什么是發(fā)黑處理可以二次(發(fā)黑處理什么意思)
什么是發(fā)黑處理可以二次

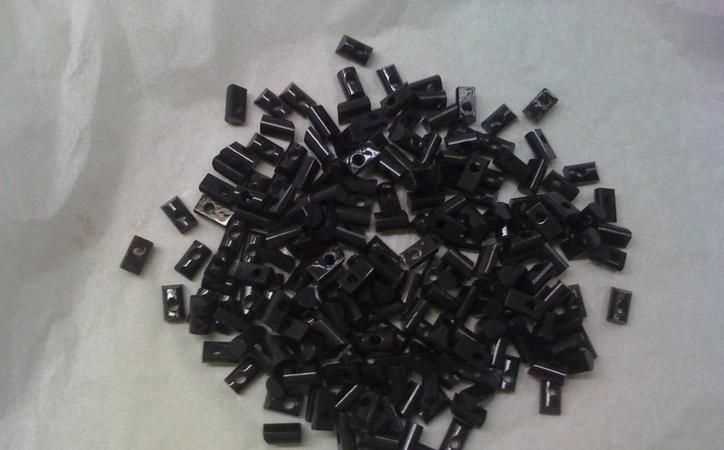

發(fā)黑是化學(xué)表面處理的一種常用手段，原理是使金屬表面產(chǎn)生一層氧化膜，以隔絕空氣，達到防銹目的。
發(fā)藍是將鋼在空氣中加熱或直接浸於濃氧化性溶液中，使其表面產(chǎn)生極薄的氧化物膜的材料保護技術(shù)，也稱發(fā)黑。
發(fā)黑處理常用的方法有傳統(tǒng)的堿性加溫發(fā)黑和出現(xiàn)較晚的常溫發(fā)黑兩種。但常溫發(fā)黑工藝對于低碳鋼的效果不太好。 堿性發(fā)黑細分出來，又有一次發(fā)黑和兩次發(fā)黑的區(qū)別。
發(fā)黑液的主要成分是氫氧化鈉和亞硝酸鈉。發(fā)黑時所需溫度的溫差不大，大概在135-155℃之間都可以得到不錯的表面，只是所需時間有些長短而已。
原理

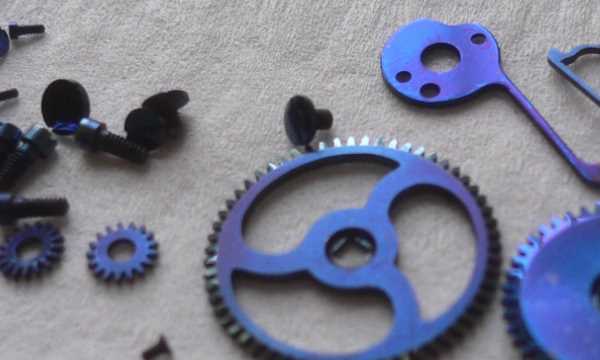

為了提高鋼件的防銹能力，用強的氧化劑將鋼件表面氧化成致密、光滑的四氧化三鐵。這種四氧化三鐵薄層能有效地保護鋼件內(nèi)部不受氧化。在高溫下（約550℃）氧化成的四氧化三鐵呈天藍色，故稱發(fā)藍處理。
在低溫下（約350℃）形成的四氧化三鐵呈暗黑色，故稱發(fā)黑處理。在兵器制造中，常用的是發(fā)藍處理；在工業(yè)生產(chǎn)中，常用的是發(fā)黑處理。
能否把鋼鐵表面氧化致密、光滑的四氧化三鐵，關(guān)鍵是選擇好強的氧化劑。強氧化劑是由氫氧化鈉、亞硝酸鈉、磷酸三鈉組成。發(fā)藍時用它們的熔融液去處理鋼件；發(fā)黑時用它們的水溶液去處理鋼件。
發(fā)黑處理的工藝及原理是什么意思

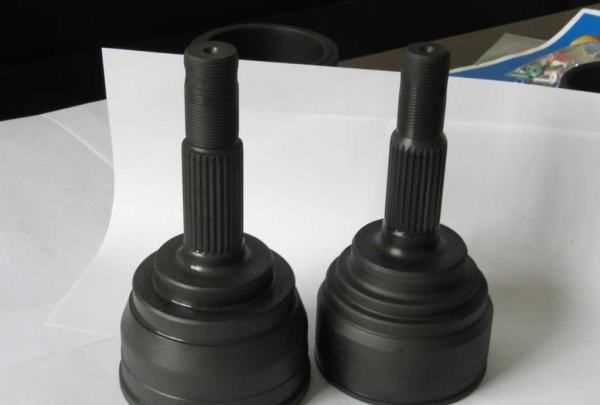

發(fā)黑處理的工藝有：清洗、脫脂、水洗、酸洗、發(fā)黑、水洗、吹干、上油。
發(fā)黑處理的原理是：使金屬表面產(chǎn)生一層氧化膜，以隔絕空氣，達到防銹目的。
發(fā)黑是化學(xué)表面處理的一種常用手段，外觀要求不高時可以采用發(fā)黑處理，鋼制件的表面發(fā)黑處理，也有被稱之為發(fā)藍的。
發(fā)黑處理常用的方法有傳統(tǒng)的堿性加溫發(fā)黑和出現(xiàn)較晚的常溫發(fā)黑兩種。
擴展資料
通常將工件浸入強氧化性的化學(xué)溶液中。例如沸騰溫度為147～152℃的氫氧化鈉(600g/cm3)及亞硝酸鈉(100g/cm3)水溶液中，經(jīng)一定時間使表面生成一層美觀、較致密且具有防銹作用的黑色氧化鐵薄膜。廣泛應(yīng)用于鐘表、指針、游絲、螺釘、儀表外殼及某些機械的零件等。
機械制造上常用NaOH溶液加熱來對工件進行發(fā)黑處理。發(fā)黑形成的黑色氧化膜，其厚度為0.5-1.5μm，抗腐蝕能力比其它化學(xué)膜低。在五金模具里面，常用到的處理方式是熱處理。
參考資料來源：百度百科——發(fā)黑處理
什么是發(fā)黑處理可以二次
一種常溫發(fā)黑處理工藝，主要由以下工藝步驟完成：1)清洗；2)脫脂：工件必須完全浸入脫脂液中；脫脂液濃度ph值12-14，處理時間10-30min，每過3-5分鐘上下抖動幾次，藥液濃度低于ph12時補充脫脂粉；3)水洗；4)酸洗：酸洗液濃度ph值2-4，處理時間5-10min；5)水洗；6)發(fā)黑：池液濃度ph值2.5-3.5，處理時間10-12min；7)水洗；8)吹干；9)上油。本發(fā)明有益的效果是：1.發(fā)黑安全不用電，用堿性高溫發(fā)黑需100％用電。2.提高工效：共需1-2分鐘。3.發(fā)黑成本低，設(shè)備簡單，操作方便；對發(fā)黑時間作了嚴格的控制。4.工藝適應(yīng)性強：解決了球墨鑄鐵不能發(fā)黑的難題。 一種軸承套圈倒角及擋邊的發(fā)藍防銹處理工藝。軸承套圈在熱處理后經(jīng)過除油脫脂，然后在氫氧化鈉、亞硝酸鈉、硝酸鈉和水的混合溶液中進行變色處理，其配比為15∶3-5∶1∶20；溫度 120℃-135℃；時間15-25分鐘；取出套圈用清水沖洗后進行鈍化處理，鈍化處理用重鉻酸鉀溶液作為填充液，其濃度為12％-18％；在室溫下 1-2分鐘；經(jīng)鈍化處理并干燥后，放入105℃-120℃的機油或防銹油中 1-3分鐘，至氣泡完全消失后取出，停放10-15分鐘后檢驗。本發(fā)明生成的氧化物薄膜性能穩(wěn)定，在常溫下可長期保護套圈倒角、擋邊處不生銹，軸承的外觀質(zhì)量得到明顯改善。 鋼制件的表面發(fā)黑處理，也有被稱之為發(fā)藍的。 發(fā)黑處理現(xiàn)在常用的方法有傳統(tǒng)的堿性加溫發(fā)黑和出現(xiàn)較晚的常溫發(fā)黑兩種。 但常溫發(fā)黑工藝對于低碳鋼的效果不太好。 A3鋼用堿性發(fā)黑好一些。 堿性發(fā)黑細分出來，又有一次發(fā)黑和兩次發(fā)黑的區(qū)別。 發(fā)黑液的主要成分是氫氧化鈉和亞硝酸鈉。 發(fā)黑時所需溫度的寬容度較大，大概在135到155℃之間都可以得到不錯的表面，只是所需時間有些長短而已。 實際操作中，需要注意的是工件發(fā)黑前除銹和除油的質(zhì)量，以及發(fā)黑后的鈍化浸油。發(fā)黑質(zhì)量的好壞往往因這些工序而變化。 發(fā)黑是金屬熱處理的一種常用手段，原理是使金屬表面產(chǎn)生一層氧化膜，以隔絕空氣，達到防銹目的。外觀要求不高時可以采用發(fā)黑處理，鋼制件的表面發(fā)黑處理，也有被稱之為發(fā)藍的。發(fā)藍處理是一種化學(xué)表面處理,其主要作用是在工件表面形成一層致密的氧化膜,防止工件腐蝕上銹,提高工件的耐磨性,它只是一種表面處理,不會對內(nèi)部組織產(chǎn)生任何的影響,它不是熱處理,和淬火有根本的區(qū)別。
不銹鋼發(fā)黑處理是什么工藝

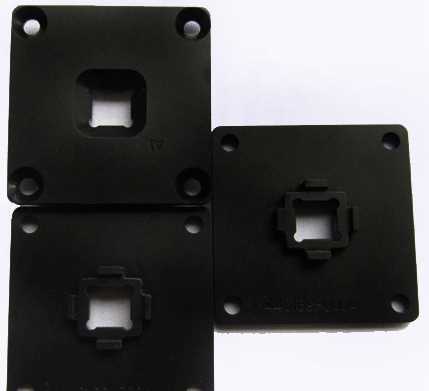

不銹鋼表面發(fā)黑屬于化學(xué)處理方面的一種常用的工藝。原理：通過化學(xué)處理方法，在金屬表面產(chǎn)生一層氧化膜，通過氧化膜來達到表面處理目的。這種表面處理工藝，所利用的原理是讓金屬表面在相應(yīng)設(shè)備的作用力之下，產(chǎn)生一層能夠隔絕金屬和外部環(huán)境直接接觸的氧化膜。簡單講，表面發(fā)黑工藝指的就是一種化學(xué)表面處理方法，利用金屬表面產(chǎn)生的氧化膜，來實現(xiàn)相應(yīng)的表面處理目的工藝。
處理效果
顏色：不銹鋼發(fā)黑處理的顏色為黑亮色或啞光黑。表面沒有碰傷，顏色均勻。
膜層厚度：1.5-2.5微米，不影響產(chǎn)品精密度，高于或低于1.5-2.5對產(chǎn)品尺寸影響較大，屬不良品。
耐腐蝕效果。抽2件去做中性鹽霧試驗，鹽霧試驗?zāi)芡ㄟ^600-800中性鹽霧試驗為好，如果不能達到600小時為差，表面干凈，整潔，無黑灰，膜層牢。
以上就是關(guān)于發(fā)黑處理是什么工藝 ,什么是發(fā)黑處理可以二次的全部內(nèi)容，以及發(fā)黑處理是什么工藝 的相關(guān)內(nèi)容,希望能夠幫到您。
