紫銅和銅合金表面能發(fā)黑處理嗎？發(fā)黑處理工藝是什么？
紫銅和銅合金表面能發(fā)黑處理嗎發(fā)黑處理工藝是什么

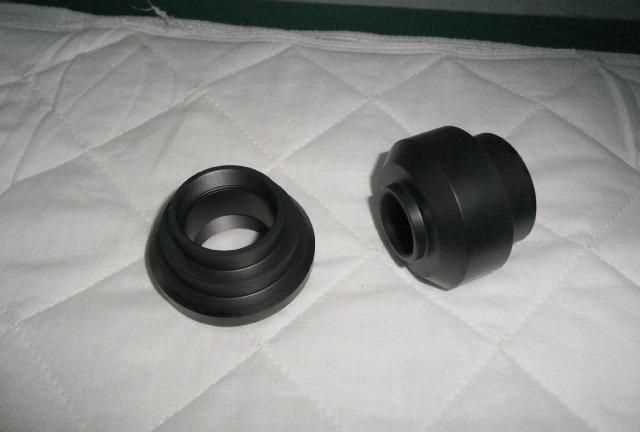

發(fā)黑工藝是一種表面處理，經(jīng)過處理后在工件表面生成一層氧化膜，使工件表面美覌還具有防銹效果，一般用于機械另件和工具上。紫銅和銅合金夲身具有防銹能力，不需要發(fā)黑處理。
發(fā)黑處理可以改變表面粗糙度嗎
粗糙度：表面粗糙度，是指加工表面具有的較小間距和微小峰谷不平度。
輪廓算術平均偏差Ra ：在取樣長度內(nèi)，沿測量方向(Y方向）的輪廓線上的點與基準線之間距離絕對值的算術平均值。發(fā)黑處理：原理是使金屬表面產(chǎn)生一層氧化膜，以隔絕空氣，達到防銹目的。發(fā)黑屬于化學反應，由化學知識我們可以知道，酸堿與金屬反應，凸出部分是較為容易發(fā)生化學反應的?？梢岳斫鉃榘l(fā)黑處理削減了金屬表面波峰，也就是說：發(fā)黑是對表面粗糙度是有影響的，但是影響多大看處理效果。符：鍍鋅、鍍鉻表面處理對粗糙度影響很大(看鍍層厚度)，反之表面處理效果對表面粗糙度也有要求。以上屬自己拙見，希望對你有幫助。
金屬零件氧化處理指的是什么
零件表面氧化處理就是表面處理技術中的氧化工藝。 通常鋼鐵零件的氧化處理工藝另外有個專有名詞：發(fā)藍或發(fā)黑處理。 有色金屬零件的氧化處理就叫氧化處理。根據(jù)工藝采用的方法不同，分別又有不同的名稱，比如根據(jù)原理，采用化學方法進行的氧化處理叫化學氧化處理，采用電化學方法進行的氧化處理叫電化學氧化處理，又根據(jù)不同的具體方法分為，陽極氧化處理、硬質(zhì)陽極氧化處理等等 他們都是采用不同的方法，使得各種材料表面形成致密的、穩(wěn)定的、與基體結合牢固的氧化膜，從而獲得一定防護性能或裝飾性能的一種工藝。
金屬材料發(fā)藍和發(fā)黑從工藝上講有什么區(qū)別
發(fā)黑也就是發(fā)藍，發(fā)黑處理屬于表面氧化處理的一種方法。主要有堿性發(fā)藍，酸性發(fā)藍，和常溫發(fā)藍，其中堿性發(fā)藍最長見到，堿性法蘭就是將工件放在一定的溫度的堿性溶液中進行氧化，使工件的表面生成一種氧化膜【四氧化三鐵】，這層膜比較的致密，能牢固的和金屬表面結合.依照處理的條件的不同該氧化膜可呈現(xiàn)亮藍色直到亮黑色，所以發(fā)黑也就叫發(fā)藍。
5?鐵制品解決方法發(fā)黑發(fā)藍是什么意思
發(fā)藍和發(fā)黑的工藝是完全相同的，只是處理結果不同而已，發(fā)藍在鋼材表面上最終形成的的氧化膜是深藍色的，發(fā)黑形成的是黑色的氧化膜，成分都是磁性氧化鐵。
至于工藝，則是在腐蝕性不強的工作環(huán)境中，將鋼制品浸入熱的（溫度高至130攝氏度或更高）、加有亞硝酸鈉的濃堿（氫氧化鈉）溶液中處理，鋼材表面就能生成深藍色或黑色的磁性氧化鐵（四氧化三鐵）膜。這種處理就叫“發(fā)藍”或“發(fā)黑”。
處理中發(fā)生的反應如下：
3Fe+NaNO2+5NaOH=3Na2FeO2+H2O+NH3（氣體符號）
6Na2FeO2+NaNO2+5H2O=3Na2Fe2O4+NH3（氣體符號）+7NaOH
Na2FeO2+Na2Fe2O4+2H2O=Fe3O4+4NaOH
電木表面處理工藝有哪幾種
太多了，表面處理可分為四方面：
1、機械表面處理：噴砂、拋丸、磨光、滾光、拋光、刷光、噴涂、刷漆、抹油…………。
2、化學表面處理：發(fā)藍發(fā)黑、磷化、酸洗、化學鍍各種金屬與合金、TD處理、QPQ處理、化學氧化……。
3、電化學表面處理：陽極氧化、電化學拋光、電鍍…………
4、現(xiàn)代表面處理：化學氣相沉積CVD、物理氣相沉積PVD、離子注入、離子鍍、激光表面處理…………。
上面所列的是方面，還不是種類，比如噴砂一類就有干噴砂、濕噴砂、霧化噴砂、氣水噴砂……的工藝。噴涂就有靜電噴涂、火焰噴涂、粉末噴涂、塑料噴涂、等離子噴涂、爆炸噴涂…………的工藝。電鍍就有鍍銅、鍍鉻、鍍鋅、鍍鎳……電鍍工藝，例如只是鍍銅就依PH值不同可分為酸性和堿性鍍銅兩大類。按銅離子與電解液的主要成分所形成的主鹽分類，有氰化物鍍銅、焦磷酸鹽鍍銅、檸檬酸鹽鍍銅、硫酸鹽鍍銅、酒石酸鹽鍍銅、氟硼酸鹽鍍銅以及它們的光亮性鍍銅等工藝。
到底有多少種，沒有數(shù)過，估計大幾十種或上百種。有適應金屬材料的也有適應非金屬
