土方測量的方法(常用土方的測量儀器及方法)

1.常用土方的測量儀器及方法有哪些

高程測量、角度測量、距離測量、點位測量

高程測量

一是快速的精密水準測量，其讀數快且精度高，較傳統的精密水準測量提高30%—50%的工作效率，用于建筑物的變形沉降觀測和工業設備的精密安裝測量。

二是電子數字水準儀與計算機相連接，可以實現實時、自動的連續高程測量，在應用軟件的支持下可實現內外業信息的一體化。三是在標準測量、地形測量、線路測量及施工測量等領域有著更為廣泛的應用。

角度測量

角度測量的儀器主要指經緯儀。經緯儀的發展大體可分為三個階段，即游標經緯儀、光學經緯儀、電子經緯儀。電子經緯儀雖然在外觀上和光學經緯儀相類似，但是它是用微機控制和電子測角系統代替光學的讀數系統。和光學經緯儀相比它有其明顯的優越性，主要有：電子經緯儀使用電子測角系統，能自動顯示測量成果，實現讀數的自動化和數字化；采用積木式結構，較為方便地與測距儀和數字記錄器組合成全站型電子速測儀，若配以適當?shù)慕涌冢砂岩巴獠杉臄?shù)據直接輸入計算機進行計算和繪圖；電子經緯儀的測角精度高，使用方便且人為誤差少。

距離測量

在距離測量方面，測繪技術發展也比較快，目前對中長距離（數十米至數公里）、短距離（數米至數十米）和微距離（毫米至微米）以及變化量的精密測量的測量精度都很高，以ME5000為代表的精密激光測距儀和雙頻激光測距儀，中長距離測量精度可達亞毫米級。

點位測量

點位測量主要指點的三維坐標測量。對點的三維坐標測量測繪儀器有了新的進展，電腦型全站儀配合豐富的軟件，向全能型和智能化方向發展。帶電動馬達驅動和程序控制的全站儀結合激光、通訊及CCD技術，可實現測量的全自動化，被稱作測量機器人。測量機器人可自動尋找并精確照準目標，在1秒內完成一目標點的觀測，像機器人一樣對成百上千個目標作持續和重復觀測，可廣泛用于變形監測和施工測量。

2.“土方工程量”的計算方法有哪些

1、土方量的計算方法有：

體積法：用求體積的公式進行土方估算.

斷面法：是以一組等距（或不等距）的相互平行的截面將擬計算的地塊、地形單體（如山、溪澗、池、島等）和土方工程（如堤、溝渠、路塹、路槽等）分截成"段"，分別計算這些"段"的體積，再將各段體積累加，以求得該計算對象的總土方量.

方格網法：方格網法是把平整場地的設計工作與土方量計算工作結合在一起進行的.

2、“土方工程量” 它是指由于施工廠的廠址地形凹凸不平或自然坡度太大，從而需要進行的挖、填工程的工作量。土方工程量越大，則土方施工費愈高。

3、例題：基坑底長80m，寬60m，深8m，邊放坡，邊坡坡度1:0.5.怎么算挖土土方工程量.地下室外圍尺寸是78M*58M，，，知道別的系數怎么算地下室部分回填土量？

用此公式計算：V=H/6*(A1+A0/4+A2) H為坑深，A1為坑底面積，A2為坑表面積，A0為坑中截面面積.

A1=80*60=4800

A2=(80+4*2)*(60+4*2)=88*68=5984

A0=(80+2*2)*(60+2*2)=84*64=5376

挖土量為：V=8/6*(4800+4*5376+5984)=43050.67立方

地下室回填土量=43050.67-78*58*8=6858.67立方

3.土方量的幾種計算方法

不同的工程適用不同的算法，應根據工程特點選擇具有相應算法的土方軟件。常見算法有：斷面法、DTM法（包括方格網、三角網等）。

斷面法

對于道路、鐵路、河道、渠道、大壩等帶狀、狹長的土方類工程，宜采用“斷面法”進行土方量計算，操作簡單、精度高。（類似軟件如：《易算土方》）

DTM法

DTM法（Digital Terrain Model包括方格網、三角網等）對于大面積的土石方工程，如：機場、礦山、大片農田平整等可以用DTM法來計算。DTM是數字地圖模形算法的統稱，最常見的是方格網、三角網和等高線，工程計算中應用最多的是方格網，其次是三角網，等高線法主要應用于地形陡峻的山區地形測繪。

地形起伏較小、坡度變化平緩的場地適宜用方格網法，對于起伏較大坡度變化大的場地采用方格網計算精度會降低，三角網是最理想的算法。

4.土方量的計算方法是什么

土方量的計算方法有： （ l ）體積法：用求體積的公式進行土方估算。

（ 2 ）斷面法：是以一組等距（或不等距）的相互平行的截面將擬計算的地塊、地形單體（如山、溪澗、池、島等）和土方工程（如堤、溝渠、路塹、路槽等）分截成”段”，分別計算這些”段”的體積，再將各段體積累加，以求得該計算對象的總土方量。 （ 3 ）方格網法：方格網法是把平整場地的設計工作與土方量計算工作結合在一起進行的。

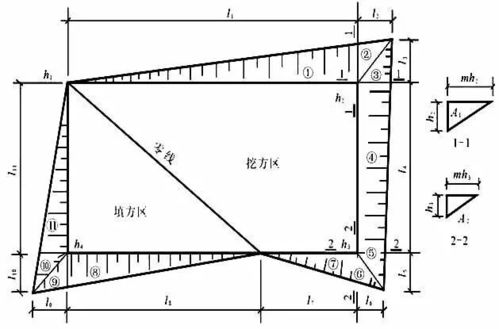

方格網法的具體工作程序?yàn)椋涸诟接械雀呔€的施工現場地形圖上作方格網控制施工場地，依據設計意圖，如地面形狀、坡向、坡度值等。確定各角點的設計標高、施工標高，劃分填挖方區，計算土方量，繪制出土方調配圖及場地設計等高線圖。

土方施工按挖、運、填、夯等施工組織設計安排未進行，以達到建設場地的要求而結束：。

5.測量方的方法有哪些

從不同觀點出發，可以將測量方法進行不同的分類，常見的方法有：

1、直接測量、間接測量和組合測量

直接測量是將被測量與與標準量進行比較，得到測量結果。

間接測量是測得與被測量有一定函數關系的量，然后運用函數求得被測量。

組合測量是對若干同名被測量的不同組合形式分別測量，然后用最小二乘法解方程組，求得被測量。

2、絕對測量、相對測量

絕對測量是所用量器上的示值直接表示被測量大小的測量。

相對測量是將被測量同與它只有微小差別的同類標準量進行比較，測出兩個量值之差的測量法。

3、接觸測量、非接觸測量

這是從對被測物體的瞄準方式不同加以區分的。接觸測量的敏感元件在一定測量力的作用下，與被測物體直接接觸，而非接觸測量敏感元件與被測對象不發生機械接觸。

4、單項測量與綜合測量

單項測量是對多參數的被測物體的各項參數分別測量，綜合測量是對被測物體的綜合參數進行測量。

5、自動測量和非自動測量

自動測量是指測量過程按測量者所規定的程序自動或半自動地完成。非自動測量又叫手工測量，是在測量者直接操作下完成的。

6、靜態測量和動態測量

靜態測量是對在一段時間間隔內其量值可認為不變的被測量的測量。動態測量是為確定隨時間變化的被測量瞬時值而進行的測量。

7、主動測量與被動測量

在產品制造過程中的測量是主動測量，它可以根據測量結果控制加工過程，以保證產品質量，預防廢品產生。

被動測量是在產品制造完成后的測量，它不能預防廢品產生，只能發現邊挑出廢品。

6.土方量計算的方法

1）、清單規則：挖基礎土方按設計圖示尺寸以基礎墊層底面積乘挖土深度計算。

(2)、定額規則：人工或機械挖土方的體積應按槽底面積乘以挖土深度計算。槽底面積應以槽底的長乘以槽底的寬，槽底長和寬是指基礎底寬外加工作面，當需要放坡時，應將放坡的土方量合并于總土方量中。

2、開挖土方計算公式：

(1)、清單計算挖土方的體積：土方體積=挖土方的底面積*挖土深度。

(2)、定額規則：基槽開挖：V=(A+2C+K*H)H*L。式中：V———基槽土方量；A———槽底寬度；C———工作面寬度；H———基槽深度；L———基槽長度。.

其中外墻基槽長度以外墻中心線計算，內墻基槽長度以內墻凈長計算，交接重合出不予扣除。

基坑開挖：V=1/6H[A*B+a*b+(A+a)*(B+b)+a*b]。式中：V———基坑體積；A—基坑上口長度；B———基坑上口寬度；a———基坑底面長度；b———基坑底面寬度。
