干線子系統的布線方法(綜合布線干線子系統接合方法)
1.綜合布線干線子系統接合方法有哪些
干線子系統接合方法有哪些 ： P130~133 (1)建筑物標準FD-BD結構 （2）建筑物FD/BD結構 （3）建筑物FD-BD共用樓層配線間結構 （4）綜合建筑物FD-BD-CD結構 （5）建筑群FD-BD-CD結構.
工作區子系統它是一個獨立的需要放置終端的區域，即一個工作區，工作區系統由水平布線系統的信息插座延伸到工作站終端設備處的連接電纜及適配器組成。水平子系統 該子系統由工作區用的信息插座、配線設備至信息插座的配線電纜、樓層配線設備和跳。
綜合布線系統構成 綜合布線系統是開放式結構，能支持電話及多種計算機數據系統，還能支持會議電視、監視電視等系統的需要。綜合布線系統可劃分成六個子系統，工作區子系統；配線（水平）子系統；干線（垂直）子系統；設備間子系統。
2.配線子系統有幾種布線方法
1.0.1為了配合現代化城鎮信息通信網向數字化方向發展，規范建筑與建筑群的語音、數據、圖像及多媒體業務綜合網絡建設，特制定本規范。
1.0.1隨著城市建設及信息通信事業的發展，現代化的商住樓、辦公樓、綜合樓及園區等各類民用建筑及工業建筑對信息的要求已成為城市建設的發展趨勢。在過去設計大樓內的語音及數據業務線路時，常使用各種不同的傳輸線、配線插座以及連接器件等。
例如：用戶電話交換機通常使用對絞電話線，而局域網絡（lan）則可能使用對絞線或同軸電纜，這些不同的設備使用不同的傳輸線來構成各自的網絡；同時，連接這些不同布線的插頭、插座及配線架均無法互相兼容，相互之間達不到共用的目的。
現在將所有語音、數據、圖像及多媒體業務的設備的布線網絡組合在一套標準的布線系統上，并且將各種設備終端插頭插入標準的插座內已屬可能之事。在綜合布線系統中，當終端設備的位置需要變動時，只需做-些簡單的跳線，這項工作就完成了，而不需要再布放新的電纜以及安裝新的插座。
綜合布線系統使用一套由共用配件所組成的配線系統，將各個不同制造廠家的各類設備綜合在-起同時工作，均可相兼容。
其開放的結構可以作為各種不同工業產品標準的基準，使得配線系統將具有更大的適用性、靈活性，而且可以利用最低的成本在最小的干擾下對設于工作地點的終端設備重新安排與規劃。大樓智能化建設中的建筑設備、監控、出入口控制等系統的設備在提供滿足tcp/ip協議接口時，也可使用綜合布線系統作為信息的傳輸介質，為大樓的集中監測、控制與管理打下了良好的基礎。
3.管理間子系統的布線原則有哪些
綜合布線的六大子系統的范圍及其功能：
一、工作區子系統
一個獨立的需要設置終端的區域，即一個工作區，工作區子系統應由配線（水平）布線系統的信息插座，延伸到工作站終端設備處的連接電纜及適配器組成。
二、配線（水平）子系統
配線子系統由工作區用的信息插座，每層配線設備至信息插座的配線電纜、樓層配線設備和跳線等組成。
三、干線（垂直）子系統
干線子系統應由設備間的配線設備和跳線以及設備間至各樓層配線間的連接電纜組成。
四、設備間子系統
設備間是在每一幢大樓的適當?shù)攸c(diǎn)設置進線設備、進行網絡管理以及管理人員值班的場所。設備間子系統由綜合布線系統的建筑物進線設備、電話、數據、計算機等各種主機設備及其保安配線設備等組成。

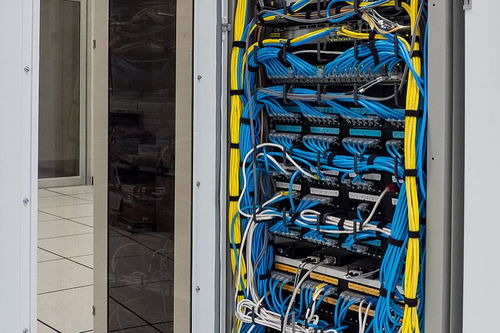

五、管理子系統
管理子系統設置在每層配線設備的房間內。管理子系統應由交接間的配線設備，輸入/輸出設備等組成，管理子系統也可應用于設備間子系統。
六、建筑群子系統
建筑群子系統由兩個及兩個以上建筑物的電話、數據、電視系統組成一個建筑群綜合布線系統，包括連接各建筑物之間的纜線和配線設備（CD），組成建筑群子系統。
4.對于新建建筑物,配線子系統有哪些布線方法
1.0.1為了配合現代化城鎮信息通信網向數字化方向發展，規范建筑與建筑群的語音、數據、圖像及多媒體業務綜合網絡建設，特制定本規范。
1.0.1隨著城市建設及信息通信事業的發展，現代化的商住樓、辦公樓、綜合樓及園區等各類民用建筑及工業建筑對信息的要求已成為城市建設的發展趨勢。在過去設計大樓內的語音及數據業務線路時，常使用各種不同的傳輸線、配線插座以及連接器件等。
例如：用戶電話交換機通常使用對絞電話線，而局域網絡（LAN）則可能使用對絞線或同軸電纜，這些不同的設備使用不同的傳輸線來構成各自的網絡；同時，連接這些不同布線的插頭、插座及配線架均無法互相兼容，相互之間達不到共用的目的。
現在將所有語音、數據、圖像及多媒體業務的設備的布線網絡組合在一套標準的布線系統上，并且將各種設備終端插頭插入標準的插座內已屬可能之事。在綜合布線系統中，當終端設備的位置需要變動時，只需做-些簡單的跳線，這項工作就完成了，而不需要再布放新的電纜以及安裝新的插座。
綜合布線系統使用一套由共用配件所組成的配線系統，將各個不同制造廠家的各類設備綜合在-起同時工作，均可相兼容。
其開放的結構可以作為各種不同工業產品標準的基準，使得配線系統將具有更大的適用性、靈活性，而且可以利用最低的成本在最小的干擾下對設于工作地點的終端設備重新安排與規劃。大樓智能化建設中的建筑設備、監控、出入口控制等系統的設備在提供滿足TCP/IP協議接口時，也可使用綜合布線系統作為信息的傳輸介質，為大樓的集中監測、控制與管理打下了良好的基礎。
5.綜合布線水平子系統一般采用什么布線方式
水平布線是將線纜從管理間子系統的配線間接到每一樓層的工作區的信息輸入，輸出（I/O）插座上。設計者要根據建筑物的結構特點，從路由（線路）最短、造價最低、施工方便、布線規范等兒個方面考慮。但由于建筑物中的管線比較多，往往要遇到一些矛盾，所以，設計水平子系統時必須折中考慮，優選最佳的水平布線方案。一般可采用3種類型：
1、直接埋管式。
2、先走吊頂內線槽，再走支管到信息出口的方式。
3、地面線槽萬式（適合大開間或需要打隔斷的場所）
6.綜合布線中干線子系統設計原則是什么
綜合布線干線子系統的設計要求有哪些？
干線子系統
1 干線子系統應由設備間的建筑物配線設備（BD）和跳線以及設備間至各樓層交接間的干線電纜組成。
2 干線子系統所需要的電纜總對數和光纖芯數，其容量可按本規范3.0.3條的要求確定。對數據應用應采用光纜或5類對絞電纜，對絞電纜的長度不應超過90m，對電話應用可采用3類對絞電纜。
3 干線子系統應選擇干線電纜較短，安全和經濟的路由，且宜選擇帶門的封閉型綜合布線專用的通道敷設干線電纜，也可與弱電豎井合用。
4 干線電纜宜采用點對點端接，也可采用分支遞減端接。
5 如果設備間與計算機機房和交換機房處于不同的地點，而且需要將話音電纜連至交換機房，數據電纜連至計算機房，則宜在設計中選取不同的干線電纜或干線電纜的不同部分來分別滿足話音和數據的需要。當需要時，也可采用光纜系統予以滿足。
6 纜線不應布放在電梯、供水、供氣、供暖、強電等豎井中。
管理
1 管理應對設備間、交接間和工作區的配線設備、纜線、信息插座等設施，按一定的模式進行標識和記錄，并宜符合下列規定：
a、規模較大的綜合布線系統宜采用計算機進行管理，簡單的綜合布線系統宜按圖紙資料進行管理，并應做到記錄準確、及時更新、便于查閱；
b、綜合布線的每條電纜、光纜、配線設備、端接點、安裝通道和安裝空間均應給定唯一的標志。標志中可包括名稱、顏色、編號、字符串或其他組合；
c、配線設備、纜線、信息插座等硬件均應設置不易脫落和磨損的標識，并應有詳細的書面記錄和圖紙資料；
d、電纜和光纜的兩端均應標明相同的編號；
e、設備間、交接間的配線設備宜采用統一的色標區別各類用途的配線區。
2 配線機架應留出適當?shù)目臻g，供未來擴充之用。
