電工線路符號(電工電路圖符號大全)

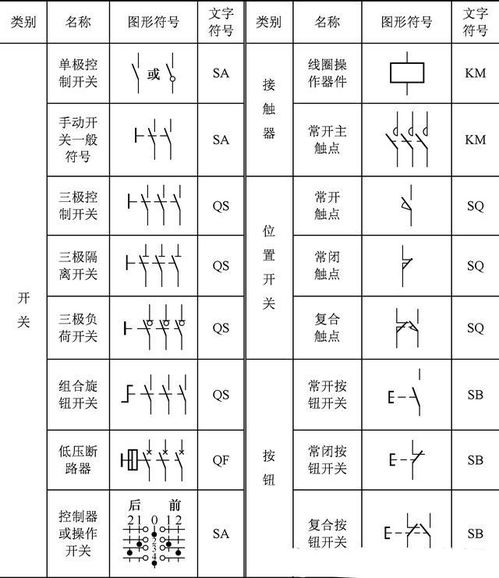

1.電工電路圖符號大全
定位 SAT 飽和 STE 步進 STP 停止 SYN 同步 T 溫度 T 時間 TE 無噪音（防干擾）接地 V 真空 V 速度 V 電壓 WH 白 YE 黃 電氣元件符號大全 序號 元件名稱 新符號 舊符號1 繼電器 K J2 電流繼電器 KA LJ3 負序電流繼電器 KAN FLJ4 零序電流繼電器 KAZ LLJ5 電壓繼電器 KV YJ6 正序電壓繼電器 KVP ZYJ7 負序電壓繼電器 KVN FYJ8 零序電壓繼電器 KVZ LYJ9 時間繼電器 KT SJ10 功率繼電器 KP GJ11 差動繼電器 KD CJ12 信號繼電器 KS XJ13 信號沖擊繼電器 KAI XMJ14 繼電器 KC ZJ15 熱繼電器 KR RJ16 阻抗繼電器 KI ZKJ17 溫度繼電器 KTP WJ18 瓦斯繼電器 KG WSJ19 合閘繼電器 KCR或KON HJ20 跳閘繼電器 KTR TJ21 合閘 繼電器 KCP HWJ22 跳閘 繼電器 KTP TWJ23 電源監視繼電器 KVS JJ24 壓力監視繼電器 KVP YJJ25 電壓 繼電器 KVM YZJ26 事故信號 繼電器 KCA SXJ27 繼電保護跳閘出口繼電器 KOU BCJ28 手動合閘繼電器 KCRM SHJ29 手動跳閘繼電器 KTPM STJ30 加速繼電器 KAC或KCL JSJ31 復歸繼電器 KPE FJ32 閉鎖繼電器 KLA或KCB BSJ33 同期檢查繼電器 KSY TJJ34 自動準同期裝置 ASA ZZQ35 自動重合閘裝置 ARE ZCJ36 自動勵磁調節裝置 AVR或AAVR ZTL37 備用電源自動投入裝置 AATS或RSAD BZT38 按扭 SB AN39 合閘按扭 SBC HA40 跳閘按扭 SBT TA41 復歸按扭 SBre或SBR FA42 試驗按扭 SBte YA43 緊急停機按扭 SBes JTA44 起動按扭 SBst QA45 自保持按扭 SBhs BA46 停止按扭 SBss 47 控制開關 SAC KK48 轉換開關 SAH或SA ZK49 測量轉換開關 SAM CK50 同期轉換開關 SAS TK51 自動同期轉換開關 2SASC DTK52 手動同期轉換開關 1SASC STK53 自同期轉換開關 SSA2 ZTK54 自動開關 QA 55 刀開關 QK或SN DK56 熔斷器 FU RD57 快速熔斷器 FUhs RDS58 閉鎖開關 SAL BK59 信號燈 HL XD60 光字牌 HL或HP GP61 警鈴 HAB或HA JL62 合閘接觸器 KMC HC63 接觸器 KM C64 合閘線圈 Yon或LC HQ65 跳閘線圈 Yoff或LT TQ66 插座 XS 67 插頭 XP 68 端子排 XT 69 測試端子 XE 70 連接片 XB LP71 蓄電池 GB XDC72 壓力變送器 BP YB73 溫度變送器 BT WDB74 電鐘 PT 75 電流表 PA 76 電壓表 PV 77 電度表 PJ 78 有功功率表 PPA 79 無功功率表 PPR 80 同期表 S 81 頻率表 PF 82 電容器 C 83 滅磁電阻 RFS或Rfd Rmc84 分流器 RW 85 熱電阻 RT 86 電位器 RP 87 電感（電抗）線圈 L 88 電流互感器 TA CT或LH89 電壓互感器 TV PT或YH10KV電壓互感器 TV SYH35KV電壓互感器 TV UYH110KV電壓互感器 TV YYH90 斷路器 QF DL91 隔離開關 QS G92 電力變壓器 TM B93 同步發電機 GS TF94 交流電動機 MA JD95 直流電動機 MD ZD96 電壓互感器二次回路小母線 97 同期電壓小母線（待并） WST或WVB TQMa，電抗器 L 勵磁線圈 LF 消弧線圈 LA 濾波電容器 LL 電阻器，輔助開關 ST 電壓表切換開關 SV 電流表切換開關 SA 整流器 U 可控硅整流器 UR 控制電路有電源的整流器 VC 變頻器 UF 變流器 UC 逆變器 UI 電動機 M 異步電動機 MA 同步電動機 MS 直流電動機 MD 繞線轉子感應電動機 MW 鼠籠型電動機 MC 電動閥 YM 電磁閥 YV 防火閥 YF 排煙閥 YS 電磁鎖 YL 跳閘線圈 YT 合閘線圈 YC 氣動執行器 YPA,-WS +XM,BK 液位測量傳感器 BL 溫度測量傳感器 BH,TQM`b99 準同期合閘小母線 1WSC,BK 液位測量傳感器 BL 溫度測量傳感器 BH，變阻器 R 電位器 RP 熱敏電阻 RT 光敏電阻 RL 壓敏電阻 RPS 接地電阻 RG 放電電阻 RD 啟動變阻器 RS 頻敏變阻器 RF 限流電阻器 RC 光電池，向前 GN 綠 H 高 IN 輸入 INC 增 IND 感應 L 左 L 限制 L 低 LA 閉鎖 M 主 M 中 M 中間線 M MAN 手動 N 中性線 OFF 斷開 ON 接通（閉合） OUT 輸出 P 壓力 P 保護 PE 保護接地 PEN 保護接地與中性線共用 PU 不接地保護 R 記錄 R 右 R 反 RD 紅色 R RST 復位 RES 備用 RUN 運轉 S 信號 ST 啟動 S SET 置位，3WSC1WPO,2THM，電抗器 L 勵磁線圈 LF 消弧線圈 LA 濾波電容器 LL 電阻器，2WSC,-HM103 事故信號小母線 WFA SYM104 零序電壓小母線 WVBz 電流表 PA 電壓表 PV 有功電度表 PJ 無功電度表 PJR 頻率表 PF 相位表 PPA 最大需量表（負荷監控儀） PM 功率因數表 PPF 有功功率表 PW 無功功率表 PR 無功電流表 PAR 聲信號 HA 光信號 HS 指示燈 HL 紅色燈 HR 綠色燈 HG 黃色燈 HY 藍色燈 HB 白色燈 HW 連接片 XB 插頭 XP 插座 XS 端子板 XT 電線，熱電傳感器 B 壓力變換器 BP 溫度變換器 BT 速度變換器 BV 時間測量傳感器 BT1,YA 電動執行器 YE 發熱器件（電加熱） FH 照明燈（發光器件） EL 空氣調節器 EV 電加熱器加熱元件 EE 感應線圈，TQMb98 同期電壓小母線（運行） WOS`或WVBn TQM`a,-WON +HM，熱電傳感器 B 壓力變換器 BP 溫度變換器 BT 速度變換器 BV 時間測量傳感器 BT1，變阻器 R 電位器 RP 熱敏電阻 RT 光敏電阻 RL 壓敏電阻 RPS 接地電阻 RG 放電電阻 RD 啟動變阻器 RS 頻敏變阻器 RF 限流電阻器 RC 光電池，-WC +KM,-KM101 信號電源小母線 +WS,YA 電動執行器 YE 發熱器件（電加熱） FH 照明燈（發。
2.電工基礎知識符號有哪些?
電工基礎知識符號
自動重合閘裝置文字符號為 （ARD） 電容， 、電容器文字符號為 （C） 避雷器文字符號為 、（F） 、熔斷器文字符號為 （FU） 發電機， 、電源文字符號為 （G） 指示燈， 、信號燈文字符號為 （HL） 、繼電器，接觸器的文字符號為（K） 、電流繼電器文字符號為（KA） 、中間繼電器文字符號為（KM） 、熱繼電器 ，溫度繼電器文字符號為（KH） 、時間繼電器文字符號為（KT） 、電動機文字符號為（M） 、中性線文字符號為（N） 、電流表文字符號（PA） 、保護線文字符號（PE） 、保護中性線文字符號（PEN） 、電能表文字符號為（PJ） 、電壓表文字符號為（PV） 、電力開關文字符號為（Q） 、斷路器文字符號為（QF） 、刀開關文字符號為（QK） 、隔離開關文字符號為（QS） 、電阻器文字符號為（R） 、啟輝器文字符號為（S） 、按鈕文字符號為
(SB) 變壓器文字符號為 、（T） 電流互感器文字符號為 、（TA） 電壓互感器文字符號為 、（TV） 、變流器，整流器文字符號為（U） 、導線，母線文字符號為（W） 、端子板文字符號為（X） 、電磁鐵文字符號為（YA） 、跳閘線圈，脫扣器文字符號為（YR）。
IEC 61636-1中規定，不是英文縮寫，是字母含義組合
Q:Switching device for power circuit 電力回路開關設備
F: Protection device 保護設備
S:switching device for control circuit ,selector
W：可代表電纜和導體、母線
K：代表繼電器
X：代表端子排

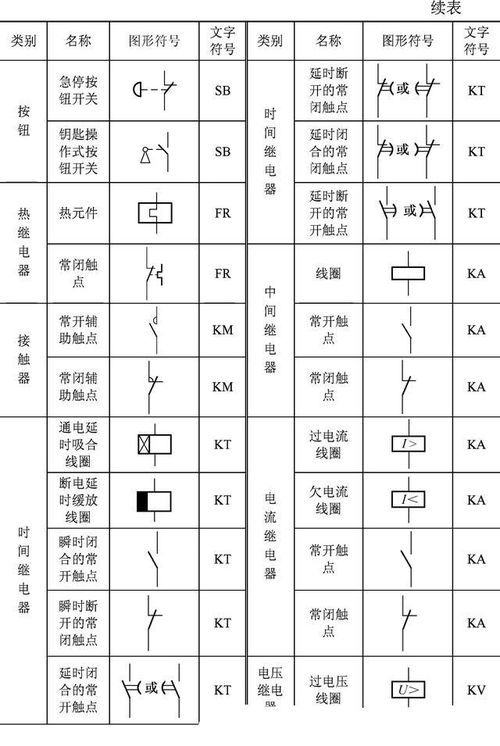

3.電路中FU、KM、KA、KT、KV、SA、FR和SB分別是什么電器元件的
熔斷器
熔斷器文字符號：FA;FU（舊）
接觸器、接觸器的主動合觸點
接觸器觸點文字符號：QA;KM（舊）
開關的一般符號、動合（常開）觸點
接觸器觸點文字符號：KM
中間繼電器觸點文字符號：KA
被吸合時延時閉合的常閉觸點
時間繼電器文字符號：KT
電流繼電器文字符號：KV
有常開觸點但無自動復位旋轉開關
轉換開關文字符號：SA
熱繼電器，常閉觸點
熱繼電器文字符號：BB;FR（舊）
有常開觸點鑰匙操作的按鈕開關
按鈕文字符號：SB
擴展資料：
電氣原理圖是用來表明設備電氣的工作原理及各電器元件的作用，相互之間的關系的一種表示方式。 運用電氣原理圖的方法和技巧，對于分析電氣線路，排除機床電路故障是十分有益的。
電氣原理圖一般由主電路、控制電路、保護、配電電路等幾部分組成。
參考資料：電氣原理圖 百度百科
4.電工符號有哪些?
電器符號大全一，導線穿管表示SC-焊接鋼管MT-電線管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-橋架MR-金屬線槽M-鋼索CP-金屬軟管PR-塑料線槽RC-鍍鋅鋼管二，導線敷設方式的表示DB-直埋TC-電纜溝BC-暗敷在梁內CLC-暗敷在柱內WC-暗敷在墻內CE-沿天棚頂敷設CC-暗敷在天棚頂內SCE-吊頂內敷設F-地板及地坪下SR-沿鋼索BE-沿屋架，梁WE-沿墻明敷三，燈具安裝方式的表示CS-鏈吊DS-管吊W-墻壁安裝C-吸頂R-嵌入S-支架CL-柱上沿鋼線槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接鋼管敷設：SC穿電線管敷設：MT穿硬塑料管敷設：PC穿阻燃半硬聚氯乙烯管敷設：FPC電纜橋架敷設：CT金屬線槽敷設：MR塑料線槽敷設：PR用鋼索敷設：M穿聚氯乙烯塑料波紋電線管敷設：KPC穿金屬軟管敷設：CP直接埋設：DB電纜溝敷設：TC導線敷設部位的標注沿或跨梁（屋架）敷設：AB暗敷在梁內：BC沿或跨柱敷設：AC暗敷設在柱內：CLC沿墻面敷設：WS暗敷設在墻內：WC沿天棚或頂板面敷設：CE暗敷設在屋面或頂板內：CC吊頂內敷設：SCE地板或地面下敷設：FCHSM8-63C/3PDTQ30-32/2P 這兩個應該是兩種塑殼斷路器的型號，HSM8-63C/3P 適用于照明回路中，為3極開關，額定電流為63A(3聯開關)DTQ30-32/2P 也是塑殼斷路器的一種，額定電流32A,2極開關其他那些符號都是關于導線穿管和敷設方式的一些表示方法，你對照著查一下**************************************************型號含義：R-連接用軟電纜（電線），軟結構。
V-絕緣聚氯乙烯。 V-聚氯乙烯絕緣V-聚氯乙烯護套B-平型（扁形）。
S-雙絞型。A-鍍錫或鍍銀。
F-耐高溫P-編織屏蔽P2-銅帶屏蔽P22-鋼帶鎧裝Y—預制型、一般省略，或聚烯烴護套FD—產品類別代號，指分支電纜。將要頒布的建設部標準用FZ表示，其實質相同YJ—交聯聚乙烯絕緣V—聚氯乙烯絕緣或護套ZR—阻燃型NH—耐火型WDZ—無鹵低煙阻燃型WDN—無鹵低煙耐火型例如：SYV 75-5-1(A、B、C)S： 射頻 Y：聚乙烯絕緣 V：聚氯乙烯護套 A:64編 B:96編 C:128編75:75歐姆 5：線徑為5MM 1：代表單芯SYWV 75-5-1S： 射頻 Y：聚乙烯絕緣 W：物理發泡 V：聚氯乙烯護套75:75歐姆 5：線纜外徑為5MM 1：代表單芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR： 軟線 VV：雙層護套線 P屏蔽2:2芯多股線 32：每芯有32根銅絲 0.2：每根銅絲直徑為0.2MMZR-RVS2*24/0.12ZR： 阻燃 R： 軟線 S：雙絞線2:2芯多股線 24：每芯有24根銅絲 0.12：每根銅絲直徑為0.12MM型號、名稱RV 銅芯氯乙烯絕緣連接電纜（電線）AVR 鍍錫銅芯聚乙烯絕緣平型連接軟電纜（電線）RVB 銅芯聚氯乙烯平型連接電線RVS 銅芯聚氯乙烯絞型連接電線RVV 銅芯聚氯乙烯絕緣聚氯乙烯護套圓形連接軟電纜ARVV 鍍錫銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜RVVB 銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜RV-105 銅芯耐熱105oC聚氯乙烯絕緣聚氯乙烯絕緣連接軟電纜AF-205AFS-250AFP-250 鍍銀聚氯乙氟塑料絕緣耐高溫-60oC~250oC連接軟電線2、規格表示法的含義規格采用芯數、標稱截面和電壓等級表示①單芯分支電纜規格表示法：同一回路電纜根數*（1*標稱截面）， 0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯絞合型分支電纜規格表示法：同一回路電纜根數*標稱截面， 0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同護套型分支電纜規格表示法：電纜芯數*標稱截面-T，如：4*25-T*****************************************************礦用鎧裝控制電纜；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm鎧裝控制電纜；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm鎧裝屏蔽控制電纜KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm鎧裝阻燃控制電纜；ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm鎧裝阻燃屏蔽控制電纜；ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm鎧裝通信電纜；HYA22,HYA23,HYA53,HYV22,HYV23 5對，10對------2400對，0.4-0.5-0.6-0.7-0.8-0.9線徑鎧裝充油通信電纜；HYAT22,HYAT23,NYAT53 5對，10對------800對0.4-0.5-0.6-0.7-0.8-0.9線徑鎧裝阻燃通信電纜；ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535對，10對------2400對，0.4-0.5-0.6-0.7-0.8-0.9線徑礦用鎧裝阻燃通信電纜；MHYA22,MHYV22,MHYA32,MHYV325對，10對------200對，0.5-0.6-0.7-0.8-0.9-1.0線徑鎧裝計算機電纜；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm鎧裝鐵路信號電纜；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6 字符電路圖符號大全：AAT 電源自動投入裝置 AC 交流電 DC 直流電 FU 熔斷器 G 發電機 M 電動機 HG 綠燈 HR 紅燈 HW 白燈 HP 光字牌 K 繼電器 KA(NZ) 電流繼電器（負序零序） KD 差動繼電器 。
5.電工的符號都有什么
電氣設計施工圖中常用線路敷設方式：
SR：沿鋼線槽敷設；
BE：沿屋架或跨屋架敷設；
CLE：沿柱或跨柱敷設；
WE： 沿墻面敷設；
CE： 沿天棚面或頂棚面敷設；
ACE：在能進入人的吊頂內敷設；
BC： 暗敷設在梁內；
CLC：暗敷設在柱內；
WC： 暗敷設在墻內；
CC： 暗敷設在頂棚內；
ACC：暗敷設在不能進入的頂棚內；
FC： 暗敷設在地面內；
SCE：吊頂內敷設，要穿金屬管。
電工
電工指研究電磁領域的客觀規律及其應用的科學技術，以及電力生產和電工制造兩大工業生產體系。
6.電工基礎知識符號有哪些
電工基礎知識符號自動重合閘裝置文字符號為 （ARD） 電容， 、電容器文字符號為 （C） 避雷器文字符號為 、（F） 、熔斷器文字符號為 （FU） 發電機， 、電源文字符號為 （G） 指示燈， 、信號燈文字符號為 （HL） 、繼電器，接觸器的文字符號為（K） 、電流繼電器文字符號為（KA） 、中間繼電器文字符號為（KM） 、熱繼電器 ，溫度繼電器文字符號為（KH） 、時間繼電器文字符號為（KT） 、電動機文字符號為（M） 、中性線文字符號為（N） 、電流表文字符號（PA） 、保護線文字符號（PE） 、保護中性線文字符號（PEN） 、電能表文字符號為（PJ） 、電壓表文字符號為（PV） 、電力開關文字符號為（Q） 、斷路器文字符號為（QF） 、刀開關文字符號為（QK） 、隔離開關文字符號為（QS） 、電阻器文字符號為（R） 、啟輝器文字符號為（S） 、按鈕文字符號為（SB） 變壓器文字符號為 、（T） 電流互感器文字符號為 、（TA） 電壓互感器文字符號為 、（TV） 、變流器，整流器文字符號為（U） 、導線，母線文字符號為（W） 、端子板文字符號為（X） 、電磁鐵文字符號為（YA） 、跳閘線圈，脫扣器文字符號為（YR）。
IEC 61636-1中規定，不是英文縮寫，是字母含義組合 Q:Switching device for power circuit 電力回路開關設備 F: Protection device 保護設備 S:switching device for control circuit ,selector W：可代表電纜和導體、母線 K：代表繼電器 X：代表端子排。
