cad2014之圖幅和標題欄(CAD制圖的圖幅尺寸和標題欄要求)
1.CAD制圖的圖幅尺寸和標題欄要求
去百度文庫，查看完整內容>
內容來自用戶：了塵真人
CAD圖紙幅面與標題欄
一、內容目錄：

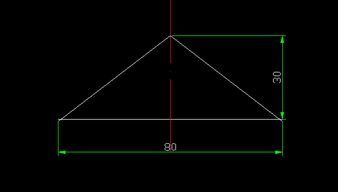

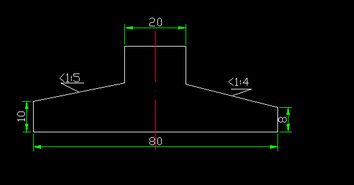

圖紙幅面；圖框格式；標題欄；圖線字體；比例尺寸；標注基本要求與規則；表面粗造度；形位公差；基本作圖方法；平面圖形的分析與作圖。
1、圖紙幅面
圖紙幅面是指圖紙寬度與長度組成的圖面。繪制圖樣時，應采用表中規定的圖紙基本幅面尺寸。基本幅面A0、A1、A2、A3、A4共5種。
圖紙幅面包括需裝訂的幅面和不需裝訂的幅面，其尺寸應符合GB/T14689—93標準要求。
（需裝訂的幅面）
（不需裝訂的幅面）
注：無論有裝訂邊和無裝訂邊，都應在圖幅內畫出圖框，圖框采用黑實線。
基本幅面及圖框尺寸（單位mm）
幅面代號|A0|A1|A2|A3|A4|
B*L|841*1189|594*841|420*594|297*420|210*297|
A|25|
C|10|5|
e|20|10|
圖框格式：
一般采用A4豎裝和A3橫裝。
標題欄：
標題欄的內容主要是關于圖紙的一些信息，如圖的名稱、繪圖時間、工藝、所用材料、圖形比例、圖號、單位名稱及設計、審核、批準等有關人員的簽字。其位置一般在繪圖圖紙的右下角，其中文字方向?yàn)榭磮D方向，在AutoCAD中，在標題欄繪制完成后，一般將其創建為塊，然后啟用塊插入工具將其插入到圖紙指定位置，在正規的圖紙上，標題欄的格式和尺寸應按
2.CAD制圖的圖幅尺寸和標題欄要求
去百度文庫，查看完整內容>內容來自用戶：了塵真人CAD圖紙幅面與標題欄一、內容目錄：圖紙幅面；圖框格式；標題欄；圖線字體；比例尺寸；標注基本要求與規則；表面粗造度；形位公差；基本作圖方法；平面圖形的分析與作圖。
1、圖紙幅面圖紙幅面是指圖紙寬度與長度組成的圖面。繪制圖樣時，應采用表中規定的圖紙基本幅面尺寸。
基本幅面A0、A1、A2、A3、A4共5種。圖紙幅面包括需裝訂的幅面和不需裝訂的幅面，其尺寸應符合GB/T14689—93標準要求。
（需裝訂的幅面）（不需裝訂的幅面）注：無論有裝訂邊和無裝訂邊，都應在圖幅內畫出圖框，圖框采用黑實線?；痉婕皥D框尺寸（單位mm）幅面代號|A0|A1|A2|A3|A4|B*L|841*1189|594*841|420*594|297*420|210*297|A|25|C|10|5|e|20|10|圖框格式：一般采用A4豎裝和A3橫裝。
標題欄：標題欄的內容主要是關于圖紙的一些信息，如圖的名稱、繪圖時間、工藝、所用材料、圖形比例、圖號、單位名稱及設計、審核、批準等有關人員的簽字。其位置一般在繪圖圖紙的右下角，其中文字方向?yàn)榭磮D方向，在AutoCAD中，在標題欄繪制完成后，一般將其創建為塊，然后啟用塊插入工具將其插入到圖紙指定位置，在正規的圖紙上，標題欄的格式和尺寸應按。
3.cad如何畫標題欄
CAD標題欄畫法為：
工具/原料：電腦。CAD軟件
1、雙擊電腦上的CAD軟件打開，然后點擊格式/表格樣式。
2、然后點擊選擇新建。
3、接著給新建樣式命名，并點擊繼續。
4、然后格式選擇常規，接著點擊文字樣式。
5、然后點擊應用。
6、最后在數據選項中【對齊】點擊正中。
7、接著選擇邊框顏色，及線寬。
8、單元個高度=字號/四分之三*行+垂直*2。經計算5號字對應垂直高0.66。
9、最后點擊確定即可。
4.標準CAD圖紙（A0、A1、A2、A3、A4）圖框、標題欄及明細欄尺寸
Ao A1 A2 A3 A4
長 1189 841 594 420 297
寬 841 594 420 297 210
標題欄：一般長為120~180，寬為30~40
字體：長仿宋體簡化漢字字體，高度不小于3.5mm： 字母和數字因采用羅馬體單線字體，高度不小于2.5mm。
最小字符高度
A0 A1 A2 A3 A4
漢字 5 5 3.5 3,5 3.5
數字和字母3.5 3.5 2.5 2.5 2.5
圖框線分為留裝訂線邊和不留裝訂線邊.
