板式換熱器(如何學習板式換熱器相關知識)

1.如何學習板式換熱器相關知識

(1)首先根據換熱器的換熱面積及結垢厚度，計算出需要準備的F2不銹鋼/鋁專用型清洗劑原液數量； （2）根據換熱器的管路容積，準備好清洗劑的容器，能滿足循環需要即可，容器內表面要求干凈無氧化層或者使用非金屬材質的容器； （3）根據換熱器內部循環壓力要求，準備好可供循環的工業離心泵，準備好泵與換熱器及容器的連接管路，必要時要制作法蘭連接并連接好管路；（參考圖三） 向左轉|向右轉 （4）根據垢層厚度或者是清洗時間來確定是否需要對（1st-TECH） F2清洗劑原液進行稀釋，稀釋比例根據情況不同可控制在1:1~1:5 之間； （5）在容器內倒入足夠量的 F2清洗劑開始對換熱設備進行循環清洗。

換熱設備不用拆卸，可在線清洗； （6）循環清洗過程中由于清洗劑與垢質發生化學反應，在溶液槽內可發現有明顯溶解的垢質雜質及泡沫； （7）清洗一段時間后，用 PH 試紙對清洗劑進行測試，測試結果PH值如高于 4~5 左右時，需適量添加清洗劑原液繼續清洗。并適時將循環管路的進、出口調換進行反循環清洗； （8）清洗過程中要時刻對清洗劑進行測試，保持PH值在 3 以內有效范圍且長時間再?zèng)]有變化時，說明換熱設備已經清洗干凈； （9）在容器內換入清水進行循環沖洗置換，把殘留在設備內的已經剝離的垢質和其它雜質沖洗干凈，沖洗過程也需要調換進、出口管路進行反復沖洗。

2.板式換熱器工作原理

板式換熱器由眾多的不銹鋼傳熱片和前后外罩在真空、加熱爐中加熱釬焊而成，如圖4-18所示。

圖4-18 板式換熱器

圖中板上的四個孔分別為熱流體和冷流體的進出口，在板四周的焊接線內，形成冷、熱流體通道，流體在流動過程中通過板壁進行熱交換。板片的支撐形狀，一般有點支撐形、波紋形、人字形等，有利于破壞流體的層流規律，使之產生眾多的旋渦，起到強化傳熱的作用。

板式換熱器具有優異的傳熱性能，目前在家用中央空調器組中得到廣泛應用。

但由于板式換熱器水側的通道過窄，且在高溫下容易結垢，而產生堵塞，所以對冷卻水質的要求較高。

3.板式換熱器的基本結構

原發布者：王一一great

板式換熱器結構及工作原理要了解板式換熱器，首先看一下其結構圖：板式換熱器是按一定的間隔，由多層波紋形的傳熱板片，通過焊接或由橡膠墊片壓緊構成的高效換熱設備。按其加工工藝分為可拆式換熱器和全焊接不可拆式換熱器，辦焊接式換熱器是介于兩者之間的結構，即兩種流體作為相對獨立的結構體進行組裝的。板片的焊接或組裝遵循兩兩交替排列原則組裝時，兩組交替排列。為增加換熱板片面積和剛性，換熱板片被沖壓成各種波紋形狀，目前多為v型溝槽，當流體在低流速狀態下形成湍流，從而強化傳熱的效果，防止在板片上形成結垢。板上的四個角孔，設計成流體的分配管和泄集管，兩種換熱介質分別流入各自流道，形成逆流或并流通過每個板片進行熱量的交換。 板式換熱器的特點：（1）由于采用0.6mm—0.8mm不銹鋼片，傳熱效率得以極大的提高。（2）體積小，是管殼式換熱器體積的1/3——1/5，既節省了金屬材料，又減少了占地面積。（3）組裝靈活，便于推行標準作業，從而為進一步降低生產成本帶來可能。（4）不易結構，清洗方便，便于日常維護。（5）由于體積小、響應迅速，運行熱損失小。（6）焊接式板式換熱器的缺點是焊接工藝要求高、帶來成本的增加：可拆卸換熱器運行溫度受密封材料制約，一般在200攝氏度以下，耐壓能力也較差。 實際應用中，根據不同用戶的要求，選擇不同的換熱器。一般工礦企業、社區樓宇集中供熱換熱站采用可拆式換熱器，家庭生活用熱水、室內空調等小功率用戶

4.什么是板式換熱器

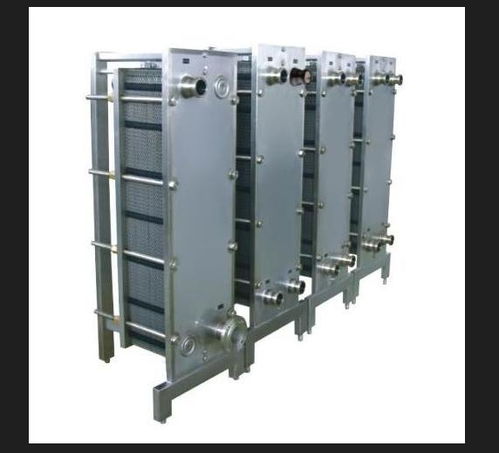

板式換熱器是用薄金屬板壓制成具有一定波紋形狀的換熱板片，然后疊裝，用夾板、螺栓緊固而成的一種換 熱器。

各種板片之間形成薄矩形通道，通過半片進行熱量交換。工作流體在兩塊板片間形成的窄小而曲折的 通道中流過。

冷熱流體依次通過流道，中間有一隔層板片將流體分開，并通過此板片進行換熱。 板式換熱器的結構及換熱原理決定了其具有結構緊湊、占地面積小、傳熱效率高、操作靈活性大、應用范圍廣、熱損失小、安裝和清洗方便等特點。

板式換熱器的基本原理，就是傳遞熱量，即把熱流體的熱量，通過換熱板片傳遞給另一側的冷流體，使得熱流體的溫度下降，冷流體的溫度上升。 熱、冷流體分別在換熱板片兩側的兩個通道反向流動，他們始終處于隔離狀態，彼此并不接觸混合。

板式換熱器主要有換熱板片、密封膠墊、夾緊板、導桿、夾緊螺桿等零部件組成。換熱板片由不銹鋼板壓制成型，它上面開有4個流道孔，中部壓成v形波紋，四周和流通孔周?chē)鷫河忻芊獠?，密封槽?nèi)是密封膠墊。

換熱板片通過兩導桿定位對齊，兩夾緊板有夾緊螺桿降其中的換熱板片和密封膠墊壓緊，從而形成換熱器的內腔換熱流道。相鄰換熱板片的v形波紋方向安裝時相反，接觸點彼此相互支撐。

5.板式換熱器的工作原理

板式換熱器工作原理；板式換熱器是用薄金屬板壓制成的換熱板片，通過疊裝而成的一種換熱器。

各種板片之間形成薄矩形通道，通過半片進行熱量交換。板片和墊片的四個角孔形成了流體的分配管和匯集管，同時又將冷熱流體分開，工作流體在兩塊板片間形成的窄小而曲折的通道中流過。

冷熱流體依次通過流道，中間有一隔層板片將流體分開，并通過此板片進行換熱。板片之間由密封墊片進行密封并導流，分隔出冷/熱兩個流體通道，與相隔的板片進行熱量交換，以達到用戶所需溫度。

兩種換熱介質分別流入各自流道，形成逆流或并流通過每個板片進行熱量的交換。 板式換熱器每塊板片四角都有開孔，組裝成板束后形成流體的分配管和匯集管，冷/熱介質熱量交換后，從各自的匯集管回流后循環利用。

換熱板片沖壓成各種波紋形狀，目前多為v型溝槽，防止在板片上形成結垢。 擴展資料 板式換熱器主要有，傳熱板片，密封墊片，壓緊板，導軌以及夾緊螺栓是板式換熱器的主要部件組成。

傳熱板片主要起換熱作用的元件，一般波紋做成人字形，按照流體介質的不同，傳熱板片的材質也不一樣，大多采用不銹鋼和鈦材制作而成。 兩端壓板主要是夾緊壓住所有的傳熱板片，保證流體介質不泄漏。

密封墊片主要是在熱熱板片之間起密封作用，板式換熱器的泄漏多是因?yàn)槊芊鈮|片錯位或者老化引起的。夾緊螺栓主要是夾緊封頭和換熱板片的作用。

參考資料來源；百度百科--板式換熱器。
