1.電線電纜的知識
電纜方面的知識很多，不知道你具體需要哪方面的。
提供一些電線電纜的基礎知識 電線電纜制造流程概述 電線電纜的制造與大多數機電產品的生產方式是完全不同的。機電產品通常采用將另件裝配成部件、多個部件再裝配成單臺產品，產品以臺數或件數計量。
電線電纜是以長度為基本計量單位。所有電線電纜都是從導體加工開始，在導體的外圍一層一層地加上絕緣、屏蔽、、成纜、護層等而制成電線電纜產品。
產品結構越復雜，疊加的層次就越多。 一、電線電纜產品制造的工藝特性： 1.大長度連續疊加組合生產方式 大長度連續疊加組合生產方式，對電線電纜生產的影響是全局性和控制性的，這涉及和影響到： （1）生產工藝流程和設備布置 生產車間的各種設備必須按產品要求的工藝流程合理排放，使各階段的半成品，順次流轉。
設備配置要考慮生產效率不同而進行生產能力的平衡，有的設備可能必須配置兩臺或多臺，才能使生產線的生產能力得以平衡。從而設備的合理選配組合和生產場地的布置，必須根據產品和生產量來平衡綜合考慮。
（2）生產組織管理 生產組織管理必須科學合理、周密準確、嚴格細致，操作者必須一絲不茍地按工藝要求執行，任何一個環節出現問題，都會影響工藝流程的通暢，影響產品的質量和交貨。特別是多芯電纜，某一個線對或基本單元長度短了，或者質量出現問題，則整根電纜就會長度不夠，造成報廢。
反之，如果某個單元長度過長，則必須鋸去造成浪費。 （3）質量管理 大長度連續疊加組合的生產方式，使生產過程中任何一個環節、瞬時發生一點問題，就會影響整根電纜質量。
質量缺陷越是發生在內層，而且沒有及時發現終止生產，那么造成的損失就越大。因?yàn)殡娋€電纜的生產不同于組裝式的產品，可以拆開重裝及更換另件；電線電纜的任一部件或工藝過程的質量問題，對這根電纜幾乎是無法挽回和彌補的。
事后的處理都是十分消極的，不是鋸短就是降級處理，要么報廢整條電纜。它無法拆開重裝。
電線電纜的質量管理，必須貫串整個生產過程。質量管理檢查部門要對整個生產過程巡回檢查、操作人自檢、上下工序互檢，這是保證產品質量，提高企業經濟效益的重要保證和手段。
2.生產工藝門類多、物料流量大 電線電纜制造涉及的工藝門類廣泛，從有色金屬的熔煉和壓力加工，到塑料、橡膠、油漆等化工技術；纖維材料的繞包、編織等的紡織技術，到金屬材料的繞包及金屬帶材的縱包、焊接的金屬成形加工工藝等等。 電線電纜制造所用的各種材料，不但類別、品種、規格多，而且數量大。
因此，各種材料的用量、備用量、批料周期與批量必須核定。同時，對廢品的分解處理、回收，重復利用及廢料處理，作為管理的一個重要內容，做好材料定額管理、重視節約工作。
電線電纜生產中，從原材料及各種輔助材料的進出、存儲，各工序半成品的流轉到產品的存放、出廠，物料流量大，必須合理布局、動態管理。 3.專用設備多 電線電纜制造使用具有本行業工藝特點的專用生產設備，以適應線纜產品的結構、性能要求，滿足大長度連續并盡可能高速生產的要求，從而形成了線纜制造的專用設備系列。
如擠塑機系列、拉線機系列、絞線機系列、繞包機系列等。 電線電纜的制造工藝和專用設備的發展密切相關，互相促進。
新工藝要求，促進新專用設備的產生和發展；反過來，新專用設備的開發，又提高促進了新工藝的推廣和應用。如拉絲、退火、擠出串聯線；物理發泡生產線等專用設備，促進了電線電纜制造工藝的發展和提高，提高了電纜的產品質量和生產效率。
二、電線電纜的主要工藝 電線電纜是通過：拉制、絞制、包覆三種工藝來制作完成的，型號規格越復雜，重復性越高。 1.拉制 在金屬壓力加工中.在外力作用下使金屬?gòu)?qiáng)行通過模具（壓輪），金屬橫截面積被壓縮，并獲得所要求的橫截面積形狀和尺寸的技術加工方法稱為金屬拉制。
拉制工藝分：?jiǎn)谓z拉制和絞制拉制。 2.絞制 為了提高電線電纜的柔軟度、整體度，讓2根以上的單線，按著規定的方向交織在一起稱為絞制。
絞制工藝分：導體絞制、成纜、編織、鋼絲裝鎧和纏繞。 3.包覆 根據對電線電纜不同的性能要求，采用專用的設備在導體的外面包覆不同的材料。
包覆工藝分： A.擠包：橡膠、塑料、鉛、鋁等材料。 B.縱包：橡皮、皺紋鋁帶材料。
C.繞包：帶狀的紙帶、云母帶、無堿玻璃纖維帶、無紡布、塑料帶等，線狀的棉紗、絲等纖維材料。 D. 浸涂：絕緣漆、瀝青等 三、塑料電線電纜制造的基本工藝流程 1.銅、鋁單絲拉制 電線電纜常用的銅、鋁桿材，在常溫下，利用拉絲機通過一道或數道拉伸模具的模孔，使其截面減小、長度增加、強度提高。
拉絲是各電線電纜公司的首道工序，拉絲的主要工藝參數是配模技術。 2.單絲退火 銅、鋁單絲在加熱到一定的溫度下，以再結晶的方式來提高單絲的韌性、降低單絲的強度，以符合電線電纜對導電線芯的要求。
退火工序關鍵是杜絕銅絲的氧化. 3.導體的絞制 為了提高電線電纜的柔軟度，以便于敷設安裝，導電線芯采取多根單絲絞合而成。從導電線芯的絞合形式上，可分為規則絞合和非規則絞合。
非規則絞合又分為束絞、同心復絞。
2.電線電纜的知識
去百度文庫，查看完整內容> 內容來自用戶：xiaobaizhua2 電線電纜基礎知識培訓一、總論電線電纜產品的種類有成千上萬，應用在各行各業中。
它們總的用途有兩種，一種是傳輸電流，一種是傳輸信號。傳輸電流類的電纜最主要控制的技術性能指標是導體電阻、耐壓性能；傳輸信號類的電纜主要控制的技術性能指標是傳輸性能——特性阻抗、衰減及串音等。
當然傳輸信號主要也靠電流（電磁波）作載體，現在隨著科技發展可以用光波作載體來傳輸。電纜總體來說可以分為六大類：（1）裸線類（2）電磁線（漆包線）（3）電力電纜（4）電氣裝備用電線電纜（5）通信電線電纜（6）光纜我公司現在在做及銷售的主要是電氣裝備用電線電纜及電力電纜這兩大類。
以下我主要給大家介紹一下這兩大類產品相關的基礎知識。二、電纜基本結構一般電纜最基本的結構有導體、絕緣層及外護層，根據要求再增加一此結構，如屏蔽層、內護層或鎧裝層等，為了電纜有圓整性再輔加一些填充材料。
導體是傳輸電流或信號的載體，其他結構都是作防護用。防護的性能根據電纜產品的需要總體上有三種，一種是保護電纜本身各單元不相互或減少影響，如耐壓，耐熱，防電磁場產生的損耗，通信電纜防信號相互干擾等。
另一種防護是保護導體中的電流不對外部產生影響，如防止電流外泄，防電磁波外泄等；最后一種保護外界不對電纜內部產生影響，如抗壓、抗拉、耐熱、耐候、耐燃、防水、抗電磁波干擾等。3)8)VV—3交聯聚乙烯材料的優點：。
3.電工基礎知識試題
一、名詞解釋： 1、三相交流電： 由三個頻率相同、電勢振幅相等、相位差互差 120 °角的交流電路組成的電力系統，叫三相交流電。
2、一次設備： 直接與生產電能和輸配電有關的設備稱為一次設備。包括各種高壓斷路器、隔離開關、母線、電力電纜、電壓互感器、電流互感器、電抗器、避雷器、消弧線圈、并聯電容器及高壓熔斷器等。
3、二次設備： 對一次設備進行監視、測量、操縱控制和保護作用的輔助設備。如各種繼電器、信號裝置、測量?jī)x表、錄波記錄裝置以及遙測、遙信裝置和各種控制電纜、小母線等。
4、高壓斷路器： 又稱高壓開關，它不僅可以切斷或閉合高壓電路中的空載電流和負荷電流，而且當系統發生故障時，通過繼電保護裝置的作用，切斷過負荷電流和短路電流。它具有相當完善的滅弧結構和足夠的斷流能力。
5、負荷開關： 負荷開關的構造秘隔離開關相似，只是加裝了簡單的滅弧裝置。它也是有一個明顯的斷開點，有一定的斷流能力，可以帶負荷操作，但不能直接斷開短路電流，如果需要，要依靠與它串接的高壓熔斷器來實現。
6、空氣斷路器 （自動開關）：是用手動（或電動）合閘，用鎖扣保持合閘位置，由脫扣機構作用于跳閘并具有滅弧裝置的低壓開關，目前被廣泛用于 500V 以下的交、直流裝置中，當電路內發生過負荷、短路、電壓降低或消失時，能自動切斷電路。 7、電纜： 由芯線（導電部分）、外加絕緣層和保護層三部分組成的電線稱為電纜。
8、母線： 電氣母線是匯集和分配電能的通路設備，它決定了配電裝置設備的數量，并表明以什么方式來連接發電機、變壓器和線路，以及怎樣與系統連接來完成輸配電任務。 9、電流互感器： 又稱儀用變流器，是一種將大電流變成小電流的儀器。
10 、變壓器： 一種靜止的電氣設備，是用來將某一數值的交流電壓變成頻率相同的另一種或幾種數值不同的交流電壓的設備。 11 、高壓驗電筆： 用來檢查高壓網絡變配電設備、架空線、電纜是否帶電的工具。
12 、接地線： 是為了在已停電的設備和線路上意外地出現電壓時保證工作人員的重要工具。按部頒規定，接地線必須是 25mm 2 以上裸銅軟線制成。
13 、標示牌： 用來警告人們不得接近設備和帶電部分，指示為工作人員準備的工作地點，提醒采取安全措施，以及禁止微量某設備或某段線路合閘通電的通告示牌。可分為警告類、允許類、提示類和禁止在等。
14 、遮欄： 為防止工作人員無意碰到帶電設備部分而裝設備的屏護，分臨時遮欄和常設遮欄兩種。 15 、絕緣棒： 又稱令克棒、絕緣拉桿、操作桿等。
絕緣棒由工作頭、絕緣桿和握柄三部分構成。它供在閉合或位開高壓隔離開關，裝拆攜帶式接地線，以及進行測量和試驗時使用。
16 、跨步電壓： 如果地面上水平距離為 0.8m 的兩點之間有電位差，當人體兩腳接觸該兩點，則在人體上將承受電壓，此電壓稱為跨步電壓。最大的跨步電壓出現在離接地體的地面水平距離 0.8m 處與接地體之間。
17 、相序： 就是相位的順序，是交流電的瞬時值從負值向正值變化經過零值的依次順序。 18 、電力網： 電力網是電力系統的一部分，它是由各類變電站（所）和各種不同電壓等級的輸、配電線路聯接起來組成的統一網絡。
19 、電力系統： 電力系統是動力系統的一部分，它由發電廠的發電機及配電裝置，升壓及降壓變電所、輸配電線路及用戶的用電設備所組成。 20 、動力系統： 發電廠、變電所及用戶的用電設備，其相間以電力網及熱力網（或水力）系統連接起來的總體叫做動力系統。
二、選擇題 1、兩只額定電壓相同的電阻，串聯接在電路中，則阻值較大的電阻（ A ）。 A、發熱量較大 B、發熱量較小 C、沒有明顯差別 2、萬用表的轉換開關是實現（ A ）。
A、各種測量種類及量程的開關 B、萬用表電流接通的開關 C、接通被測物的測量開關 3、絕緣棒平時應（ B ）。 A、放置平穩 B、使他們不與地面和墻壁接觸，以防受潮變形 C、放在墻角 4、絕緣手套的測驗周期是（ B ）。
A、每年一次 B、六個月一次 C、五個月一次 5、絕緣靴的試驗周期是（ B ）。 A、每年一次 B、六個月一次 C、三個月一次 6、在值班期間需要移開或越過遮欄時（ C ）。
A、必須有領導在場 B、必須先停電 C、必須有監護人在場 7、值班人員巡視高壓設備（ A ）。 A、一般由二人進行 B、值班員可以干其它工作 C、若發現問題可以隨時處理 8、倒閘操作票執行后，必須（ B ）。
A、保存至交接班 B、保存三個月 C、長時間保存 9、接受倒閘操作命令時（ A ）。 A、要有監護人和操作人在場，由監護人接受 B、只要監護人在場，操作人也可以接受 C、可由變電站（所）長接受 10 、直流母線的正極相色漆規定為（ C ）。
A、藍 B、白 C、赭 11 、接地中線相色漆規定涂為（ A ）。 A、黑 B、紫 C、白 12 、變電站（所）設備接頭和線夾的最高允許溫度為（ A ）。
A、85 ℃ B、90 ℃ C、95 ℃ 13 、電流互感器的外皮最高允許溫度為（ B ）。 A、60 ℃ B、75 ℃ C 、80 ℃ 14 、電力電纜不得過負荷運行，在事故情況下， 10k V以下電纜只允許連續（ C ）運行。
A、1 h 過負荷 35 % B、1.5h 過負荷 20 % C、2h 。
4.電力電纜的有關知識
您好：
電力電纜（power cable），用于傳輸和分配電能的電纜。常用于城市地下電網、發電站的引出線路、工礦企業的內部供電及過江、過海的水下輸電線。在電力線路中，電纜所占的比重正逐漸增加。電力電纜是在電力系統的主于線路中用以傳輸和分配大功率電能的電纜產品，其中包括1-500KV以及以上各種電壓等級，各種絕緣的電力電纜。
基本結構
電力電纜的基本結構由線芯（導體）、絕緣層、屏蔽層和保護層四部分組成。
(1)線芯 線芯是電力電纜的導電部分，用來輸送電能，是電力電纜的主要部分。
(2)絕緣層 絕緣層是將線芯與大地以及不同相的線芯間在電氣上彼此隔離，保證電能輸送，是電力電纜結構中不可缺少的組成部分。
(3)屏蔽層 15KV及以上的電力電纜一般都有導體屏蔽層和絕緣屏蔽層。
(4)保護層 保護層的作用是保護電力電纜免受外界雜質和水分的侵入，以及防止外力直接損壞電力電纜。
按電壓等級分
按電壓等級可分為中、低壓電力電纜（35千伏及以下）、高壓電纜 （110千伏以上）、超高壓電纜（275~800千伏）以及特高壓電纜（1000千伏及以上）。此外，還可按電流制分為交流電纜和直流電纜。
按絕緣材料分
1、油浸紙絕緣電力電纜 以油浸紙作絕緣的電力電纜。其應用歷史最長。它安全可靠，使用壽命長，價格低廉。主要缺點是敷設受落差限制。自從開發出不滴流浸紙絕緣后，解決了落差限制問題，使油浸紙絕緣電纜得以繼續廣泛應用。
2、塑料絕緣電力電纜 絕緣層為擠壓塑料的電力電纜。常用的塑料有聚氯乙烯、聚乙烯、交聯聚乙烯。塑料電纜結構簡單，制造加工方便，重量輕，敷設安裝方便，不受敷設落差限制。因此廣泛應用作中低壓電纜，并有取代粘性浸漬油紙電纜的趨勢。其最大缺點是存在樹枝化擊穿現象，這限制了它在更高電壓的使用。
3、橡皮絕緣電力電纜 絕緣層為橡膠加上各種配合劑，經過充分混煉后擠包在導電線心上，經過加溫硫化而成。它柔軟，富有彈性，適合于移動頻繁、敷設彎曲半徑小的場合。
常用作絕緣的膠料有天然膠-丁苯膠混合物，乙丙膠、丁基膠等。
型號詳細說明
(1) 類別：
H——市內通信電纜
HP——配線電纜
HJ——局用電纜
(2)絕緣：
Y——實心聚烯烴絕緣
YF——泡沫聚烯烴絕緣
YP——泡沫/實心皮聚烯烴絕緣
(3)內護層：
A——涂塑鋁帶粘接屏蔽聚乙烯護套
S——鋁，鋼雙層金屬帶屏蔽聚乙烯護套
V——聚氯乙烯護套
(4)特征：
T——石油膏填充
G——高頻隔離
C——自承式
(5)外護層：
23——雙層防腐鋼帶繞包銷裝聚乙烯外被層
33——單層細鋼絲鎧裝聚乙烯被層
43——單層粗鋼絲鎧裝聚乙烯被層
53——單層鋼帶皺紋縱包鎧裝聚乙烯外被層
553——雙層鋼帶皺紋縱包鎧裝聚乙烯外被層
BV 銅芯聚氯乙烯絕緣電線；
BLV 鋁芯聚氯乙烯絕緣電線；
BVV 銅芯聚氯乙烯絕緣聚氯乙烯護套電線；
BLVV 鋁芯聚氯乙烯絕緣聚氯乙烯護套電線；
BVR 銅芯聚氯乙烯絕緣軟線；
RV 銅芯聚氯乙烯絕緣安裝軟線；
RVB 銅芯聚氯乙烯絕緣平型連接線軟線；
BVS 銅芯聚氯乙烯絕緣絞型軟線；
RVV 銅芯聚氯乙烯絕緣聚氯乙烯護套軟線；
BYR 聚乙烯絕緣軟電線；
BYVR 聚乙烯絕緣聚氯乙烯護套軟線；
RY 聚乙烯絕緣軟線；
RYV 聚乙烯絕緣聚氯乙烯護套軟線
優點
1占地少.一般埋設于土壤中或敷設于室內，溝道，隧道中，線間絕緣距離小，不用桿塔，占地少，基本不占地面上空間.
2可靠性高.受氣候條件和周圍環境影響小，傳輸性能穩定，可靠性高.
3具有向超高壓，大容量發展的更為有利的條件，如低溫，超導電力電纜等.
4分布電容較大.
5維護工作量少.
6電擊可能性小.
希望我的回答能對您有所幫助，謝謝采納。
全球電線電纜門戶網站-電纜網
5.綜合布線技術基礎 設計題
首先聲明：你的圖確實看不清楚。
不知道柱子位置（是長40米寬32米嗎？大開間嗎？）只能做個大概供你參考哦。
1寫出設計全過程。
先確定查看現場，確定配線間位置和接入網絡總數量。再選擇線路路由，再畫圖出材料單。選擇802.3協議，星型拓?fù)浣Y(jié)構EIA/TIA568B 標準，采用UTP6線纜，全千兆以太網交換機。千兆到桌面。
2，列出設備與材料清單。
按40點/層，共160點為例計算。UTP6網線22箱，24口配線架8個，面板底盒模塊170套，跳線320條，36U機柜1臺，PDU 1 個，1kva UPS 1臺，路由器1臺，上網行為管理1臺（可選），交換機48口用4臺有預留，
3，畫出綜合布線的路由圖。
線路由配線間出，垂直到各個樓層進入樓層水平橋架，再順橋架橫向至各個房間，再順墻下到距離地面30cm處墻面信息插座（大開間最好用地插）。此處不便繪圖。
4，標明配線間的位置。
建議選在3樓或4樓中間區域。
5，制作點數統計表。
統計表列：部門，姓名，部門人數，電腦數，MAC地址，電腦位置，操縱系統，審批等信息；
6.關于電纜方面的知識
電纜
diànlǎn
[electric cable;power cable] 通常是由幾根或幾組導線[每組至少兩根]絞合而成的類似繩索的電纜，每組導線之間相互絕緣，并常圍繞著一根中心扭成，整個外面包有高度絕緣的覆蓋層
電線電纜是指用于電力、通信及相關傳輸用途的材料。“電線”和“電纜”并沒有嚴格的界限。通常將芯數少、產品直徑小、結構簡單的產品稱為電線，沒有絕緣的稱為裸電線，其他的稱為電纜；導體截面積較大的（大于6平方毫米）稱為大電線，較小的（小于或等于6平方毫米）稱為小電線，絕緣電線又稱為布電線。
電線電纜主要包括裸線、電磁線及電機電器用絕緣電線、電力電纜、通信電纜與光纜。

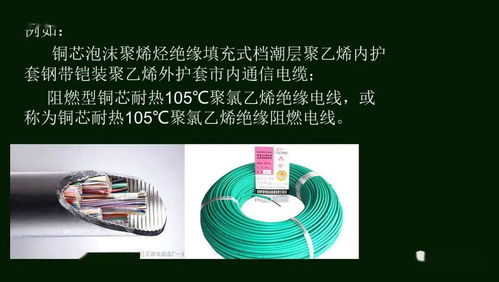

電線電纜命名
電線電纜的完整命名通常較為復雜，所以人們有時用一個簡單的名稱（通常是一個類別的名稱）結合型號規格來代替完整的名稱，如“低壓電纜”代表0.6/1kV級的所有塑料絕緣類電力電纜。電線電纜的型譜較為完善，可以說，只要寫出電線電纜的標準型號規格，就能明確具體的產品，但它的完整命名是怎樣的呢？
電線電纜產品的命名有以下原則：
1、產品名稱中包括的內容
(1)產品應用場合或大小類名稱
(2)產品結構材料或型式；
(3)產品的重要特征或附加特征
基本按上述順序命名，有時為了強調重要或附加特征，將特征寫到前面或相應的結構描述前。
2、結構描述的順序
產品結構描述按從內到外的原則：導體-->；絕緣-->；內護層-->；外護層-->；鎧裝型式。
3、簡化
在不會引起混淆的情況下，有些結構描述省寫或簡寫，如汽車線、軟線中不允許用鋁導體，故不描述導體材料。
案例：
額定電壓8.7/15kV阻燃銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
（太長了！）
“額定電壓8.7/15kV”——使用場合/電壓等級
“阻燃”——強調的特征
“銅芯”——導體材料
“交聯聚乙烯絕緣”——絕緣材料
“鋼帶鎧裝”——鎧裝層材料及型式（雙鋼帶間隙繞包）
“聚氯乙烯護套”——內外護套材料（內外護套材料均一樣，省寫內護套材料）
“電力電纜”——產品的大類名稱
這些都是在百度上搜的，你還有啥不知道的就去搜，具體的再問。
7.我想了解電線電纜的基本知識,以及合格的電線電纜應具體哪些條件
一、輻照交聯電力電纜（電壓等級：0.6/1KV；執行標準：GB/T12706.1-2002） 輻照交聯電纜是利用高能射線轟擊聚其分子鏈中的氫原子排出，于是分子鏈上產生空隙，相鄰的分子鏈結合在一起形成-C-C-交聯鍵，形成了網狀的大分子立體結構而構成交聯聚乙烯。
通過輻照后的交聯聚乙烯熱性能可達到105度，輻照交聯為物理交聯方式，整個交聯沒有水的介入，其絕緣中的水分子含量不大于100PPM，絕緣純度高，從而輻照交聯的電纜在電性能、機械性能方面有獨特的優良特性，電纜壽命可達60年，同時電纜具有重量輕、結構簡單、敷設不受落差限制等特點。YJV、YJLV 輻照交聯聚乙烯絕緣聚氯乙烯護套電力電纜YJY、YJLY 輻照交聯聚乙烯絕緣聚乙烯護套電力電纜YJV22、YJLV22輻照交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜YJV23、YJLV23輻照交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜YJV32、YJLV32輻照交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜YJV33、YJLV33輻照交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜 VV、VLV、VY、VLY、YJV、YJLV、YJY、YJLY適用于室內外敷設。
可經受一定的敷設牽引，但不能承受機械外力作用的場合。單芯電纜不允許敷設在磁性管道中。
VV22、VLV22、VV23、VLV23、YJV22、YJLV22、YJV23、YJLV23敷設在室內、隧道、電纜溝，能夠承受一定的機械外力，不能承受過大的拉力。 VV32、、VLV32、VV33、、VLV33、YJV32、YJLV32、YJV33、YJLV33敷設在室內、隧道、電纜溝，能夠承受一定的機械外力。
基本結構：導體-交聯聚乙烯絕緣-內護套-鋼帶鎧裝-聚氯乙烯護套輻照交聯聚烯烴（主要材料是聚乙烯）電線電纜主要用于耐熱建筑線、汽車線、航空導線、機車線電線和電機電器引接線等。二、中壓交聯聚乙烯絕緣電力電纜（電壓等級：6/6KV-26/35KV；執行標準： GB/T12706.2-2002） 中壓交聯聚乙電纜采用了全干式化學交聯方法使用聚乙烯分子由線型分子結構變?yōu)榭臻g網狀結構，使熱塑性的聚乙烯轉變?yōu)闊峁绦缘慕宦?lián)聚乙烯，使其機械性能、熱老化性能及環境應力能力在很大的程度上得到提高，并具有優良的電氣性能。
具有異體正常運行溫度高、結構簡單、外徑小、重量輕、使用方便、不受敷設落差限制等特性。適用于工頻額定電壓1-35KV配電系統。
YJV62、YJLV62交聯聚乙烯絕緣雙非磁性金屬帶鎧裝聚氯乙烯護套電力電纜。 YJV63、YJLV63交聯聚乙烯絕緣雙非磁性金屬帶鎧裝聚乙烯護套電力電纜。
其它型號與輻照交聯類似（只是電壓不同） YJV、YJLV、YJY、YJLY適用于室內敷設。可經受一定的敷設牽引，但不能承受機械外力作用的場合。
單芯電纜不允許敷設在磁性管道中。 YJV22、YJLV22、YJV23、YJLV23敷設在室內、隧道、電纜溝，能夠承受一定的機械外力，不能承受過大的拉力。
YJV32、、YJLV32、YJV33、、YJLV33適用于高落差地區，能承受一定的機械外力作用和相當?shù)睦Α?YJV62、YJLV62、YJV63、YJLV63用于交流回路的單芯電纜，應采用非磁性材料鎧裝。
三、高壓交聯聚乙烯絕緣電力電纜（電壓等級：64/110KV，執行標準：GB/T 11017- 2002;127/220KV、290/500KV） XLPE電纜有極佳的氣性能，介質損耗比紙絕緣和PVC絕緣都要小，XLPE電纜的電容也小，在沒有有效星形接地地系統中也可降低充電電流和接地故障電流。容易敷設是XLPE電纜的一大優點，與其它電力電纜相比，XLPE電纜彎曲半徑較小，重量輕，終端處理簡單，由于XLPE電纜不含油，所以在敷設時不用過多考慮線路要求，更不存在由于淌油而無法敷設的情況。
極佳的抗老特性及超強的耐熱變形性決定了交聯聚乙烯電纜在正常運行溫度90度，短時故障130度，及短路250攝氏度條件下可負載大電流。 YJV YJLV交聯聚乙烯絕緣聚氯乙烯護套電力電纜 YJY、YJLY交聯聚乙烯絕緣聚乙烯護套電力電纜 YJLW02、YJLLW02交聯聚乙烯絕緣皺皮鋁套聚氯乙烯護套電力電纜 YJLW03、YJLLW03交聯聚乙烯絕緣皺皮鋁套聚乙烯護套電力電纜 以下省略 電纜結構：導體-導體屏蔽-絕緣-絕緣屏蔽-阻水層-金屬屏蔽-金屬護套-瀝青層-護套層-石墨層四、控制電纜（執行標準：GB9330-88；電壓等級：450/750V） 1、產品采用聚氯乙烯或輻照交聯聚乙烯作為絕緣層，具有優良的導電性能、機械性能及化學穩定性能，適用于額定電壓0.6/1KV及以下控制，監控回路用保護線路等保護場合使用。
電纜的導體長期允許工作溫度為70攝氏度，輻照交聯聚乙烯電纜其導體長期允許工作溫度為90度； 2、電纜敷設溫度不低于0度； 3、推薦允許敷設彎曲半徑：無鎧裝層的電纜應不小于電纜外形的6倍，有鎧裝層或屏蔽層。KVV、KYJV 聚氯乙烯絕緣（輻照交聯聚乙烯絕緣）聚氯乙烯護套控制電纜KVVP、KYJVP聚氯乙烯絕緣（輻照交聯聚乙烯絕緣）聚氯乙烯護套編織屏蔽控制電纜KVVP22、KYJVP22聚氯乙烯絕緣（輻照交聯聚乙烯絕緣）聚氯乙烯護套銅帶屏蔽控制電纜KVV22、KYJV22聚氯乙烯絕緣（輻照交聯聚乙烯絕緣）聚氯乙烯護套鋼帶鎧裝控制電纜KVV32、KYJV32聚氯乙烯絕緣（輻照交聯聚乙烯絕緣）聚氯乙烯護套細鋼。
8.電線電纜的知識有誰知道,
由于電線電纜產品與廣大消費者的生活有著密切的關系，它的質量?jī)?yōu)劣、安全與否直接影響廣大消費者的人身和財產安全，因此正確選擇電線電纜顯得非常重要： 1、察看“CCC”認證標識。
因此，電線電纜產品是國家強制安全認證產品，所有生產企業必須取得中國電工產品認證委員會認證的“CCC”認證，獲得“CCC”認證標志，在合格證或產品上有“CCC”認證標志。 2、看檢驗報告。
電線電纜作為影響人身、財產安全的產品，一直以來被列為政府監督檢查重點，正規生產廠家按周期接受監督部門檢查。因此，銷售商應能提供出質檢部門檢驗報告，否則，產品質量的好壞就缺乏依據。
3、注重包裝。電線電纜產品的包裝與其它產品一樣，凡是生產產品符合國家標準要求的大中型正規企業，生產的電線電纜很注重產品包裝。
選購時注意包裝要精美，印刷要清晰，型號規格、廠名、廠址等齊全。 4、看外表，產品外觀光滑圓整，色澤均勻。
產品符合國家標準要求的電線電纜企業，為了提高產品質量，保證產品符合國家標準要求，在原材料選購、生產設備、生產工藝等方面嚴格把關。所以，生產的電線電纜產品外觀符合標準要求：光滑圓整，色澤均勻。
而假冒劣質產品的外觀粗糙無光澤。而對于橡皮絕緣軟電纜，要求外觀圓整，護套、絕緣、導體緊密不易剝離。
而假冒劣質產品外觀粗糙、橢圓度大，護套絕緣強度低，用手就可以撕掉。 5、看導體，導體有光澤，直流電阻、導體結構尺寸等符合國家標準要求。
符合國家標準要求的電線電纜的產品，不論是鋁材料導體，還是銅材料導體都比較光亮、無油污，因而導體的直流電阻完全符合國家標準，具有良好的導電性能，安全性高。 6、量長度。
長度是區別符合國家標準要求和假冒劣質產品主要直觀的方法。選購時，千萬不要貪圖價格便宜，選購有90m或80m、甚至沒有長度標識的電線電纜，長度一定要符合100±0。
5m標準要求，即以100米為標準，允許誤差0。5米）。
此外，購買電線電纜還要考慮它的用途，通常根據所帶電器功率的大小計算出電線電流，再按電流大小選購電線規格。
