電氣產品電氣符號(電氣符號大全)
1.電氣符號大全
電氣圖形符號是指用于各種設備上，作為操作指示或用來顯示設備的功能或工作狀態的圖形符號，例如：電氣設備用圖形符號、紡織設備用圖形符號等。網站數據庫中收錄現行的含有設備用圖形符號的國家標準共26項，所含設備用圖形符號共2902個。
圖形符號的種類和組成：
圖表符號一般分為：限定符號、一般符號、方框符號、以及標記或字符。
限定符號不能單獨使用，必須同其他符號組合使用，構成完整的圖形符號。
如交流電動機的圖表符號，由文字符號、交流的限定符號以及輪廓要素組成。
延時過流繼電器圖形符號，由測量繼電器方框符號要素，特性量值大于整定值時動作和延時動作的限定符號以及電流符號組成。
方框符號一般用在使用單線表示法的圖中，如系統圖和框圖中，由方框符號內帶有限定符號以表示對象的功能和系統的組成，如整流器圖表符號，由方框符號內帶有交流和直流的限定符號以及可變性限定符號組成。
1、常用電氣元件圖形符號：
2、輔助文字符號

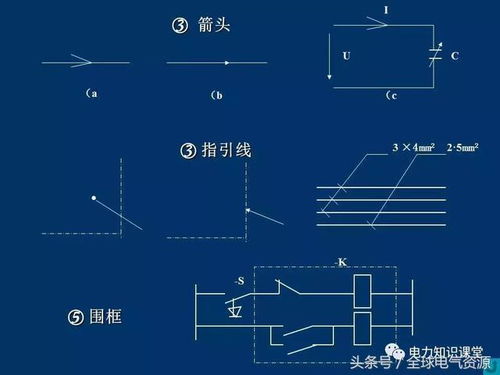

3、圖形符號大全
2.所有電氣元件及符號?
電橋 AB DQ。
晶體管放大器 AD DF。
集成電路放大器 AJ。
印刷電路板 AP。
抽屜柜 AT。
旋轉變壓器（測速發電機） TG CF。
電容器 C C。
發熱器件 EH RJ。
照明燈 EL ZD。
空氣調節器 EV。
過電壓放電器件避雷器 F BL。
具有瞬時動作的限流保護器件 FA SX。
具有延時動作的限流保護器件 FR YX。
具有延時和瞬時動作的限流保護器件 FS YSX。
擴展資料：
傳統的電氣工程定義為用于創造產生電氣與電子系統的有關學科的總和。此定義本十分寬泛，但隨著科學技術的飛速發展。
21世紀的電氣工程概念已經遠遠超出上述定義的范疇。斯坦福大學教授指出：當今電氣工程涵蓋了幾乎所有與電子、光子有關的工程行為。
正是電子技術的巨大進步才推動了以計算機網絡為基礎的信息時代的到來，并將改變?nèi)祟惖纳罟ぷ髂Ｊ降鹊?。美國大學電氣工程學科，又稱電氣工程系、電氣工程與信息科學系、電氣工程與計算機科學系等，主要以計算機和信息技術為研究方向和重點。
參考資料來源：百度百科-電氣元件
3.電氣控制中的電氣符號有哪些?以及符號表示是什么?
電器元件符號 全注解：電流表 PA 電壓表 PV 有功電度表 PJ 無功電度表 PJR 頻率表 PF 相位表 PPA 最大需量表（負荷監控儀） PM 功率因數表 PPF 有功功率表 PW 無功功率表 PR 無功電流表 PAR聲信號 HA 光信號 HS 指示燈 HL 紅色燈 HR 綠色燈 HG 黃色燈 HY 藍色燈 HB 白色燈 HW連接片 XB 插頭 XP 插座 XS 端子板 XT 電線，電纜，母線 W 直流母線 WB 插接式（饋電）母線 WIB 電力分支線 WP 照明分支線 WL 應急照明分支線 WE 電力干線 WPM 照明干線 WLM 應急照明干線 WEM 滑觸線 WT 合閘小母線 WCL 控制小母線 WC 信號小母線 WS 閃光小母線 WF 事故音響小母線 WFS 預告音響小母線 WPS 電壓小母線 WV 事故照明小母線 WELM避雷器 F 熔斷器 FU 快速熔斷器 FTF 跌落式熔斷器 FF 限壓保護器件 FV 電容器 C 電力電容器。
4.電工基礎知識符號有哪些?
電工基礎知識符號
自動重合閘裝置文字符號為 （ARD） 電容， 、電容器文字符號為 （C） 避雷器文字符號為 、（F） 、熔斷器文字符號為 （FU） 發電機， 、電源文字符號為 （G） 指示燈， 、信號燈文字符號為 （HL） 、繼電器，接觸器的文字符號為（K） 、電流繼電器文字符號為（KA） 、中間繼電器文字符號為（KM） 、熱繼電器 ，溫度繼電器文字符號為（KH） 、時間繼電器文字符號為（KT） 、電動機文字符號為（M） 、中性線文字符號為（N） 、電流表文字符號（PA） 、保護線文字符號（PE） 、保護中性線文字符號（PEN） 、電能表文字符號為（PJ） 、電壓表文字符號為（PV） 、電力開關文字符號為（Q） 、斷路器文字符號為（QF） 、刀開關文字符號為（QK） 、隔離開關文字符號為（QS） 、電阻器文字符號為（R） 、啟輝器文字符號為（S） 、按鈕文字符號為
(SB) 變壓器文字符號為 、（T） 電流互感器文字符號為 、（TA） 電壓互感器文字符號為 、（TV） 、變流器，整流器文字符號為（U） 、導線，母線文字符號為（W） 、端子板文字符號為（X） 、電磁鐵文字符號為（YA） 、跳閘線圈，脫扣器文字符號為（YR）。
IEC 61636-1中規定，不是英文縮寫，是字母含義組合
Q:Switching device for power circuit 電力回路開關設備
F: Protection device 保護設備
S:switching device for control circuit ,selector
W：可代表電纜和導體、母線
K：代表繼電器
X：代表端子排
5.電氣原理中,QS、FU、KM、KA、KI、KT、SB、SQ、分別是什么電
1、QS：刀開關。
2、FU：熔斷器。
3、KM：接觸器。
4、KA：中間繼電器。
5、KI：過流（欠流）繼電器。
6、KT： 時間繼電器。
7、SB： 按鈕。
8、SQ：行程開關。
擴展資料
電器元器件布置圖的設計應遵循以下原則：
1、必須遵循相關國家標準設計和繪制電器元件布置圖。
2、相同類型的電器元件布置時，應把體積較大和較重的安裝在控制柜或面板的下方。
3、發熱的元器件應該安裝在控制柜或面板的上方或后方，但熱繼電器一般安裝在接觸器的下面，以方便與電機和接觸器的連接。
4、需要經常維護、整定和檢修的電器元件、操作開關、監視儀器儀表，其安裝位置應高低適宜，以便工作人員操作。
5、強電、弱電應該分開走線，注意屏蔽層的連接，防止干擾的竄入。
6、電器元器件的布置應考慮安裝間隙，并盡可能做到整齊、美觀。
參考資料來源：搜狗百科：電氣原理圖
