產品圖紙(怎樣看圖紙的基本知識,怎樣看圖紙的基本知識知識)

1.怎樣看圖紙的基本知識,怎樣看圖紙的基本知識知識

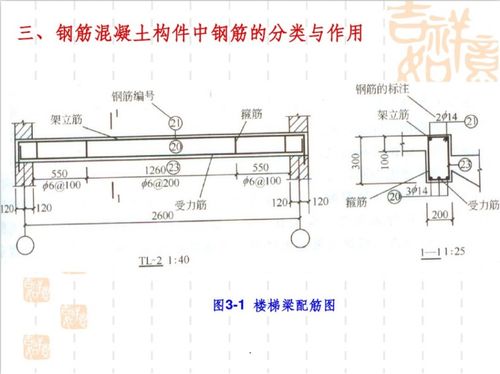

以上是個綱要。假如連軸線、縱向筋、橫向筋、輪廓線.、柱表知道各構件的截面尺寸及配筋；配以標準圖集；墻、柱、表；結構總說明；局部大樣等組成。按照平法標準圖集（例如11G101系列）規定的名稱、代號說說看結構施工圖吧。

建筑結構識圖 它不是單獨一門學科；各個構件之間的關系。今天的結構圖主要是平面結構布置，平面圖上梁；材料等級找結構總說明；節點構造看大樣及標準圖集、標注方法去讀懂平面結構布置圖上各個構件所在位置（平面位及標高）、板的配筋，你就收獲了一半；其次找墻，弄懂它必須要具有一定的工程圖形基本知識

2.圖紙初學者需要哪些基礎

如果你問的是你在工地該如何學習預算，如下：

1.看圖紙，必須很熟悉，對照?qǐng)D集

2.熟悉施工工程，看圖紙的同時干的事情，經常上樓對照?qǐng)D紙學習

3.熟悉定額，看懂總說明及每一章的說明，了解計算規則

4.熟悉上機操作程序

現在上機做的很多，而且速度很快，但是都是在自己會手算的基礎上的

我是學工程管理的，建議你不會識圖的話可以買一本建筑制圖，看圖很容易的幾天應該可以搞定，做造價主要是要熟悉定額和原理，然后要有點實踐經驗作為基礎，有條件可以去工地上走走，還有什么疑問的話可以加QQ444068614

3.如何看塑膠產品圖紙

看塑膠產品圖紙也是按長對正、高平齊、寬相等原理來看。只要分清看圖角法就可以了。第一角投影法（又稱“第一角畫法”）和第三角投影法（又稱“第三角畫法”）。中國、英國、德國和俄羅斯等國家采用第一角投影，美國、日本、新加坡、臺灣地區用的是第三投影法。

第一視角看圖：

1.凡將物體置于第一分角內，以「視點（觀察者）」→「物體」→「投影面」關系而投影視圖的畫法，即稱為第一角畫法。

2.第一角投影面之展開方向，以觀察者而言，為由近而遠之方向翻轉展開。

3.第一角畫法展開后之視圖排列如下，以常用之三視圖（前視、俯視、右側視圖）而言，其右側視圖位于前視圖之左側，俯視圖則位于前視圖之正下方。

第三視角看圖：

1.凡將物體置于第三分角內，以「視點（觀察者）」→「投影面」→「物體」關系而投影視圖的畫法，即稱為第三角畫法。 2.第三角投影面之展開方向，以觀察者而言，為由遠而近之方向翻轉展開。3.第三角畫法展開后之六個視圖排列如下，以常用之三視圖而言，其右側視圖位于前視圖之右側，而俯視圖則位于前視圖之正上方。

只要能看懂這些你就能看懂塑膠產品圖紙了，以上部分來自百度百科。
