1.求機械設計基礎的試題及答案,要一些典型的考試容易考的
機械設計基礎試題及答案
一、填空
1.凸輪主要由凸輪，推桿和機架三個基本構件組成。
2.凸輪機構從動件的形式有 尖頂_從動件，滾子 從動件和平底_從動件。（見教材P52頁）。
3.按凸輪的形狀可分為_(kāi)盤形凸輪、移動凸輪_圓柱_凸輪和曲面_凸輪。（教材P51頁）。
4.常用的間歇運動機構有_棘輪機構，槽輪機構，凸輪式間歇機構和不完全齒機構等幾種。（見教材P62~66頁）
5.螺紋的旋向有左旋和右旋，牙形有三角形，矩形，梯形，和鋸齒形。（教材P67頁）
6.標準外嚙合斜齒輪傳動的正確嚙合條件是：兩齒輪的_法面_模數和_法面壓力角_都相等，齒輪的_螺旋角相等_角相等、旋向_相反。
二、選擇
1.取分離體畫受力圖時， C、E、F 力的指向可以假定， A、B、D、G 力的指向不能假定。（教材P6~P13）
A.光滑面約束力 B.柔體約束力 C.鉸鏈約束力 D.活動鉸鏈反力 E.固定端約束力 F.固定端約束力偶矩 G.正壓力
2.列平衡方程求解平面任意力系時，坐標軸選在 B 的方向上，使投影方程簡便；矩心應選在 F、G點上，使力矩方程簡便。（教材P19~P24）
A.與已知力垂直 B.與未知力垂直 C.與未知力平行 D.任意
E.已知力作用點 F.未知力作用點 G.兩未知力交點 H.任意點
3.對于鉸鏈四桿機構，當滿足桿長之和的條件時，若取 C 為機架，將得到雙曲柄機構。（見教材P40~P41）
A.最長桿 B.與最短桿相鄰的構件
C.最短桿 D.與最短桿相對的構件
4.凸輪機構從動桿的運動規律，是由凸輪的（ D）所決定的。
A.壓力角 B.滾子
C.形狀 D.輪廓曲線
5.對于鉸鏈四桿機構，當滿足桿長之和的條件時，若取（B ）為機架，一定會(huì )得到曲柄搖桿機構。
A.最長桿B.與最短桿相鄰的構件 C.最短桿 D.與最短桿相對的構件
6.為保證平面四桿機構良好的傳力性能，（ B）不應小于最小許用值。
A.壓力角 B.傳動角 C.極位夾角 D.嚙合角
7.力F使物體繞點O轉動的效果，取決于（C ）。
A.力F的大小和力F使物體繞O點轉動的方向 B.力臂d的長短和力F使物體繞O點轉動的方向 C.力與力臂乘積F?d的大小和力F使物體繞O點轉動的方向 D.力與力臂乘積Fd的大小，與轉動方向無關。
8.凸輪機構中的壓力角是指（ B） 間的夾角。
A.凸輪上接觸點的法線與該點的線速度方向 B.凸輪上的接觸點的法線與從動件的運動方向 C.凸輪上的接觸點的切線與從動件的運動方向
9.平面四桿機構無急回特性時，行程速比系數（C ）。
A.大于1 B.小于1 C.等于1
10.機器與機構的區別在于（C ）。
A. 是否由各種零件經裝配而成的組合體 B.它們各部分之間是否有確定的相對運動 C. 在工作時是否能完成有效的機械功或能量轉化
2.機械制圖基礎
您如學機械制圖基礎，且看下面這本書是否適合于你。
《機械制圖》 圖叢書名： “十一五”技能型高職高專規劃教材 作 者： 洪有倫，唐麗君 主編 出 版 社： 南京大學出版社【圖書目錄】 第1章 制圖的基本知識與技能 1.1 制圖的基本規格 1.1.1 圖紙幅面和格式 1.1.2 字體 1.1.3 比例 1.1.4 圖線 1.1.5 尺寸注法 1.2 幾何作圖 1.2.1 等分線段 1.2.2 等分圓周及作正多邊形 1.2.3 斜度和錐度 1.2.4 圓弧連接 1.2.5 橢圓畫法 1.2.6 圓的切線 1.3 平面圖形的尺寸分析及畫法 1.3.1 平面圖形的尺寸分析 1.3.2 平面圖形的線段分析 1.3.3 平面圖形的作圖步驟 1.3.4 繪制工程圖樣的方法與步驟 第2章 點、直線、平面的投影 2.1 投影法及三視圖 2.1.1 投影法的分類 2.1.2 正投影的特性 2.1.3 三視圖的形成 2.2 點的投影 2.3 直線的投影 2.3.1 直線的投影 2.3.2 各種位置直線的投影 2.3.3 點與直線 2.3.4 兩直線的相對位置 2.4 平面的投影 2.4.1 平面的表示法 2.4.2 各種位置平面的投影 2.4.3 平面內的點和直線 第3章 基本體 3.1 基本體的投影 3.1.1 平面立體 3.1.2 曲面立體 3.2 截斷體 3.2.1 平面立體的截交線 3.2.2 曲面立體的截交線 3.3 相貫體 3.3.1 表面取點法 3.3.2 輔助平面法 3.3.3 相貫線的特殊情況 第4章 軸測圖 4.1 軸測圖的基本知識 4.1.1 軸測圖的形成 4.1.2 軸測圖的基本概念 4.1.3 軸測圖的種類 4.1.4 軸測圖的性質 4.2 正等測軸測圖 4.2.1 軸間角和軸向伸縮系數 4.2.2 平面立體的正等測畫法 4.2.3 曲面立體的正等測畫法 4.3 斜二測軸測圖 4.3.1 軸間角和軸向伸縮系數 4.3.2 斜二測圖的畫法 第5章 組合體 5.1 組合體的形體分析 5.1.1 組合體的組合方式 5.1.2 組合體的表面連接關系 5.1.3 形體分析法 5.2 組合體視圖的畫法 5.2.1 形體分析 5.2.2 選擇主視圖 5.2.3 確定繪圖比例和圖幅 5.2.4 繪制底圖 5.2.5 檢查、描深 5.3 組合體視圖的尺寸標注 5.3.1 基本體的尺寸標注 5.3.2 截斷體和相貫體的尺寸標注 5.3.3 組合體的尺寸標注 5.4 讀組合體的視圖 5.4.1 讀圖的基本知識 5.4.2 讀圖的基本方法 第6章 機件的表達方法 6.1 視圖 6.1.1 基本視圖 6.1.2 向視圖 6.1.3 局部視圖 6.1.4 斜視圖 6.2 剖視圖 6.2.1 剖視圖的概念 6.2.2 剖視圖的種類 6.2.3 剖切面 6.2.4 剖視圖的規定畫法和簡化畫法 6.3 斷面圖 6.3.1 斷面圖的概念 6.3.2 斷面圖的種類及畫法 6.4 其他表達方法 6.4.1 局部放大圖 6.4.2 簡化畫法 6.5 綜合應用舉例 6.6 第三角畫法簡介 第7章 常用機件的規定畫法與標記 7.1 螺紋與螺紋緊固件 7.1.1 螺紋 7.1.2 螺紋緊固件 7.2 齒輪 7.2.1 圓柱齒輪 7.2.2 直齒錐齒輪 7.2.3 蝸桿與蝸輪 7.3 鍵與銷 7.3.1 鍵 7.3.2 銷 7.4 滾動軸承 7.4.1 滾動軸承的結構與分類 7.4.2 滾動軸承的畫法 7.4.3 滾動軸承的代號與標記 7.5 彈簧 7.5.1 圓柱螺旋壓縮彈簧各部分的名稱及尺寸計算 7.5.1 圓柱螺旋壓縮彈簧的規定畫法 第8章 零件圖 8.1 零件圖概述 8.1.1 零件圖的作用 8.1.2 零件圖的內容 8.2 零件圖的視圖選擇 8.2.1 主視圖的選擇 8.2.2 其他視圖的選擇 8.3 零件圖的尺寸標注 8.3.1 尺寸基準的分類 8.3.2 標注尺寸的基本原則 8.3.3 零件上常見孔的尺寸注法 8.4 零件圖的技術要求 8.4.1 技術要求的內容 8.4.2 表面粗糙度 8..3 表面處理及熱處理 8.4.4 極限與配合 8.4.5 形狀與位置公差 8.5 零件上常見的工藝結構 8.5.1 鑄造工藝結構 8.5.2 機械加工工藝結構 8.6 典型零件圖例分析 8.6.1 軸套類零件 8.6.2 輪盤類零件 8.6.3 叉架類零件 8.6.4 箱體類零件 8.7 零件測繪 8.7.1 零件測繪的方法和步驟 8.7.2 零件尺寸的測量 8.8 讀零件圖 8.8.1 閱讀零件圖的目的 8.8.2 讀圖的方法與步驟 第9章 裝配圖 9.1 裝配圖概述 9.1.1 裝配圖的作用 9.1.2 裝配圖的內容 9.2 裝配圖的表達方法 9.2.1 規定畫法 9.2.2 特殊畫法 9.3 裝配圖的尺寸注法和技術要求 9.3.1 尺寸標注 9.3.2 技術要求 9.4 裝配圖的零、部件序號及明細欄 9.4.1 零、部件序號 9.4.2 零件明細欄（表） 9.5 常見的裝配結構 9.5.1 裝配工藝結構 9.5.2 常見裝置 9.6 部件測繪和裝配圖畫法 9.6.1 部件測繪 9.6.2 裝配圖的畫法 9.7 讀裝配圖和由裝配圖拆畫零件圖 9.7.1 讀裝配圖的方法與步驟 9.7.2 由裝配圖拆畫零件圖 第10章 表面展開圖 10.1 表面展開圖的基本知識 10.2 求一般位置直線的實長 10.2.1 直角三角形法 10.2.2 旋轉法 10.3 平面體制件的表面展開 10.4 圓柱管制件的表面展開 10.5 圓錐管制件的表面展開 10.6 異形管接頭的表面展開 10.7 繪制展開圖應注意的幾點問題 10.7.1 接縫位置的確定 10.7.2 板材厚度對制件加工的影響 10.7.3 咬口形式及余量 第11章 房屋建筑圖 11.1 概述 11.1.1 房屋的組成 11.1.2 房屋建筑圖的分類 11.2 房屋建筑圖的有關規定 11.2.1 建筑制圖的基本標準 11.2.2 建筑制圖的有關規定 11.3 首頁圖和總平面圖 11.3.1 首頁圖 11.3.2 總平面圖 11.4 建筑平面圖 11.4.1 平面圖的基本要求及表達方法 11.4.2 平面圖的閱讀 11.5 建筑立面圖 11.5.1 立面圖的基本要求及表達方法 11.5.2 立面圖的閱讀方法 11.6 建筑剖面圖 11.6.1 剖面圖的基本要求及表達方法 11.6.2 剖面圖的閱讀 11.7 建筑詳圖 11.7.1 概述 11.7.2 詳圖的閱讀方法 本書是根據教育部制定的《高職高專工程制圖課程教學基本要求》并采用最新《技術制圖》和《機械制圖》國家標準編寫的。全書共分十。
3.機械設計基礎試題及答案
機械設計基礎試題及答案一、填空1.凸輪主要由凸輪，推桿和機架三個基本構件組成。
2.凸輪機構從動件的形式有 尖頂_從動件，滾子 從動件和平底_從動件。（見教材P52頁）。
3.按凸輪的形狀可分為_(kāi)盤形凸輪、移動凸輪_圓柱_凸輪和曲面_凸輪。（教材P51頁）。
4.常用的間歇運動機構有_棘輪機構，槽輪機構，凸輪式間歇機構和不完全齒機構等幾種。（見教材P62~66頁）5.螺紋的旋向有左旋和右旋，牙形有三角形，矩形，梯形，和鋸齒形。
（教材P67頁）6.標準外嚙合斜齒輪傳動的正確嚙合條件是：兩齒輪的_法面_模數和_法面壓力角_都相等，齒輪的_螺旋角相等_角相等、旋向_相反。二、選擇1.取分離體畫受力圖時， C、E、F 力的指向可以假定， A、B、D、G 力的指向不能假定。
（教材P6~P13）A.光滑面約束力 B.柔體約束力 C.鉸鏈約束力 D.活動鉸鏈反力 E.固定端約束力 F.固定端約束力偶矩 G.正壓力2.列平衡方程求解平面任意力系時，坐標軸選在 B 的方向上，使投影方程簡便；矩心應選在 F、G點上，使力矩方程簡便。（教材P19~P24）A.與已知力垂直 B.與未知力垂直 C.與未知力平行 D.任意E.已知力作用點 F.未知力作用點 G.兩未知力交點 H.任意點3.對于鉸鏈四桿機構，當滿足桿長之和的條件時，若取 C 為機架，將得到雙曲柄機構。
（見教材P40~P41）A.最長桿 B.與最短桿相鄰的構件C.最短桿 D.與最短桿相對的構件4.凸輪機構從動桿的運動規律，是由凸輪的（ D）所決定的。A.壓力角 B.滾子C.形狀 D.輪廓曲線5.對于鉸鏈四桿機構，當滿足桿長之和的條件時，若取（B ）為機架，一定會(huì )得到曲柄搖桿機構。
A.最長桿B.與最短桿相鄰的構件 C.最短桿 D.與最短桿相對的構件6.為保證平面四桿機構良好的傳力性能，（ B）不應小于最小許用值。A.壓力角 B.傳動角 C.極位夾角 D.嚙合角7.力F使物體繞點O轉動的效果，取決于（C ）。
A.力F的大小和力F使物體繞O點轉動的方向 B.力臂d的長短和力F使物體繞O點轉動的方向 C.力與力臂乘積F?d的大小和力F使物體繞O點轉動的方向 D.力與力臂乘積Fd的大小，與轉動方向無關。8.凸輪機構中的壓力角是指（ B） 間的夾角。
A.凸輪上接觸點的法線與該點的線速度方向 B.凸輪上的接觸點的法線與從動件的運動方向 C.凸輪上的接觸點的切線與從動件的運動方向9.平面四桿機構無急回特性時，行程速比系數（C ）。A.大于1 B.小于1 C.等于110.機器與機構的區別在于（C ）。
A. 是否由各種零件經裝配而成的組合體 B.它們各部分之間是否有確定的相對運動 C. 在工作時是否能完成有效的機械功或能量轉化。
4.機械基礎知識和機械制圖知識
一、填空題（每小題0.5分） 1.機械是 和 的總稱。
2.鉸鏈四桿機構的桿長為a=60mm,b=200mm,c=100mm,d=90mm。若以桿C為機架，則此四桿機構為 。
3.平面連桿機構的行程速比系數K=1.25是指 與 時間之比為 ，平均速比為 。4.帶傳動的主要失效形式是 與 。
5.普通V帶的斷面型號分為 七種，其中斷面尺寸最小的是 型。6.鏈傳動的主要失效形式有： 和 。
7.鏈的長度以 表示，一般應取為 數。8.為保證齒輪傳動恒定的傳動比，兩齒輪齒廓應滿足 。
9.符合齒廓嚙合基本定律的齒廓有 ， 和 等。10一對齒輪的正確嚙合條件為： 。
一對齒輪連續傳動的條件為： 。 齒輪輪齒的失效形式有 。
一對斜齒輪的正確嚙合條件為： 。 齒輪傳動是惟一適用于相交軸的齒輪傳動。
軸承6308，其代號表示的意義為 。 潤滑劑有 三類。
按摩擦狀態滑動軸承分為 ， 兩類。 列舉出兩種固定式剛性聯軸器 。
軸按所受載荷的性質分類，自行車前軸是 。 普通三角螺紋的牙形角為 度，常用聯接螺紋的旋向為 旋，普通螺栓的公稱直徑為螺紋 徑；在常用的螺紋牙型中 形螺紋傳動效率最高， 形螺紋自鎖性最好。
彈簧的主要功能是 。 二、判斷題（每小題0.5分） 1.一個固定鉸鏈支座，可約束構件的兩個自由度。
（ ）2.一個高副可約束構件的兩個自由度。（ ）3.在計算機構自由度時，可不考慮虛約束。
（ ）4.局部自由度是與機構運動無關的自由度。（ ）5.虛約束是在機構中存在的多余約束，計算機構自由度時應除去。
（ ）6.在四桿機構中，曲柄是最短的連架桿。（ ）7.壓力角越大對傳動越有利。
（ ） 8.在曲柄搖桿機構中，空回行程比工作行程的速度要慢。（ ）9.偏心輪機構是由曲柄搖桿機構演化而來的。
（ ）10.曲柄滑塊機構是由曲柄搖桿機構演化而來的。（ ）11.減速傳動的傳動比i三、簡答題：（每小題3分） 1.鉸鏈四桿機構的基本形式有哪幾種？各有何特點？連桿機構的壓力角是確定值還是變化值？它對機構的傳力性能有何影響？2.何謂帶傳動的彈性滑動和打滑？能否避免？3.在設計帶傳動時為什么要限制帶速v、小帶輪直徑d1和帶輪包角α？4.螺桿螺紋的牙型有哪幾種？各有什么特點？5.何謂齒面疲勞點蝕，它是如何形成的？6.為什么大多數螺紋聯接必須防松？防松措施有哪些？7.聯軸器與離合器的主要功能是什么？?jì)烧吖δ艿闹饕獏^別是什么？四、單項選擇題（每小題0.5分） 是構成機械的最小單元，也是制造機械時的最小單元。
. 機器；B.零件；C.構件；D.機構。2. 兩個構件之間以線或點接觸形成的運動副，稱為 。
A. 低副；B.高副；C. 移動副；D. 轉動副。3. 在下列平面四桿機構中，有急回性質的機構是 。
A. 雙曲柄機構；B. 對心曲柄滑塊機構；C. 擺動導桿機構；D. 轉動導桿機構。 4. 在下列平面四桿機構中， 存在死點位置。
A. 雙曲柄機構；B. 對心曲柄滑塊機構；C. 曲柄搖桿機構；D. 轉動導桿機構。5. 曲柄搖桿機構的壓力角是 。
A.連桿推力與運動方向之間所夾的銳角；B.連桿與從動搖桿之間所夾銳角； C.機構極位夾角的余角；D.曲柄與機架共線時，連桿與從動搖桿之間所夾銳角。 6. 帶傳動是借助帶和帶輪間的 來傳遞動力和運動的。
A. 嚙合；B.磨擦；C. 粘接。 7. 圖示鉸鏈四桿機構是 。
A. 曲柄搖桿機構；B.雙曲柄機構；C. 雙搖桿機構。 8. 能實現間歇運動的機構是 。
A. 曲柄搖桿機構；B. 雙搖桿機構；C. 槽輪機構； D. 齒輪機構。 9. 鏈傳動屬于 傳動。
A. 摩擦傳動；B. 嚙合傳動；C. 兩者均不是。 10. 曲柄搖桿機構的死點發生在 位置。
A. 主動桿與搖桿共線；B. 主動桿與機架共線；C.從動桿與連桿共線；D. 從動桿與機架共線。11.為了使帶與輪槽更好的接觸，輪槽楔角應 V帶截面的楔角。
A. 小于；B. 大于；C. 等于。 12. 鏈傳動是借助鏈和鏈輪間的 來傳遞動力和運動的。
A. 磨擦；B. 粘接；C. 嚙合。 13. 是鏈傳動承載能力、鏈及鏈輪尺寸的主要參數。
A. 鏈輪齒數； B.鏈節距；C. 鏈節數；D. 中心距 。 14. 為避免使用過渡鏈節，設計鏈傳動時應使鏈條長度為 。
A. 鏈節數為偶數； B. 鏈節數為小鏈輪齒數的整數倍； C. 鏈節數為奇數； D. 鏈節數為大鏈輪齒的整數倍。15. 一對漸開線直齒圓柱齒輪正確嚙合的條件是 。
A. 兩齒輪的模數和齒距分別相等； B. 兩齒輪的齒側間隙為零；C. 兩齒輪的齒厚和齒槽寬分別相等；D. 兩齒輪的模數和壓力角分別相等。16. 在普通圓柱蝸桿傳動中，若其他條件不變而增加蝸桿頭數，將使 。
A. 傳動效率提高；B. 蝸桿強度提高；C. 傳動中心距增大；D. 蝸桿圓周速度提高。 17. 在各種類型軸承中， 不能承受軸向載荷。
A. 調心球軸承；B. 深溝球軸承；C. 圓錐滾子軸承；D. 圓柱滾子軸承。 18. 下列密封方法，其中 是屬于接觸式密封。
A. 氈圈式密封；B. 間隙式密封；C. 迷宮式密封。 19. 下列密封方法，其中 是屬于非接觸式密封。
A. 氈圈式密封； B. 皮碗式密封；C. 迷宮式密封。 20. 凸緣聯軸器是一種 聯軸器。
A. 固定式剛性聯軸器；B. 可移式剛性聯軸器；C. 彈性 聯軸器；D. 金屬彈簧式彈性聯軸器。 21.自行車飛輪的內部結構是屬于 。
A. 鏈傳動；B. 超越離合器；C. 安全 離合器；D.彈性聯軸器。 22. 轉軸承受 。
A. 扭矩； B. 彎矩；C. 扭矩和彎矩。 23. 對于高負荷、重要的。
5.機械制圖基本知識

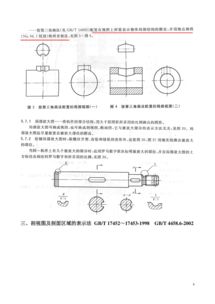

1)3x1.5和3x0.5是指槽寬x深度（深度是以較小軸徑為準）；變徑未標注倒角的，一般會(huì )在圖紙右上角注明“未注倒角XXXX（如未注倒角1.5x45°）"或者在下方技術要求里有”未注倒角xxx或銳邊倒鈍“之類的說明。
2）方框里的標注是指形位公差，箭頭是跳動公差符號，A-B是公共基準，即分別以A所在的外圓中心和B所在的外圓中心組成公共基準，A、B基準對應的外徑相等，應該是裝軸承的位置，所以要求軸承位置的同軸度為最高，故以此為公共基準；
3）三道杠的是形位公差中的位置公差對稱度符號，表示鍵槽兩側（工作面）相對于公共基準的對稱度為圖紙所示；
4）對號0.8是粗糙度的標注方式和粗糙度等級。粗糙度符號是打不出來的。表示粗糙度為Ra0.8。這個等級的粗糙度一般需要磨削才能達到。粗糙度數值越小，則表面越光滑，反之則越粗糙。粗糙度從大到小基本按0.5倍四舍五入遞減。如Ra50、Ra25、Ra12.5、Ra6.3、如Ra3.2、Ra1.6、Ra0.8、Ra0.4等。
這些都是機械制圖基本知識，制圖是一種工程語言，掌握這些基本的知識，才能讀懂圖紙。
