物理九級電路圖題(九年級上冊物理電路知識點總結)
1.九年級上冊物理電路知識點總結
串聯電路總電阻的計算公式：
∵U總=U1+U2=IR1+IR2=I(R1+R2) （串聯電路中的電流規律：I=I1=I2）
又∵I=U/R
∴R總=U/I=I(R1+R2)/I=R1+R2 （串聯電路中的電壓規律：U=U1+U2）
并聯電路總電阻的計算公式：
∵I總=I1+I2=U/R1+U/R2 （并聯電路中的電流規律：I=I1+I2）
∴R總=U/I=U/(U/R1+U/R2)=1/(1/R1+1/R2)=R1R2/R1+R2 （并聯電路中的電壓規律：U=U1=U2）
串聯電路的分壓原理：
U1:U2=R1:R2
并聯電路中的分流原理：
I1:I2=R2:R1
串聯電路中：
(1)電阻關系：R=R1+R2+R3
(2)電流關系：I=I1=I2=I3
(3)電壓關系：U=U1+U2+U3
并聯電路中：
(1)電阻關系：1/R=1/R1+1/R2+1/R3
(2)電流關系：I=I1+I2+I3
(3)電壓關系：U=U1=U2=U3
2.初三物理電路圖講解
先分析電路，不用著急連電源，先找那些用電器和電表是并聯的，找哪些是串聯的，最后連總電路。但是要注意一點：電流表和電壓表的接線柱不要接反了，否則的話要扣分的。 補充：
1.首先從正極出發，然后回到負極.
2.遇到復雜的電路圖，先按照簡單的串聯或并聯的畫法一點一點分解.
3.要注意畫的導線不能夠交叉.
4.注意電流表和電路表的區別.
5，畫完電路圖后，自己按照正極出發的方向，走一遍，看看行不行.
6.重點注意電表要從正接線柱到負接線柱
7.注意電路是否會短路
3.九年級物理電學知識點(重點)
【電 學 部 分】
1、電流強度：I=Q電量/t
2、電阻：R=ρL/S {ρ：電阻率（Ω?m）,L：導體的長度,S：導體橫截面積（m2）}
3、歐姆定律：I=U/R
4、焦耳定律：
(1)、Q=I2Rt普適公式）
(2)、Q=UIt=Pt=UQ電量=U2t/R （純電阻公式）
5、串聯電路：
(1)、I=I1=I2
(2)、U=U1+U2
(3)、R=R1+R2
(4)、U1/U2=R1/R2 （分壓公式）
(5)、P1/P2=R1/R2
6、并聯電路：
(1)、I=I1+I2
(2)、U=U1=U2
(3)、1/R=1/R1+1/R2 [ R=R1R2/(R1+R2)]
(4)、I1/I2=R2/R1（分流公式）
(5)、P1/P2=R2/R1
7定值電阻：
(1)、I1/I2=U1/U2
(2)、P1/P2=I12/I22
(3)、P1/P2=U12/U22
8電功：
(1)、W=UIt=Pt=UQ （普適公式）
(2)、W=I2Rt=U2t/R （純電阻公式）
9電功率：
(1)、P=W/t=UI （普適公式）
(2)、P=I2R=U2/R （純電阻公式）
R1=U1^2/P=4/3 R2=U2^2/P=144/3 =48 串聯有：I=U3/R總=15/(48+4/3)=45/148
P1=I^2*R1=(45/148)^2*4/3=0.123 w
P2=I^2*R2=(45/148)^2*48=4.438 w
4.物理初三電路知識要點
一、物體帶電：物體具有【吸引細小顆?！康男再|(zhì)，即帶了電，或者說帶了電荷。使物體帶電的方法：（1）【摩擦起電】（2）【感應起電】
二、兩種電荷：自然界只有兩種電荷：（1）用【絲綢】摩擦過的【玻璃棒】所帶電荷是正電荷； （2）用【毛皮】摩擦過的【橡膠棒】所帶電荷是負電荷。
三、電荷間的相互作用：1、同種電荷互相【相互吸引】；2、異種電荷互相【排斥】。
四、檢驗物體是否帶電的方法：1、根據帶電體的【】和電荷間相互作用來判斷。2、用驗電器檢驗（驗電器是利用【同重點和相互排斥】的性質制成的一種檢驗物體【是否帶電】的儀器）。
五、電荷量：電荷的【多少】叫電荷量，用符號【Q】表示；電荷量的國際單位是【庫倫】，用符號【C】表示。
六、中和現象：放在一起的【帶異種電荷的帶電體】電荷相互抵消呈中性的現象。
七、摩擦起電的原因：物體的帶電是由于【電子轉移】的結果，得到電子的物體由于 而帶【負】電；失去電子的物體由于 而帶【正】電。摩擦起電并不是【產生】了電，只是【自由移動的電子】從一個物體【轉移】到了另一個物體。
八、電流：【負電荷】的【定向移動】移動形成電流。維持電路中有持續電流的條件：（1）【電源】；（2）【閉合電路】。人們規定【正電荷】定向移動的方向?yàn)殡娏鞯姆较颉０催@個規定，在電源外部，電流是從電源的【正極】出發，流向電源的【負極】。金屬導電靠的是【自由移動的電子】，其運動方向與規定的電流方向【相反】。
九、電源：1、電源是能夠提供【電能】的裝置。2、從能量角度看，電源是將【其他】的能轉化為【電能】能的裝置。
十、導體、絕緣體：
1、【能夠?qū)щ姟康奈矬w叫導體，如金屬、石墨、人體、大地和酸、堿、鹽的水溶液等。
2、【不能夠?qū)щ姟康奈矬w叫絕緣體，如橡膠、玻璃、陶瓷、塑料、油、純水等。
3、導體容易導電的原因：在導體中存在著大量的【自由】電荷。
4、絕緣體不容易導電的原因：絕緣體中的電荷幾乎不能【自由移動】。
5、導體與絕緣體之間沒有嚴格的界限，在一定條件下可以相互【轉化】。（如：燒紅了的玻璃就是導體）
十一、電路和電路圖：
1、電路：把【電源】、【開關】、【用電器】用【導線】連接起來組成的【閉合電路】的路徑。
2、用電器：也叫負載，是利用【電】來工作的設備，是將【電】能轉化成【其他形式】能的裝置。
3、導線：連接各電路元件的導體，是電流的通道，可以輸送【電流】。
4、開關：控制【電路】通斷。
5、通路：電路閉合，處處連通，電路中有電流。
6、開路：因電路某一處斷開，而使電路中沒有電流（除開關外是故障）。
7、短路：電流未經過【用電器】而直接回到電源的現象（相當于電路縮短）。
8、短路的危害：可以燒壞電源，損壞電路設備引起火災。
9、電路圖：用【】表示電路連接情況的圖。
十二、串聯電路
1、概念：把電路元件【首尾相連】連接起來。
2、特點：（1）通過一個元件的電流【繼續】另一個元件，電流只有【1】條路徑；（2）電路中只須【1】個開關控制。且開關的位置對電路【沒有】影響。
十三、并聯電路
1、概念：把電路元件【首首相連，尾尾相接】連接起來（并列元件兩端才有公共端）。
2、特點：（1）干路電流在分支處，分成【若干】條（或多條）支路；（2）各元件可以【單獨】工作，互不干擾；（3）干路開關控制【所有之路】，支路開關只控制【該支路】。
有幾個空木有填出來。。。將就下~

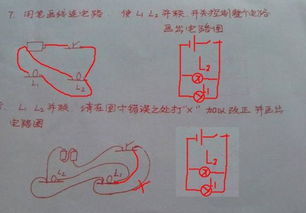

5.物理電路圖的詳細例題
畫電路圖首先克服怕難思想，然后要掌握方法。
畫電路圖題型大約可分為以下幾種：
1、看實物畫出電路圖。2、看圖連元件作圖。3、根據要求設計電路。4、識別錯誤電路，并畫出正確的圖。一般考試就以上四種作圖，下面就它們的作圖方法詳細說明。
（一）看實物畫電路圖，關鍵是在看圖，圖看不明白，就無法作好圖，中考有個內部規定，混聯作圖是不要求的，那么你心里應該明白實物圖實際上只有兩種電路，一種串聯，另一種是并聯，串聯電路非常容易識別，先找電源正極，用鉛筆尖沿電流方向順序前進直到電源負極為止。明確每個元件的位置，然后作圖。順序是：先畫電池組，按元件排列順序規范作圖，橫平豎直，轉彎處不得有元件若有電壓表要準確判斷它測的是哪能一段電路的電壓，在檢查電路無誤的情況下，將電壓表并在被測電路兩端。對并聯電路，判斷方法如下，從電源正極出發，沿電流方向找到分叉點，并標出中文“分”字，（遇到電壓表不理它，當斷開沒有處理）用兩支鉛筆從分點開始沿電流方向前進，直至兩支筆尖匯合，這個點就是匯合點。并標出中文“合”字。首先要清楚有幾條支路，每條支路中有幾個元件，分別是什么。特別要注意分點到電源正極之間為干路，分點到電源負極之間也是干路，看一看干路中分別有哪些元件，在都明確的基礎上開始作電路圖，具體步驟如下：先畫電池組，分別畫出兩段干路，干路中有什么畫什么。在分點和合點之間分別畫支路，有幾條畫幾條（多數情況下只有兩條支路），并準確將每條支路中的元件按順序畫規范，作圖要求橫平豎直，鉛筆作圖檢查無誤后，將電壓表畫到被測電路的兩端。
（二）看電路圖連元件作圖
方法：先看圖識電路：混聯不讓考，只有串，并聯兩種，串聯容易識別重點是并聯。若是并聯電路，在電路較長上找出分點和合點并標出。并明確每個元件所處位置。（首先弄清楚干路中有無開并和電流表）連實物圖，先連好電池組，找出電源正極，從正極出發，連干路元件，找到分點后，分支路連線，千萬不能亂畫，順序作圖。直到合點，然后再畫另一條支路[注意導線不得交叉，導線必須畫到接線柱上（開關，電流表，電壓表等）接電流表，電壓表的要注意正負接線柱]遇到滑動變阻器，必須一上，一下作圖，檢查電路無誤后，最后將電壓表接在被測電路兩端。
（三）設計電路方法如下：
首先讀題、審題、明電路，（混聯不要求）一般只有兩種電路，串聯和并聯，串聯比較容易，關鍵在并聯要注意干路中的開關和電流表管全部電路，支路中的電流表和開關只管本支路的用電器，明確后分支路作圖，最后電壓表并在被測用電器兩端。完畢檢查電路，電路作圖必須用鉛筆，橫平豎直，轉彎處不得畫元件，作圖應規范。
（四）識別錯誤電路一般錯誤發生有下列幾種情況：
1、是否產生電源短路，也就是電流不經過用電器直接回到電源負極；
2、是否產生局部短接，被局部短路的用電器不能工作；
3、是否電壓表、電流表和正負接線柱錯接了，或者量程選的不合適（過大或過小了）；
4、滑動變阻器錯接了（全上或全下了）。
6.初三物理電路圖講解
原發布者：qifeng1223
如何看懂電路圖2--電源電路單元前面介紹了電路圖中的元器件的作用和符號。一張電路圖通常有幾十乃至幾百個元器件，它們的連線縱橫交叉，形式變化多端，初學者往往不知道該從什么地方開始，怎樣才能讀懂它。其實電子電路本身有很強的規律性，不管多復雜的電路，經過分析可以發現，它是由少數幾個單元電路組成的。好象孩子們玩的積木，雖然只有十來種或二三十種塊塊，可是在孩子們手中卻可以搭成幾十乃至幾百種平面圖形或立體模型。同樣道理，再復雜的電路，經過分析就可發現，它也是由少數幾個單元電路組成的。因此初學者只要先熟悉常用的基本單元電路，再學會分析和分解電路的本領，看懂一般的電路圖應該是不難的。按單元電路的功能可以把它們分成若干類，每一類又有好多種，全部單元電路大概總有幾百種。下面我們選最常用的基本單元電路來介紹。讓我們從電源電路開始。一、電源電路的功能和組成每個電子設備都有一個供給能量的電源電路。電源電路有整流電源、逆變電源和變頻器三種。常見的家用電器中多數要用到直流電源。直流電源的最簡單的供電方法是用電池。但電池有成本高、體積大、需要不時更換（蓄電池則要經常充電）的缺點，因此最經濟可靠而又方便的是使用整流電源。電子電路中的電源一般是低壓直流電，所以要想從220伏市電變換成直流電，應該先把220伏交流變成低壓交流電，再用整流電路變成脈動的直流電，最后用濾波電路濾除脈動直流電中的交流
