數字電路試題及答案(要期末考試了,求數字電路和物理試題及答案)
1.要期末考試了,求數字電路和物理試題及答案
期末考試試題 課程名稱 《數字電子技術》 適用專業自動化、測控 考試時間 （ 120 ）分鐘 一、填空題（22分每空2分） 1、， 。
2、JK觸發器的特性方程為： 。 3、單穩態觸發器中，兩個狀態一個為 態，另一個為 態.多諧振蕩器兩個狀態都為 態， 施密特觸發器兩個狀態都為 態. 4、組合邏輯電路的輸出僅僅只與該時刻的 有關， 而與 無關。
5、某數/模轉換器的輸入為8位二進制數字信號（D7~D0），輸出為0~25.5V的模擬電壓。若數字信號的最低位是“1”其余各位是“0”，則輸出的模擬電壓為 。
6、一個四選一數據選擇器，其地址輸入端有 個。 二、化簡題（15分 每小題5分） 用卡諾圖化簡邏輯函數，必須在卡諾圖上畫出卡諾圈? 1) Y(A,B,C,D)=∑m(0,1,2,3,4,5,6,7,13,15) 2） 利用代數法化簡邏輯函數，必須寫出化簡過程 3） 三、畫圖題（10分 每題5分） 據輸入波形畫輸出波形或狀態端波形（觸發器的初始狀態為0）. 1、2、四、分析題（17分） 1、分析下圖，并寫出輸出邏輯關系表達式，要有分析過程（6分） 2、電路如圖所示，分析該電路，畫出完全的時序圖，并說明電路的邏輯功能，要有分析過程（11分） 五、設計題（28分） 1、用紅、黃、綠三個指示燈表示三臺設備的工作情況：綠燈亮表示全部正常；紅燈亮表示有一臺不正常；黃燈亮表示兩臺不正常；紅、黃燈全亮表示三臺都不正常。
列出控制電路真值表，要求用74LS138和適當?shù)呐c非門實現此電路（20分） 2、中規模同步四位二進制計數器74LS161的功能表見附表所示；請用反饋預置回零法設計一個六進制加法計數器。（8分） 六、分析畫圖題（8分） 畫出下圖所示電路在 作用下，輸出電壓的波形和電壓傳輸特性 74LS138功能表如下： 輸 入 輸 出 G1 G2A G2B C B A Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7 * H * * * H L * * H L L H L L H L L H L L H L L H L L H L L H L L * * * * * * * * * L L L L L H L H L L H H H L L H L H H H L H H H H H H H H H H H H H H H H H H H H H H H H H H H L H H H H H H H H L H H H H H H H H L H H H H H H H H L H H H H H H H H L H H H H H H H H L H H H H H H H H L H H H H H H H H L 74LS161功能表 清零 RD 預置 LD 使能 EP ET 時鐘 CP 預置數據輸入 D C B A 輸出 QD QC QB QA L H H H H * L H H H * * * * L * * L H H * ↑ * * ↑ **** D C B A **** **** **** L L L L D C B A 保 持 保 持 計 數 04級自動化、測控《數字電子技術》A卷答案 一、填空題（22分每空2分） 1、A, 2、3、穩態，暫穩態，暫穩態，穩態 4、輸入，電路原先狀態 5、0.1V 6、兩 二、化簡題（15分 每小題5分） 1)Y(A,B,C,D)=∑m(0,1,2,3,4,5,6,7,13,15)= 2) 3） 三、畫圖題（10分 每題5分） 1、2、四、分析題（17分） 1、（6分） 2、（11分）五進制計數器 五、設計題（28分） 1、（20分） 1）根據題意，列出真值表 由題意可知，令輸入為A、B、C表示三臺設備的工作情況，“1”表示正常，“0”表示不正常，令輸出為R,Y,G表示紅、黃、綠三個批示燈的 狀態，“1”表示亮，“0”表示滅。
A B C R Y G 0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 1 1 1 0 0 1 0 0 1 0 1 0 0 0 1 0 1 0 0 1 0 0 0 0 1 (2)由真值表列出邏輯函數表達式為： （3）根據邏輯函數表達式，選用譯碼器和與非門實現，畫出邏輯電路圖。 2、（8分） 六、分析畫圖題（8分） 《數字電子技術基礎》試題（第一套） 一、填空題：（每空1分，共15分） 1.邏輯函數 的兩種標準形式分別為（ ）、（ ）。
2.將2004個“1”異或起來得到的結果是（ ）。 3.半導體存儲器的結構主要包含三個部分，分別是（ ）、（ ）、（ ）。
4.8位D/A轉換器當輸入數字量10000000為5v。若只有最低位為高電平，則輸出電壓為（ ）v；當輸入為10001000，則輸出電壓為（ ）v。
5.就逐次逼近型和雙積分型兩種A/D轉換器而言，（ ）的抗干擾能力強，（ ）的轉換速度快。 6.由555定時器構成的三種電路中，（ ）和（ ）是脈沖的整形電路。
7.與PAL相比，GAL器件有可編程的輸出結構，它是通過對（ ）進行編程設定其（ ）的工作模式來實現的，而且由于采用了（ ）的工藝結構，可以重復編程，使它的通用性很好，使用更為方便靈活。 二、根據要求作題： （共15分） 1. 將邏輯函數 P=AB+AC寫成“與或非”表達式，并用“集電極開路與非門”來實現。
2. 圖1、2中電路均由CMOS門電路構成，寫出P、Q 的表達式，并畫出對應A、B、C的P、Q波形。 三、分析圖3所示電路： （10分） 1） 試寫出8選1數據選擇器的輸出函數式； 2） 畫出A2、A1、A0從000~111連續變化時，Y的波形圖； 3） 說明電路的邏輯功能。
四、設計“一位十進制數”的四舍五入電路（采用8421BCD碼）。要求只設定一個輸出，并畫出用最少“與非門”實現的邏輯電路圖。
（15分） 五、已知電路及CP、A的波形如圖4(a) (b)所示，設觸發器的初態均為“0”，試畫出輸出端B和C 的波形。 （8分） B C 六、用T觸發器和異或門構成的某種電路如圖5(a)所示，在示波器上觀察到波形如圖5(b)所示。
試問該電路是如何連接的？請在原圖上畫出正確的連接圖，并標明T的取值。 （6分） 七、圖6所示是16*4位ROM和同步十六進制加法計數器74LS161組。
2.數字電路的期末考試資料
《數字邏輯電路》試卷
一、填空題：（每空1分，共20分）
1、數字邏輯電路按其功能可分為（ ）和（ ）兩大類。
2、“與非”門的邏輯功能是有0出（ ），全1出（ ）。
3、TTL門電路的工作電源電壓均為（ ），TTL門電路輸入端懸空相當于接（ ）電平。
4、n個變量的函數的全體最小項之或恒為（ ），任何兩個最小項之與恒為（ ）。
5、數據選擇器也叫（ ），是（ ）個數入數據對（ ）個輸出端。
6、觸發器按邏輯功能可分為（ ）、（ ）、（ ）和（ ）等四種。
7、邊沿觸發器可避免電位式觸發器多次（ ）和（ ）的弊端。
8、時序邏輯電路當前輸出不僅與當時的（ ）有關，而且還與過去時刻的（ ）有關。
9、施密特觸發器具有（ ）特性。

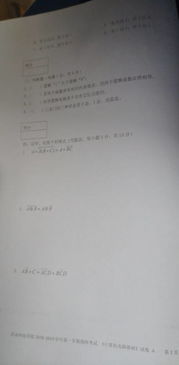

二、證明題：（每小題10分，共20分）
1、A+BC=(A+B)(A+C)
[u] [/u] [u] [/u]
2、AB+ AC+BCD=AB+AC
三、化簡題：（每小題10分，共20分）
[u] [/u]
1、F= ABC+A+B+C （代數法）
2、F=(A、B、C)= m(3、5、6、7) （卡諾圖法，要求畫出卡諾圖）
四、問答題：（每小題5分，共20分）
1、什么叫邏輯變量？
2、什么叫組合邏輯電路？
3、什么叫驅動方程？
4、數字邏輯電路按其功能有哪兩種類型？
五、設計題：（20分）
用74151數據選擇器實現下列函數？
F=(A、B、C)= m(2、3、4、7)
3.求電子電路基礎試題,越簡單越好
第三章 邏輯門電路 [題3.1] 選擇題1. 三態門輸出高阻狀態時， 是正確的說法。
A.用電壓表測量指針不動 B.相當于懸空 C.電壓不高不低 D.測量電阻指針不動2. 以下電路中可以實現“線與”功能的有 。A.與非門 B.三態輸出門 C.集電極開路門 D.漏極開路門3.以下電路中常用于總線應用的有 。
A.TSL門 B.OC門 C.漏極開路門 D.CMOS與非門4.三極管作為開關使用時，要提高開關速度，可 。A.降低飽和深度 B.增加飽和深度 C.采用有源泄放回路 D.采用抗飽和三極管5.TTL電路在正邏輯系統中，以下各種輸入中 相當于輸入邏輯“1”。
A.懸空 B.通過電阻2.7kΩ接電源 C.通過電阻2.7kΩ接地 D.通過電阻510Ω接地6.對于TTL與非門閑置輸入端的處理，可以 。A.接電源 B.通過電阻3kΩ接電源 C.接地 D.與有用輸入端并聯7.CMOS數字集成電路與TTL數字集成電路相比突出的優點是 。
A.微功耗 B.高速度 C.高抗干擾能力 D.電源范圍寬8.邏輯表達式Y=AB可以用 實現。A.正或門 B.正非門 C.正與門 9.要使TTL與非門工作在轉折區，可使輸入端對地外接電阻RI 。
A.>RON B.ROFF10.與CT4000系列相對應的國際通用標準型號為 。A.CT74S肖特基系列 B. CT74LS低功耗肖特基系列 C.CT74L低功耗系列 D. CT74H高速系列 [題3.2] 判斷題（正確打√，錯誤的打*）1.TTL與非門的多余輸入端可以接固定高電平。
（ ）2. 當TTL與非門的輸入端懸空時相當于輸入為邏輯1。( )3.普通的邏輯門電路的輸出端不可以并聯在一起，否則可能會損壞器件。
（ ）4. CMOS OD門（漏極開路門）的輸出端可以直接相連，實現線與。（ ）5.CMOS或非門與TTL或非門的邏輯功能完全相同。
（ ）6.三態門的三種狀態分別為：高電平、低電平、不高不低的電壓。（ ）7.TTL OC門（集電極開路門）的輸出端可以直接相連，實現線與。
（ ） 8.一般TTL門電路的輸出端可以直接相連，實現線與。（ ）9.兩輸入端四與非門器件74LS00與7400的邏輯功能完全相同。
（ ）10.TTL集電極開路門輸出為1時由外接電源和電阻提供輸出電流。（ ）11.TTL OC門（集電極開路門）的輸出端可以直接相連，實現線與。
（ ） [題3.3] 填空題1. 集電極開路門的英文縮寫為 門，工作時必須外加 和 。2.OC門稱為 門，多個OC門輸出端并聯到一起可實現 功能。
3.TTL與非門電壓傳輸特性曲線分為 區、區、區、區。4.集成邏輯門電路主要有 電路和 電路。
5.TTL與非門空載時輸出高電平為 V，輸出低電平為 V，閾值電壓Vth約為 V。6.CMOS門電路中不用的輸入端不允許 。
CMOS電路中通過大電阻輸入端接地，相當于接 ；而通過電阻接Vdd，相當于接 。7.TTL與非門是 極型集成電路，由 組成，電路工作在 狀態。
8.CMOS邏輯門是 極型集成電路，由 管組成，電路工作在 狀態。[題3.4] 二極管門電路如圖所示，已知二極管VD1、VD2導通壓降為0.7V，試回答下列問題： （1）A接10V,B接0.3V時，輸出VO 為多少伏？（2）A、B都接10V,VO為多少伏？ （3）A接10V,B懸空，用萬用表測B 端電壓，VB為多少伏？ （4）A接0.3V,B懸空，測VB時應為多少伏？ [題3.5] 對于如圖所示的各種電路及圖所示的輸入波形，試畫出F1~F4的波形。
圖 圖 [題3.6] 某TTL反相器的主要參數為IIH=20μA,IIL=1.4mA;IOH=400μA,IOL=14mA，求它能帶多少個同樣的門？[題3.7] 在圖所示電路中，輸入圖所示的電壓波形時，試畫出Y的波形，并寫出邏輯表達式。圖 圖 [題3.8] 試說明下列各種門電路中哪些可以將輸出端并聯使用（輸入端的狀態不一定相同） （1）具有推拉式輸出級的TTL門電路；（2）TTL門電路中的OC門；（3）TTL門電路的三太輸出門；（4）普通的CMOS門；（5）漏極開路輸出的CMOS門電路；（6）CMOS門電路的三態輸出門。
[題3.9] 分析如圖所示CMOS門電路，哪些能正常工作，哪些不能，寫出能正常工作電路輸出信號的邏輯表達式。（a） (b) (c) (d) (e) (f) 技 能 題 [題3.10] 有一個車間，用紅、黃兩個指示燈表示3臺設備的工作情況，若一臺設備出現故障，則黃燈亮；若兩臺設備出現故障，則紅燈亮；若三臺設備出現故障，則紅燈和黃燈同時亮。
試用與非門和異或門設計一個能實現此要求的邏輯電路。[題3.11] 試用與非門設計一個A、B、C、D 4人表決電路，當表決某提案時，多數人同意，提案通過，且A、B具有同等否決權。
第三章答案 [題3.1] 選擇題1. ABD 2. CD 3. A 4. ACD 5. ABC 6. ABD 7. ACD 8. C 9. C 10. B [題3.2] 判斷題1.√ 2.√ 3.√ 4.√ 5.√ 6.* 7.√ 8.* 9. √ 10. √ 11. √ [題3.3] 填空題1.OC 電源 負載 2.集電極開路門 線與3.飽和區 轉折區 線性區 截止區。
