cpu的最重要(CPU的基本常識)
1.CPU的基本常識
CPU 參數詳解 CPU是Central Processing Unit（中央處理器）的縮寫，CPU一般由邏輯運算單元、控制單元和存儲單元組成。
在邏輯運算和控制單元中包括一些寄存器，這些寄存器用于CPU在處理數據過程中數據的暫時保存。大家需要重點了解的CPU主要指標/參數有： 1.主頻 主頻，也就是CPU的時鐘頻率，簡單地說也就是CPU的工作頻率，例如我們常說的P4（奔四）1.8GHz，這個1.8GHz(1800MHz)就是CPU的主頻。
一般說來，一個時鐘周期完成的指令數是固定的，所以主頻越高，CPU的速度也就越快。主頻=外頻X倍頻。
此外，需要說明的是AMD的Athlon XP系列處理器其主頻為PR(Performance Rating)值標稱，例如Athlon XP 1700+和1800+。舉例來說，實際運行頻率為1.53GHz的Athlon XP標稱為1800+，而且在系統開機的自檢畫面、Windows系統的系統屬性以及WCPUID等檢測軟件中也都是這樣顯示的。

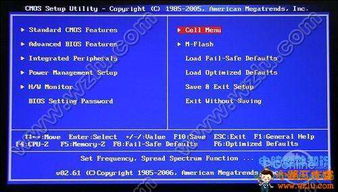

2.外頻 外頻即CPU的外部時鐘頻率，主板及CPU標準外頻主要有66MHz、100MHz、133MHz幾種。此外主板可調的外頻越多、越高越好，特別是對于超頻者比較有用。
3.倍頻 倍頻則是指CPU外頻與主頻相差的倍數。例如Athlon XP 2000+的CPU，其外頻為133MHz，所以其倍頻為12.5倍。
4.接口 接口指CPU和主板連接的接口。主要有兩類，一類是卡式接口，稱為SLOT，卡式接口的CPU像我們經常用的各種擴展卡，例如顯卡、聲卡等一樣是豎立插到主板上的，當然主板上必須有對應SLOT插槽，這種接口的CPU目前已被淘汰。
另一類是主流的針腳式接口，稱為Socket,Socket接口的CPU有數百個針腳，因為針腳數目不同而稱為Socket370、Socket478、Socket462、Socket423等。 5.緩存 緩存就是指可以進行高速數據交換的存儲器，它先于內存與CPU交換數據，因此速度極快，所以又被稱為高速緩存。
與處理器相關的緩存一般分為兩種——L1緩存，也稱內部緩存；和L2緩存，也稱外部緩存。例如Pentium4“Willamette”內核產品采用了423的針腳架構，具備400MHz的前端總線，擁有256KB全速二級緩存，8KB一級追蹤緩存，SSE2指令集。
內部緩存（L1 Cache） 也就是我們經常說的一級高速緩存。在CPU里面內置了高速緩存可以提高CPU的運行效率，內置的L1高速緩存的容量和結構對CPU的性能影響較大，L1緩存越大，CPU工作時與存取速度較慢的L2緩存和內存間交換數據的次數越少，相對電腦的運算速度可以提高。
不過高速緩沖存儲器均由靜態RAM組成，結構較復雜，在CPU管芯面積不能太大的情況下，L1級高速緩存的容量不可能做得太大，L1緩存的容量單位一般為KB。 外部緩存（L2 Cache） CPU外部的高速緩存，外部緩存成本昂貴，所以Pentium 4 Willamette核心為外部緩存256K，但同樣核心的賽揚4代只有128K。
6.多媒體指令集 為了提高計算機在多媒體、3D圖形方面的應用能力，許多處理器指令集應運而生，其中最著名的三種便是Intel的MMX、SSE/SSE2和AMD的3D NOW！指令集。理論上這些指令對目前流行的圖像處理、浮點運算、3D運算、視頻處理、音頻處理等諸多多媒體應用起到全面強化的作用。
7.制造工藝 早期的處理器都是使用0.5微米工藝制造出來的，隨著CPU頻率的增加，原有的工藝已無法滿足產品的要求，這樣便出現了0.35微米以及0.25微米工藝。制作工藝越精細意味著單位體積內集成的電子元件越多，而現在，采用0.18微米和0.13微米制造的處理器產品是市場上的主流，例如Northwood核心P4采用了0.13微米生產工藝。
而在2003年，Intel和AMD的CPU的制造工藝會達到0.09毫米。 8.電壓（Vcore） CPU的工作電壓指的也就是CPU正常工作所需的電壓，與制作工藝及集成的晶體管數相關。
正常工作的電壓越低，功耗越低，發熱減少。CPU的發展方向，也是在保證性能的基礎上，不斷降低正常工作所需要的電壓。
例如老核心Athlon XP的工作電壓為1.75v，而新核心的Athlon XP其電壓為1.65v 9.封裝形式 所謂CPU封裝是CPU生產過程中的最后一道工序，封裝是采用特定的材料將CPU芯片或CPU模塊固化在其中以防損壞的保護措施，一般必須在封裝后CPU才能交付用戶使用。CPU的封裝方式取決于CPU安裝形式和器件集成設計，從大的分類來看通常采用Socket插座進行安裝的CPU使用PGA（柵格陣列）方式封裝，而采用Slot x槽安裝的CPU則全部采用SEC（單邊接插盒）的形式封裝。
現在還有PLGA(Plastic Land Grid Array)、OLGA(Organic Land Grid Array)等封裝技術。由于市場競爭日益激烈，目前CPU封裝技術的發展方向以節約成本為主。
10.整數單元和浮點單元 ALU—運算邏輯單元，這就是我們所說的“整數”單元。數學運算如加減乘除以及邏輯運算如“OR、AND、ASL、ROL”等指令都在邏輯運算單元中執行。
在多數的軟件程序中，這些運算占了程序代碼的絕大多數。 而浮點運算單元FPU(Floating Point Unit)主要負責浮點運算和高精度整數運算。
有些FPU還具有向量運算的功能，另外一些則有專門的向量處理單元。 整數處理能力是CPU運算速度最重要的體現，但浮點運算能力是關系到CPU的多媒體、3D圖形處。
2.電腦的CPU基本知識是什么
中央處理器（英文Central Processing Unit,CPU）是一臺計算機的運算核心和控制核心。
CPU、內部存儲器和輸入/輸出設備是電子計算機三大核心部件。其功能主要是解釋計算機指令以及處理計算機軟件中的數據。
CPU由運算器、控制器和寄存器及實現它們之間聯系的數據、控制及狀態的總線構成。差不多所有的CPU的運作原理可分為四個階段：提取（Fetch）、解碼（Decode）、執行（Execute）和寫回（Writeback）。
CPU從存儲器或高速緩沖存儲器中取出指令，放入指令寄存器，并對指令譯碼，并執行指令。所謂的計算機的可編程性主要是指對CPU的編程。
3.關于CPU的基本知識
CPU 參數詳解 CPU是Central Processing Unit（中央處理器）的縮寫，CPU一般由邏輯運算單元、控制單元和存儲單元組成。
在邏輯運算和控制單元中包括一些寄存器，這些寄存器用于CPU在處理數據過程中數據的暫時保存。大家需要重點了解的CPU主要指標/參數有： 1.主頻 主頻，也就是CPU的時鐘頻率，簡單地說也就是CPU的工作頻率，例如我們常說的P4（奔四）1.8GHz，這個1.8GHz(1800MHz)就是CPU的主頻。
一般說來，一個時鐘周期完成的指令數是固定的，所以主頻越高，CPU的速度也就越快。主頻=外頻X倍頻。
此外，需要說明的是AMD的Athlon XP系列處理器其主頻為PR(Performance Rating)值標稱，例如Athlon XP 1700+和1800+。舉例來說，實際運行頻率為1.53GHz的Athlon XP標稱為1800+，而且在系統開機的自檢畫面、Windows系統的系統屬性以及WCPUID等檢測軟件中也都是這樣顯示的。
2.外頻 外頻即CPU的外部時鐘頻率，主板及CPU標準外頻主要有66MHz、100MHz、133MHz幾種。此外主板可調的外頻越多、越高越好，特別是對于超頻者比較有用。
3.倍頻 倍頻則是指CPU外頻與主頻相差的倍數。例如Athlon XP 2000+的CPU，其外頻為133MHz，所以其倍頻為12.5倍。
4.接口 接口指CPU和主板連接的接口。主要有兩類，一類是卡式接口，稱為SLOT，卡式接口的CPU像我們經常用的各種擴展卡，例如顯卡、聲卡等一樣是豎立插到主板上的，當然主板上必須有對應SLOT插槽，這種接口的CPU目前已被淘汰。
另一類是主流的針腳式接口，稱為Socket,Socket接口的CPU有數百個針腳，因為針腳數目不同而稱為Socket370、Socket478、Socket462、Socket423等。 5.緩存 緩存就是指可以進行高速數據交換的存儲器，它先于內存與CPU交換數據，因此速度極快，所以又被稱為高速緩存。
與處理器相關的緩存一般分為兩種——L1緩存，也稱內部緩存；和L2緩存，也稱外部緩存。例如Pentium4“Willamette”內核產品采用了423的針腳架構，具備400MHz的前端總線，擁有256KB全速二級緩存，8KB一級追蹤緩存，SSE2指令集。
內部緩存（L1 Cache） 也就是我們經常說的一級高速緩存。在CPU里面內置了高速緩存可以提高CPU的運行效率，內置的L1高速緩存的容量和結構對CPU的性能影響較大，L1緩存越大，CPU工作時與存取速度較慢的L2緩存和內存間交換數據的次數越少，相對電腦的運算速度可以提高。
不過高速緩沖存儲器均由靜態RAM組成，結構較復雜，在CPU管芯面積不能太大的情況下，L1級高速緩存的容量不可能做得太大，L1緩存的容量單位一般為KB。 外部緩存（L2 Cache） CPU外部的高速緩存，外部緩存成本昂貴，所以Pentium 4 Willamette核心為外部緩存256K，但同樣核心的賽揚4代只有128K。
6.多媒體指令集 為了提高計算機在多媒體、3D圖形方面的應用能力，許多處理器指令集應運而生，其中最著名的三種便是Intel的MMX、SSE/SSE2和AMD的3D NOW！指令集。理論上這些指令對目前流行的圖像處理、浮點運算、3D運算、視頻處理、音頻處理等諸多多媒體應用起到全面強化的作用。
7.制造工藝 早期的處理器都是使用0.5微米工藝制造出來的，隨著CPU頻率的增加，原有的工藝已無法滿足產品的要求，這樣便出現了0.35微米以及0.25微米工藝。制作工藝越精細意味著單位體積內集成的電子元件越多，而現在，采用0.18微米和0.13微米制造的處理器產品是市場上的主流，例如Northwood核心P4采用了0.13微米生產工藝。
而在2003年，Intel和AMD的CPU的制造工藝會達到0.09毫米。 8.電壓（Vcore） CPU的工作電壓指的也就是CPU正常工作所需的電壓，與制作工藝及集成的晶體管數相關。
正常工作的電壓越低，功耗越低，發熱減少。CPU的發展方向，也是在保證性能的基礎上，不斷降低正常工作所需要的電壓。
例如老核心Athlon XP的工作電壓為1.75v，而新核心的Athlon XP其電壓為1.65v 9.封裝形式 所謂CPU封裝是CPU生產過程中的最后一道工序，封裝是采用特定的材料將CPU芯片或CPU模塊固化在其中以防損壞的保護措施，一般必須在封裝后CPU才能交付用戶使用。CPU的封裝方式取決于CPU安裝形式和器件集成設計，從大的分類來看通常采用Socket插座進行安裝的CPU使用PGA（柵格陣列）方式封裝，而采用Slot x槽安裝的CPU則全部采用SEC（單邊接插盒）的形式封裝。
現在還有PLGA(Plastic Land Grid Array)、OLGA(Organic Land Grid Array)等封裝技術。由于市場競爭日益激烈，目前CPU封裝技術的發展方向以節約成本為主。
10.整數單元和浮點單元 ALU—運算邏輯單元，這就是我們所說的“整數”單元。數學運算如加減乘除以及邏輯運算如“OR、AND、ASL、ROL”等指令都在邏輯運算單元中執行。
在多數的軟件程序中，這些運算占了程序代碼的絕大多數。 而浮點運算單元FPU(Floating Point Unit)主要負責浮點運算和高精度整數運算。
有些FPU還具有向量運算的功能，另外一些則有專門的向量處理單元。 整數處理能力是CPU運算速度最重要的體現，但浮點運算能力是關系到CPU的多媒體。
4.電腦硬件之處理器cpu基礎知識有哪些詳解?
1）前端總線：英文名稱叫Front Side Bus，一般簡寫為FSB。
前端總線是CPU跟外界溝通的唯一通道，處理器必須通過它才能獲得數據，也只能通過它來將運算結果傳送出其他對應設備。前端總線的速度越快，CPU的數據傳輸就越迅速。
前端總線的速度主要是用前端總線的頻率來衡量，前端總線的頻率有兩個概念：一就是總線的物理工作頻率（即我們所說的外頻），二就是有效工作頻率（即我們所說的FSB頻率），它直接決定了前端總線的數據傳輸速度。 由于INTEL跟AMD采用了不同的技術，所以他們之間FSB頻率跟外頻的關系式也就不同了：現時的INTEL處理器的兩者的關系是：FSB頻率=外頻X4；而AMD的就是：FSB頻率=外頻X2。
舉個例子：P4 2。8C的FSB頻率是800MHZ，由那公式可以知道該型號的外頻是200MHZ了；又如BARTON核心的Athlon XP2500+ ，它的外頻是166MHZ，根據公式，我們知道它的FSB頻率就是333MHZ了！目前的Pentium 4處理器已經有了800MHZ的前端總線頻率，而AMD處理器的最高FSB頻率為400MHZ，這一點Intel處理器還是比較有優勢的。
2）二級緩存：也就是L2 Cache，我們平時簡稱L2。主要功能是作為后備數據和指令的存儲。
L2的容量的大小對處理器的性能影響很大，尤其是商業性能方面。L2因為需要占用大量的晶體管，是CPU晶體管總數中占得最多的一個部分，高容量的L2成本相當高！所以INTEL和AMD都是以L2容量的差異來作為高端和低端產品的分界標準！現在市面上的CPU的L2有低至64K，也有高達1024K的，當然它們之間的價格也有十分大的差異。
3）制造工藝：我們經常說的0。18微米、0。
13微米制程，就是指制造工藝。制造工藝直接關系到CPU的電氣性能。
而0。18微米、0。
13微米這個尺度就是指的是CPU核心中線路的寬度。線寬越小，CPU的功耗和發熱量就越低，并可以工作在更高的頻率上了。
所以0。18微米的CPU能夠達到的最高頻率比0。
13微米CPU能夠達到的最高頻率低，同時發熱量更大都是這個道理。現在主流的CPU基本都是采用0。
13微米這種成熟的制造工藝，最新推出的CPU已經已經發展到0。09微米了，隨著技術的成熟，不久的將來肯定是0。
09微米制造工藝的天下了。 4）流水線：流水線也是一個比較重要的概念。
CPU的流水線指的就是處理器內核中運算器的設計。這好比我們現實生活中工廠的生產流水線。
處理器的流水線的結構就是把一個復雜的運算分解成很多個簡單的基本運算，然后由專門設計好的單元完成運算。 CPU流水線長度越長，運算工作就越簡單，處理器的工作頻率就越高，不過CPU的效能就越差，所以說流水線長度并不是越長越好的。
由于CPU的流水線長度很大程度上決定了CPU所能達到的最高頻率，所以現在INTEL為了提高CPU的頻率，而設計了超長的流水線設計。 5）超線程技術（Hyper-Threading，簡寫為HT）：這是Intel針對Pentium4指令效能比較低這個問題而開發的。
超線程是一種同步多線程執行技術，采用此技術的CPU內部集成了兩個邏輯處理器單元，相當于兩個處理器實體，可以同時處理兩個獨立的線程。 通俗一點說就是能把一個CPU虛擬成兩個，相當于兩個CPU同時運作，超線程實際上就是讓單個CPU能作為兩個CPU使用，從而達到了加快運算速度的目的。
5.電腦處理器基本知識
包括了解它的定義及功能，原理等中央處理器（CPU,Central Processing Unit）是一塊超大規模的集成電路，是一臺計算機的運算核心（Core）和控制核心（ Control Unit）。
它的功能主要是解釋計算機指令以及處理計算機軟件中的數據。中央處理器主要包括運算器（算術邏輯運算單元，ALU,Arithmetic Logic Unit）和高速緩沖存儲器（Cache）及實現它們之間聯系的數據（Data）、控制及狀態的總線（Bus）。
它與內部存儲器（Memory）和輸入/輸出（I/O）設備合稱為電子計算機三大核心部件。主要功能編輯處理指令英文Processing instructions；這是指控制程序中指令的執行順序。
程序中的各指令之間是有嚴格順序的，必須嚴格按程序規定的順序執行，才能保證計算機系統工作的正確性。執行操作英文Perform an action；一條指令的功能往往是由計算機中的部件執行一系列的操作來實現的。
CPU要根據指令的功能，產生相應的操作控制信號，發給相應的部件，從而控制這些部件按指令的要求進行動作?？刂茣r間英文Control time；時間控制就是對各種操作實施時間上的定時。
在一條指令的執行過程中，在什么時間做什么操作均應受到嚴格的控制。只有這樣，計算機才能有條不紊地工作。
處理數據即對數據進行算術運算和邏輯運算，或進行其他的信息處理。其功能主要是解釋計算機指令以及處理計算機軟件中的數據， 并執行指令。
在微型計算機中又稱微處理器，計算機的所有操作都受CPU控制，CPU的性能指標直接決定了微機系統的性能指標。CPU具有以下4個方面的基本功能：數據通信，資源共享，分布式處理，提供系統可靠性。
運作原理可基本分為四個階段：提?。‵etch）、解碼（Decode）、執行（Execute）和寫回（Writeback）。
6.CPU的相關知識
CPU是英語“Central Processing Unit/中央處理器”的縮寫.CPU一般由邏輯運算單元、控制單元和存儲單元組成
1 主頻 時鐘頻率，主頻越高速度越快。 主頻=外頻X倍頻
2 內存總線速度 也叫系統總線速度，一般等于外頻，就是指CPU與L2（二級緩存）和內存之間的工作頻率。
3 作電壓 CPU制造工藝與主頻提高，工作電壓下降
4CPU擴展指令 Intel—SSE,MMX AMD—3D NOW
5 整數、浮點 整數運算存在于大型辦公軟件，浮點運算主要存在于游戲和制圖軟件中。
6 L1,L2 L1-一級高速緩存，由靜態RAM組成
可稱為內存條 ，儲器是用來存儲程序和數據的部件 ，有了存儲器，才有記憶功能，才能保證正常工作 。儲器的種類很多，按其用途可分為主存儲器和輔助存儲器，主存儲器又稱內存儲器
內存的性能參數：容量、頻率、延遲值 內存寬帶
1存儲速度
內存的存儲速度用存取一次數據的時間來表示，單位為納秒，記為ns,1秒=10億納秒，即1納秒=10ˉ9秒。Ns值越小，表明存取時間越短，速度就越快
2存存儲容量的換算公式為，1GB=1024MB=1024*1024KB
3、CL
CL是CAS Lstency的縮寫，即CAS延遲時間，是指內存縱向地址脈沖的反應時間，是在一定頻率下衡量不同規范內存的重要標志之一
4、SPD芯片
SPD是一個8針256字節的EERROM（可電擦寫可編程只讀存儲器） 芯片.位置一般處在內存條正面的右側， 里面記錄了諸如內存的速度、容量、電壓與行、列地址、帶寬等參數信息
5奇偶驗證
奇偶校驗就是內存每一個字節外又額外增加了一位作為錯誤檢測之用。當CPU返回讀顧儲存的數據時，他會再次相加前8位中存儲的數據，計算結果是否與校驗相一致。當CPU發現二者不同時就會自動處理
6、內存帶寬
從內存的功能上來看，我們可以將內存看作是內存控制器（一般位于北橋芯片中）與CPU之間的橋梁或倉庫。顯然，內存的存儲容量決定“倉庫”的大小，而內存的帶決定“橋梁的寬窄”，兩者缺一不可。 提示：內存帶寬的確定方式為：B表示帶寬、F表于存儲器時鐘頻率、D表示存儲器數據總線位數，則帶寬B=F*D/8
如常見100MHz的SDRAM內存的帶寬=100MHz*64bit/8=800MB/秒
內存類型
支持內存類型是指主板所支持的具體內存類型。不同的主板所支持的內存類型是不相同的。早期的主板使用的內存類型主要有FPM、EDO、，SDRAM、RDRAM，目前主板常見的有DDR、DDR2內存。
FPM內存
EDO內存
SDRAM內存
RDRAM內存
DDR SDRAM內存
DDR2內存
7.cpu的知識
什么是CPU
CPU是電腦系統的心臟，電腦特別是微型電腦的快速發展過程，實質上就是CPU從低級向高級、從簡單向復雜發展的過程。
一、CPU的概念
CPU(Central Processing Unit)又叫中央處理器，其主要功能是進行運算和邏輯運算，內部結構大概可以分為控制單元、算術邏輯單元和存儲單元等幾個部分。按照其處理信息的字長可以分為：八位微處理器、十六位微處理器、三十二位微處理器以及六十四位微處理器等等。
二、CPU主要的性能指標
主頻：即CPU內部核心工作的時鐘頻率，單位一般是兆赫茲（MHz）。這是我們平時無論是使用還是購買計算機都最關心的一個參數，我們通常所說的133、166、450等就是指它。對于同種類的CPU，主頻越高，CPU的速度就越快，整機的性能就越高。
外頻和倍頻數：外頻即CPU的外部時鐘頻率。外頻是由電腦主板提供的，CPU的主頻與外頻的關系是：CPU主頻=外頻*倍頻數。
內部緩存：采用速度極快的SRAM制作，用于暫時存儲CPU運算時的最近的部分指令和數據，存取速度與CPU主頻相同，內部緩存的容量一般以KB為單位。當它全速工作時，其容量越大，使用頻率最高的數據和結果就越容易盡快進入CPU進行運算，CPU工作時與存取速度較慢的外部緩存和內存間交換數據的次數越少，相對電腦的運算速度可以提高。
地址總線寬度：地址總線寬度決定了CPU可以訪問的物理地址空間，簡單地說就是CPU到底能夠使用多大容量的內存。
多媒體擴展指令集（MMX）技術：MMX是Intel公司為增強Pentium CPU 在音像、圖形和通信應用方面而采取的新技術。這一技術為CPU增加了全新的57條MMX指令，這些加了MMX指令的 CPU比普通CPU在運行含有MMX指令的程序時，處理多媒體的能力上提高了60%左右。即使不使用MMX指令的程序，也能獲得15%左右的性能提升。
微處理器在多方面改變了我們的生活，現在認為理所當然的事，在以前卻是難以想象的。六十年代計算機大得可充滿整個房間，只有很少的人能使用它們。六十年代中期集成電路的發明使電路的小型化得以在一塊單一的硅片上實現，為微處理器的發展奠定了基礎。在可預見的未來，CPU的處理能力將繼續保持高速增長，小型化、集成化永遠是發展趨勢，同時會形成不同層次的產品，也包括專用處理器。
8.關于CPU的知識
1、CPU的位和字長
位：在數字電路和電腦技術中采用二進制，代碼只有“0”和“1”，其中無論是 “0”或是“1”在CPU中都是 一“位”。
字長：電腦技術中對CPU在單位時間內（同一時間）能一次處理的二進制數的位數叫字長。所以能處理字長為8位數據的CPU通常就叫8位的CPU。同理32位的CPU就能在單位時間內處理字長為32位的二進制數據。字節和字長的區別：由于常用的英文字符用8位二進制就可以表示，所以通常就將8位稱為一個字節。字長的長度是不固定的，對于不同的CPU、字長的長度也不一樣。8位的CPU一次只能處理一個字節，而32位的CPU一次就能處理4個字節，同理字長為64位的CPU一次可以處理8個字節。
2、前端總線（FSB）頻率
前端總線（FSB）頻率（即總線頻率）是直接影響CPU與內存直接數據交換速度。有一條公式可以計算，即數據帶寬=（總線頻率*數據位寬）/8，數據傳輸最大帶寬取決于所有同時傳輸?shù)臄?shù)據的寬度和傳輸頻率。比方，現在的支持64位的至強Nocona，前端總線是800MHz，按照公式，它的數據傳輸最大帶寬是6.4GB/秒。
外頻與前端總線（FSB）頻率的區別：前端總線的速度指的是數據傳輸?shù)乃俣?，外頻是CPU與主板之間同步運行的速度。也就是說，100MHz外頻特指數字脈沖信號在每秒鐘震蕩一億次；而100MHz前端總線指的是每秒鐘CPU可接受的數據傳輸量是100MHz*64bit÷8bit/Byte=800MB/s。
其實現在“HyperTransport”構架的出現，讓這種實際意義上的前端總線（FSB）頻率發生了變化。IA-32架構必須有三大重要的構件：內存控制器Hub (MCH) ,I/O控制器Hub和PCI Hub，像Intel很典型的芯片組 Intel 7501、Intel7505芯片組，為雙至強處理器量身定做的，它們所包含的MCH為CPU提供了頻率為533MHz的前端總線，配合DDR內存，前端總線帶寬可達到4.3GB/秒。但隨著處理器性能不斷提高同時給系統架構帶來了很多問題。而“HyperTransport”構架不但解決了問題，而且更有效地提高了總線帶寬，比方AMD Opteron處理器，靈活的HyperTransport I/O總線體系結構讓它整合了內存控制器，使處理器不通過系統總線傳給芯片組而直接和內存交換數據。這樣的話，前端總線（FSB）頻率在AMD Opteron處理器就不知道從何談起了。
3、寄存器部件
寄存器部件，包括通用寄存器、專用寄存器和控制寄存器。
通用寄存器又可分定點數和浮點數兩類，它們用來保存指令中的寄存器操作數和操作結果。
通用寄存器是中央處理器的重要組成部分，大多數指令都要訪問到通用寄存器。通用寄存器的寬度決定計算機內部的數據通路寬度，其端口數目往往可影響內部操作的并行性。
專用寄存器是為了執行一些特殊操作所需用的寄存器。
控制寄存器通常用來指示機器執行的狀態，或者保持某些指針，有處理狀態寄存器、地址轉換目錄的基地址寄存器、特權狀態寄存器、條件碼寄存器、處理異常事故寄存器以及檢錯寄存器等。
有的時候，中央處理器中還有一些緩存，用來暫時存放一些數據指令，緩存越大，說明CPU的運算速度越快，目前市場上的中高端中央處理器都有2M左右的二級緩存，高端中央處理器有4M左右的二級緩存。
