液壓原理圖(如何讀懂液壓原理圖)

1.如何讀懂液壓原理圖

為了正確而又迅速地閱讀液壓傳動原理圖，首先要很好地掌握液壓知識，熟悉各種液壓元件地工作原理，功用和特性；了解和掌握液壓系統的各種基本回路和油路的一些性質；熟悉液壓系統的各種控制方法和圖中的符號標記。其次有在工作中聯系實際，多讀多練，通過各種典型的液壓系統了解系統的特點，這對于閱讀新的液壓傳動原理圖可起到觸類旁通和熟能生巧的作用。

如果液壓傳動原理圖附有說明書和動作順序表，可按說明書逐一對照閱讀。如果沒有說明書，而只有一張系統圖（圖上可能附有工作循環表，電磁鐵動作順序表或簡單說明），這時就要求讀者通過分析各種液壓元件作用及油路連通情況，弄清系統工作原理。

閱讀液壓傳動原理圖一般可按下列步驟進行：

1. 了解液壓系統的用途，工作循環，應具有的性能和對液壓系統的各種要求等。

2. 根據工作循環，工作性能和要求等，分析需要哪些基本回路，并弄清各種液壓元件的類型，性能，相互間的聯系和功用。為此首先要弄清楚用半結構圖表示的原件和專用元件的工作原理及性能；其次是閱讀明白液壓缸或液壓馬達；再次閱讀并了解各種控制裝置及變量機構；最后閱讀和掌握輔助裝置。在此基礎上，根據工作循環和工作性能要求分析必須具有哪些基本回路，并在液壓傳動原理圖上逐一地查找出每個回路。

3. 按照工作循環表，仔細分析并依次寫出完成各個動作的相應油液流經路線。為了便于分析，在分析之前最好將液壓系統中的每個液壓原件和各條油路編上號碼。這樣，對分析復雜油路，動作較多的系統尤為重要。

寫油液流經路線時要分清主油路和控制油路。對主油路，應從液壓泵開始寫，一直寫到執行元件，這就構成了進油路線；然后再?gòu)膱?zhí)行元件回油寫到油箱（閉式系統回到液壓泵）。這樣分析，目標明確，不易混亂。

在分析各種狀態時，要特別注意系統從一種工作狀態轉換到另一種工作狀態，是由哪些原件發出的信號，使哪些控制原件動作，從而改變什么通路狀態，達到何種狀態的轉換。在閱讀時還要注意，主油路和控制油路是否有矛盾，是否相互干擾等。在分析各個動作油路的基礎上，列出電磁鐵和其它轉換元件動作順序表。

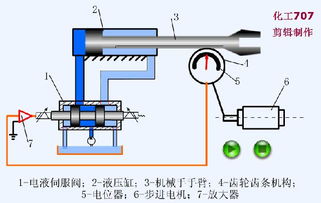

2.怎樣看懂液壓原理圖和電路原理圖

原發布者：dh914234

讀懂液壓原理圖及基本回路橋四廠設備科林東輝一、概述液壓原理圖是使用連線把液壓元件的圖形符號連接起來的一張簡圖，用來描述液壓系統的組成及工作原理。閱讀液壓原理圖的一般步驟。二、了解系統（借助說明書）1、了解液壓設備工作任務，需要完成那些動作，有幾個執行原件。2、了解系統工作要求，如：進給平穩、自動循環、過載保護、液壓泵卸荷等。3、了解系統的動作循環。三、粗略分析系統瀏覽整個系統，確定系統組成原件，對液壓元件進行分類，一般可劃分為能源原件、執行元件、控制調節原件及輔助元件等。最后分析各元件的功能。如下圖，油泵為能源原件，兩個換向伐為控制元件，兩油缸為執行元件，溢流閥和減壓閥為調節原件，油箱為輔助原件。四、整理和簡化油路這一步一般不需要我們來做，我們拿到的圖紙已經是設備生產廠家優化過的，只需去掉一些輔助元件就可以了。五、將系統分解成子系統1、劃分方法（1）按執行原件個數化分子系統。（2）油源單獨劃分為子系統。對于多個油泵供油或變量泵的變量控制復雜，可將油源單獨劃分為子系統。（3）單個執行原件組成的復雜系統還可以再劃分子系統，或進一步分解為多個基本回路，再根據基本回路工作原理進行分析。（4）繪制子系統原理圖，簡單一些的可在思路中劃分出子系統，無需重新繪制。示例如圖油源簡單，有兩個執行元件，可以劃分為兩個子系統，子系統1由油泵、溢流閥、換向閥、油缸組成。子系

3.液壓的基本原理

我們往一個皮袋里灌水，皮袋會鼓起來。

說明水對皮袋有力的作用。水的力是從里面向皮袋內壁壓著的，故叫壓力。

密閉容器里的液體的壓力有個特點：不論是液體內部、還是壓向容器壁的力，到處都一樣大。——即：如果一平方米上有一噸的力量，那么在所有的地方，一平方米上的力都是一噸。

這叫帕斯卡定理。利用這一特點，可以把力放大——在小面積上作用一個小的力，就能在大面積上得到一個大的力——如在一平方厘米上加一公斤力，就可在一平方米上得到10噸的力——因?yàn)?平方米=10000平方厘米。

這就是液壓原理——帕斯卡定理。
