汽車儀表培訓資料(儀表``誰知道)
1.儀表基礎知識``誰知道
原發布者：pinky6173
電氣儀表知識競賽題庫1、電纜廣義的電線電纜亦簡稱為電纜。狹義的電纜是指絕緣電纜。它可定義為：由下列部分組成的集合體，一根或多根絕緣線芯，以及它們各自可能具有的包覆層，總保護層及外護層。電纜亦可有附加的沒有絕緣的導體。?電線電纜的基本結構：導體和絕緣體。2、電流?一般銅導線的安全截流量為5-8A/平方毫米，鋁導線的安全截流量為3-5A/平方毫米。在單相220V線路中，每1KW功率的電流在4-5A左右，在三相負載平衡的三相電路中，每1KW功率的電流在2A左右。也就是說在單相電路中，每1平方毫米的銅導線可以承受1KW功率荷載；三相平衡電路可以承受2-2.5KW的功率。但是電纜的工作電流越大，每平方毫米能承受的安全電流就越小。?電纜允許的安全工作電流口訣：十下五（十以下乘以五）百上二（百以上乘以二）二五三五四三界（二五乘以四，三五乘以三）七零九五兩倍半（七零和九五線都乘以二點五）穿管溫度八九折（隨著溫度的變化而變化，在算好的安全電流數上乘以零點八或零點九）銅線升級算（在同截面鋁芯線的基礎上升一級，如二點五銅芯線就是在二點五鋁芯線上升一級，則按四平方毫米鋁芯線算）裸線加一半（在原已算好的安全電流數基礎上再加一半）3、常用電（線）纜類型?線纜規格型號含義：電線型號中：字母B表示布電線，字母V表示塑料中的聚氯乙烯，字母R表示軟線（導體為很多細絲絞在一起）。還有銅芯符號、硬線（常見的單芯導體）符號省略沒有表示。常用線纜類型：BV-表示單銅芯聚
2.儀表專業知識
一、必須具備的基礎知識
1 熱學、力學、電學、光學、化工分析等方面的基礎知識（高中以上）；
2 有較高的數學知識，線性代數，拉氏變換和模糊數學等方面的基礎知識；
3 有較高的自動化儀表專業的理論知識；
4 有化工工藝，化工原理的基礎理論知識；
5 自動調節原理和化工自動化基本知識；
6 測量、誤差的基本理論；
7 掌握化工儀表維護檢修規程；
8 熟練掌握復雜儀表、高精度儀表、新型儀表、智能儀表的種類、名稱、型號、構造、工作原理及正確的使用方法和維護保養的方法；
9 全面掌握化工單元的自動控制系統的工作過程；
10 掌握工藝生產的特點，工藝對儀表、自動控制提出要求；
11 全面熟練掌握各種復雜的標準計量器具和先進的校驗設備及其附屬設備、使用工具的名稱、型號、性能、作用和正確使用方法與維護保養知識；
12 掌握計量?jī)x表，自動化系統可那發生的事故性質、危害程度及預防方法；
13 數量掌握本工種所配備的各種安全設施和防護用品的性能及使用方法；
14 具有儀表技術管理的基本知識；
15 具有計量管理的全面知識；
16 具有初級焊工的工藝知識；
17 具有電工中級工的專業技術知識；
18 具有接受儀表、自動化專業范圍內的新設備、新理論的基礎知識。
二、必須要具備的專業技能
1 熟練掌握各種復雜的、高精度的、先進的儀表和調節器的維護和檢修、試驗調整和鑒定；
2 能對儀表及自動化系統進行施工準備和安裝調試工作；
3 能根據智能儀表使用說明書的規定進行編程和檢修；
4 能對集散控制系統進行大、中修作業；
5 能根據被調參數的記錄曲線在線改變調節系統的各種參數，以提高系統的調節調節品質；
6 熟練處理整定智能儀表和集散控制系統的各中參數，能正確判斷運行中發生的異常情況，并進行處理；
7 能解決各類儀表，自動化系統運行中的疑難問題，并提出改進意見；
8 根據生產紅的問題，能提出解決儀表，自動化方面的技術方案；
9 能獨立處理在線儀表的復雜情況；
10 熟練掌握各種復雜的標準計量器具和先進的校驗設備的使用方法、性能、結構和維護檢修方法；
11 掌握節流裝置、調節閥的計算方法；
12 掌握流量測量的溫度，壓力的補償計算；
13 掌握調節器參數的工程整定方法，并根據被調參數的記錄曲線改善調節品質；
14 能進行電子電路元件的代換計算，小型變壓器的計算和一般的穩壓電路的設計；
15 能繪制儀表設備示意圖，安裝接線圖；
16 能熟練的看懂儀表，自動化的施工圖；
17 能看懂工藝管道、橋架、脈沖管線和電氣線保護管設備的空視圖。

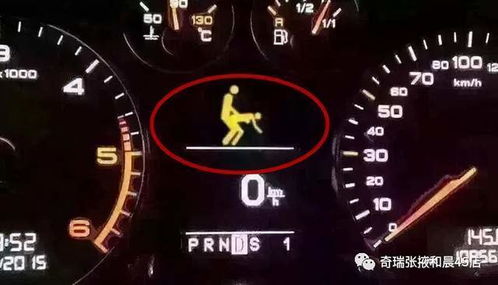

3.新手司機要了解的汽車組合儀表有哪些
轎車常用的組合儀表有：1） 轉速表：這是以每分鐘轉數顯示發動機的轉速，實際轉速是用表上指針的讀數乘以1000。
白色=正常區，紅色=危險區。為了提高經濟性，盡量在所有檔位以較低發動機轉速行駛，并保持車速穩定。
當轉速表在紅色區域內時，不要操作發動機，以防損壞。 2） 車速表：這是用來顯示汽車速度，即每小時公里數。
3） 里程表：這是用來記錄汽車行駛的總公里數。4） 行程表：這是用來記錄汽車在某一段行程中所行駛的公里數。
如果重新設定，按壓車速表下面的按鈕，使其歸零，重新記5） 蓄電池充電指示器：當點火開關接通后將短暫亮起，但發動機開始運轉后就會熄滅。 6） 制動系統故障指示器：制動液液面高度太低時會亮起，應立即檢修。
如果接通點火開關或駐車制動起作用，該指示器會亮起以檢查指示器是否正常。7） 燃油液面高度指示器：指針到了紅區表示燃油箱快空了，應立即加油。
上坡、加速、緊急制動或急轉彎會使燃油液面高度顯示指針波動，因此要想獲得準確的燃油貯存量指示，最好讓汽車處在停止或較平穩的行駛狀態為好。 8） 發動機控制系統指示器：點火開關接通后該燈亮起，但發動機起動后即會熄滅。
噴射正時、點火、怠速和減速斷油都是由電子控制的，如果汽車移動時燈還亮著表示系統可能有故障，這時系統會切換到緊急程序，允許汽車?yán)^續行駛，不過應盡快找到特約售后服務中心。 警告燈亮?xí)r不要長時間行駛，否則可能損壞催化轉換器，增加燃油消耗。
9） 前照燈遠光指示器：遠光啟動時會亮起。10） 安全帶指示器：駕駛?cè)詹果沒系安全帶會亮起。
11 ）轉向信號指示燈：撥動轉向信號操縱桿時，這些指示燈有節奏地閃爍。如果指示燈閃爍的頻率比正常快，表明其中_只轉向信號燈可能有問題。
啟用危險警告時，tt：如車有故障或出事故后的拖車等，應打開故障警報燈，讓轉向信號指示燈前后左右一起閃爍。12） 機油壓力指示器：點火開關接通時亮起，但發動機運轉時即會熄滅。
如果該燈持續亮，應立即關閉發動機，因?yàn)闈?rùn)滑系統可能有故障，須檢修。13） 發動機冷卻液溫度指示器：也叫“水溫表”。
要經常注意該指示器，因?yàn)橐坏┌l(fā)動機過熱，就可能對發動機造成嚴重?fù)p壞〇 —般情況下，指針在刻度左端，發動機尚未達到正常操作溫度（冷）；指針在刻度中央，發動機達到正常操作溫度（正常）；指針在紅區，表明發動機過熱，應立即關閉發動機，檢查散熱器是否缺冷卻液。 14) ABS指示器：點火開關接通時閃亮幾秒鐘。
如果啟動后燈不熄滅或行駛時燈仍然亮，ABS可能有故障，不過汽車的行車制動器還可以正常工作。當然，如果制動器和轉向信號指示燈熔絲有故障，ABS也工作，這時應盡快檢修。
15） 安全氣嚢指示器：點火開關接通后將亮起并持續約4秒，然后熄滅。 如果指示器不亮或一直不滅或汽車行駛時還亮著，表明安全氣囊有故障，應立即檢修。
有的轎車除了采用報警燈報警外，還采用了音響報警信號。例如，當收音機開關或車燈開關未關，在駕駛?cè)巳∠曼c(diǎn)火開關鑰匙打開車門時，蜂鳴器就發出報警信號以提醒駕駛?cè)恕?/p>
4.汽車的常用儀表有哪些,各起什么作用
汽車儀表是用以監測汽車各系統工作狀況的裝置。
汽車上常用的儀表包括機油壓力 表、冷卻液溫度表、燃油表、車速表、轉速 表和里程表等。隨著汽車電子技術的發展， 多功能、高精度、高靈敏度、讀數直觀的電 子數字顯示及圖像顯示的儀表已不斷應用于 汽車上。
汽車儀表的功能已不僅僅是單純的 顯示，而是通過對汽車各部件參數的監測和 微機處理相配套，從而達到控制汽車各種運 行工況的目的。1） 機油壓力表是在發動機運轉時，用 來指示發動機機油壓力的大小和發動機潤滑 系統工作是否正常，常用油壓表有電磁式、電熱式和彈簧管式。
2） 冷卻液溫度表用于指示發動機冷卻 液溫度。3） 燃油表用于指示燃油箱剩余油量的多少。
4） 車速表用于顯示車速大小。5） 轉速表用于顯示發動機的轉速。
6） 里程表用來指示汽車?yán)塾?jì)行駛 里程。
5.新手如何學習看儀表指示
儀表燈的顯示內容標明到現在為止汽車的全部任務形態，要學會看懂其所指示的內容是什么。
此外，儀表盤下面顯示的機油燈和水溫?zé)羰侵刂兄?，需要?huì)讀，機油燈或水溫指示有異常，就會在儀表盤下面亮燈顯示，這時就要立刻靠邊停車并打開應急燈，然后聯系汽車4S店問詢或要求派維修人員前來處置，本人則不應再開車前行，否則會使汽車零配件受損，并且行車也會很不安全。假如只是發動機故障警報燈亮還是可以行駛的，通常是車內的硬件或汽油質量不行導致的，如油品不行導致尾氣超標就會亮故障燈。
不過，方便的話也應及時去檢查、維修。
