混凝土的PPT(水泥混凝土的基本知識)

1.水泥混凝土的基本知識

混凝土是由膠凝材料、水和粗、細骨料按適當比例配合、拌制成拌合物，經一定時間硬化而成的人造石材。

普通混凝土（簡稱為混凝土）是由水泥、砂、石和水所組成，另外還常加入適量的摻合料和外加劑。在混凝土中，砂、石起骨架作用，稱為骨料；水泥與水形成水泥漿，水泥漿包裹在骨料表面并填充其空隙。在硬化前，水泥漿起潤滑作用，賦予拌合物一定的和易性，便于施工。水泥漿硬化后，則將骨料膠結為一個堅實的整體。

鋼筋混凝土（簡稱RC），是經由水泥、粒料級配、加水拌和而成混凝土，在其中加入一些抗拉鋼筋，在經過一段時間的養(yǎng)護，達到建筑設計所需的強度。它應該是人類最早開發(fā)使用的復合型材料之一。

鋼筋和混凝土是兩種全然不同的建筑材料，鋼筋的比重大，不僅可以承受壓力，也可以承受張力；然而，它的造價高，保溫性能很差。而混凝土的比重比較小，它能承受壓力，但不能承受張力；它的價格比較便宜，但是卻不堅固。而鋼筋混凝土的誕生，解決了這兩者的缺陷問題，并且保留了它們原來的優(yōu)點，使得鋼筋混凝土成為現代建筑物建造的首選材料。

混凝土的歷史

可以追溯到古老的年代。其所用的膠凝材料為粘土、石灰、石膏、火山灰等。自19世紀20年代出現了波特蘭水泥后，由于用它配制成的混凝土具有工程所需要的強度和耐久性，而且原料易得，造價較低，特別是能耗較低，因而用途極為廣泛。

1861年鋼筋混凝土得到了第一次的應用，首先建造的是水壩、管道和樓板。1875年，法國的一位園藝師蒙耶（1828~1906年）建成了世界上第一座鋼筋混凝土橋。

20世紀初，有人發(fā)表了水灰比等學說，初步奠定了混凝土強度的理論基礎。以后，相繼出現了輕集料混凝土、加氣混凝土及其他混凝土，各種混凝土外加劑也開始使用。60年代以來，廣泛應用減水劑，并出現了高效減水劑和相應的流態(tài)混凝土；高分子材料進入混凝土材料領域，出現了聚合物混凝土；多種纖維被用于分散配筋的纖維混凝土?，F代測試技術也越來越多地應用于混凝土材料科學的研究。

隨著時代的變遷，技術的進步，“混凝土家族”里也有了新成員的加盟，其中纖維混凝土，無論從抗壓強度和價格來看，都具有一定的優(yōu)勢。然而，鋼筋混凝土雖然受到“混凝土家族”的競爭影響，其發(fā)展的優(yōu)勢也不如從前，但是，在如今的很多領域中，仍能看到它那熟悉的身影。它依舊是堅固耐用的代名詞。代表城市形象的高樓大廈，自然少不了鋼筋混凝土。高速公路、建筑橋梁、隧道等是鋼筋混凝土現代應用的另一方面。然而，鋼筋混凝土還有一個更為實用的功能，那就是除險，在處理各類坍塌事故中，使用鋼筋混凝土，可以更快的取得關鍵性的進展，因為有了它的支撐，才能使搶險行動獲得控制性成果。因此，從這些方面可以看出，鋼筋混凝土在眾多建材中，依舊占有一席之地，我們期待，在未來的建筑道路上，鋼筋混凝土可以走的更好、更穩(wěn)

2.關于混凝土的知識

原發(fā)布者：執(zhí)天之行2002

商品混凝土基礎知識培訓資料一、預拌混凝土的定義及強度等級常識：“混凝土”可簡寫為“砼”。預拌砼（也稱商品砼）是指由水泥、集料、水以及根據需要摻入外加劑、礦物摻合料等組分按一定比例在攪拌站經計量、拌制后出售的并采用運輸車，在規(guī)定時間內運至使用地點的砼拌合物。預拌砼屬于半成品。砼等級劃分是按砼的28天立方體抗壓強度標準值分為若干個等級，即強度等級。表示為符號C(“C”為砼的英文名稱的第一個字母)與立方體抗壓強度標準值（以MPa計）表示，普通砼劃分為C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60等。二、商品砼的組成材料砼的組成材料一般為水泥、集料、水、礦物摻合料、化學外加劑。對一些有特殊要求的砼，會根據需要加入一些特殊材料。它與其他商品一樣，其性能是由它的原材料來實現的，只有控制好砼原材料的質量、合理利用原材料才能獲得性能優(yōu)良、成本低廉的砼。1、水泥水泥是砼中最重要原材料之一，也是決定砼性能的重要部分。水泥的品種很多，有硅酸鹽水泥（P.Ⅰ、P.Ⅱ）、普通硅酸鹽水泥（P.O）、礦渣硅酸鹽水泥（P.S）、火山灰硅酸鹽水泥（P.P）、粉煤灰硅酸鹽水泥（P.F）、復合硅酸鹽水泥（P.C）、鋁酸鹽水泥、鐵鋁酸鹽水泥、硫鋁酸鹽水泥等等。它們主要存在著兩個方面的差別：一是水泥熟料礦物組成的差別。例如：硅酸鹽水泥，熟料中以硅酸鹽礦物為主；硫鋁酸鹽水泥，熟料中則以無水硫鋁酸鈣礦物為主。二是混合材料品種和摻量的差別。例如普通

3.關于混泥土的基本知識

C25的配比吧：1:1.92:3.13:0.48（水泥：砂：石：水）石子是5-31.5mm的，中砂，P.O32.5R水泥

根據現場砂石的含水率再詳細調整砂石水的用量。 純混凝土的配合比為

1立方米混凝土中水泥257kg 粗砂863 kg 礫石1215kg 水0.17m3

混凝土配合比的表示方法和相關參數

(1)混凝土配合比的表示方法。常用的有兩種：一種是以1 m3

混凝土中各種材料的用量來表示的；另一種是以水泥的質量為1，用各材料間的質量比來表示。

(2)混凝土配合比的相關參數。實質上就是確定四種基本材料用量的三個比例關系，這三個比例關系可以用三個參數來表示。即：水與水泥的關系，用水灰比表示；砂與石子的關系，用砂率來表示；水泥漿與骨料的關系，用單位用水量來表示。

混凝土的技術性質

混凝土的強度按混凝土立方體抗壓強度標準值劃分為C15、C20、C30、C40、C55、C60、C65、C70、C75及C80等14個等級。

混凝土拌合物的和易性是指混凝土拌合物易于施工操作，并獲得均勻密實結構的性質?；炷聊途眯允侵富炷猎诘挚怪車h(huán)境各種因素作用，保持原有性能的能力?；炷恋淖冃伟o荷載作用下的變形和有荷載作用下變形。

通鋼筋混凝土的特點

鋼筋和混凝土在外荷載的作用下，鋼筋與相鄰混凝土能夠共同變形同，受拉區(qū)的鋼筋首先達到屈服強度，而后愛壓區(qū)的混凝土達到彎曲抗壓強度，構件即遭破壞。鋼筋混凝土能充分發(fā)揮鋼筋的抗拉能力和利用混凝土的抗壓能力，合理地利用了兩種材料各自的優(yōu)點。其次，鋼筋與混凝土兩種材料的溫度線膨脹系數的數值頗為接近。當溫度變化時，不致于產生較大的溫度應力而破壞兩者之間的粘結。

預應力混凝土的原理及分類

在外荷載作用之前，預先在梁的受拉區(qū)施加一對大小相等、方向相反的偏心預壓力，使得梁截面下邊緣混凝土產生預壓應力。當外荷載作用時，截面下邊緣將產生拉應力；最后的應力分布為上述兩種情況的迭加；梁的下邊緣應力可能是數值很小的拉應力，也可能是壓應力。也就是說，由于預壓應力的作用，可部分抵消或全部抵消外荷載所引起的拉應力，因而延緩了混凝土構件的開裂和限制了裂縫的開展，提高了構件的抗烈度和剛度。預應力混凝土根據工藝的不同，可分為先張法和后張法。

4.水泥混凝土的基本知識誰有啊 要詳細的

二灰穩(wěn)定碎石基層與施工中的質量監(jiān)控 （1）首先是對材料進行檢驗，杜絕不合格材料進入拌合現場；（2）嚴格控制配合比，每天進行2次碎石含水量分析，以便確定拌合水的最佳用量；（3）徹底清除墊層表面的浮砂、浮土和雜物，如局部地段墊層損壞，則清理干凈后用二 灰混合料填補并碾壓，經灑水后再正式攤鋪二灰層；（4）對拌好的混合料進行壓實試驗，以便確定壓縮系數或松散系數，以此確定每個斷面的 松鋪厚度，由于配合比和材料的差異，每天應首先做松散系數的試驗，然后再進行大面積攤 鋪；（5）攤鋪時對寬度、高度、平整度和橫坡度進行質量監(jiān)控；（6）采用飽和灑水碾壓，25 t (250 kN)振動壓路機第一天壓6~8遍，第二天再壓4~6遍， 二灰穩(wěn)定碎石基層即成型；（7）通過7天的濕式養(yǎng)生后，工程處進行質量自檢，整理有關技術資料，請監(jiān)理進行檢查并 請求彎沉測試。

在監(jiān)理認可的情況下，可以申請下一工序的施工。 4.4 混凝土面層施工中的質量監(jiān)控 對材料的質量監(jiān)控和對配合比的監(jiān)控前面已論述，此處不再重復。

下面主要論述施工過程中 的質量監(jiān)控。 4.4.1 模板安裝的質量監(jiān)控 首先對中、邊樁進行測量放樣，按照設計 高程安裝模板，安裝完畢后再對模板進行實地復測，對有偏差的立即調整，使高程、中線、邊線、順直度、穩(wěn)固程度等均符合要求，確認無誤后對模板底部空隙用砂漿封堵。

第二步是 對澆注厚度進行檢查，以每10 m為一個斷面，每個斷面隨機檢查3個點，如澆注厚度達不到 設計要求，則要把二灰基層鑿低，以滿足混凝土澆注厚度要求。最后在模板內側涂上脫模劑 。

該工序中最應注意如下2個方面：（1）模板外側一定要有多個支撐環(huán)，以便能用它來支穩(wěn)模板。避免在振搗時擠歪甚至擠垮模 板，從而影響混凝土的寬度和平直度；（2）應盡量選用高度與混凝土面板厚度一致的模板，如模板高度比混凝土面板厚度稍小時， 應用砂漿認真封堵模板底部空隙，待砂漿有一定強度后才能澆注混凝土，不然在振搗時會嚴 重漏漿，從而降低混凝土面板的標號。

4.4.2 現場清理 模板安裝結束后，應認真清理澆注現場內的泥砂、浮 石和雜物，并且灑一次透水，再請現場監(jiān)理工程師對模板安裝、澆注厚度、材料、設備和 施工準備等情況進行檢查，檢查合格并在檢查表上簽字后方可進行混凝土澆注。 4.4.3 拌合 在混凝土拌合現場必須有質量監(jiān)控人員跟班，其職責除嚴 格控制材料按配合比投放外，還要控制攪拌時間，防止結塊水泥袋碎屑、樹皮、草根、泥塊 等雜物進入料斗，以及負責測試粗細集料的含水量和不定期校正手推車容量，負責做塌落度 試驗和做試塊等工作。

可以講它是除材料測試以外的第二道關口。 4.4.4 混凝土澆注過程中的質量監(jiān)控 （1）攤鋪與振搗：由于每5~7 km才設一個攪拌站，所以混合料在運輸過程中多少會出現類似 離 析的不均勻現象，因此，簡單的攤平振搗，在靠近模板處往往會出現蜂窩現象。

而模板旁采 用人工用鐵鏟送料并且翻鏟拍緊，使模板旁充分填滿混合料，再經振搗后就沒有蜂窩現象了 。 采用1.1 kW的插入式振搗器振搗時要盡量均勻，不能局部漏振，不能碰到模板和傳力桿 ， 并且不斷摸索，掌握在不同氣溫、不同水泥品種、不同水灰比情況下的不同振搗時間。

它是 確?；炷临|量的關鍵工序之一。 （2）提漿與整平：首先使用2.2~2.8 kW的平板振搗器，以及電動磨盤進行提漿，然后用 1 .1 kW的振搗梁和滾筒進行整平，在最后整平時采用拉動滾筒使其滑行的辦法，這種整平效 果較好。

它是混凝土表面“美容”的第一道工序。 （3）鋼筋安裝及檢查：縱縫拉桿及施工縫傳力桿都必須嚴格控制其直徑、長度和安放間距 ，拉桿應與路中心線垂直，使傳力桿與路中心線平行，拉桿與傳力桿必須安置水平，振搗時 盡量避免碰撞，以免變位而影響其發(fā)揮應有的作用。

（4）脹縫角隅及邊緣鋼筋補強：主筋、結構鋼筋的材質、直徑、數量、各部位尺寸、彎折 捆扎均要符合設計要求，安裝時要留有足夠的保護層，安裝完畢立即請現場監(jiān)理工程師檢查 ，當場填寫鋼筋安裝檢查表，雙方簽字確認后才能進行混凝土澆注。是防止脹縫兩側 產生裂縫的關鍵工序之一。

（5）涵洞頂補強鋼筋和由于二灰彎沉不合要求而需設鋼筋網進行補強的，按監(jiān)理工程師專 門下的通知進行。 （6）表面整修與防滑；掌握好表面抹平和抓毛的時間；一般應在混凝土終凝前、表面基本 干水后用長45 cm、寬20 cm的木抹反復抹平拋光。

在表面抹平的基礎上，用手試壓混凝土表 面，認為已達到比較理想的凝結效果后再用抓毛器在混凝土表面拉出深2~3 mm、間隔1.5 ~2 cm的橫向防滑槽。這是混凝土表面“美容”的最后一道工序。

（7）養(yǎng)生：濕式養(yǎng)生以鋪草袋最好，由于欽—陸公路兩邊均為稻田，因此全路段均采用 稻草覆蓋濕式養(yǎng)生。在抹平拉毛后2 h馬上灑水，并隨后覆蓋稻草，再均勻灑水，每日 的灑水次數隨天氣變化而變化。

總之要保持混凝土濕潤，保證水泥的水化反應，按規(guī)定應連 續(xù)養(yǎng)生14天，期間嚴禁各種車輛通行，它是確?；炷谅访孢_到規(guī)定強度的關鍵工序之 一 。 （8）切縫：一般應在澆注完后的第二、三天進行，總之應控制在混凝土終凝后 36~48 h內。

5.混凝土知識有哪些

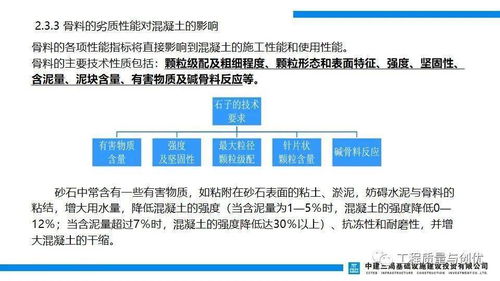

混凝土（重點） 混凝土一般是由水泥、石子（粗骨料）、沙子（細骨料）、和水組成。

水泥+水=水泥漿 粗骨料起骨架作用細骨料填充骨料空隙，起二級骨架作用。 在水泥水化階段，水泥起潤滑作用，保證混凝土的流動性。

在水泥硬化階段，水泥起膠凝作用，保證混凝土的強度與耐久性。 一：混凝土的技術性能： 1。

混凝土拌合物的和易性是一項綜合的技術性質，包括流動性 、黏聚性和保水性等三方面。 工地上常用塌落度作為流動性指標，對干硬性混凝土拌合物用維勃稠度作為流動性的指標 影響其和易性的因素主要包括單位體積用水量、砂率、組成材料的性質、時間和溫度。

單位體積用水量決定水泥漿的數量和稠度，它是影響混凝土和易性最主要的因素。 二：混凝土的強度： 影響混凝土強度的因素：水泥強度與水灰比、骨料的種類、質量、數量，養(yǎng)護的溫度與濕度、期齡 混凝土立方體抗壓強度（每年必考）一般通過立方體試件進行測量，在標準條件制作邊長為150mm的立方體試件（溫度20±2℃，相對濕度95%以上）下養(yǎng)護到28d的齡期。

（具有不低于95%保證率）注意符號fcu。 混凝土等級的劃分（符號C）:C15（最低） C20 C25 C30 C35 C40 C45 C50 C55 C60 C65 C70 C75C80（最高），共計14個等級。

三、混凝土的耐久性（五個指標）：是個綜合概念包括：抗?jié)B（符號P 五個等級 P4 P6 P8 P10 P12 ）、抗凍（符號F 九個等級 F10 F15F25 F50 F100 F150 F200 F250 F300）、抗腐蝕、碳化、堿骨料反應以及混凝土中鋼筋銹蝕等性能 堿骨料反應：水泥中堿性氧化物含量較高時，會與骨料中所含的活性二氧化硅發(fā)生化學反應。 外加劑的主要使用功能分為以下四類： 1。

改善混凝土拌合物物流變性能的外加劑。（減水劑，引氣劑和泵送劑）。

2。 調節(jié)混凝土凝結時間，硬化性能的外加劑。

（緩凝劑，早強劑和速凝劑） 3。 改善混凝土耐久性的外加劑。

（引氣劑，防水劑和阻銹劑） 4。 改善混凝土其他性能的外加劑。

（膨脹劑，防凍劑，著色劑，防水劑和泵送劑）。

6.混凝土結構設計原理需要課件

首先我們來看看什么是結構？結構是指用來承受荷載或者其他作用的空間骨架體系。

那么就不難理解混凝土結構就可以認為是指用混凝土做成的能夠承載的空間骨架體系，混凝土結構包括素混凝土結構（小構件，它不配筋）、普通鋼筋混凝土結構（平常講的混凝土結構一般指這類）、預應力混凝土結構（除有普通鋼筋外，還配有預應力鋼筋），此外還還與鋼管混凝土、鋼纖維混凝土、組合結構等有交叉。 通常教學上把《混凝土結構》課程分為兩部分：即《混凝土結構設計原理》與《混凝土結構設計》，前者的主要內容有：1。

混凝土的概念。2。

材料的物理力學性能（即混凝土和鋼筋的強度、變形性能）。3。

結構設計方法（國家標準，結構設計統一標準，主要介紹：結構的功能性（安全性、適用性、耐久性的總稱）、荷載、作用、作用效應S、結構抗力R、極限狀態(tài)、可靠度等概念，它們均為隨機變量。 設計中應將結構設計為結構抗力R不小于作用效應S，但這里面有一定的概率問題，也即結構的可靠度問題，所以要按一定的方法求出結構的抗力R和作用效應S，并且讓它們滿足一定的關系。

這就是結構設計的方法，由《結構可靠度設計統一標準》看，混凝土結構、砌體結構、鋼結構、木結構等的設計方法基本相同）。 4。

基本構件承載力計算（包括受彎、受壓、受拉、受扭等構件的承載力，主要解決結構基本構件抗力R的計算。5。

結構變形、裂縫及耐久性設計（結構構件除了應滿足承載力極限狀態(tài)要求外，還應滿足正常使用極限狀態(tài)要求）6。預應力混凝土。

這些是《混凝土結構設計原理》的主要內容，主要介紹基本理論基礎。 而《混凝土結構設計》一般包括梁板結構設計（樓蓋、樓梯等）、排架結構（一般工業(yè)廠房用）、框架結構，高層結構（高層結構及結構的抗震一般另外開課，高層結構可以用混凝土結構、鋼結構、組合結構等）等結構的設計計算方法，主要解決：（1）效應計算：如何利用結構力學知識和結構可靠度設計統一標準的要求得到作用效應S。

(2)截面設計：根據各個控制截面的S，設計基本構件的抗力R，使得S不大于R，注意這里有概率問題，應根據結構可靠度設計統一標準的要。（3）構造設計：采取一定的構造措施，使得承載力及正常使用滿足要求。

（4）畫結構施工圖。 結構的設計應遵守現行的國家規(guī)范，優(yōu)秀的結構工程師設計出的結構不僅應符合“安全、適用、耐久”的要求外，同時還應是比較經濟的，做到不浪費或者少浪費。
