小學物理電路(電路)
1.電路基礎知識
電路基礎知識的應用 ──電路工作狀態分析 河南省平頂山市衛東區田選學校 范俊奇 電路的基礎知識包括，電路的組成，電路的狀態，電路的連接關系等，是我們分析電路工作狀態的基礎。
只有能看懂電路，會正確判斷電路的連接方式，才能進一步對電路進行分析和計算。 一、電路分析的基礎知識 1.電路的組成 一個正確的電路應該有下列基本組成部分組成。
電源、用電器、開關和導線。電源起著把其他形式的能量轉化為電能并提供電能的作用；導線起著連接電路元件和把電能輸送給用電器的作用；開關控制電能的輸送（電流的通斷）；用電器將電能轉化為其他形式的能量。
如果一個電路缺少了這四個基本組成部分中的一部分，這個電路就不能工作或錯誤或存在危險（短路）。 2.電路的三種狀態 （1）通路：接通的電路。
特征：電路中有電流而且用電器正常工作。（2）開路：斷開的電路。
特征：電路中無電流，用電器不能工作。（3）短路：定義：電源兩端或用電器兩端直接用導線連接起來（電流不經過用電器）。
特征：電源短路，電路中有很大的電流，可能燒壞電源或燒壞導線的絕緣皮，很容易引起火災。并聯電路中，一旦一個支路發生短路，整個電路就短路了。
開路和通路是電路的常見狀態，比如，電燈的亮和滅。而短路是錯誤的危險狀態，是絕對應該避免的。
3.串聯電路中的局部短路 在串聯電路中，由于某種原因或?qū)嶋H需要，使電路中的某個用電器發生短路，而其它用電器仍然工作的電路。如圖所示電路中，當開關S閉合時，L1發生短路，L2仍有電流通過，可以發光。
4.電路的連接方式 電路的串聯和并聯是初中階段必須掌握的電學知識，是進行電路分析和計算的基礎。 （1）電路連接方式的比較。
串 聯 并 聯 定 義 把元件首尾相連逐個順次連接起來的電路 把元件首首尾尾并列的連接起來的電路 結構特征 電路中只有一條電流路徑，沒有分支。 電路中有分支（有分開的點和會合的點），電流路徑至少有兩條， 工作特征 各用電器相互影響，一處段開所有用電器都停止工作。
各支路中的用電器獨立工作，互不影響。 開 關 作 用 控制整個電路 干路中的開關控制整個電路。
支路中的開關控制該支路。 電路圖 實 例 裝飾小彩燈、開關和用電器 家庭中各用電器、各盞路燈 （2）判斷電路串聯、并聯的常用方法。
基于初中階段的學習要求，僅介紹以下常用的判斷方法，在實踐中可選擇適合自己的方法熟練掌握。 ①定義法：將用電器接線柱編號，電流流入端為“首”，電流流出端為“尾”。
觀察各用電器，若“首→尾→首→尾”連接為串聯；若“首→首”、“尾→尾”相連，為并聯。 ②結構特征分析法：在有電路圖或?qū)嵨镞B接圖的情況下，識別電路時，可沿著電流方向分析：電源正極→各用電器→電源負極。

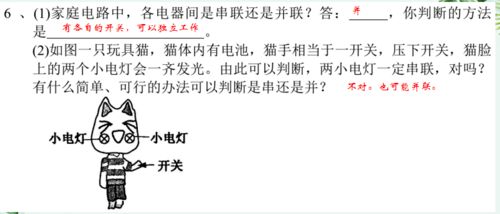

若途中無節點（分叉點），電流沿著一條路徑前進不分流，該電路中用電器是串聯關系；若電路有節點，電流在某一處分開，在另一處又合在一起，這些用電器就是并聯關系。 ③工作特征分析法：去掉任意一個用電器，若另一個用電器也不工作，則這兩個用電器串聯；若另一個用電器不受影響仍然工作，則這兩個用電器為并聯。
在看不到電路圖或電路實物圖情況下（如路燈、家庭電路），可根據用電器的工作特征判斷連接情況。 二、應用舉例 1.(09濟寧)如圖1所示電路中，當開關S1、S2均閉合后，說法正確的是（ ） A.L1、L2都能發光 B.L1、L2都不能發光 C.Ll能發光，L2不能發光 D.Ll不能發光，L2能發光 分析：當S1斷開，S2閉合時，L1、L2是并聯連接關系；當S1閉合時，L1發生短路。
因?yàn)槭遣⒙?lián)電路，一處發生短路，整個電路就處于短路狀態，所以，L1、L2都不能發光，B正確。 2.(09蘭州)如圖2所示，當開關S閉合時，兩只小燈泡能同時發光的正確電路是（ ） 分析：在四個電路中，在A電路中，兩盞電燈串聯，開關S與一盞電燈并聯，當開關閉合時，與開關并聯的電燈就發生局部短路，所以，開關閉合后，只有一盞燈亮。
B電路中，是開關串聯在電路中的串聯電路，開關閉合后，電路是通路，所以，兩盞串聯的電燈都會發光，B正確。C電路中，沒有電源，是一個電路基本組成部分都不完全的錯誤的電路。
D電路中，兩盞燈并聯，S閉合時，兩燈都會發光，但一盞燈沒有開關控制，它是不符合電路基本連接要求的。 3.(09成都)如圖所示是一把既能吹冷風，又能吹熱風的電吹風的簡化電路，圖中A是吹風機，B是電熱絲。
將插頭插入插座，若只閉合開關S1，電吹風吹出的是____風；若將開關S1、S2都閉合，電吹風吹出的是____風。（填“熱”或“冷”） 分析：該裝置中，吹風機和發熱絲是并聯連接關系，S1是干路開關，它一閉合，吹風機就開始工作，吹出冷風；只有當S1、S2同時閉合時，電熱絲才能和吹風機同時工作，吹出熱風。
所以，答案是：冷、熱。 進一步分析：既然吹風機和發熱絲是并聯連接關系，為什么不給它們各安裝一個開關分別控制呢？因?yàn)?，電熱絲是不能單獨工作的。
若單獨工作，產生的熱量不能及時散發出去，吹風機的內部溫度會很高，會燒壞吹風機的外殼，甚至帶來危險。所以，這樣設計，就可以避免電熱絲的單獨工作，使電吹風機既可以吹。
2.物理電路基礎知識總結一下有哪些
1.電流強度：I=q/t{I：電流強度（A）,q：在時間t內通過導體橫載面的電量（C）,t：時間}
2.歐姆定律：I=U/R {I：導體電流強度（A）,U：導體兩端電壓（V）,R：導體阻值（Ω）}
3.電阻、電阻定律：R=ρL/S{ρ：電阻率（Ω?m）,L：導體的長度,S：導體橫截面積（m2）}
4.閉合電路歐姆定律：I=E/(r+R)或E=Ir+IR也可以是E=U內+U外
{I：電路中的總電流（A）,E：電源電動勢（V）,R：外電路電阻（Ω），r：電源內阻（Ω）}
5.電功與電功率：W=UIt,P=UI{W：電功（J）,U：電壓（V）,I：電流（A）,t：時間,P：電功率（W）}
6.焦耳定律：Q=I2Rt{Q：電熱（J）,I：通過導體的電流（A）,R：導體的電阻值（Ω），t：通電時間}
7.純電阻電路中：由于I=U/R,W=Q，因此W=Q=UIt=I2Rt=U2t/R
8.電源總動率、電源輸出功率、電源效率：P總=IE,P出=IU，η=P出/P總{I：電路總電流（A）,E：電源電動勢（V）,U：路端電壓（V），η：電源效率}
9.電路的串/并聯 串聯電路（P、U與R成正比） 并聯電路（P、I與R成反比）
電阻關系（串同并反） R串=R1+R2+R3+ 1/R并=1/R1+1/R2+1/R3+
電流關系 I總=I1=I2=I3 I并=I1+I2+I3+
電壓關系 U總=U1+U2+U3+ U總=U1=U2=U3
功率分配 P總=P1+P2+P3+ P總=P1+P2+P3+
10.歐姆表測電阻
(1)電路組成 （2）測量原理
兩表筆短接后，調節Ro使電表指針滿偏，得
Ig=E/(r+Rg+Ro)
接入被測電阻Rx后通過電表的電流為
Ix=E/(r+Rg+Ro+Rx)=E/(R中+Rx)
由于Ix與Rx對應，因此可指示被測電阻大小
(3)使用方法：機械調零、選擇量程、歐姆調零、測量讀數{注意擋位（倍率）}、撥off擋。
(4)注意：測量電阻時，要與原電路斷開，選擇量程使指針在中央附近，每次換擋要重新短接歐姆調零。
3.電學基礎知識
電學知識總結 一， 電路 電流的形成：電荷的定向移動形成電流.（任何電荷的定向移動都會形成電流）. 電流的方向：從電源正極流向負極. 電源：能提供持續電流（或電壓）的裝置. 電源是把其他形式的能轉化為電能.如干電池是把化學能轉化為電能.發電機則由機械能轉化為電能. 有持續電流的條件：必須有電源和電路閉合. 導體：容易導電的物體叫導體.如：金屬，人體，大地，鹽水溶液等. 絕緣體：不容易導電的物體叫絕緣體.如：玻璃，陶瓷，塑料，油，純水等. 電路組成：由電源，導線，開關和用電器組成. 路有三種狀態：（1）通路：接通的電路叫通路；（2）開路：斷開的電路叫開路；（3）短路：直接把導線接在電源兩極上的電路叫短路. 電路圖：用符號表示電路連接的圖叫電路圖. 串聯：把元件逐個順序連接起來，叫串聯.（任意處斷開，電流都會消失） 并聯：把元件并列地連接起來，叫并聯.（各個支路是互不影響的） 二， 電流 國際單位：安培（A）；常用：毫安（mA），微安（ A）,1安培=103毫安=106微安. 測量電流的儀表是：電流表，它的使用規則是：①電流表要串聯在電路中；②電流要從"+"接線柱入，從"-"接線柱出；③被測電流不要超過電流表的量程；④絕對不允許不經過用電器而把電流表連到電源的兩極上. 實驗室中常用的電流表有兩個量程：①0~0.6安，每小格表示的電流值是0.02安；②0~3安，每小格表示的電流值是0.1安. 三， 電壓 電壓（U）：電壓是使電路中形成電流的原因，電源是提供電壓的裝置. 國際單位：伏特（V）；常用：千伏（KV），毫伏（mV）.1千伏=103伏=106毫伏. 測量電壓的儀表是：電壓表，使用規則：①電壓表要并聯在電路中；②電流要從"+"接線柱入，從"-"接線柱出；③被測電壓不要超過電壓表的量程； 實驗室常用電壓表有兩個量程：①0~3伏，每小格表示的電壓值是0.1伏； ②0~15伏，每小格表示的電壓值是0.5伏. 熟記的電壓值：①1節干電池的電壓1.5伏；②1節鉛蓄電池電壓是2伏；③家庭照明電壓為220伏；④安全電壓是：不高于36伏；⑤工業電壓380伏. 四， 電阻 電阻（R）：表示導體對電流的阻礙作用.（導體如果對電流的阻礙作用越大，那么電阻就越大，而通過導體的電流就越小）. 國際單位：歐姆（Ω）；常用：兆歐（MΩ），千歐（KΩ）；1兆歐=103千歐； 1千歐=103歐. 決定電阻大小的因素：材料，長度，橫截面積和溫度（R與它的U和I無關）. 滑動變阻器： 原理：改變電阻線在電路中的長度來改變電阻的. 作用：通過改變接入電路中的電阻來改變電路中的電流和電壓. 銘牌：如一個滑動變阻器標有"50Ω2A"表示的意義是：最大阻值是50Ω，允許通過的最大電流是2A. 正確使用：a，應串聯在電路中使用；b，接線要"一上一下"；c，通電前應把阻值調至最大的地方. 五， 歐姆定律 歐姆定律：導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比. 公式： 式中單位：I→安（A）;U→伏（V）;R→歐（Ω）. 公式的理解：①公式中的I,U和R必須是在同一段電路中；②I,U和R中已知任意的兩個量就可求另一個量；③計算時單位要統一. 歐姆定律的應用： ①同一電阻的阻值不變，與電流和電壓無關，其電流隨電壓增大而增大.（R=U/I） ②當電壓不變時，電阻越大，則通過的電流就越小.（I=U/R） ③當電流一定時，電阻越大，則電阻兩端的電壓就越大.（U=IR） 電阻的串聯有以下幾個特點：（指R1,R2串聯，串得越多，電阻越大） ①電流：I=I1=I2（串聯電路中各處的電流相等） ②電壓：U=U1+U2（總電壓等于各處電壓之和） ③ 電阻：R=R1+R2（總電阻等于各電阻之和）如果n個等值電阻串聯，則有R總=nR ④ 分壓作用：=；計算U1,U2，可用：； ⑤ 比例關系：電流：I1:I2=1:1 (Q是熱量) 電阻的并聯有以下幾個特點：（指R1,R2并聯，并得越多，電阻越?。?①電流：I=I1+I2（干路電流等于各支路電流之和） ②電壓：U=U1=U2（干路電壓等于各支路電壓） ③電阻：（總電阻的倒數等于各電阻的倒數和）如果n個等值電阻并聯，則有R總=R ④分流作用：；計算I1,I2可用：； ⑤比例關系：電壓：U1:U2=1:1 ,(Q是熱量) 六， 電功和電功率 1. 電功（W）：電能轉化成其他形式能的多少叫電功， 2.功的國際單位：焦耳.常用：度（千瓦時），1度=1千瓦時=3.6*106焦耳. 3.測量電功的工具：電能表 4.電功公式：W=Pt=UIt（式中單位W→焦（J）;U→伏（V）;I→安（A）;t→秒）. 利用W=UIt計算時注意：①式中的W.U.I和t是在同一段電路；②計算時單位要統一；③已知任意的三個量都可以求出第四個量.還有公式：=I2Rt 電功率（P）：表示電流做功的快慢.國際單位：瓦特（W）；常用：千瓦 公式：式中單位P→瓦;W→焦；t→秒；U→伏（V）,I→安（A） 利用計算時單位要統一，①如果W用焦，t用秒，則P的單位是瓦；②如果W用千瓦時，t用小時，則P的單位是千瓦. 10.計算電功率還可用右公式：P=I2R和P=U2/R 11.額定電壓（U0）：用電器正常工作的電壓.另有：額定電流 12.額定功率（P0）：用電器在額定電壓下的功率. 13.實際電壓（U）：實際加在用電器兩端的電壓.另有：實際電流 14.實際功率（P）：用電器在實際電壓。
4.電路基礎知識
網孔電流法，對于一個閉環來講，繞這個環一圈電壓和為零，就有I1R1+I2R2+。。。=0
結點電流法，對于一個結點來講，有流入的電流就有流出的電流，即電流矢量和為零。
就有I1+I2+。。。。=0 回答者： coolday186 | 五級 | 2011-3-23 22:08
你說的是基爾霍定律吧？基爾霍夫定律分基爾霍夫電壓定律（KCL）和基爾霍夫電流定律（KVL）兩個，用他求電路中支路的電流的時候，要利用網孔結合KCL定律列電壓方程，再利用結點結合KVL列電流方程，組成方程組求解
一個網孔就是一個回路，任瞬時在這個回路中先人為的規定一個繞行方向，回路中所有元件的端電壓代數和為零（電壓方向與繞行方向相同取正，反之取負），一個節點嘛，一般是指三叉及三叉以上的線路交點，任瞬時流入這個交點的電和流出這個交點的電流代數和為零，如是你規點流入電流為正，那么流出的就為負，節點也可以是一部分電路（假想用一個球面包住這部分電路成為一個節點） 回答者： sf133510 | 二級 | 2011-3-23 22:23
以假想網孔電流作變量列寫和網孔個數相同的KVL方程， 聯立求解求出網孔電流，進而通過網孔電流與支路電流的關系再求出支路電流，或者期望再求出其它電路變量，這就是網孔電流法。對于含有理想電流源，在不能將其轉移成某個網孔電流時，可采取設其兩端電壓，來增加變量，進而增加方程。對于含有受控源的電路，其分析方法和步驟與只含獨立源電路的分析完全相同，只是要將受控變量用待求的網孔電流變量表示作為輔助方程。此法優點：同一電路所需方程數目較支路電流法少，列寫方程的規律易于掌握。缺點是不直觀，有的網孔電流不能用電流表測試。
以獨立節點的電位作為變量依KCL（連同歐姆定律）列寫節點電位方程，求解出節點電位，進而求得各支路電流或欲求的其它電路變量，這就是節點電位法。此法優點是所需方程個數少于支路電流法，特別是節點少而支路多的電路用此法尤顯方便，列寫方程的規律易于掌握。 缺點是對于一般給出的電阻參數、電壓源形式的電路求解方程工作量較大。
5.物理電路的知識
電流流過的回路叫做電路。最簡單的電路由電源負載和導線、開關等元件組成。電路處處連通叫做通路。只有通路，電路中才有電流通過。電路某一處斷開叫做斷路或者開路。電路某一部分的兩端直接接通，使這部分的電壓變成零，叫做短路。
電路組成
電路由電源，負載，連接導線和輔助設備四大部分組成。實際應用的電路都比較復雜，因此，為了便于分析電路的實質，通常用符號表示組成電路實際原件及其連接線，即畫成所謂電路圖。其中導線和輔助設備合稱為中間環節。
1.電源
電源是提供電能的設備。電源的功能是把非電能轉變成電能。例如，電池是把化學能轉變成電能；發電機是把機械能轉變成電能。由于非電能的種類很多，轉變成電能的方式也很多，所以，目前實用的電源類型也很多，最常用的電源是干電池、蓄電池和發電機等。
2.負載（就是課本中提到的“用電器”）
在電路中使用電能的各種設備統稱為負載。負載的功能是把電能轉變?yōu)槠渌问侥?。例如，電爐把電能轉變?yōu)闊崮?；電?dòng)機把電能轉變?yōu)闄C(jī)械能，等等。通常使用的照明器具、家用電器、機床等都可稱為負載。
3.導線
連接導線用來把電源、負載和其他輔助設備連接成一個閉合回路，起著傳輸電能的作用。
4.輔助設備
輔助設備是用來實現對電路的控制、分配、保護及測量等作用的。輔助設備包括各種開關、熔斷器及測量?jī)x表等。
編輯本段電路物理量
電路的作用是進行電能與其它形式的能量之間的相互轉換。因此，用一些物理量來表示電路的狀態及各部分之間能量轉換的相互關系。
(1)電流
電流在實用上有兩個含義：第一，電流表示一種物理現象，即電荷有規則的運動就形成電流。第二，本來，電流的大小用電流強度來表示，而電流強度是指在單位時間內通過導體截面積的電荷量，其單位是安培（庫/秒），簡稱安，用大寫字母A表示。但電流強度平時人們多簡稱電流。所以電流又代表一個物理量，這是電流的第二個含義。
電流的真實方向和正方向是兩個不同的概念，不能混淆。
習慣上總是把正電荷運動的方向，作為電流的方向，這就是電流的實際方向或真實方向，它是客觀存在，不能任意選擇，在簡單電路中，電流的實際方向能通過電源或電壓的極性很容易地確定下來。
但是，在復雜直流電路中，某一段電路里的電流真實方向很難預先確定，在交流電路中，電流的大小和方向都是隨時間變化的。這時，為了分析和計算電路的需要，引入了電流參考方向的概念，參考方向又叫假定正方向，簡稱正方向。
所謂正方向，就是在一段電路里，在電流兩種可能的真實方向中，任意選擇一個作為參考方向（即假定正方向）。當實際的電流方向與假定的正方向相同時，電流是正值；當實際的電流方向與假定正方向相反時，電流就是負值。
換一個角度看，對于同一電路，可以因選取的正方向不同而有不同的表示，它可能是正值或者是負值。要特別指出的是，電路中電流的正方向一經確定，在整個分析與計算的過程中必須以此為準，不允許再更改。
(2)電壓與電位
從數值上看，AB兩點之間的電壓是電場力把單位正電荷從A點移動到B點時所做的功；而電場中某點的電位等于電場力將單位正電荷自該點移動到參考點所做的功。比較電壓和電位的概念可以看出，電場中某點的電位就是該點到參考點之間的電壓，電位是電壓的一個特殊形式。對于電位來說，參考點是至關重要的。在同一電路中，當選定不同的參考點，同一點的電位數值是不同的。
原則上說，參考點可以任意選定。在電工領域，通常選電路里的接地點為參考點，在電子電路里，常取機殼為參考點。
在實際應用時，僅知道兩點間的電壓往往不夠，還要求知道這兩點中哪一點電位高，哪一點電位低。例如，對于半導體二極管來說，還有其陽極電位高于陰極電位時才導通；對于直流電動機來說，繞組兩端的電位高低不同，電動機的轉動方向可能是不同的。由于實際使用的需要，要求我們引入電壓的極性，即方向問題。
(3)電動勢
(4)電功率
(5)電壓與電流的關聯正方向
6.掌握物理電路方面的知識
第十三章《電路》班級： 姓名： 一、填空題1、【2009?北京市】圖1所示的電壓表的示數是___V。
2、【2009?南昌市】我是一支鉛筆，你若把我的內芯接入電路，電流會流過我身體，說明我的內芯是_____體. 3、【2009?南昌市】在解決物理問題的過程中，我們常常會用到一些隱含的已知條件.⑴將用電器接到家庭電路中 隱含條件：家庭電路的電壓為_(kāi)_____ ；⑵在1標準大氣壓下，把水燒開 隱含條件：開水的溫度為_(kāi)_______ ；⑷給遙控器換上兩節新的干電池 隱含條件：電源電壓為_(kāi)_________. 4、【2009?玉林市】在干燥的天氣里，用塑料梳子梳頭發時，頭發會隨著梳子飄起來，這是因?yàn)槭嶙雍皖^發摩擦?xí)r分別帶上_____電荷，互相______的緣故。二、選擇題3、【2009?天津市】一本用電常識書中列出了白熾燈的常見故障與檢修方法，如表l所述，造成此“燈泡不亮"故障的共同原因是電路中出現了【 】 表1 故障現象 可能原因 檢修方法 燈泡不亮 1.燈泡的燈絲斷了 換新燈泡 2.燈頭內的電線斷了 換新線并接好 3.燈頭、開關等處的接線松動，接觸不良 檢查加固 A.短路 B.通路 C.斷路 D.支路4、【2009?重慶市】 下列數據中最符合實際的是【 】 A.一節新干電池的電壓為1.5V B.今天教室內的氣溫約為60℃ C.光中真空中的傳播速度為340m/s D.對人體的安全電壓為不高于220V7、【2009?蘭州市】在圖4所示的電路中，閉合開關S，能用電壓表測量L1兩端電壓的正確電路是【 】8、【2009?蘭州市】 如圖5所示電路，電流表的量程較大，閉合開關時，發現電流表指針幾乎沒有偏轉。
某同學拿一根導線去查找電路故障，他將導線并接在bc、cd 、ed 兩端時，電流表指針沒有發生偏轉；將導線并接在ab 兩端時，發現電流表指針發生了偏轉，由此可知電路故障可能是【 】 A.e點斷路 B.R1 斷路 C.電流表短路 D.R2 斷路9、【2009?長沙市】小轎車上大都裝有一個指示燈，用它來提醒司機或乘客車門是否關好。四個車門中只要有一個車門沒關好（相當于一個開關斷開），該指示燈就會發光。
下圖為小明同學設計的模擬電路圖，你認為最符合要求的是【 】10、【2009?泰安市】圖7電路正確的是【 】11、【2009?錦州市】下列用電器中，是利用電流熱效應工作的是【 】 A.電視機 B.電冰箱 C.洗衣機 D.電熨斗12、【2009?婁底市】小張家的衛生間按如圖8所示的電路安裝了照明燈和換氣扇，它們【 】 A.只能各自獨立工作，而不能同時工作？B.只能同時工作，而不能各自獨立工作？C.工作時通過的電流一定相等？ D.工作時兩端的電壓一定相等13、【2009?婁底市】如圖9,L是燈泡，且兩燈均正常發光，“○”？處可以連接電流表、電壓表測量電路中的電流、電壓，以下說法中正確的是【 】 A.a為電流表，b為電壓表，c為電流表？？B.a為電壓表，b為電壓表，c為電流表？？C.a為電流表，b為電流表，c為電壓表？？D.a為電流表，b為電流表，c為電流表？？14、【2009?威海市】如圖10所示，在探究并聯電路中的電流關系時，小明同學用電流表測出A、B、C三處的電流分別為IA=0.5A,IB=0.3A,IC=0.2A，在表格中記錄數據后，下一步首先應該做的是【 】 A、整理器材，結束實驗 B、換用不同規格的小燈泡，再測出幾組電流值 C、分析數據，得出結論 D、換用電流表的另一量程，再測出一組電流值15、【2009?雅安市】如圖11所示電路，閉合開關S后，發現燈L1不亮，L2正常發光。此電路的故障可能是【 】 A.開關S接觸不良 B.電燈L1燈絲斷了 C.電燈L1短路 D.電燈L2短路 三、作圖題2、【2009?貴陽市】請?jiān)趫D12中用筆畫線代替導線，按要求連接電路。
要求：⑴開關同時控制兩盞電燈；⑵電燈L1、L2并聯；⑶電流表測通過兩燈的總電流；⑷所畫導線不能交叉。3、【2009?蘭州市】根據圖14所示的電路圖，用筆畫線代替導線，連接實物電路 （要求導線不能交叉）。
4、【2009?威海市】火車在車廂后面有兩間廁所，只有當兩間廁所的門都關上時（每扇門的插銷相當于一個開關），車廂中的指示牌內的指示燈才會發光，指示牌就會顯示“廁所有人”字樣，提醒旅客兩間廁所內部都有人，請你把圖15中的各元件符號連接成符合上述設計要求的電路圖。四、探究與實驗題2、【2009?南昌市】瑞瑞同學在中考物理實驗加試時，對串聯電路電壓規律進行了探究.【猜想與假設】串聯電路總電壓等于各用電器兩端的電壓之和 【設計與進行實驗】 ⑴按圖17所示的電路圖連接電路；⑵閉合開關，用電壓表測出L1兩端的電壓；⑶在測L2兩端的電壓時， 瑞瑞同學為了節省實驗時間，采用以下方法：電壓表所接的B接點不動，只斷開A接點，并改接到C接點上；UAB/V UBC /V UAC /V2.4 1.4 3.75 ⑷測出AC間的電壓.【交流與評估】 ⑴在拆接電路時，開關必須_____；⑵瑞瑞同學用上面的方法能否測出L2兩端的電壓？為什么？ ______________________________.⑶方法改進后，所測出AB、BC、AC間的電壓記錄在上面表格中.分析瑞瑞同學的實驗數據可以得出的結論是： 串聯電路總電壓_____各用電器兩端的電壓之和（填“等于”或“不等于”）.⑷這個實驗在設計方案上還存在的不足之處。
7.物理電路知識清單
1、電路：把電源、用電器、開關、導線連接起來組成的電流的路徑。電路圖：用統一規定的符號表示電路連接情況的圖
2、通路：處處接通的電路；開路：斷開的電路；短路：將導線直接連接在用電器或電源兩端的電 路。
3、電流的形成：電荷的定向移動形成電流 .（任何電荷的定向移動都會形成電流 ）
4、電流的方向：從電源正極流向負極 .
5、電源：能提供持續電流（或電壓）的裝置.
6、電源是把其他形式的能轉化為電能.如干電池是把化學能轉化為電能.發電機則由機械能轉化為電能.
7、在電源外部，電流的方向是從電源的正極流向負極 。電路的幾種狀態：
①、串聯電路：
把元件逐個順次連接起來組成的電路叫串聯電路。
特點：
電流只有一條通道，通過第一個元件的電流一定大小不變地通過第二個元件，只要電路中有一處斷開，整個電路都斷開。
②、并聯電路：
把元件并列地連接在電路兩點間組成的電路叫并聯電路。特點：
電流有兩條或多條通道，各元件可獨立工作。 干路開關控制整個電路；支路開關只控制本支路上用電器。
8、有持續電流的條件 ：必須有電源和電路閉合
9、導體：容易導電的物體叫導體.如：金屬，人體，大地，鹽水溶液等.導體導電的原因：導體中有自由移動的電荷；
10、絕緣體：不容易導電的物體叫絕緣體.如：玻璃，陶瓷，塑料，油，純水等.原因：缺少自由移動的電荷
8.關于電路方面的知識
半導體是一種導電性能介于導體和絕緣體之間的材料，這種材料有一些特別的性能，比如在里面滲雜微量的其他元素就會對它的導電能力有很大的提高。
由于半導體材料通常是經過高度提純并使其沿單一的方向結晶的材料，所以也叫單晶材料，比如用磚坯制成的半導體材料就稱為單晶硅。
滲雜能提高導電能力是因?yàn)闈B雜使半導體材料內部多了一些容易移動的電子或空穴。因此滲雜后的半導體材料分為兩類，一類是以空穴為導電機制的半導體材料叫P型半導體，另一種是以電子為導電機制的半導體材料，叫N型半導體。
如果在一塊P型半導體基礎上滲雜出一個局部的N型區，一者反過來在N型基片了滲雜一個P型區，在PN型交界的地方就會形成一個叫PN結的層，這個層具有非常特別的性質，電流只能從P區流向N區，不能從N區流向P區，就是說電流只能單方向通過。利用這個原理制成的器件叫做半導體二極管或晶體二極管，簡稱二極管。由于二極管具有單向際電性，所以通常用于整流電路或檢波電路（檢波也是一種整流電路）。
在一個晶體基片了滲雜兩個反型區，當兩個區相距很近時，兩個PN結就會相互對導電性產生影響。一個PN有電流流過時會導致另一個原本不能反向通過電流的PN結可以通過電流。而且兩個電流會保持一定的比例關系。利用這個原理制作成的器件叫半導體三極管或晶體三極管。因不兩個電流能保持一定的比例，所以就能通過對一個PN電流的控制來達到控制另一個PN結反向電流的機制來達到電流放大的目的，因此晶體三極管通常用于放大電路。
學習電路了解大概的原理就可以了，重要的是掌握不同元件的特性，從而知道應該在什么地方選用什么原件。也就是說，需要哪些功能就選用具有那些功能的元件。
下面列出了一部份常見的電路中的元件圖形，實物圖因功率、用途、封裝材料等原因，可能外觀上相差很大，可以慢慢認識。
我也是電路愛好者，只不過我是小學開始玩電路的。開始只是自己做些簡單的電路或元件，因?yàn)楫?dāng)時不像現在，什么都有現成的賣，那個時候什么都沒有，所有的東西都是自己做。開始是從做電動機起步的，后來做用電動機驅動的航模，再后來就想做無線控制的，從而開始了電路的學習。
我第一臺無線電臺是初一時做好的。而且當時電路完全是我自己設計的。
說明電子線路并不是難懂的東西，只要愛好就能很快入門。
不過同時也要學一些物理和數學知識。我那時候開始是去書店看書，后來發現同學的哥哥姐姐的物理書不錯，就去借來看，后來深一點的看不懂了又借數學書看，自己把物理學完了。我上初中時已經把高中物理都學完了。
所以你初三要想學得比較精通一點，也要先把高中的物理部份看完。
9.關于電路方面的知識
半導體是一種導電性能介于導體和絕緣體之間的材料，這種材料有一些特別的性能，比如在里面滲雜微量的其他元素就會對它的導電能力有很大的提高。
由于半導體材料通常是經過高度提純并使其沿單一的方向結晶的材料，所以也叫單晶材料，比如用磚坯制成的半導體材料就稱為單晶硅。滲雜能提高導電能力是因?yàn)闈B雜使半導體材料內部多了一些容易移動的電子或空穴。
因此滲雜后的半導體材料分為兩類，一類是以空穴為導電機制的半導體材料叫P型半導體，另一種是以電子為導電機制的半導體材料，叫N型半導體。如果在一塊P型半導體基礎上滲雜出一個局部的N型區，一者反過來在N型基片了滲雜一個P型區，在PN型交界的地方就會形成一個叫PN結的層，這個層具有非常特別的性質，電流只能從P區流向N區，不能從N區流向P區，就是說電流只能單方向通過。
利用這個原理制成的器件叫做半導體二極管或晶體二極管，簡稱二極管。由于二極管具有單向際電性，所以通常用于整流電路或檢波電路（檢波也是一種整流電路）。
在一個晶體基片了滲雜兩個反型區，當兩個區相距很近時，兩個PN結就會相互對導電性產生影響。一個PN有電流流過時會導致另一個原本不能反向通過電流的PN結可以通過電流。
而且兩個電流會保持一定的比例關系。利用這個原理制作成的器件叫半導體三極管或晶體三極管。
因不兩個電流能保持一定的比例，所以就能通過對一個PN電流的控制來達到控制另一個PN結反向電流的機制來達到電流放大的目的，因此晶體三極管通常用于放大電路。學習電路了解大概的原理就可以了，重要的是掌握不同元件的特性，從而知道應該在什么地方選用什么原件。
也就是說，需要哪些功能就選用具有那些功能的元件。下面列出了一部份常見的電路中的元件圖形，實物圖因功率、用途、封裝材料等原因，可能外觀上相差很大，可以慢慢認識。
我也是電路愛好者，只不過我是小學開始玩電路的。開始只是自己做些簡單的電路或元件，因?yàn)楫?dāng)時不像現在，什么都有現成的賣，那個時候什么都沒有，所有的東西都是自己做。
開始是從做電動機起步的，后來做用電動機驅動的航模，再后來就想做無線控制的，從而開始了電路的學習。我第一臺無線電臺是初一時做好的。
而且當時電路完全是我自己設計的。說明電子線路并不是難懂的東西，只要愛好就能很快入門。
不過同時也要學一些物理和數學知識。我那時候開始是去書店看書，后來發現同學的哥哥姐姐的物理書不錯，就去借來看，后來深一點的看不懂了又借數學書看，自己把物理學完了。
我上初中時已經把高中物理都學完了。所以你初三要想學得比較精通一點，也要先把高中的物理部份看完。
