氣路圖的(如何看氣路圖紙)

1.如何看氣路圖紙

6月21日 12:15 首先要說的是，看懂機械圖紙并不難！關鍵是你必須掌握三視圖之間的相互關系。

你是業務科的職員，須要讀懂機械圖紙，但對讀圖的要求不會有對技術人員的要求那么高，一般來講，你只須從圖紙上讀懂零件的基本形狀、大小、材料以及表面狀況等與你業務相關的基本信息就行，不必對零件的每個細節都讀懂、讀透。這樣，你就可以省去很多不必掌握的制圖知識，輕松搞定業務必備知識。

三視圖其實很簡單，將零件的某個面作為正面，從正前面看得到的平面視圖叫主視圖；想象零件放置的位置不動，而你向左轉過90°，從零件的正左方看零件，得到的平面視圖叫左視圖；同樣從正上方向下俯看得到的平面視圖叫俯視圖。每個視圖（正、左、俯）只反映這個方向上看到的、高度被壓縮到一個平面的零件形狀，好比你在地理課中學到的等高圖。再打個比方，就象一架照相機從你的頭頂向下拍，得到的圖象只能反映你的頭頂和肩膀的形狀，而絕對不能反映出你的身高一樣。要想知道零件在這一視向中的高（深）度，就只能從其他視向的視圖中清楚地看出。

你可以從簡單零件開始，實物對照?qǐng)D紙進行讀圖練習，相信你很快就會掌握讀圖技能。

2.電磁閥是的氣路圖什么意思,求詳細解釋

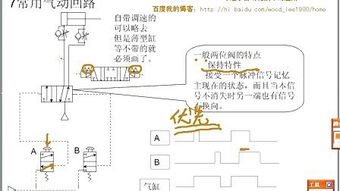

電磁閥3個孔是一室三通的，一進P，一出A，一排氣T；氣路圖5通是兩室三通，一進P，兩出（A,B），兩排氣孔。

5通也可以改三通用，堵掉一個進和一個出就可以了。在電氣上來說，兩位三通電磁閥一般為單電控（即單線圈），兩位五通電磁閥一般為雙電控（即雙線圈）。

線圈電壓等級一般采用DC24V、AC220V等。兩位五通電磁閥具有1個進氣孔（接進氣氣源）、1個正動作出氣孔和1個反動作出氣孔（分別提供給目標設備的一正一反動作的氣源）、1個正動作排氣孔和1個反動作排氣孔（安裝消聲器）。

對于小型自動控制設備，氣管一般選用8~12mm的工業膠氣管。電磁閥一般選用日本SMC（高檔一點，不過是小日本的產品）、臺灣亞德客（實惠，質量也不錯）或其它國產品牌等等。

兩位三通電磁閥分為常閉型和常開型兩種，常閉型指線圈沒通電時氣路是斷的，常開型指線圈沒通電時氣路是通的。 常閉型兩位三通電磁閥動作原理：給線圈通電，氣路接通，線圈一旦斷電，氣路就會斷開，這相當于“點動”。

常開型兩位三通單電控電磁閥動作原理：給線圈通電，氣路斷開，線圈一旦斷電，氣路就會接通，這也是“點動”。 兩位五通雙電控電磁閥動作原理：給正動作線圈通電，則正動作氣路接通（正動作出氣孔有氣），即使給正動作線圈斷電后正動作氣路仍然是接通的，將會一直維持到給反動作線圈通電為止。

給反動作線圈通電，則反動作氣路接通（反動作出氣孔有氣），即使給反動作線圈斷電后反動作氣路仍然是接通的，將會一直維持到給正動作線圈通電為止。這相當于“自鎖”。

基于兩位五通雙電控電磁閥的這種特性，在設計機電控制回路或編制PLC程序的時候，可以讓電磁閥線圈動作1~2秒就可以了，這樣可以保護電磁閥線圈不容易損壞。兩位五通電磁閥，兩位三通電磁閥，電磁閥 電除塵器配件。

3.天然氣管道識圖方面的基本常識教材

全書較系統地介紹了不同類型管道工程施工圖識讀知識和必要的專業技術知識。全書簡明實用，共分九章。第一章介紹識圖的基本知識；第二章至第四章闡述管道單線和雙線圖、管道剖面圖、管道軸測圖的簡單畫法及識讀；第五章和第六章介紹管道和建筑施工圖基本知識；第七章至第九章分別敘述給水、排水、采暖、供熱、空調制冷和化工工藝等管道施工圖的識讀。

《管道工程識圖教材》可作為高職高專、中專技校相關專業教材，以及管道施工員、預算員、質量員、項目經理的企業崗位培訓教材，也可作為從事水暖、制冷等管道安裝維修的施工和技術人員工作時的參考用書。

4.汽車電路基礎知識是什么

汽車電路基礎知識：

1、電源電路：由蓄電池、發電機及電壓調節器和工作情 況顯示裝臵等組成，其主要任務是對全車所有用電設備供 電并維持供電電壓穩定。

2、起動電路：由起動機、起動繼電器、起動開關及起動 保護裝臵等組成，其主其要任務是將發動機由靜止?fàn)顟B(tài)轉變?yōu)樽孕羞\(yùn)轉狀態。

3、點火電路：由分電器、電子點火控制器、點火線圈、火花塞及點火開關等組成，其主要任務是控制并產生足以擊穿 火花塞電極間隙的電壓，同時按發動機工作順序?qū)⒏邏弘娝椭?各缸火花塞。

4、空調控制電路：由空調壓縮機電磁離合器、空調控制器、控制開關及風機控制電路等組成。

5、儀表電路由儀表、指示表、傳感器、各種報警器及控制器等組成，其主要任務是控制各種儀表顯示信息參數及報警。

擴展資料

按照對汽車行駛性能作用的影響劃分，可以把汽車電子產品歸納為兩類：一類是汽車電子控制裝置，汽車電子控制裝置要和車上機械系統進行配合使用，即所謂“機電結合”的汽車電子裝置；它們包括發動機、底盤、車身電子控制。

無論是市場重心向發展中國家轉移，還是技術重心向電子技術傾斜，都將勢必影響到汽車電子發展的方向。

參考資料汽車電子_搜狗百科
