1.塑料制品結構設計要素有哪些

塑料制品結構設計要素

1.形狀

塑料制品的形狀應易于成形，即在開模取出塑件時盡量避免采用復雜的分型與側面抽芯。

2.壁厚：制作壁厚是塑料產品最重要的結構要素，是設計塑料產品時必須考慮的問題之一

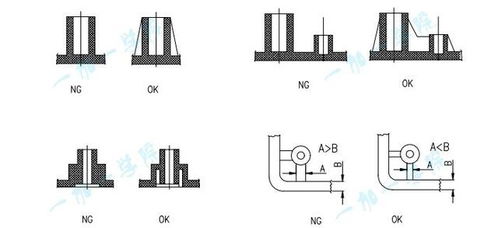

注意的問題：壁厚的設計中一方面要考慮壁厚的大小，另一方面要遵循壁厚均一的原則，壁與壁的連接處盡量用圓弧連模，從而避免壁厚的突然劇變。同時遵循以下原則：

(1)同一個塑料零件的壁厚應盡可能一致。

(2)在滿足制品結構和使用條件的條件下，盡可能采用較小壁厚。產品設計中塑料制品的壁厚一般為：電子工程類殼體：2.5~3mm，日常生活用品殼體：1.5~2mm，薄壁類產品殼體：0.5~0.8mm，大型制品：3.2~9.5mm。

3）具有足夠的強度和剛度，脫模時能經受脫模機構的沖擊與震動；裝配時能承受緊固力。

3.脫模斜度：由于塑料制劍的成型是通過磨具實現的，制作冷卻后，產生收縮，會緊緊包住模具型芯或型腔中凸出的部分，為了使制作易于從模具中脫出，所以在設計時首先要考慮制件能容易脫模。注意的原則：

(1)在滿足制件尺寸公差要求的前提下，盡可能采用較大的脫模斜度；（2）所用塑料材料收縮率越大，其脫模斜度也越大；

(3)制件壁厚較厚時，其成型時制品的收縮量大，所選用的脫模斜度也較大；

(4)制件高度很小時可允許不設計脫模斜度；（5）制件形狀越復雜，選用的脫模斜度也越大；

(6)增強塑料宜選較大脫模斜度，含有自潤滑劑的塑料可用較小脫模斜度。

4.圓角：早塑料制件的設計中，圓角的設計還可以使塑料物件圓潤流暢，表面過度自然。
