機箱與主板間連線(主板與機箱之間的連接線,哪些是必插地,分幾種,注意事項,,)
1.主板與機箱之間的連接線,哪些是必插地,分幾種,注意事項,,
必插的，否則無法使用
1：主板電源 24針的長方形，有防錯口，錯了插不進。
2:CPU專供 4針的正方形，有防錯口，錯了插不進。
3：啟動開關 2針的黑色上標有電源的英文，紅黑兩根線。無防錯口，錯了沒關系。
4：復位開關 2針的黑色上標有復位的英文，紅綠兩根線。無防錯口，錯了沒關系。
以上連線接好電腦就可基本使用了。
功能插口有以下這些，不接不影響使用。
硬盤燈 標有英文HDD，錯了沒反映。錯了沒關系。
電源燈 標有英文，錯了沒反映。錯了沒關系。
前置USB接口 標有英文，整體的有防錯口，錯了插不進。單獨的必須接對，否則會損壞硬件。
前置音頻和話筒接口 標有英文，整體的有防錯口，錯了插不進。單獨的必須接對，否則會使音頻和話筒混亂。
2.機箱/主板連線技巧 詳解 機箱
組裝電腦的過程并不復雜，我們只需要按照順序?qū)PU、內存、主板、顯卡以及硬盤等裝入機箱中即可，在組裝電腦的過程中，最難的是機箱電源接線與跳線的設置方法，這也是很多入門級用戶非常頭疼的問題。
如果各種接線連接不正確，電腦則無法點亮；特別需要注意的是，一旦接錯機箱前置的USB接口，事故是相當嚴重的，極有可能燒毀主板。由于各種主板與機箱的接線方法大同小異， 一、機箱上我們需要完成的控制按鈕 開關鍵、重啟鍵是機箱前面板上不可缺少的按鈕，電源工作指示燈、硬盤工作指示燈、前置蜂鳴器需要我們正確的連接。
另外，前置的USB接口、音頻接口以及一些高端機箱上帶有的IEEE1394接口，也需要我們按照正確的方法與主板進行連接。 機箱前面板上的開關與重啟按鈕和各種擴展接口 首先，我們來介紹一下開關鍵、重啟鍵、電源工作指示燈、硬盤工作指示燈與前置蜂鳴器的連接方法，前面板上的開關、重啟按鈕與指示燈的連線方法 主板說明書中自帶的前置控制按鈕的連接方法可以非常清楚的看到不同插針的連接方法。
其中PLED即機箱前置電源工作指示燈插針，有“+”“-”兩個針腳，對應機箱上的PLED接口；IDE_LED即硬盤工作指示燈，同樣有“+”“-”兩個針腳，對應機箱上的IDE_LED接口；PWRSW為機箱面板上的開關按鈕，同樣有兩個針腳，由于開關鍵是通過兩針短路實現的，因此沒有“+”“-”之分，只要將機箱上對應的PWRSW接入正確的插針即可。RESET是重啟按鈕，同樣沒有“+”“-”之分，以短路方式實現。
SPEAKER是前置的蜂鳴器，分為“+”“-”相位；普通的揚聲器無論如何接都是可以發生的，但這里比較特殊。由于“+”相上提供了+5V的電壓值，因此我們必須正確安裝，以確保蜂鳴器發聲。
這是機箱上提供了插頭 上圖為機箱是提供的三種接頭。其中HDD LED是硬盤指示燈，對應主板上的IDE_LED;POWER SW是電源開關，對應主板上的PWRSW;RESET SW是重啟開關，對應主板上的RESET。
除了HDD LED硬盤指示燈有“+”“-”之分外，其它兩個沒有正負之分。當然，為了方便消費者安裝，“+”采用了紅、棕與藍進行了標識，而“-”絕一為白色線纜，這一點在任何的機箱當中是通用的，大家可以仔細觀察一下。
前置蜂鳴器插頭 機箱上的前置蜂鳴器插頭，用SPEAKER進行了標識，紅色表示“+”相位，黑色為“-”相位，對應主板上的SPEAKER。 主板上的開關、重啟、電源工作指示燈、硬盤指示燈插針 上圖為主板上的開關、重啟、電源工作指示燈、硬盤指示燈插針，標識的相當清楚，與主板的說明書上完全相同，我們只要對號入座，便能夠正確的連接機箱面板上的控制按鈕。
3.組裝電腦步驟中機箱與主板間的連線,各種指示燈線,怎樣正確的連接
在動手組裝電腦前，應先學習電腦的基本知識，包括硬件結構、日常使用的維護知識、常見故障處理、操作系統和常用軟件安裝等。
安裝前配件的準備 裝機要有自己的打算，不要盲目攀比，按實際需要購買配件。 如選購機箱時，要注意內部結構合理化，便于安裝，二要注意美觀，顏色與其他配件相配。
一般應選擇立式機箱，不要使用已淘汰的臥式機箱，特別是機箱內的電源，它關系到整個電腦的穩定運行，其輸出功率不應小于250 W，有的處理器還要求使用300 W的電源，應根據需要選擇。 除機箱電源外，另外需要的配件一般還有主板、CPU、內存、顯卡、聲卡（有的聲卡主板中自帶）、硬盤、光驅（有VCD光驅和DVD光驅）、軟驅、數據線、信號線等。
除了機器配件以外，還需要預備要用到的螺絲刀、尖嘴鉗、鑷子等工具。 另外，還要在安裝前，對室內準備好電源插頭等. 裝電腦的基本步驟 ---------- 組裝電腦時，應按照下述的步驟有條不紊地進行： （1） 機箱的安裝，主要是對機箱進行拆封，并且將電源安裝在機箱里。
（2） 主板的安裝，將主板安裝在機箱主板上。 （3） CPU的安裝，在主板處理器插座上插入安裝所需的CPU，并且安裝上散熱風扇。
（4） 內存條的安裝，將內存條插入主板內存插槽中。 （5） 顯卡的安裝，根據顯卡總線選擇合適的插槽。
（6） 聲卡的安裝，現在市場主流聲卡多為PCI插槽的聲卡。 （7） 驅動器的安裝，主要針對硬盤、光驅和軟驅進行安裝。
（8） 機箱與主板間的連線，即各種指示燈、電源開關線。PC喇叭的連接，以及硬盤、光驅和軟驅電源線和數據線的連接。
（9） 蓋上機箱蓋（理論上在安裝完主機后，是可以蓋上機箱蓋了，但為了此后出問題的檢查，最好先不加蓋，而等系統安裝完畢后再蓋）。 （10） 輸入設備的安裝，連接鍵盤鼠標與主機一體化。
（11） 輸出設備的安裝，即顯示器的安裝。 （12） 再重新檢查各個接線，準備進行測試。
（13） 給機器加電，若顯示器能夠正常顯示，表明初裝已經正確，此時進入BIOS進行系統初始設置。 進行了上述的步驟，一般硬件的安裝就已基本完成了，但要使電腦運行起來，還需要進行下面的安裝步驟。
（14） 分區硬盤和格式化硬盤。 （15） 安裝操作系統，如Windows server 2003或者Windows XP系統。
（16） 安裝操作系統后，安裝驅動程序，如顯卡、聲卡等驅動程序。 （17） 進行72小時的烤機，如果硬件有問題，在72小時的烤機中會被發現。
--------------------------------------------------------------- 組裝電腦的過程 對于平常接觸電腦不多的人來說，可能會覺得“裝機”是一件難度很大、很神秘的事情。但其實只要你自己動手裝一次后，就會發現，原來也不過如此（當然你最好先對電腦的各個配件有一個大概的了解）。
組裝電腦的準備工作都準備好之后，下面就開始進行組裝電腦的實際操作。 （1） 打開機箱的外包裝，會看見很多附件，例如螺絲、擋片等。
（2） 然后取下機箱的外殼，我們可以看到用來安裝電源、光驅、軟驅的驅動器托架。許多機箱沒有提供硬盤專用的托架，通?？砂惭b在軟驅的托架上。
機箱的整個機架由金屬構成，它包括五寸固定架（可安裝光驅和五寸硬盤等）、三寸固定架（可用來安裝軟驅、三寸硬盤等）、電源固定架（用來固定電源）、底板（用來安裝主板的）、槽口（用來安裝各種插卡）、PC喇叭（可用來發出簡單的報警聲音）、接線（用來連接各信號指示燈以及開關電源）和塑料墊腳等. 驅動器托架。驅動器艙前面都有擋板，在安裝驅動器時可以將其卸下，設計合理的機箱前塑料擋板采用塑料倒鉤的連接方式，方便拆卸和再次安裝。
在機箱內部一般還有一層鐵質擋板可以一次性地取下。 機箱后的擋片。
機箱后面的擋片，也就是機箱后面板卡口，主板的鍵盤口、鼠標口、串并口、USB接口等都要從這個擋片上的孔與外設連接。 信號線。
在驅動器托架下面，我們可以看到從機箱面板引出Power鍵和Reset鍵以及一些指示燈的引線。除此之外還有一個小型喇叭稱之為PC Speaker，用來發出提示音和報警，主板上都有相應的插座。
有的機箱在下部有個白色的塑料小盒子，是用來安裝機箱風扇的，塑料盒四面采用卡口設計，只需將風扇卡在盒子里即可。部分體積較大的機箱還會預留機箱第二風扇、第三風扇的位置。
11.2.2 安裝電源 機箱中放置電源的位置通常位于機箱尾部的上端。電源末端四個角上各有一個螺絲孔，它們通常呈梯形排列，所以安裝時要注意方向性，如果裝反了就不能固定螺絲。
可先將電源放置在電源托架上，并將4個螺絲孔對齊，然后再擰上螺絲。 把電源裝上機箱時，要注意電源一般都是反過來安裝，即上下顛倒。
只要把電源上的螺絲位對準機箱上的孔位，再把螺絲上緊即可。 提示：上螺絲的時候有個原則，就是先不要上緊，要等所有螺絲都到位后再逐一上緊。
安裝其他某些配件，如硬盤、光驅、軟驅等也是一樣。 11.2.3 安裝主板 在機箱的側面板上有不少孔，那是用來固定主板的。
而在主板周圍和中間有一些安裝孔，這些孔和機箱底部的一些圓孔相對應，是用來固定主機板的，安裝主板的時候，要先在機箱底部孔里面裝上定位螺絲，（定位螺絲槽按各主板類型匹配選用，適當?shù)囊部煞派稀?/p>
4.電腦機箱和主板的連線的問題

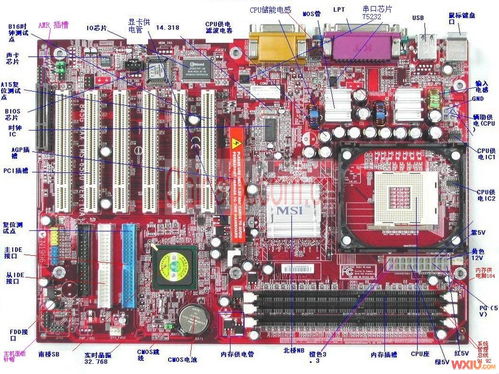

面板連接線 機箱面板的連接線插針一般都在主板左下端靠近邊緣的位團置，一般是雙行插針，一共有10組左右，主要有電源開關，復位開關，電源指示燈，硬盤指示燈，揚聲器等插針。
1電源開關連接線 連接電源開關連接線時，先從機箱面板連線上找到標有“power sw”的兩針插頭，分別是白棕兩種顏色，然后插在主板上標有“ pwr sw”或是“RWR”字樣的插針上就可以了。 2復位開關連接線 用來熱啟動計算機用的。
連接時，先找到標有“RESET SW”的兩針插頭，分別是白藍兩種顏色，然后插在主板上標有“Reset sw”或是“RSR”字樣的插針上就可以了。 3電源指示燈連接線 先找到標有“Power LED”的三針插頭，中間一根線空兩缺，兩端分別是白綠兩種顏色，然后將它插在主板上標有“PWR LED”或是“P LED”字樣的插針上。
提醒：電源開關連接線和復位開關連接線兩處在插入時可以不用注意插接的正反問題，怎么插都可以。但由于電源指示燈邊接線是采用發光二級管來顯示作息的，所以連接是有方向性的。
有些主板上會標示“P LED+”和“P LED-”字樣，我們只要將綠色的一端對應連接在P LED+插針上，白線連接在P LED-插針上。 4硬盤指示燈連接線 先找到標有“H.D.D.LED”的兩頭插頭，連線分別是白紅兩種顏色，將它插在主板上標有“HDD LED”或“IED LED”字樣的插針上。
插時要注意方向性。一般主板會標有“HDD LED+”、“HDD LED-”，將紅色一端對應連接在HDD LED+插針上，白色插在標有“HDD LED-”插針上。
5揚聲器連接線 先找到“SPEAKER”的四針插頭，中間兩根線空缺，兩端分別是紅黑兩種顏色，將它插在主板上標有“PEAKER”或是“SPK”字樣的插針上。紅色插正極，黑色插負極。
實際 電源開關：白色+正極，棕色—負極正反插均可 復位開關：白藍兩種顏色，正反插可隨便。 電源開關：綠色的插在P LED+插針上，白色的插在P LED插針上。
硬盤指示燈：綠色插在“PLED+”，白色插在“HDD LED-”插針上。 揚聲器：紅色插正極，黑色插負極。
5.主板與機箱的連接線問題
RESET SW接RESET
H.D.D. LED接HD/LED
POWER LED- 接POWER_LED-
POWER LED+接POWER_LED+
POWER SW接POWER_ON/OFF
SPEAKER 接SPEAKER
復位開關： 兩腳的。此開關連線的插頭上一般標有RESET SW字樣，而主板上對應位置的插針附近的英文縮寫一般為RESET、RST、RS或RE等。不分正負，插反了也一樣有效。
電源燈： 連線也是兩腳插頭，其中一根連線一般用綠色表示，另一根連線為白色。當主機電源啟動時，電源燈就會亮起來。此開關連線的插頭上一般標有POWER LED 字樣，而主板上對應位置的插針附近的英文縮寫一般為PW LED、Power LED、PWR LED或PLED+和PLED-等。接反了不亮，換過來就行。
硬盤燈： 硬盤燈連線也是兩腳插頭，兩根連線一般是一紅一白。當硬盤有讀寫動作時，硬盤燈就會亮起來。此開關連線的插頭上一般標有HDD LED字樣，而主板上對應位置的插針附近的英文縮寫一般為HDD LED、HD或IDE_LED+和IDE_LDE-等。接反了不亮，換過來就行。
喇叭： 此連線的插頭有四個接腳，但只有兩根連線，其顏色一般是一紅一黑或一橘一黑，正確連接后供機箱上的喇叭使用。此開關連線的插頭上和主板上對應的插針附近一般都標有Speaker字樣。有些電腦在正常啟動以后就會通過喇叭發出“嘀”的一聲，或者在不能正常啟動，通過喇叭發出相應的報警聲，為用戶解決問題提供幫助。不過，有些主板上已經集成有喇叭，這時就不必連接機箱上的喇叭了。
前置USB各個接線的定義。紅線：電源正極（接線上的標識為：+5V或VCC）、白線：負電壓數據線（標識為：Data-或USB Port -）、綠線：正電壓數據線（標識為：Data+或USB Port +）、黑線：接地（標識為：GROUND）
6.電腦機箱上的電源線等怎樣與主板相連.
1、安裝硬盤 （1）安裝外部存儲設備時的基礎知識 ①每個IDE口都可以有（而且最多只能有）一個“Master”（主盤，用于引導系統）盤。
②當兩個IDE口上都連接有設置為“Master”時，老主板通?？偸菄L試從第一個IDE口上的“主”盤啟動。而現在的主板，一般都可以通過CMOS的設置，指定哪一個IDE口上的硬盤是啟動盤。
③ATX電源在關機狀態時仍保持5V電流，所以在進行零配件安裝、拆卸及外部電纜線插、拔時必須關閉電源接線板開關或拔下機箱電源線。 ④有些機箱的驅動器托架安排得過于緊湊，而且與機箱電源的位置非?？拷?，安裝多個驅動器時比較費勁。
所以我們建議先在機箱中安裝好所有驅動器，然后再進行線路連接工作，以免先安裝的驅動器連線擋住安裝下一個驅動器所需的空間。 ⑤為了避免因驅動器的震動造成的存取失敗或驅動器損壞，建議在安裝驅動器時在托架上安裝并固定所有的螺絲。
⑥為了方便安裝及避免機箱內的連接線過于雜亂無章，在機箱上安裝硬盤、光驅時，連接與同一IDE口的設備應該相鄰。 ⑦電源線的安裝是有方向的，反了插不上。
⑧考慮到以后可能需要安裝多個硬盤或光驅，攢機前最好準備兩條IDE設備信號線（俗稱“排線”），每條線帶3個接口（一個連接主板IDE端口，另外兩個用來連接硬盤或光驅）。為了避免機箱內的連接線過于雜亂無章，“排線”上用于連接硬盤/光驅的接口應盡量靠近，一般3個接口之間的“排線”長度應為2:1。
⑨在同一個排線IDE口上連接兩個設備時，一般的原則是傳輸速度相近的安裝在一起，硬盤和光驅應盡量避免安裝在同一個IDE口上。 小知識：主盤（MASTER）與從盤（SLAVE）——在一臺計算機里一般只有兩個IDE接口，每一根接線有三個接口，其中一個接主板的IDE接口，另兩個則可以接兩個硬盤或一個硬盤與一個光驅。
在同一根接線上如果接兩個IDE接口設備，則其中一個是主盤，另一個為從盤。由于硬盤缺省的跳線設置為主硬盤，所以要將其中一個的跳線設為從盤，否則將無法啟動系統。
具體的設置可見硬盤后面的跳線設置說明。一般來說，光驅出廠時已設為從盤，所以安裝時不必再跳。
第一步，如果你只用一根IDE線來連接硬盤，那么我們就可以把硬盤放到插槽中去了，單手捏住硬盤（注意手指不要接觸硬盤底部的電路板，以防身上的靜電損壞硬盤），對準安裝插槽后，輕輕地將硬盤往里推，直到硬盤的四個螺絲孔與機箱上的螺絲孔對齊為止。 第二步，硬盤到位后，就可以上螺絲了。
注意，硬盤在工作時其內部的磁頭會高速旋轉，因此必須保證硬盤安裝到位，確保固定。硬盤的兩邊各有兩個螺絲孔，因此最好能上四個螺絲，并且在上螺絲時，四個螺絲的進度要均衡，切勿一次性擰好一邊的兩個螺絲，然后再去擰另一邊的兩個。
如果一次就將某個螺絲或某一邊的螺絲擰得過緊的話，硬盤可能受力就會不對稱，影響數據的安全。 小知識：一般主板上都有兩個IDE插口——IDE1和IDE2，在一般情況下我們都將硬盤連接在IDE口上，而將光驅等設備連接在IDE2口上。
此外，IDE口上一般都有一個缺口以用來和IDE硬盤線上的防插反凸塊對應以防止插反。 第三步，先將IDE線在硬盤上的IDE口上插好，然后再將其插緊在主板IDE接口中，最后再將ATX電源上的扁平電源線接頭在硬盤的電源插頭上插好即可。
需要注意的是，如果你的IDE線無防插反凸塊，你在安裝IDE線時需本著以IDE線上有“紅線一端對電源接口”的原則來進行安裝。 2、光驅安裝 ①光驅的跳線：光驅的跳線非常重要，特別是當光驅與硬盤共用一條數據線的時候，如果設置不正確就會無法識別光驅。
一般安裝一個光驅的時候只需要將它設置為主盤就行了。 ②將光驅裝入機箱：先拆掉機箱前方的一個5寸固定架面板，然后把光驅滑入。
把光驅從機箱前方滑入機箱時要注意光驅的方向，現在的機箱大多數只需要將光驅平推入機箱就行了。但是有些機箱內有軌道，那么在安裝光驅的時候就需要安裝滑軌。
安裝滑軌時應注意開孔的位置，并且螺釘要擰緊，滑軌上有前后兩組共8個孔位，大多數情況下，靠近彈簧片的一對與光驅的前兩個孔對齊，當滑軌的彈簧片卡到機箱里，聽到“咔”的一聲響，光驅就安裝完畢。（見圖23） ③固定光驅：在固定光驅時，要用細紋螺釘固定，每個螺釘不要一次擰緊，要留一定的活動空間。
如果在上第一顆螺釘?shù)臅r候就固定死，那么當你上其它3顆螺釘?shù)臅r候，有可能因為光驅有微小位移而導致光驅上的固定孔和框架上的開孔之間錯位，導致螺釘擰不進去，而且容易滑絲。正確的方法是把4顆螺釘都旋入固定位置后，調整一下，最后再擰緊螺釘。
（見圖24） ④安裝連接線：依次安裝好IDE排線和電源線。 3、雙外部存儲器的安裝 許多時候我們需要在一根IDE線上連接兩個存儲設備，如兩個硬盤、兩個光驅或一個硬盤一個光驅，這時該怎么來安裝呢？ （1）安裝雙外部存儲設備的條件： ①機箱電源能滿足新增外部存儲設備電源需求 一般機箱中的電源輸出功率都在200W以上，按理說加塊硬盤應該沒問題。
但如果你的使用是耗電量大的顯卡，另外又加裝了DVD等，那么就要。
