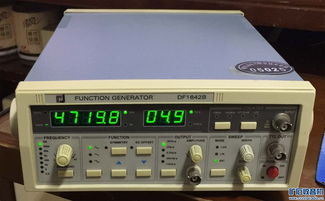

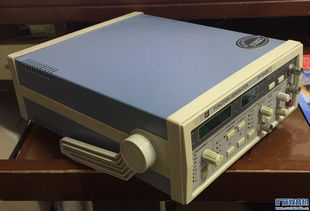

DF1642B1信號發生器的(在使用信號發生器和交流毫伏表時,應該注意什么)

1.在使用信號發生器和交流毫伏表時,應該注意什么

注意事項（1）接通電源時，應將毫伏表的測量輸入端短接，或者將檔位置于較大的電壓檔。

（2）不可以用低壓檔來測量高于該檔的電壓值。（3）測量時，被測電壓的直流分量不得大于250V。

（因型號而異，如DA-7s是300V）(4)測試時，儀器或電路的地線，應與晶體管毫伏表的地線接在一起，使用的連線要短最好使用屏蔽線。（5）測量市電時，選用300V檔，將地線接零，另一根測試線接火線。

（6）對于20Hz以下或1MHz以上的正弦交流電，或非正弦交流電，不宜使用晶體管毫伏表進行測量。（7）在測量電壓時，應先接地線，再接入另一根線，測量完畢時應按相反的次序取下。

（8）由于毫伏表的靈敏度很高，因此接地點必須良好。毫伏表的地線應與被測電路的地線接在一起，以免引入干擾電壓，影響測量精度。

2.信號發生器的使用方法

1、將電源線接入220伏，50赫茲交流電源上，應注意三芯電源插座的地線腳應與大地妥善接好，避免干擾；

2、開機前應把面板上各輸出旋扭旋至最??；

3、為了得到足夠的頻率穩定度，需預熱；

4、頻率調節：按下相應的按鍵，然后再調節至所需要的頻率；

5、波形轉換：根據需要波形種類，按下相應的波形鍵位，波形選擇鍵是：正弦波、矩形波、尖脈沖、TTL電平；

6、幅度調節：正弦波與脈沖波幅度分別由正弦波幅度和脈沖波幅度調節，不要作人為的頻繁短路實驗；

7、輸出選擇：根據需要選擇，“ON OFF”鍵，否則沒有輸出。

使用注意事項

1、信號發生器設有“電源指示”，使用時指示燈不亮，應更換電池后再使用；

2、信號發生器不用時應放在干燥通風處，以免受潮。

3.信號發生器的注意事項

1.信號發生器設有“電源指示”，使用時指示燈不亮，應更換電池后再使用。

2.信號發生器不用時應放在干燥通風處，以免受潮。
