鑄鐵坩堝使用(化學(xué)坩堝的使用請(qǐng)教：各種坩堝的用途以及使用時(shí)應(yīng)注意的問題（詳細(xì))
1.化學(xué)坩堝的使用請(qǐng)教：各種坩堝的用途以及使用時(shí)應(yīng)注意的問題（詳細(xì)
坩堝主是用來做定量分析的，是微量分析方法之一。
所以在使用前要洗的特別干凈，用蒸留水洗后用特殊的擦布擦干，放在封閉的容器里備用。使用時(shí)，是通過加熱把坩堝里的溶液蒸發(fā)掉，再稱出干物質(zhì)的重量。
因此要特別小心有外物進(jìn)入，如空氣中的灰塵或水滴誤入。會(huì)影響重量的準(zhǔn)確率。
坩堝的操作方法因試驗(yàn)?zāi)康暮鸵蟮木炔煌鳟悺？砂丛囼?yàn)要求與操作規(guī)程去做。
坩堝有金屬的，玻璃的，瓷的。 金屬的又分金的，銀的，鉑金以及白金的。
有的放在噴燈上加熱，有的放在試驗(yàn)爐里（爐里一般都是需要加溫到幾百甚至千度的高溫時(shí)用） 所以是根據(jù)試驗(yàn)?zāi)康暮鸵蟠_定其使用方法的。
2.坩鍋的用法及注意事項(xiàng)是什么
坩堝是用極耐火的材料（如粘土、石墨、瓷土或較難熔化的金屬）所制的器皿或熔化罐。
使用方法： 坩堝為一陶瓷深底的碗狀容器。當(dāng)有固體要以大火加熱時(shí)，就必須使用坩堝。
因?yàn)樗炔Ａ髅蟾艹惺芨邷亍［釄迨褂脮r(shí)通常會(huì)將坩堝蓋斜放在坩堝上，以防止受熱物跳出，并讓空氣能自由進(jìn)出以進(jìn)行可能的氧化反應(yīng)。
坩堝因其底部很小，一般需要架在泥三角上才能以火直接加熱。坩堝在鐵三角架上用正放或斜放皆可，視實(shí)驗(yàn)的需求可以自行安置。
坩堝加熱后不可立刻將其置于冷的金屬桌面上，以避免它因急劇冷卻而破裂。也不可立即放在木質(zhì)桌面上，以避免燙壞桌面或是引起火災(zāi)。
正確的作法為留置在鐵三角架上自然冷卻，或是放在石棉網(wǎng)上令其慢慢冷卻。坩堝的取用請(qǐng)閱坩堝鉗。
主要用途： （1）溶液的蒸發(fā)、濃縮或結(jié)晶 （2）灼燒固體物質(zhì) 使用注意事項(xiàng)： （1）可直接受熱，加熱后不能驟冷，用坩堝鉗取下 （2）坩堝受熱時(shí)放在鐵三角架上 （3）蒸發(fā)時(shí)要攪拌；將近蒸干時(shí)用余熱蒸干。
3.坩堝的使用說明書

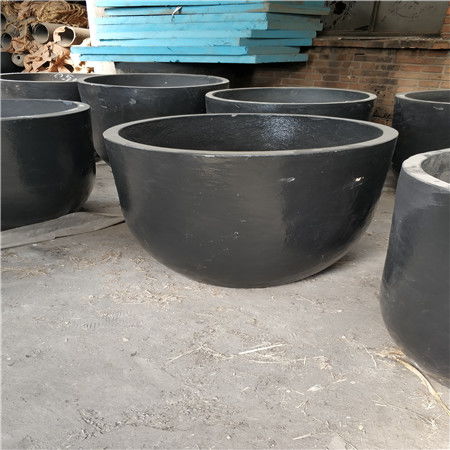

石墨坩堝使用說明書 一、石墨坩堝特別注意事項(xiàng)： 1.注意不要給予機(jī)械性外力撞擊，不要從高處落下或撞擊。
2.不要被水淋濕，需存放于干燥的地方。 3.筑熔干燥后，不要使其接觸水。
4.使用期間不要將火焰直接對(duì)準(zhǔn)坩堝（噴到坩堝底部），若噴到時(shí)坩堝底部會(huì)有明顯的黑色痕跡。 5.停爐后剩余之鋁、銅料要盡量取出，坩堝內(nèi)不要留殘液。
6.酸化物（除渣劑等）之使用需適量，以免侵蝕坩堝，過量使用會(huì)侵蝕坩堝造成破裂。 7.投入原料時(shí)不撞擊坩堝，不使用機(jī)械力量。
二、保存及搬運(yùn)： 1.石墨坩堝怕水，絕對(duì)要避免潮濕及被水淋到。 2.留意表面碰傷，勿直接把坩堝放于地板上，需放置于棧板上。
3.勿在地板橫向滾動(dòng)，立向在地上推轉(zhuǎn)時(shí)地上需墊厚紙板或破布等較軟的東西，以免碰傷磨傷底部。 4.搬運(yùn)時(shí)請(qǐng)?zhí)貏e注意，切勿落地或碰擊到。
三、坩堝安裝： 1.坩堝底座（坩臺(tái)）需與坩堝底徑相同或較大，坩臺(tái)高度需高于噴火口，以免火噴到坩堝。 2.用耐火磚作坩臺(tái)應(yīng)以圓形耐火磚，需平坦沒有彎曲，勿用半塊或凹凸不平之磚材，最好是用進(jìn)口之石墨坩臺(tái)為佳。
3.坩臺(tái)需放置在熔為、解熔之中心點(diǎn)，上面以焦炭粉、稻草灰或耐火棉等作墊，避免坩堝與坩臺(tái)粘住，坩堝放上去后，需于熔中央，且需水平（最好用水平尺量）。 4.坩堝與爐體之尺寸要配合，坩堝與熔壁之間距離應(yīng)適當(dāng)，最少需40mm以上。
5.有嘴坩堝裝爐時(shí)，坩堝嘴下面與耐火磚接觸間隙應(yīng)預(yù)留約30-50MM之空隙，且底下不能墊任何東西，嘴與爐壁用耐火棉抹平。爐壁需有固定耐火磚（三點(diǎn)）與坩堝需墊上厚約3mm之瓦楞紙板作為加溫后之熱脹空間。
四、預(yù)熱烘干處理： 1.使用前4-5小時(shí)將坩堝搬放于油爐邊預(yù)熱，對(duì)坩堝除濕表面有幫助。 2.新坩堝使用前先在坩堝內(nèi)放置木炭或木材燃燒四小時(shí)左右，對(duì)坩堝之除濕有幫助。
3.新坩堝爐內(nèi)升溫預(yù)熱時(shí)間如下： 0℃--200℃ 慢速升溫4H 油 0℃--300℃ 慢速升溫1H 電 200℃--300℃ 慢速升溫4H 爐 300℃--800℃ 慢速升溫4H 爐 300℃--400℃ 慢速升溫4H 400℃--600℃ 快速升溫保持2H 4.停爐后，開爐預(yù)熱時(shí)間如下： 油爐及電爐： 0℃--300℃ 慢速升溫1H 300℃--600℃ 慢速升溫4H 600℃-快速升溫到需要之度數(shù) a.電爐：停工時(shí)最好是持續(xù)保溫，溫度定在600℃左右；如不保溫，湯料需盡量舀出來，勿留在坩堝內(nèi)太多；如遇停電時(shí)需迅速把料取出。 b.油爐：停爐后湯料盡量舀干凈，爐蓋子及爐通風(fēng)口需蓋好，保持爐之余溫避免坩堝受潮。
5.加料： 坩堝第一爐使用時(shí)，先加邊角料（小料）后再加塊料，且需用鉗子挾緊輕輕放入坩堝內(nèi)，不能一次加太滿以免擠破坩堝。 A.油爐：300℃以后即可加料； B.電爐： a. 200℃--300℃開始加小料，400℃以后慢慢加塊料，如生產(chǎn)持續(xù)加料時(shí)不要加于固定位置，以免造成口部氧化。
b.專用于保溫電爐，停爐后需預(yù)熱至500℃方可倒入鋁湯。 五、使用中注意事項(xiàng)： 1.加料時(shí)需輕拿輕放，且不可大力放入坩堝內(nèi)，以免撞破坩堝。
2.坩堝24小時(shí)不停使用壽命會(huì)更長(zhǎng)，收工停爐時(shí)坩堝中之熔解湯料需清出，以免熔湯凝固再起火加熱時(shí)會(huì)產(chǎn)生膨脹，影響坩堝壽命甚至脹破坩堝。 3.熔解助劑：鋁合金之熔解使用助劑（FLLUX）及銅合金之硼砂，請(qǐng)少量用因多量會(huì)侵蝕坩堝壁。
助劑需于鋁金屬溶解成湯面最小8分滿時(shí)，輕放入坩堝中速攪拌，避免附著于坩堝內(nèi)壁進(jìn)而館蝕坩堝。 *鋁合金之助劑如含納（NA）成分超過10%，需用特殊材質(zhì)之坩堝。
4.于每日工作完成合，在坩堝還是紅紅時(shí)請(qǐng)速削落清理清潔坩堝壁附住之金屬料，以免殘?jiān)^多影響傳熱及增加溶解時(shí)間，造成熱膨脹而脹破坩堝。 5.建議在坩堝熔鋁合金二個(gè)月左右（熔銅合金每周），即吊出來檢查一次表面是否有異常，亦可清理爐膛，同進(jìn)將坩堝轉(zhuǎn)向，此操作有利于延長(zhǎng)坩堝使用壽命。
4.使用石墨坩堝要注意哪些問題
你好，石墨坩堝具有良好的熱導(dǎo)性和耐高溫性，在高溫使用過程中，熱膨脹系數(shù)小，
對(duì)急熱、急冷具有一定抗應(yīng)變性能。對(duì)酸，堿性溶液的抗腐蝕性較強(qiáng)，
具有優(yōu)良的化學(xué)穩(wěn)定性。
但應(yīng)該注意以下幾點(diǎn)：
1、坩堝規(guī)格號(hào)即銅之容量（#/千克），使用時(shí)容量應(yīng)該合理搭配；
2、石墨坩堝嚴(yán)防濕潤(rùn)，存放時(shí)必需放在干燥處或木架上。
3、搬運(yùn)時(shí)輕拿輕放，嚴(yán)禁摔震。
4、運(yùn)用前需在干燥設(shè)備或爐旁熱烘烤，溫度逐升到 500℃。
5、坩堝應(yīng)放在爐口平面以下防范爐蓋磨損坩堝上口。
6、加料時(shí)應(yīng)根據(jù)坩堝溶量，不可加料太多，太緊防范緊縮坩堝。
7、出爐東西和坩夾要符合坩堝外形，夾此中部防范部門受力損壞坩堝。
8、拔除坩堝表里壁溶渣和粘焦時(shí)應(yīng)輕敲防范損壞坩堝。
9、坩堝與爐壁之間應(yīng)保持適合距離，坩堝應(yīng)放在爐內(nèi)正中。
10、運(yùn)用適量助燃劑、添加劑將減少坩堝運(yùn)用壽命。
11、運(yùn)用過程當(dāng)中，每周將坩堝轉(zhuǎn)折一次，可延長(zhǎng)坩堝運(yùn)用壽命。
12、防范強(qiáng)腐蝕火焰直噴坩堝側(cè)面和底砣。
希望對(duì)你有幫助，~（@^_^@）~
