分析組合體尺寸標注中的(組合體視圖的尺寸標注有哪些要求?)
1.組合體視圖的尺寸標注有哪些要求?
1.正確：正確是指尺寸標注要符合制圖標準的相關規定。
2.完整：完整是指所注尺寸能夠完全確定物體的大小及各組成部分的相對位置，即定形尺寸（確定各基本形體大小的尺寸）、定位尺寸（確定各基本形體之間相對位置的尺寸）、總體尺寸（確定物體總長、總寬、總高的尺寸）要標注齊全。
3.清晰：清晰是指所注尺寸整體排列要整齊，便于讀圖。
(1)尺寸位置要明顯。尺寸盡量標注在反映物體形狀特征的視圖上；表示同一部分的尺寸應集中在一個或兩個視圖上；虛線上不注尺寸。
(2)尺寸排列要整齊。尺寸盡量標注在視圖之外；與兩視圖有關的尺寸最好注在兩視圖之間；在同一方向的尺寸排在一條線上，不要錯開。
4.合理：合理是指所注尺寸既能滿足設計要求，又方便施工。若要符合設計施工要求，則需具備一定的設計和施工知識后才能逐步做到。綜上所述，標注尺寸的基本要求是：正確、完整、清晰、合理。
2.機械制圖組合體尺寸標注的要求有那些
尺寸分為定形尺寸、定位尺寸、總體尺寸
要求：
1.機件的真實大小應以圖樣上所標注的尺寸數值為依據，與圖形大小及繪圖的準確度無關
2.圖樣中（包括技術要求和其他說明）的尺寸，以mm為單位時，不需標注計量單位的符號或名稱；采用其它單位，則應注明相應的符號
3.圖樣中所標注的尺寸，為該圖樣所示機件的最后完工尺寸，否則應另加說明
4.機件的每一尺寸，一般只標注一次，并應標注在反映該結構最清晰的圖形上

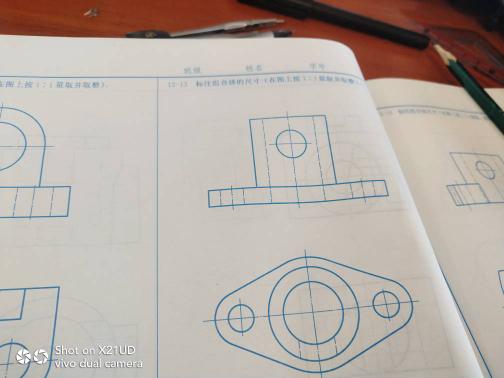

3.在組合體視圖上標準尺寸,應做到那四點
組合體的尺寸標注 視圖只能表示組合體的形狀，而各形體的真實大小及其相互位置，則要靠尺寸來確定，因此，組合體的尺寸標注是重要的。
尺寸標注靈活、不固定難以掌握，它又是一個難點。尺寸標注還是一個嚴肅的問題，標錯尺寸，產品報廢造成經濟損失。
標注尺寸的基本要求是正確、完整、清晰。 1）尺寸標注要正確。
所注的尺寸應嚴格遵守國家標準《機械制圖》中有關尺寸標注的規定，如尺寸數字的寫法、尺寸界線采用的圖線、箭頭畫法等。 2）尺寸標注要完整。
所注的尺寸必須把組合體中各基本形體的大小及其相互位置確定下來，無遺漏、無重復尺寸，既不多不少正好。 3）尺寸標注要清晰。
每個尺寸都應該注寫在適當?shù)奈恢茫阌陂喿x，不至于產生誤解。 一、組合體尺寸標注的種類 1.定形尺寸：確定組合體各組成部分形狀大小的尺寸。
2.定位尺寸：確定組合體各組成部分相對位置的尺寸。要標注定位尺寸，必須先選定尺寸基準（物體的長、寬、高三個方向，每個方向至少要有一個基準）。
選擇尺寸基準的原則通常：對稱平面、軸線、較大平面（底面、端面）。 3.總體尺寸：確定組合體外形的總長、總寬、總高的尺寸。
當標注總體尺寸后出現多余尺寸時，須作調整，避免出現封閉尺寸鏈；對于某一方向具有回轉結構的組合體，為了明確圓弧的中心和孔的軸線位置，可省略該方向的總體尺寸，即當圖形末端為圓弧時，總體尺寸標到圓弧中心線處。 二、基本形體的尺寸標注（定形尺寸） 組合體的尺寸標注是按形體分析進行的，基本形體的尺寸是組合體尺寸的重要組成部分，因此，要標注組合體的尺寸，必須首先掌握基本形體的尺寸標注。
對平面立體如棱柱、棱錐來說，一般需注出長、寬、高三個方向的尺寸；對回轉體如圓柱、圓錐來說，只需注出直徑和高度方向的尺寸。 三、組合體的尺寸標注 （一）常見形體的尺寸標注 1）帶截交線的立體應標基本形體尺寸以及截平面的相對位置尺寸，即定形尺寸+定位尺寸，絕不能在截交線上直接注尺寸。
2）帶相貫線的立體應標兩基本形體尺寸以及相貫體的相對位置尺寸，即定形尺寸+定位尺寸，絕不能在相貫線上直接注尺寸。 3）機械零件上的一些常見形體的定位尺寸：一組孔的定位尺寸、圓柱體的定位尺寸、立方體的定位尺寸。
（二）尺寸配置要求 1.尺寸盡量標注在形體特征最明顯的視圖上。 2.尺寸盡量標注在相關的兩個視圖之間。
3.尺寸盡量標注在視圖外面。 4.盡量將有關的尺寸集中標注。
5.盡量將內外結構分開標注。 6.盡量將同一方向的尺寸排列整齊，并配置在少數幾條線上。
7.盡量不在虛線上不標注。 8.圓、大于半圓的圓弧、對稱圓弧標直徑；小于等于半圓的圓弧標半徑。
9.角度尺寸中的數字水平寫。 10.回轉體的直徑盡量標柱在投影為非圓的視圖上。
11.同心圓柱的直徑尺寸，盡量標柱在非圓的視圖上。 12.相同的圓只標一次，并標出數量；相同的圓弧只標一次，但不標出數量。
13.必須小尺寸在內，大尺寸在外。 14.不允許在截交線、相貫線上標柱尺寸。
15.半徑尺寸必須在反映圓弧的視圖上標柱。 16.對稱結構的尺寸不允許標柱一半。
（三）標注組合體尺寸的步驟 1.標注組合體尺寸的步驟 標注組合體尺寸時，首先對組合體進行形體分析，然后選定三個方向的尺寸基準，再標注定形尺寸和定位尺寸，最后調整總體尺寸并檢查。 2.標注組合體尺寸舉例。
1）按形體分析法，軸承座可分析成底板、圓筒、支撐板、肋板四個簡單形體。 2）選定尺寸基準，軸承座的下底面作為高度方向主要基準；軸承座左右對稱面作為長度方向主要基準；底板和圓筒的后端面作為寬度方向主要基準。
3）標注定位尺寸。4）標注定形尺寸。
5）調整總體尺寸。 6）檢查。
