離心風機原理
離心風機是依靠輸入的機械能，提高氣體壓力并排送氣體的機械，它是一種從動的流體機械。離心風機廣泛用于工廠、礦井、隧道、冷卻塔、車輛、船舶和建筑物的通風、排塵和冷卻；鍋爐和工業爐窯的通風和引風；空氣調節設備和家用電器設備中的冷卻和通風；谷物的烘干和選送；風洞風源和氣墊船的充氣和推進等。
中文名
離心風機
外文名
centrifugal fan
原理
利用高速旋轉的葉輪將氣體加速
作用
把氣體作為不可壓縮流體處理
構造
由機殼、主軸、葉輪
快速
導航
發展歷史
發展前景
性能特點
故障維修
注意事項
其它
工作原理

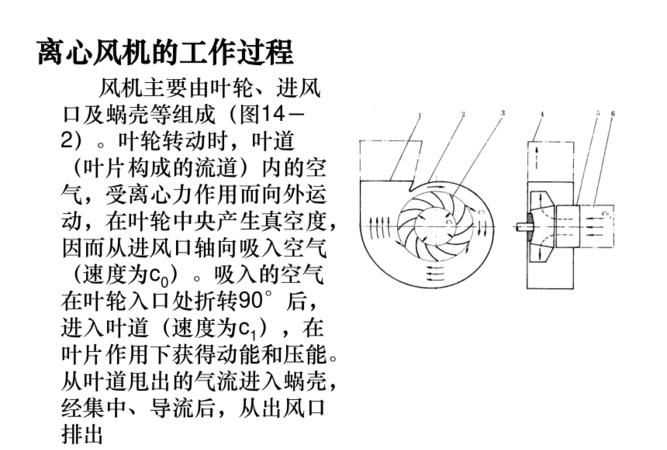

離心風機是根據動能轉換為勢能的原理，利用高速旋轉的葉輪將氣體加速，然后減速、改變流向，使動能轉換成勢能（壓力）。在單級離心風機中，氣體從軸向進入葉輪，氣體流經葉輪時改變成徑向，然后進入擴壓器。在擴壓器中，氣體改變了流動方向并且管道斷面面積增大使氣流減速，這種減速作用將動能轉換成壓力能。壓力增高主要發生在葉輪中，其次發生在擴壓過程。在多級離心風機中，用回流器使氣流進入下一葉輪，產生更高壓力[1]。
作用
離心風機的工作原理與透平壓縮機基本相同，均是由于氣體流速較低，壓力變化不大，一般不需要考慮氣體比容的變化，即把氣體作為不可壓縮流體處理。
離心風機
離心風機可制成右旋和左旋兩種型式。從電動機一側正視：葉輪順時針旋轉，稱為右旋轉風機；葉輪逆時針旋轉，稱為左旋轉風機。
構造
離心式風機由機殼、主軸、葉輪、軸承傳動機構及電機等組成。
機殼：由鋼板制成堅固可靠，可為分整體式和半開式，半開式便于檢修。
葉輪：由葉片、曲線型前盤和平板后盤組成。
轉子：應做過靜平衡和動平衡，保證轉動平穩，性能良好。
傳動部分：有主軸、軸承箱、滾動軸承及皮帶輪（或聯軸器）組成。
發展歷史
1862年，英國圭貝爾發明離心風機，其葉輪、機殼為同心圓型，機殼用磚制，木制葉輪采用后向直葉片，效率僅為40%左右，主要用于礦山通風。
1880年，人們?cè)O(shè)計出用于礦井排送風的蝸形機殼，和后向彎曲葉片的離心風機，結構已比較完善了。
1892年法國研制成橫流風機；1898年，愛爾蘭人設計出前向葉片的西羅柯式離心風機，并為各國所廣泛采用；19世紀，軸流風機已應用于礦井通風和冶金工業的鼓風，但其壓力僅為100～300帕，效率僅為15～25%，直到二十世紀40年代以后才得到較快的發展。
1935年，德國首先采用軸流等壓風機為鍋爐通風和引風；1948年,丹麥制成運行中動葉可調的軸流風機；旋軸流風機、子午加速軸流風機、斜流風機和橫流風機；2002年，中國的防爆離心風機，在化工，石油，機械等領域廣泛被采用，長林東防爆離心風機也得到了發展。離心風機是石材加工企業常用的輔助生產設備，主要用于通風與除塵裝置中，如石材切割和打磨工序中旋風除塵器及布袋除塵器等均需要利用離心風機對生產場地進行除塵處理，確保生產環境潔凈，保護生產者身心健康。風機是一種高耗能的設備，消耗心風機的電力資源在石材加工中的比例較大，隨著當前我國能源的日益短缺及高產、高效工作面的推廣應用，節能降耗已成為石材生產企業普遍關注的問題，許多石材生產企業把降低風機的電耗作為當前的重要工作。降低風機的電耗除了提高風機本身的效率外，合理地選用風機的調節方式是最重要的，因?yàn)槭纳a(chǎn)的負荷隨工藝的需求而時刻變化，大多數
離心風機
風機都需要根據主機負荷而經常調節流量。當前，石材加工企業風機的節能調節方法比較陳舊，一般采用節流調節。當采用節流調節時，風機的流量主要采用調節閥門或節流擋板來進行調節，風機的節流量大，低負荷時甚至節流50%以上，由于存在節流損失及偏離高效區運行，能量浪費非常嚴重。而如果調節風機的轉速，既可以取消節流損失，又可以保證風機始終運行在高效區，因此可以大幅度節約電能?？梢哉f調節風機的轉速來運行風機是一種有效的節能方式，體現了當前建材工業生產的新趨勢。
發展前景
隨著我國工業化進程的推進，工業行業正大力開展節能降耗，進行產業升級和整合重組，工業基礎設備需要大量更新。離心風機作為工業的重要配套設備，將更多地應用于電力、水泥、石油化工、煤炭、礦山和環保等領域。在新的經濟發展形勢下，未來離心風機行業將繼續保持較快的增長。預計到2022年，離心風機行業市場規模將達到960億元。
性能特點
離心風機實質是一種變流量恒壓裝置。當轉速一定時,離心風機的壓力-流量理論曲線應是一條直線.由于內部損失,實際特性曲線是彎曲的。離心風機中所產生的壓力受到進氣溫度或密度變化的較大影響。對一個給定的進氣量,最高進氣溫度(空氣密度最低)時產生的壓力最低.對于一條給定的壓力與流量特性曲線，就有一條功率與流量特性曲線.當鼓風機以恒速運行時，對于一個給定的流量,所需的功率隨進氣溫度的降低而升高.
故障維修
離心風機傳動部位磨損是常出現的設備問題，其中包括抽風機軸承位、軸承室磨損、鼓風機軸軸承位磨損等。針對離心風機上述故障，傳統維修方法有堆焊、熱噴涂、電刷渡等，但均存在一定弊端：補焊高溫產生的熱應力無法完全消除，易造成材質損傷，導致部件出現彎曲或斷裂；而電刷鍍受涂層厚度限制，容易剝落，且以上兩種方法都是用金屬修復金屬，無法改變“硬對硬”的配合關系，在各力綜合作用下，仍會造成包膠滾筒的再次磨損。當代西方國家針對以上問題多采用高分子復合材料的修復方法，而應用較多的是美國福世藍技術體系，其具有超強的粘著力，優異的抗壓強度等綜合性能，可免拆卸免機加工。既無補焊熱應力影響，修復厚度也不受限制，同時產品所具有的金屬材料不具備的退讓性，可吸收設備的沖擊震動，避免再次磨損的可能，在國內針對離心風機故障修復的應用中也逐步取代傳統方法[2] 。
離心風機
注意事項
停機程序
1、緊急停機：在機組試運行過程中，遇有下列情況之一時，應立即緊急停機。緊急停機的操作就是按動主電機停車按鈕，然后再進行停機后的善后處理工作。
a、 離心風機突然發生強烈振動，并已超過跳閘值。
b、 機體內部有碰刮或者不正常摩擦聲音。
c、 任一軸承或密封處出現冒煙的現象，或者某一軸承溫度急劇上升到報警值。
d、 油壓低于報警值并無法恢復正常時。
e、 油箱液位低，已有吸空現象。
f、 軸位移值出現明顯的持續增長，達到報警值時。
2、正常停機：機組正常停機按如下程序進行操作。
a、 逐步打開放空閥（或出口旁通閥），同時逐步關閉排氣閥。
b、 逐步關小進氣節流門至20～25°。
c、 按動停車按鈕，并注意停機過程中有無異?，F(xiàn)象。
d、 機組停止5～10min后，或者軸承溫度降到45℃以下時可停止供油。對于具有浮環密封的機組，密封油泵必須繼續供油，直至機體溫度低于80℃為止。
機組停止后，在2～4小時內應定期盤動轉子180°。
離心式鼓風機的工作原理
離心風機 是根據動能轉換為勢能的原理，利用高速旋轉的葉輪將氣體加速，然后減速、改變流向，使動能轉換成勢能（壓力）。在單級離心風機中，氣體從軸向進入葉輪，氣體流經葉輪時改變成徑向，然后進入擴壓器。在擴壓器中，氣體改變了流動方向并且管道斷面面積增大使氣流減速，這種減速作用將動能轉換成壓力能。壓力增高主要發生在葉輪中，其次發生在擴壓過程。在多級離心風機中，用回流器使氣流進入下一葉輪，產生更高壓力。 離心風機的工作原理與透平壓縮機基本相同，均是由于氣體流速較低，壓力變化不大，一般不需要考慮氣體比容的變化，即把氣體作為不可壓縮流體處理。
離心風機可制成右旋和左旋兩種型式。從電動機一側正視：葉輪順時針旋轉，稱為右旋轉風機；葉輪逆時針旋轉，稱為左旋轉風機。 離心式風機由機殼、主軸、葉輪、軸承傳動機構及電機等組成。
機殼：由鋼板制成堅固可靠，可為分整體式和半開式，半開式便于檢修。
葉輪：由葉片、曲線型前盤和平板后盤組成。
轉子：應做過靜平衡和動平衡，保證轉動平穩，性能良好。
傳動部分：有主軸、軸承箱、滾動軸承及皮帶輪（或聯軸器）組成。
離心式鼓風機的工作原理
離心風機的工作原理與透平壓縮機基本相同，只是由于氣體流速較低，壓力變化不大，一般不需要考慮氣體比容的變化，即把氣體作為不可壓縮流體處理。
離心風機是根據動能轉換為勢能的原理,利用高速旋轉的葉輪將氣體加速,然后減速、改變流向，使動能轉換成勢能（壓力）。在單級離心風機中，氣體從軸向進入葉輪，氣體流經葉輪時改變成徑向，然后進入擴壓器。在擴壓器中，氣體改變了流動方向造成減速，這種減速作用將動能轉換成壓力能。壓力增高主要發生在葉輪中，其次發生在擴壓過程。在多級離心風機中，用回流器使氣流進入下一葉輪，產生更高壓力。離心風機實質是一種變流量恒壓裝置.當轉速一定時,離心風機的壓力-流量理論曲線應是一條直線.由于內部損失,實際特性曲線是彎曲的.離心風機中所產生的壓力受到進氣溫度或密度變化的較大影響.對一個給定的進氣量,最高進氣溫度(空氣密度最低)時產生的壓力最低.對于一條給定的壓力與流量特性曲線,就有一條功率與流量特性曲線.當鼓風機以恒速運行時,對于一個給定的流量,所需的功率隨進氣溫度的降低而升高
離心式鼓風機的工作原理
離心式風機主要由機殼、葉輪、旋轉軸、軸承、進風口、出風口及電動機等組成，如圖4-39所示。葉輪固定在軸上，葉輪上有多塊葉片，不同型號的機型其葉片數量不一樣，不同角度的機型其葉片的形狀也不一樣，有前彎、后彎和徑向幾種。風機的機殼為一個對數螺旋線形蝸殼。當風機通電轉動時，帶動葉輪轉動，帶動氣體不斷地流入與流出，而產生風量和電壓，隨葉輪葉片的形狀不同，所產生的風量和風壓也不同。
圖4-39 離心式風機外形
離心式風機具有較大的風壓，在家用中央空調系統中的室內側、風機盤管均使用離心式風機送風。
