實現振蕩器方法(振蕩器類型)
1.振蕩器有哪些類型
垂直振蕩器
儀器特點? 采用變頻馬達，從低速到高速，無級變速可調. ? 構造獨特，空間占用小，負載量大。? 最多可達10個瓶位.成倍提高效率.? 整個設備運轉時震動很小，安全可靠.? 可以定時或連續運行。 ? 即可垂直振蕩，又可傾斜振蕩.且傾斜角度可調. 傾斜振蕩時混合更加充分，效率更高.? 為彈性夾具設計，可滿足各種提取容器的振蕩要求.。
產品參數
1.適用于環境分析前處理，土壤分析，食品分析，水質分析等。
2.利用轉動旋鈕，調整20-315rpm振蕩速度。
3.上下強烈震動方式，（也可調20°做傾斜振蕩，可成倍提高工作效率，混合更充分）。
4.兩側最大負荷可達各7公斤以上。
5.重心穩定。無顫動，不移動，無噪音。
6.能使用不同大小的高低可調式夾具（不需另外換家具）。
7.兩側各裝5個瓶位，250ml分液漏斗可裝載10個，500ml和1000ml分液漏斗可裝載6個。
8.震蕩模式：上下強力震蕩模式（可調傾斜振蕩）。
9.振蕩速度：20-315rpm，精確度±1rpm
10.振幅：60mm
11.控制器：微處理控制往復系統。
12.定時器：999分鐘或連續運轉。
13.安全裝置：過流保護。
14電源：220v,50/60HZ
15.電機：120W
16.尺寸：420*430*540(mm)
17.凈量：約40kg
18裝有防護罩，避免分液漏斗管徑裸露在外。
19.夾具和主機一體，不需另外安裝調配。
2.怎樣制作振蕩器
振蕩器采用輸出波形好，頻率穩定度高的具有波段切換功能的改進型電容三點式振蕩電路。在每一個波段內，頻率的調節是通過改變壓控振蕩器的變?nèi)荻O管的直流反壓實現的。采用鎖相環頻率合成電路，以進一步提高輸出頻率的穩定度。為了提高輸出功率和效率，功率放大器設計在丙類臨界狀態。單片機的任務是進行峰-峰值顯示和頻率顯示
方案一、采用互感耦合振蕩器形式。調基電路振蕩頻率在較寬的范圍改變時，振幅比較穩定。調發電路只能解決起始振蕩條件和振蕩頻率的問題，不能決定振幅的大小。調集電路在高頻輸出方面比其它兩種電路穩定，幅度較大諧波成分較小?；ジ旭詈险袷幤髟谡{(diào)整反饋（改變耦合系數）時，基本上不影響振蕩頻率。但由于分布電容的存在，在頻率較高時，難于做出穩定性高的變壓器，而且靈活性較差。
方案二、采用電感三點式振蕩。由于兩個電感之間有互感存在，所以很容易起振。另外，改變諧振回路的電容，可方便地調節振蕩頻率，由于反饋信號取自電感兩端壓降，而電感對高次諧波呈現高阻抗，故不能抑制高次諧波的反饋，因此振蕩器輸出信號中的高次諧波成分較大，信號波形較差。
方案三、采用電容三點式振蕩器。電容三點式振電路的基極和發射極之間 接有電容 ，反饋信號取自電容兩端，它對諧波的阻抗很小，諧波電壓小，因而使集電路電流中的諧波分量和回路的諧波電壓都較小。反饋信號取自電容兩端，由于電容對高次諧波呈現較小的容抗，因而反饋信號中高次諧波分量小，故振蕩輸出波形好。
考慮到本設計中要求頻帶較寬，輸出波形良好，擬選擇方案三。
3.振蕩器有哪些
振蕩器。

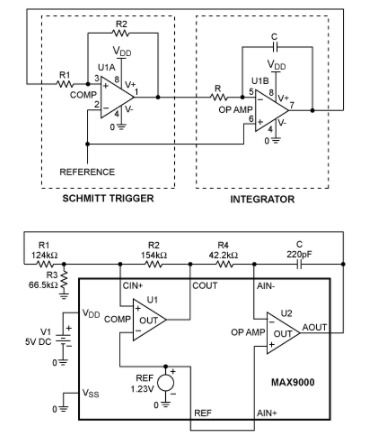

振蕩器主要可以分成兩種：諧波振蕩器（harmonic oscillator）與弛張振蕩器（relaxation oscillator）。 能將直流電轉換為具有一定頻率交流電信號輸出的電子電路或裝置。
種類很多，按振蕩激勵方式可分為自激振蕩器、他激振蕩器；按電路結構可分為阻容振蕩器、電感電容振蕩器、晶體振蕩器、音叉振蕩器等；按輸出波形可分為正弦波、方波、鋸齒波等振蕩器。 廣泛用于電子工業、醫療、科學研究等方面。
主要適用于各大中院校、醫療、石油化工、衛生防疫、環境監測等科研部門作生物、生化、細胞、菌種等各種液態、固態化合物的振蕩培養。 自激多諧振蕩器也叫無穩態電路。
兩管的集電極各有一個電容分別接到另一管子的基極，起到交流耦合作用，形成正反饋電路，當接通電源的瞬間，某個管子先通，另一只管子截止，這時，導通管子的集電集有輸出，集電極的電容將脈沖信號耦合到另一只管子的基極使另一只管子導通。 這時原來導通的管子截止。
這樣兩只管子輪流導通和截止，就產生了震蕩電流。 由于器件不可能參數完全一致，因此在上電的瞬間兩個三極管的狀態就發生了變化，這個變化由于正反饋的作用越來越強烈，導致到達一個暫穩態。
暫穩態期間另一個三極管經電容逐步充電后導通或者截止，狀態發生翻轉，到達另一個暫穩態。 這樣周而復始形成振蕩。
正弦波振蕩器 能夠輸出正弦波的振蕩器稱作正弦波振蕩器。 正弦波振蕩器主要有LC振蕩器RC振蕩器兩種。
