常見的建筑物放線方法(建筑施工測量放線有幾種方法)

1.建筑施工測量放線有幾種方法

1、一般情況下是在預先選好的內控點位置上預埋鋼板，用經緯儀在鋼板上找出交點，刻痕，做為豎向投測軸線的基點，然后用大線錘怎樣往上吊比較方便。用線錘尖對準軸線的基點；

當線錘對準基準點時，用對講機通知樓層上人員定位。在對準下方吊錘時，對點人員要從兩個相互垂直的方向觀測吊錘尖部與鋼板的點位差值，并通知樓上人員及時調鋼絲線中的位置，當從兩側方向錘尖與十字中都重合時，可通知上層定點。

至于鋼絲線的彈力問題確實是存在的，關鍵是在于樓層上的放鋼絲線的絞線輪要經過特制，可以進行微小高度調整，并能可靠的鎖定，這樣放線時就比較方便了。

2、高層因?qū)痈吒呒坝型饽_手架，故線錘法及外控法均不適宜，可采用內窺法.即在每個樓層的同一位置留兩個預留孔，通過這兩個孔將下面樓層的軸線引上來，如留3個孔的話，經緯儀都可不用，僅線錘和鋼尺就可完成放線。

3、+-0.000以下采用外空法，即打好控制樁，用經緯儀投測軸線.+-0.000以上采用內控法，即用經緯儀將控制軸線投測到首層平面上，首層平面在可通視的位置上預埋鋼板，用經緯儀在鋼板上找出交點，刻痕，做為豎向投測軸線的基點，然后用鉛垂儀以此點向上可引測軸線n層. 高層放線普遍用的就是內控法.

2.高層建筑基礎施工放線方法有哪些

建筑物定位樁設定后，由施工單位的專業測量人員、施工現場負責人及監理共同對基礎工程進行放線及測量復核（監理人員主要是旁站監督、驗證），最后放出所有建筑物軸線的定位樁（根據建筑物大小也可軸線間隔放線），所有軸線定位樁是根據規劃部門的定位樁（至少 4 個）及建筑物底層施工平面圖進行放線的。

放線工具為“經緯儀”?；A(chǔ)定位放線完成后，由施工現場的測量員及施工員依據定位的軸線放出基礎的邊線，進行基礎開挖。

放線工具：經緯儀、龍門板、線繩、線墜子、鋼卷尺等。小工程可能沒有測量員，就是施工員放線。

注意：基礎軸線定位樁在基礎放線的同時須引到擬建建筑物周圍的永久建筑物或固定物上，防止軸線定位樁破壞了，用來補救。

3.建筑物的定位放線要求有哪些

根據控制測量所確定的控制點，測設建筑物主軸線、確定建筑物的位置、大小確定基礎開挖邊界線、測設建筑物內部各軸線，妥善保存主軸線交點的一個過程。

建筑物的定位放線：就是確定建筑物的具體位置的測量工作。

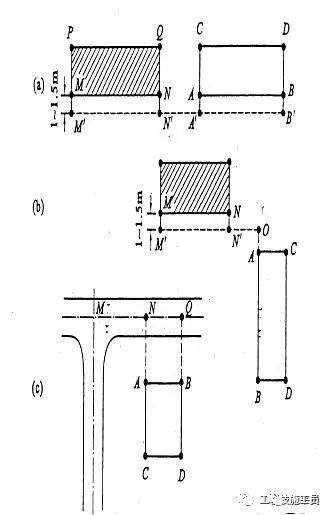

建筑物的定位應以其平面布置形式和占地面積大小不同而異：當以城市控制點或場區控制網定位時，應選擇精度較高的點位和方向?yàn)橐罁?jù)；當以建筑紅線樁定位時，應選擇與主要街道中心線平行的建筑紅線為依據，并應以較長的已知邊測設較短的邊；當以原有建（構）筑物或道路中心線定位時，應選擇外廓（或中心線）較完整的永久性建（構）筑物為依據。

進場后首先對甲方提供施工定位圖進行圖上利用坐標反算法復核，以確保設計圖紙的正確。此項工作由項目技術負責人負責。

坐標反算法：根據直線的起點和終點的坐標，計算直線的水平距離和坐標方位角的過程。

項目技術負責人帶隊與甲方一道對現場的座標點和水準點進行交接驗收，發現誤差過大時應與甲方或設計院共同商議處理方法，經確認后方可正式定位。

工程定位后要經建設單位和規劃部門驗收合格后方可開始施工。

4.建筑物的定位放線包括哪些內容

建筑物的定位放線包括：施工平面控制網、高程控制網、臨時水準點、基點等以及相應的保護措施。

工程定位放線方法：

(1) 進場后首先對甲方提供施工定位圖進行圖上復核，以確保設計圖紙的正確。其次，與甲方一道對現場的座標點和水準點進行交接驗收，發現誤差過大時應與甲方或設計院共同商議處理方法，經確認后方可正式定位。

(2) 現場建立控制座標網和水準點，建立平面控制網及高程控制網。水準點由永久水準點引入，水準點應采取保護措施，確保水準點不被破壞。

(3) 工程定位后要經建設單位和規劃部門驗收合格后方可開始施工。

5.建筑物基礎放線的基本步驟是什么

測量工作必須遵循“從整體到局部，先控制后碎部”的原則，主要有以下幾個步驟：控制點（樁）的閉合，道路的中線準確的定位，道路原狀橫斷面的測量，設計道路邊線的確定，管線定位及測量，模板邊線及高程，竣工高程及線型。其中道路中線的定位是最為嚴謹?shù)墓ぷ鳎苯記Q定了道路的線形，而圓曲線的定位是測量過程中最為突出的一個方面，圓曲線測設一般分為兩步，先確定曲線上起控制作用的主點，即曲線的起點（ZY）、曲線的中點（QZ）和曲線中點（YZ）；然后結合設計給出的圓的半徑（R）、切線長（L）、外矢距（E）和曲線對應的圓心角測設所求曲線上每隔一定距離的加密細部點，用于詳細標定圓曲線的形狀和位置。主點的測設方法為：先將經緯儀置于JD，望遠鏡后視ZY方向，自JD點沿此方向量取切線長T，打下曲線起點樁；然后轉動望遠鏡前視YZ方向，自JD點沿方向量切線長T，打下曲線中點樁，再以YZ為零方向，測設水平角（90-á/2），沿此方向，從JD量外矢距E，打下曲線中點樁。現在著重介紹一下偏角法放樣圓曲線細部點，具體步驟為：

1.檢核ZY、QZ、ZY三主點的位置。計算固定弦長L'對應偏角á'。

2.安置經緯儀于ZY點，經緯儀調平后，將水平度盤置零，照準JD點。

3.向YZ方向轉動照準部，將度盤讀數對準1點之偏角值á'，用鋼尺沿ZY-1方向量取弦長L'以標定細部點1。繼續轉動照準部，將度盤讀數對準2點之偏角值2á'，并從1點起量取弦長L'與ZY-2方向相交（即距離與方向交會），以定細部點2，依法放樣曲線上所有細部點。

4.最后應閉合于曲線終點YZ。轉動照準部，將度盤讀數對準YZ點偏角á/2，由曲線上最后一個細部點起量出尾段弧長相應的弦長與視線方向相交，應為先前測設的主點YZ。

5.如果閉合差超出規定后，則要分析誤差對測量數據進行平差，引起閉合差超出的原因

除了儀器系統誤差、讀數誤差、氣候影響外，最主要的是拉尺的人為誤差而產生的測點誤差

的積累，要減少誤差的積累，可將經緯儀安置于ZY和YZ點分別向中點QZ測設曲線細部點。并且將多次測量的點記錄進行平差。

如果條件允許的話，可以先在電腦上繪制一份大樣圖，詳細的標注每個細部點的偏角和距測站點距離，然后應用全站儀進行放樣。

6.建筑施工怎么放線

建筑施工放線是施工管理人員的基本技能之一。

每項建筑工程施工開始就是施工定位放線，它關系到整個工程的成敗。1一般矩形建筑物放線技術1.1施工放線的第一步是復核規劃定點位置一般施工總平面圖上繪出的坐標，由規劃技術人員現場定位，而規劃定位是理論值與現場建筑物的實際位置有差別，一定要復核、糾正。

需綜合設計意圖，根據現場實際情況確定位置，然后將控制點引出建筑物場外，保護好樁位。1.2第二步是測定 建筑物軸線、標高。

常規做法是打龍門樁、釘鐵釘，標記紅三角標高。再接各分層工序，依次往上彈線；挖土方灑灰線，搗制墊層后彈墨線，特別注意，墊層上要彈出柱子的位置，且用紅油漆標記四個角，以便柱子鋼筋定位。

在地梁處（±0.000）準確彈出各軸線網，且要復核，如A—B軸間5000，復核時應從B—A測量，再測建筑物總長與各軸線間相加是否吻合。各軸線垂直引上，分樓層彈置確定控制軸網，標高由一條柱、墻角處引上，分樓層標志50cm線或者100cm線，四周每道墻、柱上均彈水平線。

施工放線是一項嚴謹、細致的工作，要按部就班，一步一個腳印，來不得半點馬虎。關鍵軸線、尺寸都由施工技術員親自操作，如鋼卷尺的“0”起點距尺端有100mm左右，而皮卷尺的“0”起點是扣勾的端點，若拉尺時一端是一個民工，一端是技術員，由于民工看錯尺位經常出現放線誤差10cm的事，所以技術員必須仔細復查。

2常見異形平面建筑物放線技術2.1弧線 確是一個圓或一段弧需有圓心和半徑，才容易求得。但若缺少圓心怎么辦？采用弓高法（微積分），宜州市政廣場工程面層，其半徑為200米，圓心在室內，無法確定。

只能求得圓弧上兩點再通過計算，得出一個點后再分段求得另一個點，逐步分下去，以微小的直線段組合成圓弧。2.2圓心的引用 定位圓心在場地平整時盡可以應用，而挖土方時，或建筑往上伸高，圓心點即被占用或無法延高，需采取引線控制。

例如，都安縣行政辦公大樓的圓心點從開始到最后抹灰，都要用到，必需精確地引出，挖基礎土方時，需保留其到其他基礎墊層完成及彈線后才能破壞，然后垂直層層向上引用控制點。行政辦公大樓平面圖由兩個1/4圓和兩個矩形組成，其中一個的圓心可按樓層引上去，而另一個圓心在建筑物之外無法引上。

±0.000以上施工放線將經緯儀置于圓心，按弧角分多線垂直引上，再在各樓層平面以弓高法分出內外弧線。2.3直角（垂線）做法 放垂直線或直角是施工放線最基本的方法，每個工程要用無數次，在放線時應根據實際情況采用才能速度快、效率高。

2.3.1勾股定理 它適合20米以內的定位放線，是最簡單方便的手工放線，如獨立柱基礎框邊及輕短的建筑物軸線。若延長線過長，則造成誤差較大。

2.3.2等腰三角形法 已知一條直線段，做垂線段用此方法將準確、快捷地做出垂直線。2.3.3工具法 根據建筑物的平面圖、制作出大小直角三角形、矩形、圓形框，在放線時找到軸線即套上模型非常快捷精確地彈出柱腳邊線及其他邊線。

2.3.4經緯儀放線 建筑物長超過20米，必須采用經緯儀放線，其優點是精確，缺點是速度慢，要搬動儀器定垂直線，轉角時容易出錯，故每一平面放線時必須做一個閉合差計算。2.4非同一垂直面的定位方法 若墻、柱面在同一垂直面內，將軸線引上時可吊錘線或經緯儀直接引上即可。

但不在同一垂直面時必需采取一定措施。2.4.1引延長線再做垂直線 例如二層挑出陽臺，在一層將陽臺的軸線位定引出，做標記，在施工二層時再吊錘線從一層引出線引上。

2.4.2分線延長 例如二層是挑出陽臺，在一層四角引錘線到二層，分出各軸線彈出軸線網，將軸線延長得到挑出的陽臺軸線。該法僅適用于短小建筑工程。

2.4.3經緯儀定位 例如安裝工業廠房帶牛腿的排架柱，必需兩臺經緯儀同時操作，非同一垂直面（牛腿正面）必須將儀器置于軸線上，否則造成差錯。2.4.4借線引線 例如市國稅局辦公大樓工程，天面有排出天溝、女兒墻、陽臺等，外墻面不是同垂直面無法用吊錘將一層墻軸線引到天面，需在地面將墻體軸線延長出建筑物外600mm，在天面用木桿伸出，再用經緯儀在建筑物外600mm處引垂線，到天面后水平度量600mm引到建筑物內。

2.5樓梯放線 按質量評定要求，樓梯的每踏步之間的高差不能大于10mm，必須準確定位才能滿足質量要求。在準確定出第一步和樓層處的踏步標高后即需將分格網狀彈于樓梯的墻面上，那種僅拉斜線等分踏步的方法是不妥的。

建筑施工放線是一項運用立體幾何與平面幾何、解析幾何等多項知識結合的綜合技術，包含有多種技能，需不斷總結經驗掌握技巧，善于運用，能提高效益。
