金信天線(請教天線增益準確概念,盡量通俗易懂一點)

1.請教天線增益準確概念,盡量通俗易懂一點

天線的基本知識1.3.3 增益 增益是指：在輸入功率相等的條件下，實際天線與理想的輻射單元在空間同一點處所產生的信號的功率密度之比。

它定量地描述一個天線把輸入功率集中輻射的程度。增益顯然與天線方向圖有密切的關系，方向圖主瓣越窄，副瓣越小，增益越高。

可以這樣來理解增益的物理含義------為在一定的距離上的某點處產生一定大小的信號，如果用理想的無方向性點源作為發射天線，需要100W的輸入功率，而用增益為 G = 13 dB = 20 的某定向天線作為發射天線時，輸入功率只需 100 / 20 = 5W . 換言之，某天線的增益，就其最大輻射方向上的輻射效果來說，與無方向性的理想點源相比，把輸入功率放大的倍數。 半波對稱振子的增益為G = 2.15 dBi ; 4個半波對稱振子 沿垂線上下排列，構成一個垂直四元陣，其增益約為G = 8.15 dBi ( dBi這個單位表示比較對象是各向均勻輻射的理想點源) 。

如果以半波對稱振子作比較對象，則增益的單位是dBd . 半波對稱振子的增益為G = 0 dBd （因?yàn)槭亲约焊约罕龋戎禐?，取對數得零值。） ； 垂直四元陣，其增益約為G = 8.15 – 2.15 = 6 dBd .。

2.什么是2T2R天線模式

普通的隨身Wi-Fi目前采用的還是較老的1T1R天線模式，2T2R是一種新型的無線技術，采用雙天線設計，兩根天線分別負責接收和發送（普通的1T1R是靠一根天線負責），可以理解為雙通道的傳輸數據，吞吐數據的能力更快更強。

在同等網絡條件下，網絡延遲更小、傳輸速度更通暢。 天貓魔盤測試網絡延遲和網絡速度小米隨身Wi-Fi測試網絡延遲和網絡速度360隨身Wi-Fi測試網絡延遲和網絡速度小度Wi-Fi測試網絡延遲和網絡速度家用150M路由器測試網絡延遲和網絡速度而通過分別對小米、小度、360、天貓四個隨身Wi-Fi反復進行測試，天貓魔盤的網絡速度、延遲行也都是最穩定的一個，這也驗證了2T2R天線與300Mbps傳輸速率所帶來的優勢。

具體表現為，同樣網絡環境下看電影和下載數據，天貓魔盤的響應速度要快很多，看電影延遲也要小很多。天貓魔盤還有一個不得不提的特性，附贈10TB的網盤存儲空間，使用綁定淘寶帳號即可獲贈，即使不慎丟失，數據也不會丟失，隨時可以找回，相比較其他隨身Wi-Fi這也是個很強的優勢。

3.“拋物面天線”是什么

是天線的一種。

拋物面天線”之所以叫這個名字是因?yàn)樗幸?個像拋物面一樣的曲面 這是一個數學中的幾何概 念。它能夠給宇宙中的衛星發送信號并接收從衛星發回的信號。

根據人們想要發送或接收信號數量的不同， 這種衛星天線可大可小。每一個拋物面天線都有一個 焦點，在那里，它接收的信號就會被集中起來。

這就 好像是人們?cè)谕┒防锾碜⑺┒吩酱?，就?huì)承 接越多的水，從漏斗下面流出來的水流也就越強烈。 電視發射塔上就樹立著許多巨大的拋物面天線，它們 把電視節目以信號的形式發射給宇宙中的衛星。

衛星 會接收信號并把它再次發送回地球。這時信號又會被 許多小的拋物面天線接收，并借助復雜的技術被轉換 成電視圖像。

所以，當我們打開電視機時就能看到這 些圖像了。

4.天線是什么原理制成的

天線，是電波的換能器件，用以發射和接收電波。

它的工作有點像音響里的揚聲器和話筒，它把在電路里流動的高頻電流通過電磁感應轉換成高頻電磁波向外輻射，高頻電流流過任何導體時，導體內部的電子隨著高頻電流振動，在導體外面空間會感應激發電磁波。天線也把在空間的電磁波通過感應轉換成高頻電流，因此，可以說天線是收發互逆的。

任何天線在接收時的所有特性及參數都可以由該天線在發射狀態時的已知特性及參數決定，反之亦然。簡單地說，若一條天線的接收效果好，則該天線的發射效果也好。

電子和磁子振動產生交變電場或磁場，交變的電場或磁場互相轉換，形成電磁波以光速向外輻射。 理論上使電子和磁子作高頻振動均能產生同樣的電磁波，但由于電路里本身就是流動著高頻電流，因此我們常用的是電天線——即使電子作高頻振動來產生電磁波。

為了使天線的輻射提高，必須使流過天線導體的高頻電流盡量的強，我們知道當電路處于諧振狀態時，電路上的電流最大，因此，若使天線處于諧振狀態，則天線的輻射最強。 由傳輸線理論可知，當導體長度為1/4波長的整數倍時，該導體在該波長的頻率上呈諧振特性，導體長度為1/4波長為串聯諧振特性，導體長度為1/2波長為并聯諧振特性。

由于1/2波長的振子比1/4波長的振子長，所以1/2波長振子的輻射比1/4波長振子強，但振子超過1/2波長雖然輻射繼續加強，但由于超過1/2波長的部分的輻射是反相位而對輻射有抵消的作用，因此總的輻射效果反而被打折扣，所以，通常的天線都采用1/4波長或1/2波長的振子長度單位，這種由兩根長度相同的導體構成的天線就叫偶極天線。 這是最簡單、最基本的天線，其他的天線都可以等效成偶極天線的變形和疊加。

電波在真空中傳播的速度是約每秒30萬公里的光速，但在不同的介質中有不同的傳播速度，波長也不同，因而，在不同的介質中，天線的振子長度可以縮小，例如在空氣中的縮短系數是0。 98。

有的介質的縮短系數很大，可以使天線大大縮小，但通常介質的電波損耗比真空和空氣大，天線的效率并不高。同樣的天線，工作頻率越低，波長越長，則天線的振子也越長，天線也顯得越龐大。

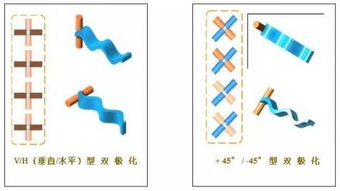

電磁波在傳播時其電場或磁場的方向是有固定的規律的，我們叫電波的極化，是以電場分量的方向命名。 電波的電場和地面垂直，稱為垂直極化波；電波的電場與地面平行，稱為水平極化波。

電波的極化是由發射天線決定的，因此天線按其輻射電波的極化分為水平極化和垂直極化天線，根據天線收發互逆，接收時天線也必須采用與發射同種極化的天線才能有最好的接收效果。 。
