電工怎樣安裝互感電表(電工)

1.電工基礎知識

常識三相五線制用顏色黃、綠、紅、淡藍色分別表示U、V、W、N 保護接地線雙顏色（PE）變壓器在運行中，變壓器各相電流不應超過額定電流；最大不平衡電流不得超過額定電流的25%。

變壓器投入運行后應定期進行檢修。同一臺變壓器供電的系統中，不宜保護接地和保護接零混用。

電壓互感器二次線圈的額定電壓一般為100V。電壓互感器的二次側在工作時不得短路。

因短路時將產生很大的短路電流，有可能燒壞互感器，為此電壓互感器的一次，二次側都裝設熔斷器進行保護。電壓互感器的二次側有一端必須接地。

這是為了防止一，二次線圈絕緣擊穿時，一次高壓竄入二次側，危及人身及設備的安全。電流互感器在工作時二次側接近于短路狀況。

二次線圈的額定電流一般為5A電流互感器的二次側在工作時決不允許開路，電流互感器的二次側有一端必須接地，防止其一、二次線圈絕緣擊穿時，一次側高壓竄入二次側。電流互感器在聯接時，要注意其一、二次線圈的極性，我國互感器采用減極性的標號法。

安裝時一定要注意接線正確可靠，并且二次側不允許接熔斷器或開關。即使因?yàn)槟撤N原因要拆除二次側的儀表或其他裝置時，也必須先將二次側短路，然后再進行拆除。

低壓開關是指1KV以下的隔離開關、斷路器、熔斷器等等低壓配電裝置所控制的負荷，必須分路清楚，嚴禁一閘多控和混淆。低壓配電裝置與自備發電機設備的聯鎖裝置應動作可靠。

嚴禁自備發電設備與電網私自并聯運行。低壓配電裝置前后左右操作維護的通道上應鋪設絕緣墊，同時嚴禁在通道上堆放其他物品。

接設備時：先接設備，后接電源。拆設備時：先拆電源，后拆設備。

接線路時：先接零線，后接火線。拆線路時：先拆火線，后拆零線。

低壓熔斷器不能作為電動機的過負荷保護。熔斷器的額定電壓必須大于等于配電線路的工作電壓。

熔斷器的額定電流必須大于等于熔體的額定電流。熔斷器的分?jǐn)嗄芰Ρ仨毚笥谂潆娋€(xiàn)路可能出現的最大短路電流。

熔體額定電流的選用，必須滿足線路正常工作電流和電動機的起動電流。對電爐及照明等負載的短路保護，熔體的額定電流等于或稍大于負載的額定電流。

對于單臺電動機，熔體額定電流≥（1.5-2.5）電機額定電流熔體額定電流在配電系統中，上、下級應協調配合，以實現選擇性保護目的。下一級應比上一級小。

瓷插式熔斷器應垂直安裝，必須采用合格的熔絲，不得以其他的銅絲等代替熔絲。螺旋式熔斷器的電源進線應接在底座的中心接線端子上，接負載的出線應接在螺紋殼的接線端子上。

更換熔體時，必須先將用電設備斷開，以防止引起電弧熔斷器應裝在各相線上。在二相三線或三相四線回路的中性線上嚴禁裝熔斷器熔斷器主要用作短路保護熔斷器作隔離目的使用時，必須將熔斷器裝設在線路首端。

熔斷器作用是短路保護。隔離電源，安全檢修。

刀開關作用是隔離電源，安全檢修。膠蓋瓷底閘刀開關一般作為電氣照明線路、電熱回路的控制開關，也可用作分支電路的配電開關三極膠蓋閘刀開關在適當降低容量時可以用于不頻繁起動操作電動機控制開關，三極膠蓋閘刀開關電源進線應按在靜觸頭端的進線座上，用電設備接在下面熔絲的出線座上。

刀開關在切斷狀況時，手柄應該向下，接通狀況時，手柄應該向上，不能倒裝或平裝，三極膠蓋閘刀開關作用是短路保護。隔離電源，安全檢修。

低壓負荷開關的外殼應可靠接地。選用自動空氣開關作總開關時，在這些開關進線側必須有明顯的斷開點，明顯斷開點可采用隔離開關、刀開關或熔斷器等。

熔斷器的主要作用是過載或短路保護。電容器并聯補償是把電容器直接與被補償設備并接到同一電路上，以提高功率因數。

改善功率因數的措施有多項，其中最方便的方法是并聯補償電容器。墻壁開關離地面應1.3米、墻壁插座0.3米拉線開關離地面應2-3米電度表離地面應1.4—1.8米進戶線離地面應2.7米路，一，二級公路，電車道，主要河流，弱電線路，特殊索道等，不應有接頭。

塑料護套線主要用于戶內明配敷設，不得直接埋入抹灰層內暗配敷設。導線穿管一般要求管內導線的總截面積（包括絕緣層）不大于線管內徑截面積的40%。

管內導線不得有接頭，接頭應在接線盒內；不同電源回路、不同電壓回路、互為備用的回路、工作照明與應急照明的線路均不得裝在同一管內。管子為鋼管（鐵管）時，同一交流回路的導線必須穿在同一管內，不允許一根導線穿一根鋼管。

一根管內所裝的導線不得超過8根。管子為鋼管（鐵管）時，管子必須要可靠接地。

管子為鋼管（鐵管）時，管子出線兩端必須加塑料保護套。導線穿管長度超過30米（半硬管）其中間應裝設分線盒。

導線穿管長度超過40米（鐵管）其中間應裝設分線盒。導線穿管，有一個彎曲線管長度不超過20米。

其中間應裝設分線盒。導線穿管，有二個彎曲線管長度不超過15米。

其中間應裝設分線盒。導線穿管，有三個彎曲線管長度不超過8米。

其中間應裝設分線盒。在采用多相供電時，同一建筑物的導線絕緣層顏色選擇應一致，即保護導線（PE）應為綠/黃雙色線，中性線（N）線為淡藍色；相線為L(zhǎng)1-黃色、L2-綠色、L3-紅色。

單相供電開關線為紅色，開關。

2.電工基本知識

一 .電工基礎知識1.直流電路電路電路的定義： 就是電流通過的途徑電路的組成： 電路由電源、負載、導線、開關組成內電路： 負載、導線、開關外電路： 電源內部的一段電路負載： 所有電器電源： 能將其它形式的能量轉換成電能的設備基本物理量1.2.1 電流1.2.1.1 電流的形成： 導體中的自由電子在電場力的作用下作有規則的定向運動就形成電流.1.2.1.2 電流具備的條件： 一是有電位差，二是電路一定要閉合.1.2.1.3 電流強度： 電流的大小用電流強度來表示，基數值等于單位時間內通過導體截面的電荷量，計算公式為 其中Q為電荷量（庫侖）； t為時間（秒/s）; I為電流強度1.2.1.4電流強度的單位是 “安”，用字母 “A”表示.1.2.1.5直流電流（恒定電流）的大小和方向不隨時間的變化而變化，用大寫字母 “I”表示，簡稱直流電.1.2.2 電壓1.2.2.1 電壓的形成： 物體帶電后具有一定的電位，在電路中任意兩點之間的電位差，稱為該兩點的電壓.1.2.2.2 電壓的方向： 一是高電位指向低電位； 二是電位隨參考點不同而改變.1.2.2.3 電壓的單位是 “伏特”，用字母 “U”表示.常用單位有： 千伏（KV） 、伏（V）、毫伏（mV） 、微伏（uV）1KV = 103V 1V = 103 mV 1mV = 103 uV1.2.3 電動勢1.2.3.1 電動勢的定義： 一個電源能夠使電流持續不斷沿電路流動，就是因?yàn)樗苁闺娐穬啥司S持一定的電位差.這種電路兩端產生和維持電位差的能力就叫電源電動勢.1.2.3.2 電動勢的單位是 “伏”，用字母 “E”表示.計算公式為 （該公式表明電源將其它形式的能轉化成電能的能力）其中A為外力所作的功，Q為電荷量，E為電動勢.1.2.3.3 電源內電動勢的方向： 由低電位移向高電位1.2.4 電阻1.2.4.1 電阻的定義： 自由電子在物體中移動受到其它電子的阻礙，對于這種導電所表現的能力就叫電阻.1.2.4.2 電阻的單位是 “歐姆”，用字母 “R”表示.1.2.4.3 電阻的計算方式為： 其中l(wèi)為導體長度，s為截面積，ρ為材料電阻率銅ρ=0.017鋁ρ=0.028歐姆定律1.3.1 歐姆定律是表示電壓、電流、電阻三者關系的基本定律.1.3.2 部分電路歐姆定律： 電路中通過電阻的電流，與電阻兩端所加的電壓成正比，與電阻成反比，稱為部分歐姆定律.計算公式為 U = IR1.3.3全電路歐姆定律： 在閉合電路中（包括電源），電路中的電流與電源的電動勢成正比，與電路中負載電阻及電源內阻之和成反比，稱全電路歐姆定律.計算公式為 其中R為外電阻，r0為內電阻，E為電動勢電路的連接（串連、并連、混連）1.4.1串聯電路1.4.1.1電阻串聯將電阻首尾依次相連，但電流只有一條通路的連接方法.1.4.1.2電路串聯的特點為電流與總電流相等，即I = I1 = I2 = I3…總電壓等于各電阻上電壓之和，即 U = U1 + U2 + U3…總電阻等于負載電阻之和，即 R = R1 + R2 + R3…各電阻上電壓降之比等于其電阻比，即 ， ， …1.4.1.3電源串聯： 將前一個電源的負極和后一個電源的正極依次連接起來.特點： 可以獲得較大的電壓與電源.計算公式為E = E1 + E2 + E3 +…+ Enr0 = r01 + r02 + r03 +…+ r0n1.4.2并聯電路1.4.2.1電阻的并聯： 將電路中若干個電阻并列連接起來的接法，稱為電阻并聯.1.4.2.2并聯電路的特點： 各電阻兩端的電壓均相等，即U1 = U2 = U3 = … = Un； 電路的總電流等于電路中各支路電流之總和，即I = I1 + I2 + I3 + … + In； 電路總電阻R的倒數等于各支路電阻倒數之和，即 .并聯負載愈多，總電阻愈小，供應電流愈大，負荷愈重.1.4.2.3通過各支路的電流與各自電阻成反比，即 1.4.2.4電源的并聯：把所有電源的正極連接起來作為電源的正極，把所有電源的負極連接起來作為電源的負極，然后接到電路中，稱為電源并聯.1.4.2.5并聯電源的條件：一是電源的電勢相等；二是每個電源的內電阻相同.1.4.2.6并聯電源的特點：能獲得較大的電流，即外電路的電流等于流過各電源的電流之和.1.4.3混聯電路1.4.3.1定義： 電路中即有元件的串聯又有元件的并聯稱為混聯電路1.4.3.2混聯電路的計算： 先求出各元件串聯和并聯的電阻值，再計算電路的點電阻值；由電路總電阻值和電路的端電壓，根據歐姆定律計算出電路的總電流；根據元件串聯的分壓關系和元件并聯的分流關系，逐步推算出各部分的電流和電壓.電功和電功率電功電流所作的功叫做電功，用符號 “A”表示.電功的大小與電路中的電流、電壓及通電時間成正比，計算公式為 A = UIT =I2RT電功及電能量的單位名稱是焦耳，用符號 “J”表示；也稱千瓦/時，用符號 “KWH”表示. 1KWH=3.6MJ電功率電流在單位時間內所作的功叫電功率，用符號 “P”表示.計算公式為 電功率單位名稱為 “瓦”或 “千瓦”，用符號 “W”或 “KW”表示；也可稱 “馬力.1馬力=736W 1KW = 1.36馬力電流的熱效應、短路電流的熱效應定義： 電流通過導體時，由于自由電子的碰撞，電能不斷的轉變?yōu)闊崮?這種電流通過導體時會發生熱的現象，稱為電流的熱效應.電與熱的轉化關系其計算公式為 其中Q為導體產生的熱量，W為消耗的電能.短路定義： 電源通向負載的兩根導線，不以過負載而相互直接接通.該現象稱之為短路.短路分析： 電阻（R） 變小，電流（I）加大，用公式表示為 短路的危害： 溫度升高。

3.怎樣快速學習電工基礎知識

？電工的基礎知識有哪些呢？對于學電工的人員來說怎么樣才能在最短的時間學會電工基礎知識呢？ ？相信很多有會覺得選擇自學會比較好，其實這樣是一件非常危險的事情，在沒有電工基礎的情況下自己動手去操作是很容易產生事故的，電工不是一般的工種，它既屬于技術活又屬于危險工作，特別是對生產車間上的電氣設備，近幾年來常常聽說因操作不當而發生事故的新聞?wù)娌簧佟?/p>

所以做電工的一定要有著過硬的技術。 ？現在有一些人在從事電工工作是沒有電工證，他們大部分是由師傅帶徒弟的方式去做事情，但是能讓師傅帶徒弟的這個徒弟一定不是這個公司的“皇親國戚”就是這個師傅的“親朋好友”一般的人也沒有這個機會，，最好的方法就是通過正規的途徑學習。

比如說參加一些學校的電工培訓，學完理論之后再學習實操，實操很重要，理論只是書面上的東西，實操才是自己真正動手的時候，理論知識和實際操作的差別是很大的，不要覺得理論上看似很簡單的東西，不必去理會，其實真正讓你動起手來的時候可以會因?yàn)榫o張而操作不當。所以學電工知識一定要認真、細心。

？選擇電工培訓是最快的學習方面，它既有老師教理論知識也教實操技術，并且通過電工培訓合格后也可以參加電工考證，如果順利的通過電工考證，就可以獲得電工從業資格證書，也就是電工上崗證，這個證書的作用既是就業敲門磚也是加薪升職的資本，所以不要小看這個電工上崗證。那么我們?cè)偃タ纯措姽さ幕A(chǔ)知識。

電工的基礎知識：三相五線制用顏色黃、綠、紅、淡藍色分別表示U、V、W、N 保護接地線雙顏色（PE）變壓器在運行中，變壓器各相電流不應超過額定電流；最大不平衡電流不得超過額定電流的25%。變壓器投入運行后應定期進行檢修。

同一臺變壓器供電的系統中，不宜保護接地和保護接零混用。電壓互感器二次線圈的額定電壓一般為100V。

電壓互感器的二次側在工作時不得短路。因短路時將產生很大的短路電流，有可能燒壞互感器，為此電壓互感器的一次，二次側都裝設熔斷器進行保護。

電壓互感器的二次側有一端必須接地。這是為了防止一，二次線圈絕緣擊穿時，一次高壓竄入二次側，危及人身及設備的安全。

電流互感器在工作時二次側接近于短路狀況。二次線圈的額定電流一般為5A電流互感器的二次側在工作時決不允許開路，電流互感器的二次側有一端必須接地，防止其一、二次線圈絕緣擊穿時，一次側高壓竄入二次側。

電流互感器在聯接時，要注意其一、二次線圈的極性，我國互感器采用減極性的標號法。安裝時一定要注意接線正確可靠，并且二次側不允許接熔斷器或開關。

即使因?yàn)槟撤N原因要拆除二次側的儀表或其他裝置時，也必須先將二次側短路，然后再進行拆除。 ？當然是選擇正規的電工培訓機構，由老師手把手的教學，這樣不僅可以保證安全，也可以更快的學習到電工知識和技術。

4.三相四線電度表接法

三相四線電度表帶互感器的接法：

三只互感器安裝在斷路器負載側，三相火線從互感器穿過。

互感器和電度表的接線如下：

1、4、7為電流進線，依次接互感器A、B、C相電互感器的S1。

3、6、9為電流出線，依次接互感器A、B、C相電互感器的S2。

2、5、8為電壓接線，依次接A、B、C相電。

10端子接零線 。

三相四線電度表不帶互感器的接法：

、三相四線電表接線1、4、7接三相電源輸入。

2、3、9、9接三相電源出線。

3、電表10、11接零線。

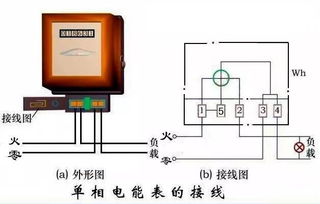

如下圖：
