電子線圈的(電感線圈的有哪些?)
1.電感線圈的基礎知識有哪些?
電感線圈的電特性和電容器相反，"阻高頻，通低頻".也就是說高頻信號通過電感線圈時會遇到很大的阻力，很難通過；而對低頻信號通過它時所呈現的阻力則比較小，即低頻信號可以較容易的通過它.電感線圈對直流電的電阻幾乎為零. 電阻，電容和電感，他們對于電路中電信號的流動都會呈現一定的阻力，這種阻力我們稱之為"阻抗"電感線圈對電流信號所呈現的阻抗利用的是線圈的自感.電感線圈有時我們把它簡稱為"電感"或"線圈"，用字母"L"表示.繞制電感線圈時，所繞的線圈的圈數我們一般把它稱為線圈的"匝數".。
2.電路基礎線圈什么原理解釋一下
其原理是使用變壓器使普通電壓升壓，然后經由兩極線圈，從放電終端放電的設備.特斯拉線圈由兩個回路通過線圈耦合.首先電源對電容C1充電，當電容的電壓高到一定程度超過了打火間隙的閾值，打火間隙擊穿空氣打火，變壓器初級線圈的通路形成，能量在電容C1和初級線圈L1之間振蕩，并通過耦合傳遞到次級線圈.次級線圈也是一個電感，放頂罩C2和大地之間可以等效為一個電容，因此也會發生LC 振蕩.當兩級振蕩頻率一樣發生諧振的時候，初級回路的能量會涌到次級，放電端的電壓峰值會不斷增加，直到放電.。
3.電路基礎線圈什么原理解釋一下
其原理是使用變壓器使普通電壓升壓，然后經由兩極線圈，從放電終端放電的設備.特斯拉線圈由兩個回路通過線圈耦合.首先電源對電容C1充電，當電容的電壓高到一定程度超過了打火間隙的閾值，打火間隙擊穿空氣打火，變壓器初級線圈的通路形成，能量在電容C1和初級線圈L1之間振蕩，并通過耦合傳遞到次級線圈.次級線圈也是一個電感，放頂罩C2和大地之間可以等效為一個電容，因此也會發生LC 振蕩.當兩級振蕩頻率一樣發生諧振的時候，初級回路的能量會涌到次級，放電端的電壓峰值會不斷增加，直到放電.。
4.求所有常見電子元件的符號,作用,和怎么判斷好壞
所有常見的電子元件都會判斷好壞的話，哪一定是維修專家級的了。
下面給你常用的符號和作用吧 電子元器件基礎知識（1）——電阻 導電體對電流的阻礙作用稱為電阻，用符號R表示，單位為歐姆、千歐、兆歐，分別用Ω、KΩ、MΩ表示。一、電阻的型號命名方法： 國產電阻器的型號由四部分組成（不適用敏感電阻）第一部分：主稱 ，用字母表示，表示產品的名字。
如R表示電阻，W表示電位器。第二部分：材料 ，用字母表示，表示電阻體用什么材料組成，T-碳膜、H-合成碳膜、S-有機實心、N-無機實心、J-金屬膜、Y-氮化膜、C-沉積膜、I-玻璃釉膜、X-線繞。
第三部分：分類，一般用數字表示，個別類型用字母表示，表示產品屬于什么類型。1-普通、2-普通、3-超高頻 、4-高阻、5-高溫、6-精密、7-精密、8-高壓、9-特殊、G-高功率、T-可調。
第四部分：序號，用數字表示，表示同類產品中不同品種，以區分產品的外型尺寸和性能指標等 例如：R T 1 1 型普通碳膜電阻電子元器件基礎知識（2）——電容 電容是電子設備中大量使用的電子元件之一，廣泛應用于隔直，耦合， 旁路，濾波，調諧回路， 能量轉換，控制電路等方面。用C表示電容，電容單位有法拉（F）、微法拉（uF）、皮法拉（pF）,1F=10^6uF=10^12pF 電容器的型號命名方法 國產電容器的型號一般由四部分組成（不適用于壓敏、可變、真空電容器）。
依次分別代表名稱、材料、分類和序號。 第一部分：名稱，用字母表示，電容器用C。
第二部分：材料，用字母表示。 第三部分：分類，一般用數字表示，個別用字母表示。

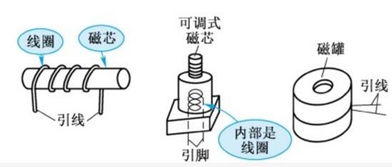

第四部分：序號，用數字表示。 用字母表示產品的材料：A-鉭電解、B-聚苯乙烯等非極性薄膜、C-高頻陶瓷、D-鋁電解、E-其它材料電解、G-合金電解、H-復合介質、I-玻璃釉、J-金屬化紙、L-滌綸等極性有機薄膜、N-鈮電解、O-玻璃膜、Q-漆膜、T-低頻陶瓷、V-云母紙、Y-云母、Z-紙介電子元器件基礎知識（3）——電感線圈 電感線圈是由導線一圈*一圈地繞在絕緣管上，導線彼此互相絕緣，而絕緣管可以是空心的，也可以包含鐵芯或磁粉芯，簡稱電感。
用L表示，單位有亨利（H）、毫亨利 （mH）、微亨利（uH）,1H=10^3mH=10^6uH。 電感的分類 按 電感形式 分類：固定電感、可變電感。
按導磁體性質分類：空芯線圈、鐵氧體線圈、鐵芯線圈、銅芯線圈。 按 工作性質 分類：天線線圈、振蕩線圈、扼流線圈、陷波線圈、偏轉線圈。
按 繞線結構 分類：單層線圈、多層線圈、蜂房式線圈。 電感線圈的主要特性參數 1、電感量L 電感量L表示線圈本身固有特性，與電流大小無關。
除專門的電感線圈（色碼電感）外，電感量一般不專門標注在線圈上，而以特定的名稱標注。 2、感抗XL 電感線圈對交流電流阻礙作用的大小稱感抗XL，單位是歐姆。
它與電感量L和交流電頻率f的關系為XL=2πfL 3、品質因素Q 品質因素Q是表示線圈質量的一個物理量，Q為感抗XL與其等效的電阻的比值，即：Q=XL/R 線圈的Q值愈高，回路的損耗愈小。線圈的Q值與導線的直流電阻，骨架的介質損耗，屏蔽罩或鐵芯引起的損耗，高頻趨膚效應的影響等因素有關。
線圈的Q值通常為幾十到幾百。 4、分布電容 線圈的匝與匝間、線圈與屏蔽罩間、線圈與底版間存在的電容被稱為分布電容。
分布電容的存在使線圈的Q值減小，穩定性變差，因而線圈的分布電容越小越好。電子元器件基礎知識（4）——半導體器件 中國半導體器件型號命名方法半導體器件型號由五部分（場效應器件、半導體特殊器件、復合管、PIN型管、激光器件的型號命名只有第三、四、五部分）組成。
五個部分意義如下：第一部分：用數字表示半導體器件有效電極數目。2-二極管、3-三極管第二部分：用漢語拼音字母表示半導體器件的材料和極性。
表示二極管時：A-N型鍺材料、B-P型鍺材料、C-N型硅材料、D-P型硅材料。表示三極管時：A-PNP型鍺材料、B-NPN型鍺材料、C-PNP型硅材料、D-NPN型硅材料。
第三部分：用漢語拼音字母表示半導體器件的內型。P-普通管、V-微波管、W-穩壓管、C-參量管、Z-整流管、L-整流堆、S-隧道管、N-阻尼管、U-光電器件、K-開關管、X-低頻小功率管（F<3MHz,Pc3MHz,Pc<1W）、D-低頻大功率管（f1W）、A-高頻大功率管（f>3MHz,Pc>1W）、T-半導體晶閘管（可控整流器）、Y-體效應器件、B-雪崩管、J-階躍恢復管、CS-場效應管、BT-半導體特殊器件、FH-復合管、PIN-PIN型管、JG-激光器件。
第四部分：用數字表示序號第五部分：用漢語拼音字母表示規格號例如：3DG18表示NPN型硅材料高頻三極管電流表 PA 電壓表 PV 有功電度表 PJ 無功電度表 PJR 頻率表 PF 相位表 PPA 最大需量表（負荷監控儀） PM 功率因數表 PPF 有功功率表 PW 無功功率表 PR 無功電流表 PAR 聲信號 HA 光信號 HS 指示燈 HL 紅色燈 HR 綠色燈 HG 黃色燈 HY 藍色燈 HB 白色燈 HW 連接片 XB 插頭 XP 插座 XS 端子板 XT 電線，電纜，母線 W 直流母線 WB 插接式（饋電）母線 WIB 電力分支線 WP 照明分支線 WL 應急照明分支線 WE 電力干線 WPM 照明干線 WLM應急照明干線 。
5.物理電學的基本知識?
電 學 1. 摩擦過的物體有了吸引輕小物體的性質，就說物體帶了電. 用摩擦的方法使物體帶電，叫摩擦起電. 2. 自然界存在著兩種電荷，用綢子摩擦的玻璃帶正電；用毛皮摩擦的橡膠棒帶負電. 同種電荷相互排斥，異種電荷相互吸引. 3. 電荷的多少叫電量. 電荷的符號是“Q”，單位是庫侖，簡稱庫，用符號“C”表示. 4. 摩擦起電的原因是電荷發生轉移. 電子帶負電. 失去電子帶正電；得到電子帶負電. 5. 電荷的定向移動形成電流. 把正電荷移動的方向規定為電流的方向. 能夠提供持續供電 的裝制叫電源. 干電池、鉛蓄電池都是電源. 直流電源的作用是在電源內部不斷地使正極聚 集正電荷，負極聚集負電荷. 干電池、蓄電池對外供電時，是化學能轉化為電能. 6. 容易導電的物體叫導體. 金屬、石墨、人體、大地以及酸、堿、鹽的水溶液等都是導體；不容易導電的物體叫絕緣體. 橡膠、玻璃、陶瓷、塑料、油等是絕緣體. 導體和絕緣體之間沒有絕對的界限. 金屬導電，靠的就是自由電子導電 . 7. 把電源、用電器、開關等用導線連接起來組成的電流的路徑叫電路. 接通的電路電通路；斷開的電路電開路；不經用電器而直接把導線連在電源兩端叫短路. 用符號表示電路的連接的圖叫電路圖. 把元件逐個順次連接起來組成的電路叫串聯電路. 把元件并列地連接起來的電路叫并聯電路. 8. 電流強度等于1秒鐘內通過導體橫截面的電量 . "I"表示電流， "Q"表示電量， "t"表示時間，則 I= . 1安=1庫/秒. 1安（A）=1000毫安（mA）;1毫安（mA）=1000微安（μA）; 9. 測量電流的儀表叫電流表. 實驗室用的電流表一般有兩個量程和三個接線柱，兩個量程分別是 0~0 .6安和 0~3安；接0~0 .6安時每大格為0.2安，每小格為0.02安；接0~3安時每大格為1安，每小格為0.1安. 10. 電流表使用時：①電流表要串聯在電路中；②“+”、“-”接線柱接法要正確；③被測電流不要超過電流表的量程；④絕對不允許不經用電器而把電流表直接連到電源的兩極上. 11.電壓使電路中形成電流. 電壓用符號“ U”表示，單位是伏，用“ V”表示. 1千伏（kV）=1000伏（V）; 1伏（V）=1000毫伏（mV）;1毫伏（mV）=1000微伏（μV）. 一節干電池的電壓為1.5伏 ，電子手表用氧化銀電池每個也是1.5伏，鉛蓄電池每個2伏 ，家庭電路電壓為220伏 ，對人體的安全電壓為不超過 36伏. 12. 測量電壓的儀表叫電壓表. 實驗室用的電壓表一般有兩個量程和三個接線柱，兩個量程分別是 0~3伏和 0~15伏；接0~3伏時每大格為1伏，每小格為0.1伏；接0~15伏時每大格為5伏，每小格為0.5伏. 13. 電壓表使用時：①電流壓表要并聯在電路中；②“+”、“-”接線柱接法要正確；③被測電壓不要超過電壓表的量程. 14. 導體對電流的阻礙作用叫電阻. 電阻是導體本身的一種性質，它的大小決定導體的材料、長度和橫截面積. 電阻的符號是“R”，單位是“歐姆”，單位符號是“Ω”. 1兆歐（MΩ）=1000千歐（kΩ）；1千歐（kΩ）=1000歐（Ω）. 15. 變阻器的作用是：改變電阻線在電路中的長度，就可以逐漸改變電阻，從而逐漸改變電流. 達到控制電路的目的. 16. 導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比. 這個結論叫歐姆定律. 用公式表示是：I= . 17. 電流在某段電路上所做的功，等于這段電路兩端的電壓、電路中的電流和通電時間的乘積. 公式是W=UIt. 電功的單位是“焦”.另外，1度=1千瓦時=3.6*106焦， “度”也是電功的單位. 18. 電流在單位時間內所做的功叫電功率. 公式是P=UI. 用電器正常工作時的電壓叫額定電壓，用電器在額定電壓下的功率叫額定功率. 如"PZ220V 100W"表示的是額定電壓為220伏，額定功率是100瓦. 19. 電流通過導體產生的熱量跟電流的二次方成正比，跟導體的電阻成正比， 跟通電時間成正比，這個結論叫焦耳定律. 公式是Q=I2Rt . 熱量的單位是“焦”. 電熱器是利用電來加熱的設備. 如電爐、電烙鐵、電熨斗等. 20. 家庭電路的兩根電線，一根叫火線，一根叫零線. 火線和零線之間有220伏的電壓，零線是接地的. 測量家庭電路中一定時間內消耗多少電能的儀表叫電能表. 它的單位是“度”. 21. 保險絲是由電阻率大、熔點低的鉛銻合金制成. 它的作用是：在電路中的電流達到危險程度以前，自動切斷電路. 更換保險絲時，應選用額定電流等于或稍大于正常工作時的電流的保險絲. 絕不能用銅絲代替保險絲. 22. 電路中電流過大的原因是：①發生短路；②用電器的總功率過大. 插座分兩孔插座和三孔插座. 23. 測電筆的使用是：用手接觸筆尾的金屬體，筆尖接觸電線，氖管發光的是火線，不發光的是零線. 24. 安全用電的原則是：不接觸低壓帶電體；不靠近高壓帶電體. 特別要警惕不帶電的物體帶了電，應該絕緣的物體導了電. 電 磁 1. 永磁體包括人造磁體和天然磁體. 在水平面內自由轉動的條形磁體或磁針，靜止后總是一端指南（叫南極），一端指北（叫北極）. 同名磁極相互排斥，異名磁極相互吸引. 原來沒有磁性的物質得到磁性的過程叫磁化. 鐵棒磁化后的磁性易消失，叫軟磁鐵；鋼棒磁化后的磁性不易消失，叫硬磁鐵. 2. 磁體周圍空間存在著磁場. 磁場的基本性質是對放入其中的磁體產生磁力的作用， 因此可用小磁針鑒別某。
6.電子元件行業需要學習些什么基礎知識
電子元件基礎知識
無論是無線電愛好者還是維修技術人員，你能夠說出電路板上那些小元件叫做什么，又有什么作用嗎？如果想成為元件（芯片）級高手的話，掌握一些相關的電子知識是必不可少的。
譬如在檢修某硬件時用萬用表測量出某個電阻的阻值已為無窮大，雖然可斷定這個電阻已損壞，但由于各板卡及各種外設均沒有電路圖（只有極少數產品有局部電路圖），故并不知電阻在未損壞時的具體阻值，所以就無法對損壞元件進行換新處理?？扇绻芸炊娮枭系纳h(huán)標識的話，您就可知道這個已損壞電阻的標稱阻值，換新也就不成問題，故障自然也就會隨之排除。
諸如上述之類的情況還有很多，比如元器件的正確選用等，筆者在此就不逐一列舉了，下面筆者就來說一些非常實用的電子知識，希望大家都能向高手之路再邁上一步。注：下文內容最好結合圖一和后續圖片進行閱讀。
一、電壓，電流
電壓和電流是親兄弟，電流是從電壓（位）高的地方流向電壓（位）低的地方，有電流產生就一定是因為有電壓的存在，但有電壓的存在卻不一定會產生電流——如果只有電壓而沒有電流，就可證明電路中有斷路現象（比如電路中設有開關）。另外有時測量電壓正常但測量電流時就不一定正常了，比如有輕微短路現象或某個元件的阻值變大現象等，所以在檢修中一定要將電壓值和電流值結合起來進行分析。在用萬用表測試未知的電壓或電流時一定要把檔位設成最高檔，如測量不出值來再逐漸地調低檔位。
注：電壓的符號是“V”，電流的符號是“A”。
二、電阻器
各種材料對它所通過的電流呈現有一定的阻力，這種阻力稱為電阻，具有集總電阻這種物理性質的實體（元件）叫電阻器（簡單地說就是有阻值的導體）。它的作用在電路中是非常重要的，在電腦各板卡及外設中的數量也是非常多的。它的分類也是多種多樣的，如果按用處分類有：限流電阻、降壓電阻、分壓電阻、保護電阻、啟動電阻、取樣電阻、去耦電阻、信號衰減電阻等；如果按外形及制作材料分類有：金膜電阻、碳膜電阻、水泥電阻、無感電阻、熱敏電阻、壓敏電阻、拉線電阻、貼片電阻等；如果按功率分類有：1/16W、1/8W、1/4W、1/2W、1W……等等。
以上這些電阻都是常見的電阻，所以它們的阻值標稱方法我們一定要知道，下面我就以電腦主機內各板卡上最為常見的貼片電阻為例介紹一下（其它的電阻標稱方法同樣）：貼片電阻的標稱方法有數字法和色環法這兩種。先說數字法，通常有電阻上有三個數字XXX，前兩個數字依次是十位和個位，最后的那個數字是10的X次方，這個電阻的具體阻值就是前兩個數組成的兩位數乘上10的X次方歐姆，如標有104的電阻器的阻值就是100000歐姆（即100KΩ）、標有473的電阻器的阻值就是47000歐姆（即47KΩ）；下面筆者再說一下色環法，這個標稱方法是在所有電阻標稱法中最普遍的（貼片外形的相對較少），常見的色環通常有四個環，我們把金色或銀色環定為最后的那一環，前三個環的顏色都對應著相應的數字，我們知道數字后就要用上面說的數字法讀其阻值了，但我們一定要先知道什么顏色代表什么數字才行，所以我們一定要記住這樣一個口訣——黑棕紅橙黃綠藍紫灰白，它們分別對應著0123456789，至于金色和銀色分別表示10-1和10-2，這兩色在四色環電阻中只是標明誤差值而已，故只要了解就行了。下面我同樣舉兩個例子說明，以便理解記憶，如標有棕黑黃銀色環的電阻器的阻值是100000歐姆（即100KΩ）、標有黃紫橙金色環的電阻的阻值是47000歐姆（即47KΩ）。
還有一種五色環電阻，這種電阻都是一些阻值相對較小、精度相對比較高的電阻器，由于在電腦外設中也有應用，所以我也介紹一下：它是以金色或銀色為倒數第二個環，前三個色環分別是百位、十位、個位，最后一個色環是誤差值，這樣的電阻器的具體阻值就是前三個色環代表的三個數組成的三位數乘上10的負1次方或負2次方歐姆，如標有棕紫綠銀棕色環的電阻器的阻值是1.75Ω。
7.有沒有電子變壓器的一些基礎知識啊
電子變壓器，具有將市電的交變電壓轉變?yōu)橹绷骱笤偻ㄟ^半導體開關器件以及電子元件和高頻變壓器繞組構成一種高頻交流電壓輸出的電子裝置，也是在電子學理論中所講述的一種交直交逆變電路。
簡單來說，它主要是由高頻變壓器磁芯（鐵芯）與兩個或兩個以上的線圈組成，它們互不改變位置，從一個或兩個以上的電回路中，通過交流電力借助電磁感應作用，轉變成交流電壓及電流。而在高頻變壓器的輸出端，對一個或兩個以上的用電回路，供給不同電壓等級的高頻交流或直流電。
簡單的變壓器是由閉合的導磁體和二個繞組組成，其中一個繞組與交流電源相連接，稱為初級繞組Np，另一個繞組可以與負載相連接，稱為次級繞組Ns。如果初級繞組與交流電壓Ui的電源相連接，變壓器處于空載，在初級繞組中產生交變電源Io, Io稱為空載電流。
這個電流建立了沿磁芯磁路而閉合的交變磁通，磁通同時穿過初級繞組和次級繞組，在初級繞組中產生自感電動勢E1，次極產生互感電動勢E2，則E1:E2=Np:Ns。Np為初級繞組匝數，Ns為次級繞組匝數。
變壓器在電子線路中起著升壓、降壓、隔離、整流、變頻、倒相、阻抗匹配、逆變、儲能、濾波等作用。原理編輯電子變壓器，輸入為AC220V，輸出為AC12V，功率可達50W-300W。
它主要是在高頻電子鎮流器電路的基礎上研制出來的一種變壓器電路，其性能穩定，體積小，功率大，因而克服了傳統的硅鋼片變壓器體大、笨重、價高等缺點。電子變壓器就是無穩壓型開關電源，它實際上就是一種逆變器。
首先把交流電整流成直流電.然后用電子元件組成一個高頻振蕩器把直流電變?yōu)楦哳l交流電，通過開關變壓器輸出所需要的電壓然后二次整流供用電器使用。開關電源具有體積小，重量輕，價格低等優點，所以被廣泛用在各種電器中。
根據高頻開關管的驅動方式不同，可分為自激振蕩式與他激式。
8.電子元器件基礎知識學習
電子元器件基礎知識常用元器件的識別一、電阻電阻在電路中用“R”加數字表示，如：R15表示編號為15的電阻。
電阻在電路中的主要作用為分流、限流、分壓、偏置、濾波（與電容器組合使用）和阻抗匹配等。參數識別：電阻的單位為歐姆（Ω），倍率單位有：千歐（KΩ），兆歐 （MΩ）等。
換算方法是：1兆歐=1000千歐=1000000歐電阻的參數標注方 法有3種，即直標法、色標法和數標法。數標法主要用于貼片等小體積的電路，如： 472 表示 47*102Ω（即4.7K）; 104則表示100K色環標注法使用最多，現舉例如下： 四色環電阻 五色環電阻（精密電阻）電阻的色標位置和倍率關系如下表所示：顏色 有效數字 倍率 允許偏差（%）銀色 / 10-2 ±10金色 / 10-1 ±5黑色 0 100 /棕色 1 101 ±1紅色 2 102 ±2橙色 3 103 /黃色 4 104 /綠色 5 105 ±0.5藍色 6 106 ±0.2紫色 7 107 ±0.1灰色 8 108 /白色 9 109 +5至 -20無色 / / ±20二、電容1、電容在電路中一般用“C”加數字表示（如C25表示編號為25的電容）。
電容是由兩片金屬膜緊靠，中間用絕緣材料隔開而組成的元件。電容的特性主要是隔直流通交流。
電容容量的大小就是表示能貯存電能的大小，電容對交流信號的阻礙作用稱為容抗，它與交流信號的頻率和電容量有關。容抗XC=1/2πf c(f表示交流信號的頻率，C表示電容容量)電話機中常用電容的種類有電解電容、瓷片電容、貼片電容、獨石電容、鉭電容和滌綸電容等。
2、識別方法：電容的識別方法與電阻的識別方法基本相同，分直標法、色標法和數標法3種。電容的基本單位用法拉（F）表示，其它單位還有：毫法（mF）、微法（uF）、納法（nF）、皮法（pF）。
其中：1法拉=103毫法=106微法=109納法=1012皮法容量大的電容其容量值在電容上直接標明，如10 uF/16V容量小的電容其容量值在電容上用字母表示或數字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF數字表示法：一般用三位數字表示容量大小，前兩位表示有效數字，第三位數字是倍率。如：102表示10*102PF=1000PF 224表示22*104PF=0.22 uF3、電容容量誤差表符 號FGJKLM允許誤差±1% ±2% ±5% ±10% ±15% ±20%如：一瓷片電容為104J表示容量為0. 1 uF、誤差為±5%。
4、故障特點在實際維修中，電容器的故障主要表現為：（1）引腳腐蝕致斷的開路故障。（2）脫焊和虛焊的開路故障。
（3）漏液后造成容量小或開路故障。（4）漏電、嚴重漏電和擊穿故障。
三、晶體二極管晶體二極管在電路中常用“D”加數字表示，如： D5表示編號為5的二極管。1、作用：二極管的主要特性是單向?qū)щ娦裕簿褪窃谡螂妷旱淖饔孟?，?dǎo)通電阻很??；而在反向電壓作用下導通電阻極大或無窮大。
正因為二極管具有上述特性，無繩電話機中常把它用在整流、隔離、穩壓、極性保護、編碼控制、調頻調制和靜噪等電路中。電話機里使用的晶體二極管按作用可分為：整流二極管（如1N4004）、隔離二極管（如1N4148）、肖特基二極管（如BAT85）、發光二極管、穩壓二極管等。
2、識別方法：二極管的識別很簡單，小功率二極管的N極（負極），在二極管外表大多采用一種色圈標出來，有些二極管也用二極管專用符號來表示P極（正極）或N極（負極），也有采用符號標志為“P”、“N”來確定二極管極性的。發光二極管的正負極可從引腳長短來識別，長腳為正，短腳為負。
3、測試注意事項：用數字式萬用表去測二極管時，紅表筆接二極管的正極，黑表筆接二極管的負極，此時測得的阻值才是二極管的正向?qū)ㄗ柚?，這與指針式萬用表的表筆接法剛好相反。4、常用的1N4000系列二極管耐壓比較如下： 型號 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007耐壓（V） 50 100 200 400 600 800 1000電流（A） 均為1四、穩壓二極管穩壓二極管在電路中常用“ZD”加數字表示，如：ZD5表示編號為5的穩壓管。
1、穩壓二極管的穩壓原理：穩壓二極管的特點就是擊穿后，其兩端的電壓基本保持不變。這樣，當把穩壓管接入電路以后，若由于電源電壓發生波動，或其它原因造成電路中各點電壓變動時，負載兩端的電壓將基本保持不變。
2、故障特點：穩壓二極管的故障主要表現在開路、短路和穩壓值不穩定。在這3種故障中，前一種故障表現出電源電壓升高；后2種故障表現為電源電壓變低到零伏或輸出不穩定。
常用穩壓二極管的型號及穩壓值如下表： 型號穩壓值3.3V3.6V3.9V4.7V5.1V5.6V6.2V15V27V30V75V五、電感電感在電路中常用“L”加數字表示，如：L6表示編號為6的電感。電感線圈是將絕緣的導線在絕緣的骨架上繞一定的圈數制成。
直流可通過線圈，直流電阻就是導線本身的電阻，壓降很?。划斀涣餍盘柾ㄟ^線圈時，線圈兩端將會產生自感電動勢，自感電動勢的方向與外加電壓的方向相反，阻礙交流的通過，所以電感的特性是通直流阻交流，頻率越高，線圈阻抗越大。電感在電路中可與電容組成振蕩電路。
電感一般有直標法和色標法，色標法與電阻類似。如：棕、黑、金、金表示1uH（誤差5%）的電感。
