貼片電阻電容(有關貼片電阻電容的知識)

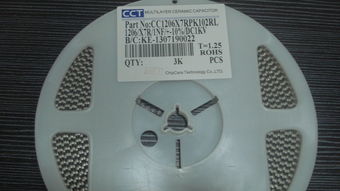

1.有關貼片電阻電容的知識
貼片電阻、貼片電容規格、封裝、尺寸·功率 （2008/12/08 15:04）目錄： 公司動態 瀏覽字體：大 中 小 貼片電阻、貼片電容規格、封裝、尺寸·功率 貼片電阻、貼片電容規格、封裝、尺寸 貼片電阻常見封裝有9種，用兩種尺寸代碼來表示。
一種尺寸代碼是由4位數字表示的EIA（美國電子工業協會(huì )）代碼，前兩位與后兩位分別表示電阻的長與寬，以英寸為單位。我們常說的0603封裝就是指英制代碼。
另一種是米制代碼，也由4位數字表示，其單位為毫米。下表列出貼片電阻封裝英制和公制的關系及詳細的尺寸： 英制 （inch） 公制 （mm） 長（L） (mm) 寬（W） (mm) 高 (mm) a (mm) b (mm) 0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05 0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10 0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20 0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20 1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20 1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20 1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20 2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20 2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20 貼片電容和貼片電阻都是一樣可以用的，0805,1206等 貼片電阻電容功率與尺寸對應表 電阻封裝尺寸與功率關系，通常來說： 0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W 電容電阻外形尺寸與封裝的對應關系是： 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5 常規貼片電阻（部分） 常規的貼片電阻的標準封裝及額定功率如下表： 英制 公制 額定功率（W）@ 70°C 0201 0603 1/20 0402 1005 1/16 0603 1608 1/10 0805 2012 1/8 1206 3216 1/4 1210 3225 1/3 1812 4832 1/2 2010 5025 3/4 2512 6432 1 國內貼片電阻的命名方法： 1、5%精度的命名：RS-05K102JT 2、1%精度的命名：RS-05K1002FT R -表示電阻 S -表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
05 -表示尺寸（英寸）：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。 K -表示溫度系數為100PPM, 102-5%精度阻值表示法：前兩位表示有效數字，第三位表示有多少個零，基本單位是Ω，102=10000Ω=1KΩ。
1002是1%阻值表示法：前三位表示有效數字，第四位表示有多少個零，基本單位是Ω，1002=100000Ω=10KΩ。 J -表示精度為5%、F-表示精度為1%。
T -表示編帶包裝 1:0402(1/16W) 2:0603(1/10W) 3:0805(1/8W) 4:1206(1/4W) 5:1210(1/3W) 6:2010(1/2W) 7:2512(1W) 1206 20歐1/4 *4 5歐1w 120 貼片電阻各參數說明 2007-09-06 10:09 國內貼片電阻的命名方法： 1、5%精度的命名：RS-05K102JT 2、1%精度的命名：RS-05K1002FT R -表示電阻 S -表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。 05 -表示尺寸（英寸）：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。
K -表示溫度系數為100PPM, 102-5%精度阻值表示法：前兩位表示有效數字，第三位表示有多少個零，基本單位是Ω，102=1000Ω=1KΩ。1002是1%阻值表示法：前三位表示有效數字，第四位表示有多少個零，基本單位是Ω，1002=10000Ω=10KΩ。
J -表示精度為5%、F-表示精度為1%。 T -表示編帶包裝 1、貼片電阻的阻值表示與貼片電容容值表示都是數字與“R”組合表示的。
譬如：3ohm用3R0表示，10ohm用100表示，100ohm用101表示，也就是說“R”表示點“.”的意思，而101后面個位數的“1”表示的是帶有1個0，例如102表示10000。 2、電阻上的數字和字母表示的就是阻值，R002就表示0.002ohm,180表示的就是18ohm. 3、怎樣區分貼片的電阻與電容，由于電阻上面有白色的字體表示，所以除端角外背景顏色應該是黑色的，而電容上就沒有字體表示，也不會(huì )有黑色的顏色，因為有黑色的話容易讓人產生誤會(huì )電容被氧化。
讀出四塊數據，乘給出數據，相加 貼片電阻的命名 貼片電阻阻值誤差精度有±1%、±2%、±5%、±10%精度，常規用的最多的是±1%和±5%， ±5%精度的常規是用三位數來表示例 例512，前面兩位是有效數字，第三位數2表示有多少個零，基本單位是Ω，這樣就是5100歐，1000Ω=1KΩ，1000000Ω=1MΩ 為了區分±5%，±1%的電阻，于是±1%的電阻常規多數用4位數來表示 ， 這樣前三位是表示有效數字，第四位表示有多少個零4531也就是4530Ω，也就等于4.53KΩ。
2.貼片電阻、電容的常規資料
電阻：
1.沒有功率之分
2.精度也就是電阻誤差：F(+/-1%) J(+/-5%) K(+/-10%) 其中F誤差的稱為精密電阻，J誤差的稱為常規電阻。
3.阻值是個非常 非常廣的數值，電子行業里最常用的阻值：1 10 22 39 47 68 91 （單位R K M都有） 逢這些阻值的電阻都稱之為常規電阻。
4.電阻有尺寸之分0201 0402 0603 0805 1206 2012 ,0402、0603稱之為常規電阻。
電容：
1.容量也叫容值，（成規分類跟電阻阻值一樣）
2.電壓也叫耐壓，一般有10V 25V 50V ，都稱為常規。
3.精度也叫誤差： K(+/-10%) M(|+/-20%) Z(+80/-20%) ，都稱為常規。
以上是我在這個行業里做了6年所了解的，希望對你有幫助。
3.電子元件的基礎
電子元器件知識大全：看圖識元件 介紹：電壓.電流.電阻器.電容器.電感器.二極管.三極管.電位器.穩壓塊.保險管.集成塊IC 無論是硬 譬如在檢修某硬件時用萬用表測量出某個電阻的阻值已為無窮大，雖然可斷定這個電阻已損壞，但由于電腦各板卡及各種外設均沒有電路圖（只有極少數產品有局部電路圖），故并不知電阻在未損壞時的具體阻值，所以就無法對損壞元件進行換新處理。
可如果您能看懂電阻上的色環標識的話，您就可知道這個已損壞電阻的標稱阻值，換新也就不成問題，故障自然也就會(huì )隨之排除。 諸如上述之類的情況還有很多，比如元器件的正確選用等，筆者在此就不逐一列舉了，下面筆者就來說一些非常實用的電子知識，希望大家都能向高手之路再邁上一步。
注：下文內容最好結合圖一和后續圖片進行閱讀。 看圖識元件 電子元器件知識大全：看圖識元件 介紹：電壓.電流.電阻器.電容器.電感器.二極管.三極管.電位器.穩壓塊.保險管.集成塊IC 無論是硬件DIY愛好者還是維修技術人員，你能夠說出主板、聲卡等配件上那些小元件叫做什么，又有什么作用嗎？如果想成為元件（芯片）級高手的話，掌握一些相關的電子知識是必不可少的。
譬如在檢修某硬件時用萬用表測量出某個電阻的阻值已為無窮大，雖然可斷定這個電阻已損壞，但由于電腦各板卡及各種外設均沒有電路圖（只有極少數產品有局部電路圖），故并不知電阻在未損壞時的具體阻值，所以就無法對損壞元件進行換新處理。可如果您能看懂電阻上的色環標識的話，您就可知道這個已損壞電阻的標稱阻值，換新也就不成問題，故障自然也就會(huì )隨之排除。
諸如上述之類的情況還有很多，比如元器件的正確選用等，筆者在此就不逐一列舉了，下面筆者就來說一些非常實用的電子知識，希望大家都能向高手之路再邁上一步。注：下文內容最好結合圖一和后續圖片進行閱讀。
看圖識元件 一、電壓，電流 電壓和電流是親兄弟，電流是從電壓（位）高的地方流向電壓（位）低的地方，有電流產生就一定是因為有電壓的存在，但有電壓的存在卻不一定會(huì )產生電流——如果只有電壓而沒有電流，就可證明電路中有斷路現象（比如電路中設有開關）。另外有時測量電壓正常但測量電流時就不一定正常了，比如有輕微短路現象或某個元件的阻值變大現象等，所以在檢修中一定要將電壓值和電流值結合起來進行分析。
在用萬用表測試未知的電壓或電流時一定要把檔位設成最高檔，如測量不出值來再逐漸地調低檔位。 注：電壓的符號是“V”，電流的符號是“A”。
二、電阻器 各種材料對它所通過的電流呈現有一定的阻力，這種阻力稱為電阻，具有集總電阻這種物理性質的實體（元件）叫電阻器（簡單地說就是有阻值的導體）。它的作用在電路中是非常重要的，在電腦各板卡及外設中的數量也是非常多的。
它的分類也是多種多樣的，如果按用處分類有：限流電阻、降壓電阻、分壓電阻、保護電阻、啟動電阻、取樣電阻、去耦電阻、信號衰減電阻等；如果按外形及制作材料分類有：金膜電阻、碳膜電阻、水泥電阻、無感電阻、熱敏電阻、壓敏電阻、拉線電阻、貼片電阻等；如果按功率分類有：1/16W、1/8W、1/4W、1/2W、1W……等等。 以上這些電阻都是常見的電阻，所以它們的阻值標稱方法我們一定要知道，下面我就以電腦主機內各板卡上最為常見的貼片電阻為例介紹一下（其它的電阻標稱方法同樣）：貼片電阻的標稱方法有數字法和色環法這兩種。
先說數字法，通常有電阻上有三個數字XXX，前兩個數字依次是十位和個位，最后的那個數字是10的X次方，這個電阻的具體阻值就是前兩個數組成的兩位數乘上10的X次方歐姆，如標有104的電阻器的阻值就是100000歐姆（即100KΩ）、標有473的電阻器的阻值就是47000歐姆（即47KΩ）；下面筆者再說一下色環法，這個標稱方法是在所有電阻標稱法中最普遍的（貼片外形的相對較少），常見的色環通常有四個環，我們把金色或銀色環定為最后的那一環，前三個環的顏色都對應著相應的數字，我們知道數字后就要用上面說的數字法讀其阻值了，但我們一定要先知道什么顏色代表什么數字才行，所以我們一定要記住這樣一個口訣——黑棕紅橙黃綠藍紫灰白，它們分別對應著0123456789，至于金色和銀色分別表示10-1和10-2，這兩色在四色環電阻中只是標明誤差值而已，故只要了解就行了。下面我同樣舉兩個例子說明，以便理解記憶，如標有棕黑黃銀色環的電阻器的阻值是100000歐姆（即100KΩ）、標有黃紫橙金色環的電阻的阻值是47000歐姆（即47KΩ）。
還有一種五色環電阻，這種電阻都是一些阻值相對較小、精度相對比較高的電阻器，由于在電腦外設中也有應用，所以我也介紹一下：它是以金色或銀色為倒數第二個環，前三個色環分別是百位、十位、個位，最后一個色環是誤差值，這樣的電阻器的具體阻值就是前三個色環代表的三個數組成的三位數乘上10的負1次方或負2次方歐姆，如標有棕紫綠銀棕色環的電阻器的阻值是1.75Ω。 關于電阻的一些基礎知識也就這么多了，只是在代換時還要注意電阻的功率，通常用1/4或1/8的電阻來代換貼片電阻是沒。
