二電氣圖(學習電氣二次圖需要哪些基本知識)
1.學習電氣二次圖需要哪些基本知識
看懂工作原理的常用方法
(1) 直流回路從正極到負極：列如控制回路、信號回路等。從一個回路的直流正極開始，按照電流的流動的方向，看到負極為止。
(2) 交流回路從火線到中性線：列如電流、電壓回路，變壓器的風冷回路。從一個回路的火線（A、B、C相開始，按照電流的流動方向，看到中性線（N極）為止。 （3） 見接點找線圈，見線圈找接點：見到接點即要找到控制該接點的繼電器或接觸器的線圈位置。線圈所在的回路是接點的控制回路，以分析接點動作的條件。見線圈找出它的所有接點，以便找出該繼電器控制的所有接點（對象）。
(4) 利用歐姆定律分析繼電器判斷是否動作：判別的依據是，電壓型線圈的兩端加有足夠大的電壓，電流型線圈的通過兩端加有足夠大的電流。對于電壓型繼電器的線圈回路，當線圈的兩端通過若干個繼電器的接點或電流線圈與分別電源的正、負極貫通，則認為繼電器（接觸器）動作（勵磁），當回路中有短開的接點，或線卷回路串接有比較大的電阻，或者線卷被并接的接點短接時，則認為繼電器（接觸器）不動作（不勵磁）。列如：開關分閘回路，當開關處于合位，分閘線圈的正極端串接有合位繼電器（電阻大），則認為其不動作。當保護跳閘接點閉合，將線圈直接接到電源正極時，則認為分閘線圈動作。對于電流型（如跳閘回路的防跳躍繼電器），當線圈的兩端通過若干個繼電器的接點或電阻較小的線圈與分別電源的正、負極貫通，則認為繼電器（接觸器）動作（勵磁）。當回路中有短開的接點，或線卷回路串接有比較大的電阻，或者線卷被并接的接點短接時，則認為繼電器（接觸器）不動作（不勵磁）。
(5) 看完所有支路：當某一回路，從正極往負極看回路時，如中間有多個支路連往負極，
則每個支路必須看完。否則分析回路的就會(huì )漏掉部分重要的情況。
(6) 利用相對編號法、回路標號弄清安裝圖與展開圖的接線原理圖中設備的對應關系：核查安裝圖與展開圖的對應關系的主要目的：第一是檢查安裝圖是否與展開圖相對應。第二，弄清展開圖中各設備在現場的位置。從安裝圖（如保護屏端子排接線圖）查清某個端子排的端子在展開圖中的位置，則先查出該端子上所在的回路標號，再查對展開圖中回路標號，相同的回路標號即同個回路，即可在展開圖中迅速找到該回路，在展開圖查明它在整個回路中的作用。如手上只有安裝圖或者發現安裝圖與展開圖的原理接線圖無法對應時，則從安裝圖中每個的設備端子上所標的編號，依據相對編號法，查到該所連接的另外設備的端子，然后再查出該端子所連接另外設備，直到查到直流電源的正負極或交流回路的火線和中性線為止。最后把整個相關的回路都查出來，畫成圖后可分析連接是否符合動作原理。當想弄清展開圖上設備的位置時，則一是利用展開圖上的設備表提供的位置，然后去相應的安裝圖上查對。二是先弄清展開圖中的端子符號，哪些是屏柜端子排的端子、哪些是（保護或自動）裝置的端子，然后直接去可能的屏柜、端子箱中查找。
(7) 識圖特殊問題的解決方法。
A、如何用設備的實際狀態（現場能看到的設備狀態）來描述回路或繼電器的動作條件：先以回路的接點分、合狀態來描述回路的條件，然后根據接點的分、合狀態與設備的狀態的對應關系，替換描述（如用開關機構箱的“遠/近控切換開關”在“遠方”位置來代替“遠/近控切換開關”在遠方控制回路中的接點狀態。必須逐步形成這一能力，否則看圖紙將停留在原始狀態，只能看到接點的分、合和繼電器的是否勵磁，無法與運行中設備狀態的監視和操作結合起來。
B、如何弄清展開圖中的部分采用方框畫法設備與外部其他部分的連接？先查清方框畫法設備的端子編號，然后利用能展示該設備內部接線圖的裝置說明書或廠家圖，在這些圖紙中找到往外部連接的端子編號，再與內部回路連接起來，然后通過往外的連接的端子再與外部回路聯系起來。 3.2 看圖注意問題
1、雖然在一套二次圖紙中最重要的圖紙為控制及信號回路圖、電流和電壓回路圖、保護屏（控制屏）端子排圖及開關的安裝接線圖，看圖時應熟悉這幾份圖紙。但不能忽略其他圖紙的輔助作用，否則可能事倍功辦，卡在某個問題出不來或漏掉一些特殊的回路。 2、記憶一些常用的回路編號和圖形符號，看圖時則會(huì )大大加速看懂圖紙的速度。 3、特別留意值班員操作的設備，如電源保險、空開、切換開關，它們在圖紙中位置及所起的作用，必須查清它們在現場的實際位置。
2.繪制電氣的二次圖需要哪些知識
首先是高低壓電氣原理必須清楚，這是必須的，不多說了。
其他如下：1.制圖標準，主要有國標、IEC標準、德國的DIN標準、俄羅斯的GHOST標準。推薦德國的DIN標準，非常科學、合理、嚴謹。
國際大公司都用他制圖。但習慣與國標差距太大，不受?chē)鴥壬夏昙o工程師歡迎。
2.制圖的標準中主要是電氣元件的畫法。電氣元件名的標示方法，元件跨頁引用的方法，端子的編號、電纜的統計等3.了解電纜、銅排、導線的載流量計算，一次圖或者供電系統圖上要標出電纜、銅排的直徑、型號的。
不過這些都有表可查的。4、做柜子的話能把元件、柜子空間大小在腦中想清楚，合理布置元件和走線。
基本就這些了。畫圖容易，而且每個人一個畫法。
但要想畫好，就必須按照某個標準來。我認為最好參照DIN標準。
而且DIN標準都有專業制圖軟件的。祝你成功！有事PM我。
3.看電氣圖應具備哪些基礎知識
一、熟悉電氣圖的有關規定
讀電氣圖，需要了解有關電氣工程的各種標準和規范，特別是導線的表示法、電氣圖形符號、電氣文字符號、線路及照明燈具的標注方法等應重點了解。
二、熟悉常用電氣圖的特點
各種電氣圖都有一些獨特的繪制和表示方法，只有了解各種電氣的特點，才可能明白電氣圖所表達的含義。也只有了解電氣圖的特點，才能有針對性地讀圖，達到事半功倍的效果。
例如，在電路原理圖中，各電器觸點位置都按電路未通電未受外力作用時的常態位置畫出，分析原理時，應從觸點的常態位置出發。
在電路原理圖中，各電氣元件不畫實際的外形圖，而采用國家規定的統一國標符號畫出。
在電路原理圖中，各電氣元件不按它們的實際位置畫在一起，而是按其線路中所起作用分畫在不同電路中，但它們的動作卻是相互關聯的，必須標以相同的文字符號。
在電路原理圖中，對有直接電聯系的交叉導線連接點，用小黑點表示，無直接電聯系的交叉導線連接點則不畫小黑圓點。
4.電氣圖的基本識圖步驟和方法有哪些
1. 識讀電氣圖的基本方法 有些電氣圖雖然不算太復雜，但如果不從電路原理上掌握其連線規律，診斷線路故障就比較困難，所以要順利修好常用電氣設備，就必須讀懂和掌握電氣圖，尤其是初學者，更要學會(huì )識讀電氣圖。
對于各類電氣圖的識讀，通常有以下幾種基本識圖方法。1）結合電工、電子技術基礎知識看圖 在實際生產的各個領域中，所有電路（如輸變配電、電力拖動、照明、電子電路、儀器儀表和家電產品等）都是建立在電工、電子技術理論基礎之上的。
因此，要想迅速、準確地看懂電氣圖，必須具備一定的電工、電子技術知識。例如三相籠型異步電動機的正轉和反轉控制，就利用了電動機的旋轉方向由三相電源的相序來決定的原理，用倒順開關或兩個接觸器進行切換，改變輸入電動機的電源相序，從而改變電動機的旋轉方向。
2）結合電氣元件的結構和工作原理看圖 在電路中有各種電氣元件，如配電電路中的負荷開關、斷路器、熔斷器、互感器、電表等；電力拖動電路中常用的各種繼電器、接觸器和各種控制開關等；電子電路中，常用的各種晶體二極管、晶體三極管、晶閘管、電容器、電感器及各種集成電路等。因此在看電氣圖時，首先應了解這些電氣元件的性能、結構、工作原理、相互控制關系及在整個電路中的地位和作用。
3）結合典型電路識圖 典型電路就是常見的基本電路，如電動機的啟動、制動、正反轉控制、過載保護、時間控制、順序控制、行程控制電路；晶體管整流、振蕩和放大電路；晶閘管觸發電路；脈沖與數字電路等。不管多么復雜的電路，幾乎都是由若干典型電路組成的。
因此，熟悉各種典型電路，在看圖時就迅速地分清主次，抓住主要矛盾，從而看懂較復雜的電路圖。4）結合有關圖紙說明看圖 圖紙說明表述了該電氣圖的所有電氣設備的名稱及其數碼代號，通過閱讀說明可以初步了解該圖有哪些電氣設備。
然后通過電氣設備的數碼代號在電路圖中找到該電氣設備，再進一步找出相互連線、控制關系，就可以盡快讀懂該圖，了解該電路的特點和構成。5）結合電氣圖的制圖要求看圖 電氣圖的繪制有一些基本規則和要求，這些規則和要求是為了加強圖紙的規范性、通用性和示意性而提出的。
可以利用這些制圖知識準確看圖。制圖基本知識包括以下幾個方面：a.在繪制電路圖時，各種電氣元件都使用國家統一規定的文字符號和圖形符號。
b.主電路部分用粗線畫出，控制電路部分用細線畫出。一般情況下，主電路畫在左側，控制電路畫在右側。
c.統一電器的各部分不畫在一起，根據其作用原理分散繪出時，為了便于識別，它們用同一文字符號標注。d.對完成具有相同性質任務的幾個電氣元件，在文字符號后加數碼以示區別。
e.電路中所有電氣元件都按“平常”狀態繪制。2. 識讀電氣圖的基本步驟 電氣圖的識讀通常有以下幾個基本步驟。
1）閱讀設備說明書 閱讀設備說明書，可以了解設備的機械結構、電氣傳動方式、電氣控制要求；電動機和電氣元件的分布情況及設備的使用操作方法；各種按鈕、開關、熔斷器等的作用。2）閱讀圖紙說明 拿到圖紙后首先要看圖紙說明，搞清設計的內容和施工要求，就能了解圖紙的大體情況，抓住讀圖的重點。

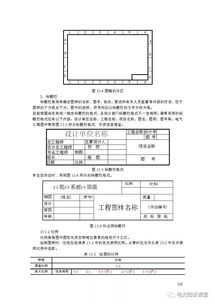

圖紙說明通常包括圖紙的目錄、技術說明、元器件明細表和施工說明等。3）閱讀主題欄 在認真閱讀圖紙說明的基礎上，接著閱讀主標題欄，了解電氣圖的名稱及標題欄中有關內容。
憑借有關的電路基礎知識，對該電氣圖的類型、性質、作用等有明確的認識，同時大致了解電氣圖的內容。4）識讀系統圖（或框圖） 閱讀圖紙說明后，就要識讀系統圖（或框圖），從而了解整個系統（或分系統）的情況，即它們的基本組成、相互關系及其主要特征，為進一步理解系統（或分系統）的工作打下基礎。
5）識讀電路圖 為了進一步理解系統（或分系統）的工作原理，需仔細識讀電路圖。電路圖是電氣圖的核心，看圖難度大。
對于復雜的電路圖，應先看相關的邏輯圖和功能圖。識讀電路圖時，先要分清主電路和控制電路、交流電路和直流電路，其次按照先看主電路再看控制電路的順序看圖。
看主電路時，通常從下往上看，即從用電設備開始，經控制元件，順次往電源方向看。通過識讀主電路，要搞清用電設備是怎樣從電源取電的，電源經過哪些元件到達負載等。
看控制電路時，應自上而下、從左向右看，即先看電源，再看各條回路。通過看控制電路，要搞清它的回路構成、各元件間的聯系（如順序、互鎖等）、控制關系和在什么條件下回路構成通路或斷路，分析各回路元件的工作狀況及其對主電路的控制情況，從而搞清楚整個系統的工作原理。
6）識讀接線圖 接線圖時以電路圖為依據繪制的，因此要對照電路圖來看接線圖。看接線圖時，也要先看主電路再看控制電路。
看接線圖要根據端子標志、回路標號，從電源端順次查下去，搞清線路的走向和電路的連接方法，即搞清每個元件是如何通過連線構成閉合回路的。看主電路時，從電源輸入端開始，順次經控制元件和線路到用電設備，與看電路圖有所不同。
看控制電路時，要從電源的一端到電源的另一端，按元件的順序對每個回路進行分析。接線圖中的線號。
5.看電氣圖應具備哪些基礎知識
一、熟悉電氣圖的有關規定讀電氣圖，需要了解有關電氣工程的各種標準和規范，特別是導線的表示法、電氣圖形符號、電氣文字符號、線路及照明燈具的標注方法等應重點了解。
二、熟悉常用電氣圖的特點各種電氣圖都有一些獨特的繪制和表示方法，只有了解各種電氣的特點，才可能明白電氣圖所表達的含義。也只有了解電氣圖的特點，才能有針對性地讀圖，達到事半功倍的效果。
例如，在電路原理圖中，各電器觸點位置都按電路未通電未受外力作用時的常態位置畫出，分析原理時，應從觸點的常態位置出發。在電路原理圖中，各電氣元件不畫實際的外形圖，而采用國家規定的統一國標符號畫出。
在電路原理圖中，各電氣元件不按它們的實際位置畫在一起，而是按其線路中所起作用分畫在不同電路中，但它們的動作卻是相互關聯的，必須標以相同的文字符號。在電路原理圖中，對有直接電聯系的交叉導線連接點，用小黑點表示，無直接電聯系的交叉導線連接點則不畫小黑圓點。
6.繪制電氣的二次圖需要哪些知識
首先是高低壓電氣原理必須清楚，這是必須的，不多說了。
其他如下：
1.制圖標準，主要有國標、IEC標準、德國的DIN標準、俄羅斯的GHOST標準。推薦德國的DIN標準，非常科學、合理、嚴謹。國際大公司都用他制圖。但習慣與國標差距太大，不受?chē)鴥壬夏昙o工程師歡迎。
2.制圖的標準中主要是電氣元件的畫法。電氣元件名的標示方法，元件跨頁引用的方法，端子的編號、電纜的統計等
3.了解電纜、銅排、導線的載流量計算，一次圖或者供電系統圖上要標出電纜、銅排的直徑、型號的。不過這些都有表可查的。
4、做柜子的話能把元件、柜子空間大小在腦中想清楚，合理布置元件和走線。
基本就這些了。畫圖容易，而且每個人一個畫法。但要想畫好，就必須按照某個標準來。我認為最好參照DIN標準。而且DIN標準都有專業制圖軟件的。祝你成功！有事PM我！
7.電氣二次原理圖怎么才能看的懂
這里跟你一起分享下本人的經驗：
一、看圖前需要的準備
1、學會(huì )認電氣符號：包括其代表的對象，以及其對象的作用和特點；
2、掌握電氣二次常用電器（如熔斷器、按鈕、繼電器、交流接觸器）的基本工作原理；方便時拿電氣二次常用電器的實物，現場觀察；最好能從簡單的二次回路接線做一次，體會(huì )下；特別是要注意觀察電氣器件在通電和斷電二種情況下的狀態。
3、充分理解、熟練掌握最簡單、最基本、最常用、最經典的幾個控制回路（單元電路）的原理圖。
二、單個控制回路（單元電路）的原理圖識圖
1、找出電源接點；
2、找出單個控制回路（單元電路）閉合回路（注意從火（相）線接點到零線接點也叫閉合回路）；
3、看清回路中各個符號所代表的元器件；
4、搞清楚各個元器件所起的作用；
5、在腦袋里虛擬運行一下，自己所理解的電路動作；看看能否達到設計動作（實現設計思想）；
三、電氣二次原理圖看圖時注意的問題
1、首先看清圖名，設計說明，對圖紙有個整體認識；
2、接下來分清電氣二次原理圖控制回路的各個功能區；
3、將功能區劃分出一個、一個的控制回路；
4、將一個個單個或多個的控制回路（單元電路）的動作原理搞懂。
即：看懂了單個控制回路（單元電路）的動作原理也就看懂了《電氣二次原理圖》。
祝你每天都在進步！
8.電氣二次回路的基本知識
一、概述：二次設備是指對一次設備的工作進行監測、控制、調節、保護以及為運行、維護人員提供運行工況或生產指揮信號所需的低壓電氣設備。如熔斷器、控制開關、繼電器、控制電纜等。由二次設備相互連接，構成對一次設備進行監測、控制、調節和保護的電氣回路稱為二次回路或二次接線系統。
二、重要性：二次回路的故障常會(huì )破壞或影響電力生產的正常運行。例如若某變電所差動保護的二次回路接線有錯誤，則當變壓器帶的負荷較大或發生穿越性相間短路時，就會(huì )發生誤跳閘； 若線路保護接線有錯誤時，一旦系統發生故障，則可能會(huì )使斷路器該跳閘的不跳閘，不該跳閘的卻跳了閘，就會(huì )造成設備損壞、電力系統瓦解的大事故；若測量回路有問題，就將影響計量，少收或多收用戶的電費，同時也難以判定電能質量是否合格。因此，二次回路雖非主體，但它在保證電力生產的安全，向用戶提供合格的電能等方面都起著極其重要的作用。
三、標號及標號基本原則
為便于安裝、運行和維護，在二次回路中的所有設備間的連線都要進行標號，這就是二次回路標號。標號一般采用數字或數字與文字的組合，它表明了回路的性質和用途。 回路標號的基本原則是：凡是各設備間要用控制電纜經端子排進行聯系的，都要按回路原則進行標號。此外，某些裝在屏頂上的設備與屏內設備的連接，也需要經過端子排，此時屏頂設備就可看作是屏外設備，而在其連接線上同樣按回路編號原則給以相應的標號。 為了明確起見，對直流回路和交流回路采用不同的標號方法，而在交、直流回路中，對各種不同的回路又賦于不同的數字符號，因此在二次回路接線圖中，我們看到標號后，就能知道這一回路的性質而便于維護和檢修。
編輯本段標號的基本方法
1）用3位或3位以下的數字組成，需要標明回路的相別或某些主要特征時，可在數字標號的前面（或后面）增注文字符號。
2）按“等電位”的原則標注，即在電氣回路中，連于一點上的所有導線（包括接觸連接的可折線段）需標以相同的回路標號。
3）電氣設備的觸點、線圈、電阻、電容等元件所間隔的線段，即視為不同的線段，一般給予不同的標號；對于在接線圖中不經過端子而在屏內直接連接的回路，可不標號。
編輯本段連接保護裝置的幾種回路
1、從電流互感器、電壓互感器二次側端子開始到有關繼電保護裝置的二次回路（對多油斷路器或變壓器等套管互感器，自端子箱開始）。
2、從繼電保護直流分路熔絲開始到有關保護裝置的二次回路。
3、從保護裝置到控制屏和中央信號屏間的直流回路。
4、繼電保護裝置出口端子排到斷路器操作箱端子排的跳、合閘回路。
