道岔電路(道岔控制電路分類有幾種)

1.道岔控制電路分類有幾種

種類型的道岔控制電路都必須滿足上述道岔控制和表示電路的技術要求。按道岔適用的情況不同，主要可分為以下幾種：

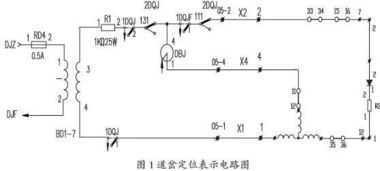

(1)ZD6四線制道岔控制電路。適用于普通道岔單動、雙動、交分岔的尖軌或可動岔心的牽引。轉轍機現推薦用ZD6-D型。

(2)ZD6六線制道岔控制電路。適用于60KgAT型尖軌雙機牽引道岔，其中尖軌第一牽引點用ZD6-E型；第二牽引點用ZD6-J型。

(3)ZD7五線制道岔控制電路。ZD7型屬快速型電動轉轍機，適用于駝峰峰下分路道岔尖軌的牽引。

(4)ZD9五線制道岔控制電路。ZD9型三相交流電動轉轍機，適用于提速道岔尖軌或可動岔心的牽引。

(5)S700K五線制道岔控制電路。S700K型屬三相交流電動轉轍機，適用于提速道岔尖軌或可動岔心的牽引。

(6)ZY型系列電液轉轍機控制電路。ZY型系列電動轉轍機型號較多，直流和三相交流電機都有，可以適用于各種類型道岔的牽引要求。目前應用較多的是ZYJ7型五線制道岔電路，適用于提速道岔尖軌和可動心軌的牽引。

(7)ZK型電空轉轍機六線制道岔控制電路。ZK型屬快速型轉轍機。適用于駝峰峰下分路道岔尖軌的牽引。

2.道岔控制電路中啟動電路有哪些技術條件

1、道岔區段有車時，道岔不應轉換。

2、進路在鎖閉狀態時，進路上的道岔都不應再轉換。3、在道岔啟動電路已經動作以后，如果車隨后駛入道岔區段，則應保證轉轍機能繼續轉換到底，不受1的限制而停轉。

4、道岔啟動電路動作后，如果由于轉轍機的自動開閉器接點接觸不良或電機的整流子與電刷接觸不良，以致電機電路不通時，應使啟動電路自動停止工作而復原，保證道岔不會(huì )再轉換。5、為了便于維修試驗，以及在道岔尖軌與基本軌之間夾有障礙物，致使道岔轉換不到底時，能使道岔轉回原位，必須保證道岔無論轉到什么位置，都可隨時用手動操縱方式使其向回轉。

6、道岔轉換完畢，應自動切斷電機電路。
