電腦主板(電腦主板有什么)
1.電腦主板基礎知識有什么
電腦主板的英文名稱叫做Motherboard，也可以稱作母板。從“母”字可以看出主板在電腦各個配件中的重要性。主板不但是整個電腦系統平臺的載體，還負擔著系統中各種信息的交流。好的主板可以讓電腦更穩定地發揮系統性能，反之，系統則會(huì )變得不穩定。因此，我們每個人都應該對主板有所了解。
字串4

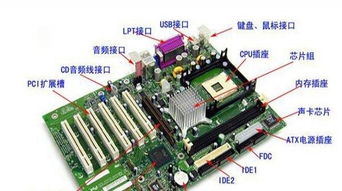

主板的構成
主板的平面是一塊PCB印刷電路板，分為四層板和六層板。為了節約成本，現在的主板多為四層板：主信號層、接地層、電源層、次信號層。而六層板增加了輔助電源層和中信號層。六層PCB的主板抗電磁干擾能力更強，主板也更加穩定。在電路板上面，是錯落有致的電路布線；再上面，則為棱角分明的各個部件：插槽、芯片、電阻、電容等。當主機加電時，電流會(huì )在瞬間通過CPU、南北橋芯片、內存插槽、AGP插槽、PCI插槽、IDE接口以及主板邊緣的串口、并口、PS/2接口等。隨后，主板會(huì )根據BIOS（基本輸入輸出系統）來識別硬件，并進入操作系統發揮出支撐系統平臺工作的功能。 字串4
芯片部分
BIOS芯片：是一塊方塊狀的存儲器，里面存有與該主板搭配的基本輸入輸出系統程序。能夠讓主板識別各種硬件，還可以設置引導系統的設備，調整CPU外頻等。BIOS芯片是可以寫入的，這一方面會(huì )讓主板遭受諸如CIH病毒的襲擊。另一方面也方便用戶們不斷從Internet上更新BIOS的版本，來獲取更好的性能及對電腦最新硬件的支持。
南北橋芯片：橫跨AGP插槽左右兩邊的兩塊芯片就是南北橋芯片。南橋多位于PCI插槽的上面；而CPU插槽旁邊，被散熱片蓋住的就是北橋芯片。北橋芯片主要負責處理CPU、內存、顯卡三者間的“交通”，由于發熱量較大，因而需要散熱片散熱。南橋芯片則負責硬盤等存儲設備和PCI之間的數據流通。南橋和北橋合稱芯片組。芯片組在很大程度上決定了主板的功能和性能。
RAID控制芯片：相當于一塊RAID卡的作用，可支持多個硬盤組成各種RAID模式。目前主板上集成的RAID控制芯片主要有兩種：HPT372
字串3
RAID控制芯片和Promise RAID控制芯片。
插拔部分
也就是說，這部分的配件可以用“插”來安裝，用“拔”來反安裝。
內存插槽：內存插槽一般位于CPU插座下方。圖中的是DDR SDRAM插槽，這種插槽的線數為184線。
AGP插槽：顏色多為深棕色，位于北橋芯片和PCI插槽之間。AGP插槽有1*、2*、4*和8*之分。AGP4*的插槽中間沒有間隔，AGP2*則有。現在的顯卡多為AGP顯卡，AGP插槽能夠保證顯卡數據傳輸的帶寬，而且傳輸速度最高可達到2133MB/s(AGP8*)。
PCI插槽：PCI插槽多為乳白色，是主板的必備插槽，可以插上軟Modem、聲卡、股票接受卡、網卡、多功能卡等設備。
2.電腦硬件基礎知識
電腦硬件基礎知識（一） 1.了解電腦的基本組成 一般我們看到的電腦都是由：主機（主要部分）、輸出設備（顯示器）、輸入設備（鍵盤和鼠標）三大件組成。
而主機是 電腦的主體，在主機箱中有：主板、CPU、內存、電源、顯卡、聲卡、網卡、硬盤、軟驅、光驅等硬件。從基本結構上來講，電腦可以分為五大部分：運算器、存儲器、控制器、輸入設備、輸出設備。
2.了解電腦系統 電腦系統分為硬件和軟件兩大部分，硬件相當于人的身體，而軟件相當于人的靈魂。而硬件一般分為主機和外部設備，主機是一臺電腦的核心部件，通常都是放在一個機箱里。
而外部設備包括輸入設備（如鍵盤、鼠標）和輸出設備（如顯示器、打印機）等。軟件一般分為系統軟件和應用軟件。
3.組裝一臺電腦需要選購哪些基本部件 （1）、機箱，一般電腦的主要零件都放在這里。 （2）、顯示器，用來看電腦的工作過程，要不然，你都不知道電腦究竟在做什么。
（3）、鍵盤和鼠標，向電腦輸入有用的命令，讓它去為我們工作。 （4）、主板，這是一塊很重要的東西，雖然它長得有點“丑”，這里是決定你這臺電腦性能的重要零件之一哦。
（5）、內存，當電腦工作時，電腦會(huì )在這里存上存儲數據，相當于人的記憶。 （6）、CPU，也稱中央處理器，是電腦運算和控制的核心。
（7）、顯卡，電腦通過這個玩意傳送給顯示器。 （8）、聲卡，電腦通過這個玩意傳送聲音給音箱的哦。
（9）、硬盤，平常人們常說我的硬盤有多少G多少G，就是指這個硬盤的容量，而G數越多能裝的東西便越多。 （10）、軟驅?zhuān)褪遣遘洷P(pán)的玩意，現在一般都用3.5英寸的，古老年代用5.25英寸的，現在我們去買人家都不賣了。
（11）、光驅?zhuān)?tīng)CD當然少不了這個，有時候你要安裝某些軟件都是在光盤上的，所以這個用處太大。 （12）、電源，主要用于將220V的外接電源轉換為各種直流電源，供電腦的各個部件使用 4. 如何評價一臺電腦的好和壞 當然，一臺電腦的好壞，是要從多方面來衡量的，不能僅看其中某個或者幾個性能指標。
而一般評價一臺電腦的好壞的 性能指標有如下幾種： （1）、CPU的類型和時鐘頻率 這是電腦最主要的性能指標，它決定了一臺電腦的最基本性能。以前我們常說的286、386、486、586、686等就是 按CPU的型號來叫的。
時鐘頻率是一臺電腦按固定的節拍來工作的一種衡量方法吧，又稱為主頻，時鐘頻率越高，時鐘周期就越短，它執行指令 所需要的時間便越短，運算速度就越快。 （2）、內存的容量 內存的單位是MB，平常人們總說我的內存有多少多少MB就是指這個，如32MB、64MB、128MB、256MB等，一臺電腦，它的內存容量越大，則電腦所能處理的任務可以越復雜，速度也會(huì )越快。
（3）、外部設備的配置情況 高檔電腦一般都有軟好的顯示器、鍵盤、鼠標、音箱等等。 （4）、運行速度 一臺電腦的運行速度主要是由CPU和內存的速度所決定的。
（5）、總線類型 總線位數越多，機器性能越高。 （6）、兼容性 是否具有廣泛的兼容性，包括能否運行所有電腦上開發的各種應用軟件和接受電腦各類擴展卡 電腦硬件基礎知識（一） 1.了解電腦的基本組成 一般我們看到的電腦都是由：主機（主要部分）、輸出設備（顯示器）、輸入設備（鍵盤和鼠標）三大件組成。
而主機是 電腦的主體，在主機箱中有：主板、CPU、內存、電源、顯卡、聲卡、網卡、硬盤、軟驅、光驅等硬件。從基本結構上來講，電腦可以分為五大部分：運算器、存儲器、控制器、輸入設備、輸出設備。
2.了解電腦系統 電腦系統分為硬件和軟件兩大部分，硬件相當于人的身體，而軟件相當于人的靈魂。而硬件一般分為主機和外部設備，主機是一臺電腦的核心部件，通常都是放在一個機箱里。
而外部設備包括輸入設備（如鍵盤、鼠標）和輸出設備（如顯示器、打印機）等。軟件一般分為系統軟件和應用軟件。
3.組裝一臺電腦需要選購哪些基本部件 （1）、機箱，一般電腦的主要零件都放在這里。 （2）、顯示器，用來看電腦的工作過程，要不然，你都不知道電腦究竟在做什么。
（3）、鍵盤和鼠標，向電腦輸入有用的命令，讓它去為我們工作。 （4）、主板，這是一塊很重要的東西，雖然它長得有點“丑”，這里是決定你這臺電腦性能的重要零件之一哦。
（5）、內存，當電腦工作時，電腦會(huì )在這里存上存儲數據，相當于人的記憶。 （6）、CPU，也稱中央處理器，是電腦運算和控制的核心。
（7）、顯卡，電腦通過這個玩意傳送給顯示器。 （8）、聲卡，電腦通過這個玩意傳送聲音給音箱的哦。
（9）、硬盤，平常人們常說我的硬盤有多少G多少G，就是指這個硬盤的容量，而G數越多能裝的東西便越多。 （10）、軟驅?zhuān)褪遣遘洷P(pán)的玩意，現在一般都用3.5英寸的，古老年代用5.25英寸的，現在我們去買人家都不賣了。
（11）、光驅?zhuān)?tīng)CD當然少不了這個，有時候你要安裝某些軟件都是在光盤上的，所以這個用處太大。 （12）、電源，主要用于將220V的外接電源轉換為各種直流電源，供電腦的各個部件使用 4. 如何評價一臺電腦的好和壞 當然，一臺電腦的好壞，是要從多方面來衡量的，不能僅看其中某個或者幾個性能指標。
而一般評價一臺電腦的好壞的 性能指標有如下幾種。
3.電腦硬件基本知識
主板，又叫主機板（mainboard）、系統板（systembourd）和母板（motherboard）；它安裝在機箱內，是微機最基本的也是最重要的部件之一。
主板一般為矩形電路板，上面安裝了組成計算機的主要電路系統，一般有BIOS芯片、I/O控制芯片、鍵盤和面板控制開關接口、指示燈插接件、擴充插槽、主板及插卡的直流電源供電接插件等元件。主板的另一特點，是采用了開放式結構。
主板上大都有6-8個擴展插槽，供PC機外圍設備的控制卡（適配器）插接。通過更換這些插卡，可以對微機的相應子系統進行局部升級，使廠家和用戶在配置機型方面有更大的靈活性。
總之，主板在整個微機系統中扮演著舉足重新的腳色。可以說，主板的類型和檔次決定著整個微機系統的類型和檔次，主板的性能影響著整個微機系統的性能。
常見的PC機主板的分類方式有以下幾種 ★主板的分類： 一、按主板上使用的CPU分有： 386主板、486主板、奔騰（Pentium，即586）主板、高能奔騰（Pentium Pro，即686）主板。 同一級的CPU往往也還有進一步的劃分，如奔騰主板，就有是否支持多能奔騰（P55C,MMX要求主板內建雙電壓）， 是否支持Cyrix 6x86、AMD 5k86 （都是奔騰級的CPU，要求主板有更好的散熱性）等區別。
二、按主板上I/O總線的類型分 ·ISA(Industry Standard Architecture)工業標準體系結構總線. ·EISA(Extension Industry Standard Architecture)擴展標準體系結構總線. ·MCA(Micro Channel)微通道總線. 此外，為了解決CPU與高速外設之間傳輸速度慢的"瓶頸"問題，出現了兩種局部總線，它們是： ·VESA(Video Electronic Standards Association)視頻電子標準協會(huì )局部總線，簡稱VL總線. ·PCI(Peripheral Component Interconnect)外圍部件互連局部總線，簡稱PCI總線. 486級的主板多采用VL總線，而奔騰主板多采用PCI總線。 目前，繼PCI之后又開發了更外圍的接口總線，它們是：USB(Universal Serial Bus)通用串行總線。
IEEE1394（美國電氣及電子工程師協會(huì )1394標準）俗稱"火線（Fire Ware）"。 三、按邏輯控制芯片組分 這些芯片組中集成了對CPU、CACHE、I/0和總線的控制586以上的主板對芯片組的作用尤為重視。
Intel公司出品的用于586主板的芯片組有：LX 早期的用于Pentium 60和66MHz CPU的芯片組 ·NX 海王星（Neptune），支持Pentium 75 MHz以上的CPU，在Intel 430 FX芯片組推出之前很流行，現在已不多見。 ·FX 在430和440兩個系列中均有該芯片組，前者用于Pentium，后者用于Pentium Pro。
HX Intel 430系列，用于可靠性要求較高的商用微機。VX Intel 430系列，在HX基礎上針對普通的多媒體應用作了優化和精簡。
有被TX取代的趨勢。TX Intel 430系列的最新芯片組，專門針對Pentium MMX技術進行了優化。
GX、KX Intel 450系列，用于Pentium Pro,GX為服務器設計，KX用于工作站和高性能桌面PC。MX Intel 430系列，專門用于筆記本電腦的奔騰級芯片組，參見《Intel 430 MX芯片組》。
非Intel公司的芯片組有：VT82C5xx系列 VIA公司出品的586芯片組。 ·SiS系列 SiS公司出品，在非Intel芯片組中名氣較大。
·Opti系列 Opti公司出品，采用的主板商較少。 四、按主板結構分 ·AT 標準尺寸的主板，IBM PC/A機首先使用而得名，有的486、586主板也采用AT結構布局 ·Baby AT 袖珍尺寸的主板，比AT主板小，因而得名。
很多原裝機的一體化主板首先采用此主板結構 ·ATX &127； 改進型的AT主板，對主板上元件布局作了優化，有更好的散熱性和集成度，需要配合專門的ATX機箱使用 ·一體化（All in one） 主板上集成了聲音，顯示等多種電路，一般不需再插卡就能工作，具有高集成度和節省空間的優點，但也 有維修不便和升級困難的缺點。在原裝品牌機中采用較多 ·NLX Intel最新的主板結構，最大特點是主板、CPU的升級靈活方便有效，不再需要每推出一種CPU就必須更新主板設計 此外還有一些上述主板的變形結構，如華碩主板就大量采用了3/4 Baby AT尺寸的主板結構。
五、按功能分 ·PnP功能 帶有PnP BIOS的主板配合PnP操作系統（如Win95）可幫助用戶自動配置主機外設，做到"即插即用" ·節能（綠色）功能 一般在開機時有能源之星（Energy Star）標志，能在用戶不使用主機時自動進入等待和休眠狀態，在 此期間降低CPU及各部件的功耗 ·無跳線主板 這是一種新型的主板，是對PnP主板的進一步改進。在這種主板上，連CPU的類型、工作電壓等都無須用跳線開關，均 自動識別，只需用軟件略作調整即可。
經過Remark的CPU在這種主板上將無所遁形. 486以前的主板一般沒有上述功能，586以上的主板均配有PnP和節能功能，部分原裝品牌機中還可通過主板控制主機電源 的通斷，進一步做到智能開/關機，這在兼容機主板上還很少見，但肯定是將來的一個發展方向。無跳線主板將是主板發 展的另一個方向。
六、其它的主板分類方法： ·按主板的結構特點分類還可分為基于CPU的主板、基于適配電路的主板、一體化主板等類型。基于CPU的一體。
4.主板知識大全
適用類型 主板適用類型，是指該主板所適用的應用類型。
針對不同用戶的不同需求、不同應用范圍，主板被設計成各不相同的類型，即分為臺式機主板和服務器/工作站主板。 臺式機主板 臺式機主板 臺式機主板，就是平常大部分場合所提到的應用于PC的主板，板型是ATX或Micro ATX結構，使用普通的機箱電源，采用的是臺式機芯片組，只支持單CPU，內存最大只能支持到4GB，而且一般都不支持ECC內存。
存儲設備接口也是采用IDE或SATA接口，某些高檔產品會(huì )支持RAID。顯卡接口多半都是采用AGP 4X或AGP 8X，某些高檔產品也會(huì )采用AGP Pro接口以支持某些高能耗的高檔顯卡。
擴展接口也比較豐富，有多個USB2.0/1.1,IEEE1394,COM,LPT,IrDA等接口以滿足用戶的不同需求。擴展插槽的類型和數量也比較多，有多個PCI,CNR,AMR等插槽適應用戶的需求。
部分帶有整合的網卡芯片，有低檔的10/100Mbps自適應網卡，也有高檔的千兆網卡。在價格方面，既有幾百元的入門級或主流產品，也有一二千元的高檔產品以滿足不同用戶的需求，。
臺式機主板的生產廠商和品牌也非常多，市場上常見的就有幾十種之多。 服務器/工作站主板 服務器/工作站主板，則是專用于服務器/工作站的主板產品，板型為較大的ATX,EATX或WATX，使用專用的服務器機箱電源。
其中，某些低端的入門級產品會(huì )采用高端的臺式機芯片組，例如英特爾的I875P芯片組就被廣泛用在低端入門級產品上；而中高端產品則都會(huì )采用專用的服務器/工作站芯片組，例如英特爾 E7501,Sever Works GC-SL等芯片組。對服務器/工作站主板而言，最重要的是高可靠性和穩定性，其次才是高性能。
因為大多數的服務器都要滿足每天24小時、每周7天的滿負荷工作要求。由于服務器/工作站數據處理量很大，需要采用多CPU并行處理結構，即一臺服務器/工作站中安裝2、4、8等多個CPU；對于服務器而言，多處理器可用于數據庫處理等高負荷高速度應用；而對于工作站，多處理器系統則可以用于三維圖形制作和動畫文件編碼等單處理器無法實現的高處理速度應用。
為適應長時間，大流量的高速數據處理任務，在內存方面，服務器/工作站主板能支持高達十幾GB甚至幾十GB的內存容量，而且大多支持ECC內存以提高可靠性。 服務器主板 服務器主板在存儲設備接口方面，中高端產品也多采用SCSI接口而非IDE接口，并且支持RAID方式以提高數據處理能力和數據安全性。
在顯示設備方面，服務器與工作站有很大不同，服務器對顯示設備要求不高，一般多采用整合顯卡的芯片組，例如在許多服務器芯片組中都整合有ATI的RAGE XL顯示芯片，要求稍高點的采用普通的AGP顯卡，甚至是PCI顯卡；而圖形工作站對顯卡的要求非常高，主板上的顯卡接口也多采用AGP Pro 150，而且多采用高端的3DLabs、ATI等顯卡公司的專業顯卡，如3DLabs的“野貓”系列顯卡，中低端則采用NVIDIA的Quandro系列以及ATI的Fire GL系列顯卡等等。在擴展插槽方面，服務器/工作站主板與臺式機主板也有所不同，例如PCI插槽，臺式機主板采用的是標準的33MHz的32位PCI插槽，而服務器/工作站主板則多采用64位的PCI X-66甚至PCI X-133，其工作頻率分別為66MHz和133MHz，數據傳輸帶寬得到了極大的提高，并且支持熱插拔，其電氣規范以及外型尺寸都與普通的PCI插槽不同。
在網絡(luò )接口方面，服務器/工作站主板也與臺式機主板不同，服務器主板大多配備雙網卡，甚至是雙千兆網卡以滿足局域網與Internet的不同需求。服務器主板技術要求非常高，所以與臺式機主板相比，生產廠商也就少得多了，比較出名的也就是英特爾、超微、華碩、技嘉、泰安、艾崴等品牌，在價格方面，從一千多元的入門級產品到幾萬元甚至十幾萬元的高檔產品都有 芯片組 芯片組（Chipset）是主板的核心組成部分，如果說中央處理器（CPU）是整個電腦系統的心臟，那么芯片組將是整個身體的軀干。
在電腦界稱設計芯片組的廠家為Core Logic,Core的中文意義是核心或中心，光從字面的意義就足以看出其重要性。對于主板而言，芯片組幾乎決定了這塊主板的功能，進而影響到整個電腦系統性能的發揮，芯片組是主板的靈魂。
芯片組性能的優劣，決定了主板性能的好壞與級別的高低。這是因為目前CPU的型號與種類繁多、功能特點不一，如果芯片組不能與CPU良好地協同工作，將嚴重地影響計算機的整體性能甚至不能正常工作。
主板芯片組幾乎決定著主板的全部功能，其中CPU的類型、主板的系統總線頻率，內存類型、容量和性能，顯卡插槽規格是由芯片組中的北橋芯片決定的；而擴展槽的種類與數量、擴展接口的類型和數量（如USB2.0/1.1,IEEE1394，串口，并口，筆記本的VGA輸出接口）等，是由芯片組的南橋決定的。還有些芯片組由于納入了3D加速顯示（集成顯示芯片）、AC'97聲音解碼等功能，還決定著計算機系統的顯示性能和音頻播放性能等。
現在的芯片組，是由過去286時代的所謂超大規模集成電路：門陣列控制芯片演變而來的。芯片組的分類，按用途可分為服務器/工作站，臺式機、筆記本等類型，按芯片數量可分為單芯片芯片組，標準。
5.電腦主板的知識
主板的英文名稱叫做Motherboard，也可以譯做母板。
從“母”字可以看出主板在電腦各個配件中的重要性。主板不但是整個電腦系統平臺的載體，還負擔著系統中各種信息的交流。
好的主板可以讓電腦更穩定地發揮系統性能，反之，系統則會(huì )變得不穩定。因此，我們每個人都應該對主板有所了解。
下面就以采用i845D芯片組的微星845 Ultra-ARU主板為例，與朋友們一起看圖閑話聊主板。 主板的構成 主板的平面是一塊PCB印刷電路板，分為四層板和六層板。
為了節約成本，現在的主板多為四層板：主信號層、接地層、電源層、次信號層。而六層板增加了輔助電源層和中信號層。
六層PCB的主板抗電磁干擾能力更強，主板也更加穩定。在電路板上面，是錯落有致的電路布線；再上面，則為棱角分明的各個部件：插槽、芯片、電阻、電容等。
當主機加電時，電流會(huì )在瞬間通過CPU、南北橋芯片、內存插槽、AGP插槽、PCI插槽、IDE接口以及主板邊緣的串口、并口、PS/2接口等。隨后，主板會(huì )根據BIOS（基本輸入輸出系統）來識別硬件，并進入操作系統發揮出支撐系統平臺工作的功能。
芯片部分 BIOS芯片：是一塊方塊狀的存儲器，里面存有與該主板搭配的基本輸入輸出系統程序。能夠讓主板識別各種硬件，還可以設置引導系統的設備，調整CPU外頻等。
BIOS芯片是可以寫入的，這一方面會(huì )讓主板遭受諸如CIH病毒的襲擊。另一方面也方便用戶們不斷從Internet上更新BIOS的版本，來獲取更好的性能及對電腦最新硬件的支持。
南北橋芯片：橫跨AGP插槽左右兩邊的兩塊芯片就是南北橋芯片。南橋多位于PCI插槽的上面；而CPU插槽旁邊，被散熱片蓋住的就是北橋芯片。
北橋芯片主要負責處理CPU、內存、顯卡三者間的“交通”，由于發熱量較大，因而需要散熱片散熱。南橋芯片則負責硬盤等存儲設備和PCI之間的數據流通。
南橋和北橋合稱芯片組。芯片組在很大程度上決定了主板的功能和性能。
RAID控制芯片：相當于一塊RAID卡的作用，可支持多個硬盤組成各種RAID模式。目前主板上集成的RAID控制芯片主要有兩種：HPT372 RAID控制芯片和Promise RAID控制芯片。
插拔部分 也就是說，這部分的配件可以用“插”來安裝，用“拔”來反安裝。 內存插槽：內存插槽一般位于CPU插座下方。
圖中的是DDR SDRAM插槽，這種插槽的線數為184線。 AGP插槽：顏色多為深棕色，位于北橋芯片和PCI插槽之間。
AGP插槽有1*、2*、4*和8*之分。AGP4*的插槽中間沒有間隔，AGP2*則有。
現在的顯卡多為AGP顯卡，AGP插槽能夠保證顯卡數據傳輸的帶寬，而且傳輸速度最高可達到2133MB/s(AGP8*)。 PCI插槽：PCI插槽多為乳白色，是主板的必備插槽，可以插上軟Modem、聲卡、股票接受卡、網卡、多功能卡等設備。
6.電腦硬件基本常識
主要對電腦硬件包括cpu，顯卡，主板 ，內存等DIY硬件進行一些簡單通俗易懂的介紹，新手必看，高手飄過。
一、處理器CPU知識 ①CPU的分類 CPU品牌有兩大陣營，分別是Intel（英特爾）和AMD，這兩個行業老大幾乎壟斷了CPU市場，大家拆開電腦看看，無非也是Intel和 AMD的品牌（當然不排除極極少山寨的CPU）。而Intel的CPU又分為Pentium（奔騰） 、Celeron（賽揚）和Core（酷睿）。
其性能由高到低也就是Core>Pentium>Celeron。AMD 的CPU分為Semporn（閃龍）和Athlon（速龍），性能當然是Athlon優于Semporn的了。
Intel與AMD標志認識 ②CPU的主頻認識 提CPU時，經常聽到2.4GHZ、3.0GHZ等的CPU，這些到底代表什么？這些類似于2.4GHZ的東東其實就是CPU的主頻，也就是主時鐘頻率，單位就是MHZ。這時用來衡量一款CPU性能非常關鍵的指標之一。
主頻計算還有條公式。主頻=外頻*倍頻系數。
單擊“我的電腦”→“屬性”就可以查看CPU類型和主頻大小 如下圖：我的電腦-屬性查看cpu信息 ③CPU提到的FSB是啥玩意？ FSB就是前端總線，簡單來說，這個東西是CPU與外界交換數據的最主要通道。FSB的處理速度快慢也會(huì )影響到CPU的性能。
4.CPU提及的高速緩存指的又是什么呢？高速緩存指內置在CPU中進行高速數據交換的儲存器。分一級緩存（L1Cache）、二級緩存 （L2Cache）以及三級緩存（L3Cache）。
一般情況下緩存的大小為：三級緩存>二級緩存>一級緩存。緩存大小也是衡量CPU性能的重要指標。
④常提及的 45nm規格的CPU又是什么東西？ 類似于45nm這些出現在CPU的字樣其實就是CPU的制造工藝，其單位是微米，為秘制 越小，制造工藝當然就越先進了，頻率也越高、集成的晶體管就越多！現在的CPU制造工藝從微米到納米，從90納米---65納米---45納米---到現 在的32納米---將來的28納米，再到未來的更低，工藝越小，產品做的越精，功耗低，體積越小。⑤CPU核心電壓對CPU有什么影響？一句話：更低的核心電壓，更少的耗電和發熱。
二：顯卡知識 ①有人說GPU是顯卡的靈魂，為何這樣說？ GPU是顯卡的核心，負責大部分圖形設計工作，直接決定了顯卡的整體性能水平。說它是顯卡靈魂，一點都不過分。
現在酷睿i3等的CPU還集成了GPU，相當于cpu中集成了顯卡。②顯存是衡量顯卡十分重要的指標，簡單介紹一下 顯存對顯卡性能發揮很大影響。
MHZ是顯存的單位。顯存也分為GDR、GDR2和 GDR3，和現在的GDR5四種，將來還有更高的。
顯存速度單位是ns。顯存位寬指顯存在一個時鐘周期內所能傳遞數據的位數，位數越大傳輸數據量越大。
顯存容量有共享內存和實際顯存之分。共享顯存是利用虛擬內存的容量，而虛擬內存則是使用硬盤的容量。
實際顯存性能大于共享顯存的性能，這點很容易混淆，也是JS忽悠我們的地方。性能上目前 GDR5>GDR3>GDR2>GDR，目前市場上能看到的對數的GDR3與GDR5顯卡，GDR3以下級別顯卡均已淘汰。
③顯卡的核心頻率是什么？ 顯卡的核心頻率是指核心芯片的工作頻率。顯卡超頻通常就是提供核心頻率。
④顯卡接口類型分哪些？ 顯卡的接口類型分AGP和PCI-Express兩種。PCI-Express的速度比AGP的速度快，AGP基本已經退出歷史舞臺了。
AGP接口的顯卡目前已經停產了，要買的渠道一般就只是二手買賣，而且性能上大大如前者。⑤獨立顯卡和集成顯卡哪個好？ 首先介紹下什么是獨立顯卡，與集成顯卡，獨立顯卡就是單獨購買的一塊顯卡，而集成顯卡就 是主板上集成了顯卡，或者目前比較新的cpu上集成顯卡核心。
一般游戲用戶與大型軟件電腦配置都選獨立顯卡，集成顯卡由于受空間等限制，性能比較差無法滿 足主流游戲與大型應用需求，但可以滿足一般影音娛樂(lè )與簡單游戲或者辦公需求，速度相對來說沒獨立顯卡的快。 獨立顯卡與集成顯卡在于后者需要共享系統的內存作為顯存，前者則單獨配置顯存。
性能上，集成顯卡無法與獨立顯卡相比，前者貴。集成顯卡和獨立顯卡根本就是兩個檔次！⑥ 目前顯卡的芯片品牌 目前電腦顯卡品牌有很多，比如 影池，七彩虹，華碩等有很多，但選用的顯卡顯卡核心芯片都是NVidia]和ATI顯卡芯片組，芯片決定顯卡檔次。
其中NVidia顯卡 （全球第一大顯卡芯片研發和制造商）我們喜歡稱為N卡， ATI顯卡 （全球唯一能和NVidia顯卡抗衡的顯卡芯片制造商 ）我們簡稱為A卡。三：內存知識 ①電腦弄個內存用來干什么的？ 由于內存的速度比硬盤快，當CPU開始工作后，會(huì )將部分常用的信息寫入內存，需要使用時再從內存中讀取，而不是從硬盤中讀取。
這樣讀取速度明顯快去硬盤的讀取速度，提高了效率，因此弄個內存是必要的！②經常看到例如DDR2 800 以及 DDR3 1333 這些代表什么？ DDR2指的是2代的內存，內存分為DDR(1代)、DDR2(2代)、DDR3(3 代)，當然性能對比，3代性能>2代的>1代的。至于類似于DDR2 800 這里的800指的就是內存總線頻率，內存總線頻率決定主板前端總線頻率，如DDR2 800 內存，主板的前端總線也只能達到800MHZ的速度，DDR3 1333為內存總線頻率1333MHZ。
③內存的數據帶寬。
7.電腦菜鳥必須知道的電腦主板常識有哪些
1、看看包裝盒和說明書 新主板剛買回來時，都是裝在包裝盒里的，還附有產品介紹和使用說明，這些資料上都明確地標明了主板的生產廠家和產品型號，如華碩（ASUS）P/I-P55T2P4主板在包裝盒和使用手冊上都有明顯標注。
2、有的主板上有標注 有的主板上標注有廠商標志和產品型號，如華碩（ASUS）TX97-LE。 有的主板將廠商標志標注在CPU的散熱片上，而產品型號卻標注在主板上的其他位置。
3、查看開機畫面 如果找不到主板的包裝和說明資料，主板上也沒有任何標注，你可以在電腦啟動進行自檢時看到關于主板和BIOS的信息。具體方法是當系統檢測內存 時按下鍵盤上的Pause/Break鍵，這樣系統的檢測過程就會(huì )暫停。
通常這時屏幕上的第一行（或前兩行）為BIOS的相關信息，如右圖所 示，Amerian Megatrends,Inc。就是AMIBIOS的出品公司名稱；接下來就是主板的型號，如A5169MS 表示是微星（MSI）公司生產的MS-5169型主板，V2。
2表示AMIBIOS的當前版本為2。2。
4、進入DirectX 診斷工具查看主板型號 采用進入DirectX 診斷工具查看主板型號方法是本文比較推薦的，方法如下： 從桌面進入開始→ 運行 對話框中輸入dxdiag后按“確定”即可進入“DirectX診斷工具”，如果進入的時候有提示，直接按回車鍵確認進入即可。 進入DirectX診斷工 具頁面后，我們再系統信息里就可以看到主板型號了，其中主板BIOS版本信息就是主板相關信息。
5、使用魯大師或者優化大師、EVEREST等硬件軟件檢測 使用軟件查看主板型號是筆者比較推薦的，這種方法查看到的主板信息往往非常清晰明了，不需要像上面一樣，找到說明書或者仔細查找觀察。 這里推薦 給大家使用魯大師查看主板型號，使用方法非常簡單，只需要下載一個魯大師，然后安裝啟動之后，就可以看到魯大師檢測到的電腦各個硬件的名稱與型號，其中主 板型號就在其中。
8.電腦主板知識
主板，又叫主機板（mainboard）、系統板（systembourd）和母板（motherboard）；它安裝在機箱內，是微機最基本的也是最重要的部件之一。
主板一般為矩形電路板，上面安裝了組成計算機的主要電路系統，一般有BIOS芯片、I/O控制芯片、鍵盤和面板控制開關接口、指示燈插接件、擴充插槽、主板及插卡的直流電源供電接插件等元件。主板的另一特點，是采用了開放式結構。
主板上大都有6-8個擴展插槽，供PC機外圍設備的控制卡（適配器）插接。通過更換這些插卡，可以對微機的相應子系統進行局部升級，使廠家和用戶在配置機型方面有更大的靈活性。
總之，主板在整個微機系統中扮演著舉足重新的腳色。可以說，主板的類型和檔次決定著整個微機系統的類型和檔次，主板的性能影響著整個微機系統的性能。
常見的PC機主板的分類方式有以下幾種 B.主板的分類： 一、按主板上使用的CPU分有： 386主板、486主板、奔騰（Pentium，即586）主板、高能奔騰（Pentium Pro，即686）主板。 同一級的CPU往往也還有進一步的劃分，如奔騰主板，就有是否支持多能奔騰（P55C,MMX要求主板內建雙電壓）， 是否支持Cyrix 6x86、AMD 5k86 （都是奔騰級的CPU，要求主板有更好的散熱性）等區別。
二、按主板上I/O總線的類型分 ·ISA(Industry Standard Architecture)工業標準體系結構總線. ·EISA(Extension Industry Standard Architecture)擴展標準體系結構總線. ·MCA(Micro Channel)微通道總線. 此外，為了解決CPU與高速外設之間傳輸速度慢的\"瓶頸\"問題，出現了兩種局部總線，它們是： ·VESA(Video Electronic Standards Association)視頻電子標準協會(huì )局部總線，簡稱VL總線. ·PCI(Peripheral Component Interconnect)外圍部件互連局部總線，簡稱PCI總線. 486級的主板多采用VL總線，而奔騰主板多采用PCI總線。 目前，繼PCI之后又開發了更外圍的接口總線，它們是：USB(Universal Serial Bus)通用串行總線。
IEEE1394（美國電氣及電子工程師協會(huì )1394標準）俗稱\"火線（Fire Ware）\"。 三、按邏輯控制芯片組分 這些芯片組中集成了對CPU、CACHE、I/0和總線的控制586以上的主板對芯片組的作用尤為重視。
Intel公司出品的用于586主板的芯片組有：LX 早期的用于Pentium 60和66MHz CPU的芯片組 ·NX 海王星（Neptune），支持Pentium 75 MHz以上的CPU，在Intel 430 FX芯片組推出之前很流行，現在已不多見。 ·FX 在430和440兩個系列中均有該芯片組，前者用于Pentium，后者用于Pentium Pro。
HX Intel 430系列，用于可靠性要求較高的商用微機。VX Intel 430系列，在HX基礎上針對普通的多媒體應用作了優化和精簡。
有被TX取代的趨勢。TX Intel 430系列的最新芯片組，專門針對Pentium MMX技術進行了優化。
GX、KX Intel 450系列，用于Pentium Pro,GX為服務器設計，KX用于工作站和高性能桌面PC。MX Intel 430系列，專門用于筆記本電腦的奔騰級芯片組，參見《Intel 430 MX芯片組》。
非Intel公司的芯片組有：VT82C5xx系列 VIA公司出品的586芯片組。 ·SiS系列 SiS公司出品，在非Intel芯片組中名氣較大。
·Opti系列 Opti公司出品，采用的主板商較少。 四、按主板結構分 ·AT 標準尺寸的主板，IBM PC/A機首先使用而得名，有的486、586主板也采用AT結構布局 ·Baby AT 袖珍尺寸的主板，比AT主板小，因而得名。
很多原裝機的一體化主板首先采用此主板結構 X;LI,\\5t6Nd L3C ·ATX 127； 改進型的AT主板，對主板上元件布局作了優化，有更好的散熱性和集成度，需要配合專門的ATX機箱使用 ·一體化（All in one） 主板上集成了聲音，顯示等多種電路，一般不需再插卡就能工作，具有高集成度和節省空間的優點，但也 有維修不便和升級困難的缺點。在原裝品牌機中采用較多 ·NLX Intel最新的主板結構，最大特點是主板、CPU的升級靈活方便有效，不再需要每推出一種CPU就必須更新主板設計 此外還有一些上述主板的變形結構，如華碩主板就大量采用了3/4 Baby AT尺寸的主板結構。
五、按功能分 l ·PnP功能 帶有PnP BIOS的主板配合PnP操作系統（如Win95）可幫助用戶自動配置主機外設，做到\"即插即用\" ·節能（綠色）功能 一般在開機時有能源之星（Energy Star）標志，能在用戶不使用主機時自動進入等待和休眠狀態，在 此期間降低CPU及各部件的功耗 ·無跳線主板 這是一種新型的主板，是對PnP主板的進一步改進。在這種主板上，連CPU的類型、工作電壓等都無須用跳線開關，均 自動識別，只需用軟件略作調整即可。
經過Remark的CPU在這種主板上將無所遁形. 486以前的主板一般沒有上述功能，586以上的主板均配有PnP和節能功能，部分原裝品牌機中還可通過主板控制主機電源 的通斷，進一步做到智能開/關機，這在兼容機主板上還很少見，但肯定是將來的一個發展方向。無跳線主板將是主板發 展的另一個方向。
六、其它的主板分類方法： ·按主板的結構特點分類還可分為基于CPU的主板、基于適配電路的主板、一體化主板等類型。基于CPU的一體化的主板是 目前較。
