電工看圖紙6(建筑電工圖紙怎么看)
1.建筑電工圖紙怎么看
查看建筑電工圖紙基本方法：
1、結合電工、電子技術基礎知識看圖；
2、結合電器元件的結構和工作原理侃圖；
3、結合典型電路識圖，典型電路就是常見的基本電路；
4、結合有關圖紙說明看圖；
5、結合電氣圖的制圖要求看圖。
看圖紙說明后，就要看概略圖，從而了解整個系統或分系統的概況，即它們的基本組成、相互關系及其主要特征，為進一步理解整個系統或分系統的工作打下基礎。
為了進一步理解整個系統或分系統的工作原理，需仔細看電路圖。電路圖是電氣圖的核心，看圖難度大。對于復雜的電路圖，應先看相關的邏輯圖和功能圖。
擴展資料：
以電路圖為依據繪制的，因此要對照電路圖來看接線圖?？唇泳€圖時，也要先看主電路，再看控制電路。看接線圖要根據端子標志、回路標號，從電源端順次查下去，搞清電路的走向和電路的連接方法，即搞清每個元件是如何通過連線構成閉合回路的。
看主電路時，從電源輸入端開始，順次經控制元件和電路到用電設備，與看電路圖有所不同?？纯刂齐娐窌r，要從電源的一端到電源的另一端，按元件的順序對每個回路進行分析。
接線圖中的線號是電氣元件問導線連接的標記，線號相同的導線原則上都可以接在一起。由于接線圖多采用單線表示，因此對導線的走向應加以辨別，還要搞清端子板內外電路的連接。
參考資料來源：百度百科--電工圖
2.怎樣看電工圖紙
1、結合電工基礎理論識圖 要想搞清電路的電氣原理，必須具備電工基礎知識，如三相異步電動機的旋轉方向是由通入電動機的三相電源的相序決定的。
改變電源的相序可改變電動機的轉向。 2、結合電器元件的結構和工作原理識圖 看電路圖時應搞清楚電器元件的結構、性能、在電路中的作用、相互控制關系，才能搞清電路的工作原理。
3、結合典型電路識圖 一張復雜的電路圖細分起來是由若干典型電路組成，因此熟悉各種典型電路，能很快分清主次環節。 4、結合電路圖的繪制特點識圖 繪制電氣原理圖時，主電路繪制在輔助電路的左側或上部，輔助電路繪制在主電路的右側或下部。
同一元件分解成幾部份，繪在不同的回路中，但以同一文字符號標注?；芈返呐帕校ǔ０丛膭幼黜樞蚧螂娫吹接秒娫O備的連接順序，水平方向從 左到右、垂直方向從上到下繪出。
了解電氣圖的基本畫法，就容易 看懂電路的構成情況，搞清電器的相互控制關系，掌握電路的基本原理。
3.電氣圖的基本識圖步驟和方法有哪些
1. 識讀電氣圖的基本方法 有些電氣圖雖然不算太復雜，但如果不從電路原理上掌握其連線規律，診斷線路故障就比較困難，所以要順利修好常用電氣設備，就必須讀懂和掌握電氣圖，尤其是初學者，更要學會識讀電氣圖。
對于各類電氣圖的識讀，通常有以下幾種基本識圖方法。1）結合電工、電子技術基礎知識看圖 在實際生產的各個領域中，所有電路（如輸變配電、電力拖動、照明、電子電路、儀器儀表和家電產品等）都是建立在電工、電子技術理論基礎之上的。
因此，要想迅速、準確地看懂電氣圖，必須具備一定的電工、電子技術知識。例如三相籠型異步電動機的正轉和反轉控制，就利用了電動機的旋轉方向由三相電源的相序來決定的原理，用倒順開關或兩個接觸器進行切換，改變輸入電動機的電源相序，從而改變電動機的旋轉方向。
2）結合電氣元件的結構和工作原理看圖 在電路中有各種電氣元件，如配電電路中的負荷開關、斷路器、熔斷器、互感器、電表等；電力拖動電路中常用的各種繼電器、接觸器和各種控制開關等；電子電路中，常用的各種晶體二極管、晶體三極管、晶閘管、電容器、電感器及各種集成電路等。因此在看電氣圖時，首先應了解這些電氣元件的性能、結構、工作原理、相互控制關系及在整個電路中的地位和作用。
3）結合典型電路識圖 典型電路就是常見的基本電路，如電動機的啟動、制動、正反轉控制、過載保護、時間控制、順序控制、行程控制電路；晶體管整流、振蕩和放大電路；晶閘管觸發電路；脈沖與數字電路等。不管多么復雜的電路，幾乎都是由若干典型電路組成的。
因此，熟悉各種典型電路，在看圖時就迅速地分清主次，抓住主要矛盾，從而看懂較復雜的電路圖。4）結合有關圖紙說明看圖 圖紙說明表述了該電氣圖的所有電氣設備的名稱及其數碼代號，通過閱讀說明可以初步了解該圖有哪些電氣設備。
然后通過電氣設備的數碼代號在電路圖中找到該電氣設備，再進一步找出相互連線、控制關系，就可以盡快讀懂該圖，了解該電路的特點和構成。5）結合電氣圖的制圖要求看圖 電氣圖的繪制有一些基本規則和要求，這些規則和要求是為了加強圖紙的規范性、通用性和示意性而提出的。
可以利用這些制圖知識準確看圖。制圖基本知識包括以下幾個方面：a.在繪制電路圖時，各種電氣元件都使用國家統一規定的文字符號和圖形符號。
b.主電路部分用粗線畫出，控制電路部分用細線畫出。一般情況下，主電路畫在左側，控制電路畫在右側。
c.統一電器的各部分不畫在一起，根據其作用原理分散繪出時，為了便于識別，它們用同一文字符號標注。d.對完成具有相同性質任務的幾個電氣元件，在文字符號后加數碼以示區別。
e.電路中所有電氣元件都按“平?！睜顟B(tài)繪制。2. 識讀電氣圖的基本步驟 電氣圖的識讀通常有以下幾個基本步驟。
1）閱讀設備說明書 閱讀設備說明書，可以了解設備的機械結構、電氣傳動方式、電氣控制要求；電動機和電氣元件的分布情況及設備的使用操作方法；各種按鈕、開關、熔斷器等的作用。2）閱讀圖紙說明 拿到圖紙后首先要看圖紙說明，搞清設計的內容和施工要求，就能了解圖紙的大體情況，抓住讀圖的重點。
圖紙說明通常包括圖紙的目錄、技術說明、元器件明細表和施工說明等。3）閱讀主題欄 在認真閱讀圖紙說明的基礎上，接著閱讀主標題欄，了解電氣圖的名稱及標題欄中有關內容。
憑借有關的電路基礎知識，對該電氣圖的類型、性質、作用等有明確的認識，同時大致了解電氣圖的內容。4）識讀系統圖（或框圖） 閱讀圖紙說明后，就要識讀系統圖（或框圖），從而了解整個系統（或分系統）的情況，即它們的基本組成、相互關系及其主要特征，為進一步理解系統（或分系統）的工作打下基礎。
5）識讀電路圖 為了進一步理解系統（或分系統）的工作原理，需仔細識讀電路圖。電路圖是電氣圖的核心，看圖難度大。
對于復雜的電路圖，應先看相關的邏輯圖和功能圖。識讀電路圖時，先要分清主電路和控制電路、交流電路和直流電路，其次按照先看主電路再看控制電路的順序看圖。
看主電路時，通常從下往上看，即從用電設備開始，經控制元件，順次往電源方向看。通過識讀主電路，要搞清用電設備是怎樣從電源取電的，電源經過哪些元件到達負載等。
看控制電路時，應自上而下、從左向右看，即先看電源，再看各條回路。通過看控制電路，要搞清它的回路構成、各元件間的聯系（如順序、互鎖等）、控制關系和在什么條件下回路構成通路或斷路，分析各回路元件的工作狀況及其對主電路的控制情況，從而搞清楚整個系統的工作原理。

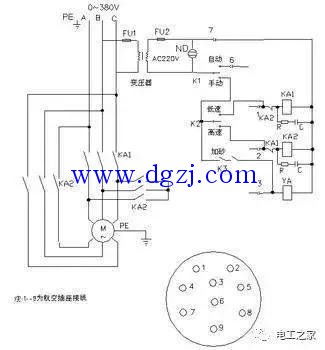

6）識讀接線圖 接線圖時以電路圖為依據繪制的，因此要對照電路圖來看接線圖?？唇泳€圖時，也要先看主電路再看控制電路。
看接線圖要根據端子標志、回路標號，從電源端順次查下去，搞清線路的走向和電路的連接方法，即搞清每個元件是如何通過連線構成閉合回路的。看主電路時，從電源輸入端開始，順次經控制元件和線路到用電設備，與看電路圖有所不同。
看控制電路時，要從電源的一端到電源的另一端，按元件的順序對每個回路進行分析。接線圖中的線號。
4.電工圖紙怎樣看
1、結合電工基礎理論識圖 要想搞清電路的電氣原理，必須具備電工基礎知識，如三相異步電動機的旋轉方向是由通入電動機的三相電源的相序決定的。改變電源的相序可改變電動機的轉向。
2、結合電器元件的結構和工作原理識圖 看電路圖時應搞清楚電器元件的結構、性能、在電路中的作用、相互控制關系，才能搞清電路的工作原理。
3、結合典型電路識圖 一張復雜的電路圖細分起來是由若干典型電路組成，因此熟悉各種典型電路，能很快分清主次環節。
4、結合電路圖的繪制特點識圖 繪制電氣原理圖時，主電路繪制在輔助電路的左側或上部，輔助電路繪制在主電路的右側或下部。同一元件分解成幾部份，繪在不同的回路中，但以同一文字符號標注?；芈返呐帕?，通常按元件的動作順序或電源到用電設備的連接順序，水平方向從 左到右、垂直方向從上到下繪出。了解電氣圖的基本畫法，就容易 看懂電路的構成情況，搞清電器的相互控制關系，掌握電路的基本原理。
5.電工基礎知識
工礦企事業單位維修電工技術知識 實用電工數學 第一章 指數第二章 三角函數第三章 正弦量的向量云算第四章 復數第五章 對稱分量法 電工基礎 第一章 直流電路的基本概念第二章 直流電路的分析計算第三章 電容器第四章 電磁和電磁感應第五章 正弦交流電路第六章 三相正弦交流電路 電子技術基礎 第一章 半導體器件第二章 放大器分析基礎第三章 交流放大器第四章 負反饋放大器第五章 正弦波振蕩器第六章 直接耦合放大器第七章 集成運算放大器及其應用第八章 直流穩壓電源第九章 可控整流電路 電工安全技術 第一章 用電安全概述第二章 安全制度第三章 接地與接零第四章 防火與防爆第五章 防雷保護第六章 特殊防護第七章 觸電救護第八章 安全用具 工礦企事業單位電器設備的維護與修理 第一部分 變壓器與交直流電機第一章 變壓器第二章 直流電機第三章 異步電動機第四章 同步發電機 第二部分 電力拖動與高低壓電器 第五章 電力拖動第六章 高壓電器第七章 低壓電器 第三部分 二次接線與繼電保護 第八章 電氣絕緣試驗方法第九章 架空電力線路和變 配電所第十章 二次接線及繼電保護裝置 第四部分 電工儀表與測量技術 電器照明 第十一章 常用電工儀表第十二章 電器照明 工礦企事業單位維修電工 第一章 直流電路第二章 電與磁第三章 交流電路第四章 變壓器第五章 異步電動機第六章 直流電機第七章 低壓電器第八章 電力拖動第九章 電子技術基礎第十章 常用電工儀表第十一章 電氣絕緣第十二章 電氣非破壞性試驗第十三章 電器照明第十四章 安全用電。
6.電工基礎知識
工礦企事業單位維修電工技術知識
實用電工數學
第一章 指數
第二章 三角函數
第三章 正弦量的向量云算
第四章 復數
第五章 對稱分量法
電工基礎
第一章 直流電路的基本概念
第二章 直流電路的分析計算
第三章 電容器
第四章 電磁和電磁感應
第五章 正弦交流電路
第六章 三相正弦交流電路
電子技術基礎
第一章 半導體器件
第二章 放大器分析基礎
第三章 交流放大器
第四章 負反饋放大器
第五章 正弦波振蕩器
第六章 直接耦合放大器
第七章 集成運算放大器及其應用
第八章 直流穩壓電源
第九章 可控整流電路
電工安全技術
第一章 用電安全概述
第二章 安全制度
第三章 接地與接零
第四章 防火與防爆
第五章 防雷保護
第六章 特殊防護
第七章 觸電救護
第八章 安全用具
工礦企事業單位電器設備的維護與修理
第一部分 變壓器與交直流電機
第一章 變壓器
第二章 直流電機
第三章 異步電動機
第四章 同步發電機
第二部分 電力拖動與高低壓電器
第五章 電力拖動
第六章 高壓電器
第七章 低壓電器
第三部分 二次接線與繼電保護
第八章 電氣絕緣試驗方法
第九章 架空電力線路和變 配電所
第十章 二次接線及繼電保護裝置
第四部分 電工儀表與測量技術 電器照明
第十一章 常用電工儀表
第十二章 電器照明
工礦企事業單位維修電工
第一章 直流電路
第二章 電與磁
第三章 交流電路
第四章 變壓器
第五章 異步電動機
第六章 直流電機
第七章 低壓電器
第八章 電力拖動
第九章 電子技術基礎
第十章 常用電工儀表
第十一章 電氣絕緣
第十二章 電氣非破壞性試驗
第十三章 電器照明
第十四章 安全用電
7.電工知識
電工常識培訓2011年5月24日13:30照明與配電系統的組成部分照明配電系統：由照明配電箱、漏電保護器、小型斷路器組成。
1、照明配電箱：分為立柜式配電箱、明裝配電箱和暗裝配電箱三種。配電箱的大小規格有一定的區分要求。
（1）立柜式配電箱：（標準層豎井內照明配電柜）一般用于寫字樓主配電系統，為整個樓層的供電樞紐，因用電負載很大，設計安置時要有一定的散熱空間。（2） 明裝配電箱：一般用于安裝在不宜改動位置的墻體上，如寫字樓商業豎井外混凝土墻面上的。
（3） 暗裝配電箱：一般適用于辦公室，因為其不占用房屋地面空間，并且較為美觀，是一種比較理想的產，如：單元內配電箱。2、漏電保護器：分電子式和電磁式兩種保護形式。
安裝形式一般為導軌模塊式的。電子式漏電開關和電磁式漏電開關的區別：電子式漏電開關的啟動，是利用火線與零線的電位差原理，即借助于（電子線路板）晶體管運算放大器的輔助電壓的變化來起動電子感應線圈的，因此存在一些不安全因素。
以下5種情況說明電子漏電開關相對不安全的因素：（1） 如果電子式漏電開關裝在浴室式蒸汽較高的潮濕處，有可能經常發生開關的誤動作，主要原因是水分子是帶電導電體。（2） 電網電壓不穩定地區（過高或過低）開關不動作。
（3） 相線和保護線（PE線和PEN）發生短路故障，造成電網電壓降低，影響開關動作。（4） 出現雷擊現象或操作過電壓，電子元件對電壓的敏感，造成開關動作的困難。
（5） 出現高頻電磁波，造成提高脫扣電流，開關易產生誤動作。電磁式漏電開關的優點在于：電磁式漏電開關的相線與零線同時穿過漏電感應線圈，當未發生接地漏電時，通過相線電流與通過零線的電流相等，因此所產生的磁場M2 與MN 相等，（也就是通常所說的電流流進流出相等），只要不產生電位差，電磁感應線圈不起作用，所以說是一種比較安全的漏電保護形式。
有些電磁式漏電開關的內部裝有微型濾波器、隔離電容和電磁膜隔板，具有同時能抗雷擊，抗突變電流和抗浪涌電流沖擊的功能。3、小型斷路器（空氣開關）以往的電氣工程一般使用熔斷絲作為電路過載保護裝置，它可以達到安全的效果。
但如安裝不當時會造成浪費與誤用?，F在工程中推薦使用小型斷路器，因其擁有以下優點：過載或短路后空氣開關會迅速斷開（分離），查明原因后可重新閉合，可以無數次地反復使用。
從長遠使用成本看，價格反而低于保險絲，而且方便、快捷、安全。小型斷路器擁有以下保護功能、形式和技術特性。
1過載保護。2、短路保護。
3、過熱保護。4、相間保護。
5、欠電壓保護。6、過壓保護規格有：額定電流0.3A——125A、額定電壓AC230V/400V、BC220V/440V、分斷能力最大至10KA、進線方向，上下皆可。
注：空氣開關在額定負載時平均操作使用壽命20000次。在了解了漏電開關，空氣開關的原理、功能的情況下一般在為客戶選配配電箱的過程中，應本著照明小，插座中、空調（1匹=735W≈750W）大的選配原則。
可根據客戶的要求和裝修個性的差異性，結合實際情況進行靈活的配電方案。配電方案有無數種，以下常用的選擇要點：選擇開關要點在選擇開關，插座時，不僅要看商品外殼，而且更要注意其內在質量和手感。
電器類商品一般都是按照IEC（國際電工技術委員會）標準加工制造，我們國家都是按照中國低壓電器檢測標準，即開關使用壽命30000次以上，插座使用壽命5000次以上。優質的商品在產品介紹書上一般注明達到多國安全認證和等級標準。
我們國家要有長城標記安全認證。優質的開關面板一般都采用聚碳酸脂加工制做。
因為用聚碳酸脂加工的面板具有不易變色、耐沖擊、阻燃和強度高等許多特性。衡量插座的質量優劣可以用以下數據作為依據。
1、插座的銅片必須用磷青銅片加工制造，必須具有一定的彈性，且銅片的厚度一般要達到0.3毫米以上，空調插座的銅片厚度要達到0.6毫米，以保證其在使用過程中的安全可靠性。2、插座與插頭相互配合良好，松緊度適宜，插入與拔出要輕松自然。
三極插座插頭的拔出力約在3.5KG左右（用檢測規測試），二極插座的插頭撥出力在3KG左右，帶保護門的插座不允許插頭插入時有過緊現象和卡死現象。這樣才能永久保持良好的吻合。
3、外表主要看商品的加工精細、光澤，拆卸和安裝方便，式樣新穎，倒角的流線型好，超薄，這些可以做為選擇的參考依據。 優質開關一般選用優質抗疲勞彈簧，純銀觸點，導電材料銀銅復合，翹板導線性能良好，能承受電弧氧化（劣質產品觸點采用鉛鋅）。
采用銀觸點的開關導電性能好，很少有拉弧現象。優質插座后部塑料阻燃，絕緣性能好，機械性能好。
插座彈片均采用錫磷青銅片經先進工藝加工而成，彈力持久，受力平穩，插拔力均勻，插拔順暢，阻力小。16A插座銅片一般用0.6毫米以上銅 片制做，不會因電阻的變化導致銅片過熱，燒壞插座表面。
音響插座安裝時建議采用美式三插（因為音響功放有瞬間電流）。優質開關類商品一般都通過“中國電工產品認證委員會”的長城認證和國際電工委員會認證及英國國家標準。
中國標準（GB），國際電工委員會（IEC），英國標準（BS），德國標推（VDE）。電氣符號含義01，電氣施工。
8.電工知識大全
電工知識有電路、電源、負載、電流的基本概念、電壓的基本性質等。
1、電路電流所經過的路徑叫電路。電路的組成一般由電源，負載和連接部分（導線，開關，熔斷器）等組成。
2、電源電源是一種將非電能轉換成電能的裝置。 3、負載負載是取用電能的裝置，也就是用電設備。
連接部分是用來連接電源與負載，構成電流通路的中間環節，是用來輸送，分配和控制電能的。 4、電流的基本概念電荷有規則的定向流動，就形成電流，習慣上規定正電荷移動的方向為電流的實際方向。
電流方向不變的電路稱為直流電路。 單位時間內通過導體任一橫截面的電量叫電流（強度），用符號I表示。
5、電壓的基本性質（1） 兩點間的電壓具有惟一確定的數值。（2）兩點間的電壓只與這兩點的位置有關，與電荷移動的路徑無關。
（3） 電壓有正，負之分，它與標志的參考電壓方向有關。（4）沿電路中任一閉合回路行走一圈，各段電壓的和恒為零。
擴展資料：通常電工分為：外線電工、內線電工、安裝電工、維修電工、運行值班電工、儀表電工等多種，他們之間各自獨立又互相聯系。1、外線電工外線電工是指從事架空線路、室外變配電裝置、電纜線路安裝的電工。
一般大型的變配電站，外線電工較多。2、內線電工內線電工是指從事室內變配電裝置、室內照明及動力電氣線路、室內電氣設備及元件安裝的電工。
如配電室內的高低壓開關柜、配電柜的安裝等。3、調整試驗電工調整試驗電工是指從事對電氣設備元件及線路進行調整試驗并進行送電試車、試運行的電工。
