人防層地下室(地下室人防工程施工需要注意哪些事項?)
1.地下室人防工程施工需要注意哪些事項?
地下室人防工程施工需要注意
1、外墻與柱相交，雖柱無抗?jié)B要求但其屬于外圍結構，屬于人防防護區自然要達到抗?jié)B要求，且因人防工程臨空墻要求混凝土連續整澆，你想分開澆筑都不太容易了。
2、鋼模施工人防混凝土已不太經濟，更何況現今工程質量從外在到內在都要求那么高，鋼模拼縫漏漿不太好解決，容易造成蜂窩麻面，碰見要求嚴格的業主、監理、人防質監站你的麻煩就大了。止水片邊緣到拉桿邊緣不得小于3公分，厚度不小于3毫米，雙面焊接，焊縫平整光滑，不得有氣泡、夾渣，否則起不到止水作用。外露部位加圓柱型木賽，拆摸后剔除，用防水材料堵塞。（規范中對此有規定，且繪有大樣圖）
3、墻高5.4米須一次澆筑完畢，臨空墻是不宜留水平施工縫，如果留施工縫工藝會更復雜，成本會增加，后遺癥會更多，不易達到人防的防護、密閉、方?jīng)_擊波要求。
4、必須提高一個等級，這是規范的要求。（不過你可讓監理、業主認可為將來決算索賠作準備）
5、最好采用梁、板、柱、墻整澆，避免施工縫造成的一系列麻煩、及后遺癥，如果工藝達不到或條件不允許，我個人認為宜留在梁下三十公分處。
6、要做就按規范做了，避免以后出問題說不清楚，吃個啞巴虧。我做的工程采用的是膨脹止水條（緩膨型）方便、經濟、實用。
7、最后告訴大家一點我的經驗：做人防工程一定要做好施工方案，因為人防定額還不健全，許多工程量都要求按照施工方案計算。如土石方工程，方案中一定要把所用機械規格、數量闡述清楚，如挖掘機，每多加一臺，就多一項機械進出場費。實際開挖土方量，比預算要高，如果你有監理、業主批準的方案，就按方案來計算。
2.人防工程有哪些注意事項
一、建筑部分
1. 防護單元內部不應設置沉降縫、伸縮縫，如需設置必須設置防爆沉降縫。
2. 密閉通道、防毒通道、洗消間、濾毒室、擴散室等房間、通道，其墻面、頂面、地坪均應 平整光潔、易于清洗。
3. 人防地下室防護區頂部（除第2條中敘述個區域外）不允許用水泥砂漿粉刷或找平。
4. 非活置式人防門下有門檻，門檻與地坪建筑高差應≥150mm；活置式人防門下無門檻，門 框下邊與建筑地坪同高。人防門框錨鉤應伸入結構層內。
5. 當防護密閉門設置于豎井內時，其門扇外表面不得突出豎井內墻面，防爆波活門應嵌入 墻內。
6. 在距人防門框四周20mm范圍內墻面粉刷層不得超出門框角鋼面。
7. 平戰轉換預制構件應與工程同步做好，并設置構件的存放位置。
8. 出入口式戰時封堵處在非人防側預留溝槽，預埋件錨鉤應伸入結構層內；戰時封堵框平時
應采用刷漆或加鋼絲網用水泥砂漿粉刷的處理方式，處理完畢后在兩側墻體標識“戰時封堵”字樣。
二、結構部分
9. 鋼筋砼結構構件縱向受力鋼筋的錨固長度laF=1.05lad。
10. 地下室基礎底板上層筋必須從地基反梁上層主筋下部穿過，頂板下層筋必須從頂板反梁下 層主筋上部穿過。
11. 人防區頂、底板、臨空墻必須設拉結筋（形式“S”型，≥φ6，@≤500mm梅花形布置）。 12. 人防圍護結構和密閉墻體門洞四角必須設置加強筋：長度1000mm，斜45?0?2綁扎，墻厚≤ 400mm，每角2φ16；墻厚>400mm，每角3φ16。
13. 被止水鋼板割斷的附墻柱箍筋應搭接焊在止水鋼板上。

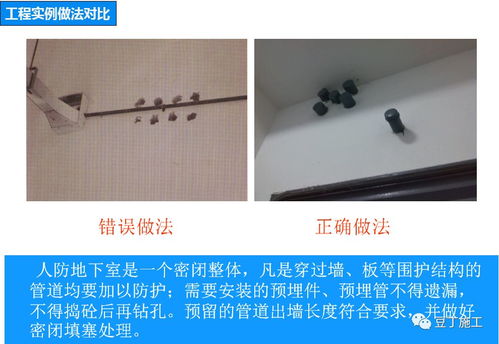

14. 人防圍護結構和密閉墻體（均為鋼筋砼內墻）模板對拉螺桿不允許穿PVC套管，且螺桿中 部應設止水片。
15. .管割斷的墻筋應點焊在穿墻管上。
16. 梁與邊柱交接處，外墻與頂、底板交接處鋼筋構造要求為：
①邊柱外側縱向鋼筋伸入地、頂梁內的錨固長度應≥1.5lad,
②當頂板厚度
3.人防地下室最常見的問題有那些?
1 人防結構設計的特點? 1）核武器、常規武器爆炸動荷載作用屬于偶然性荷載，具有量值大、作用時間短（1s左右）且不斷衰減等特點，整個結構壽命期內只考慮一次作用，鋼筋混凝土構件又允許開裂，因此構件安全度可降低，人防荷載的分項系數取1.0。
? 2）地面多層或高層建筑物，對于普通爆破航彈、核爆炸沖擊波早期核輻射等破壞因素都有一定的削弱作用，防空地下室設計時可考慮這一因素。? 3）應同時滿足平時和戰時兩種不同荷載效應組合的要求。
? 4）鋼筋混凝土結構構件可按彈塑性設計，對超靜定的鋼筋混凝土結構，可按由非彈性變形產生的塑性內力重分布計算內力。? 5）在人防荷載作用下，材料強度會提高，但變形性能包括塑性性能等基本不變，這對結構有利，在設計中通過材料強度綜合調整系數體現。
? 6）在核爆炸動荷載這種瞬間荷載作用下，一般不會產生因地基失效引起結構破壞，試驗中不論是整體基礎還是單獨基礎，均未發現地基有剪切或滑動破壞的情況，因此結構設計可不驗算地基的承載力及變形，但對甲類防空地下室的樁基，不論何種情況，樁本身都應按計入上部墻、柱傳來的核武器爆炸動荷載的荷載組合來驗算承載力。? 2 人防結構設計的原則? 1）對常規武器爆炸動荷載和核武器爆炸動荷載，設計時均按一次作用。
? 2）平戰結合，取控制條件，在5級或6級人防設計中，結構的頂板基本上都由戰時控制，而側墻和底板則因地下室結構形式的不同而由實際情況確定。? 3）只進行承載力的驗算，由于在核爆炸動荷載作用下，結構構件變形極限已用允許延性比來控制，因而在防空地下室結構設計中，不必再單獨對結構構件的變形與裂縫進行驗算。
? 4）注意各部位的抗力（強度）協調，以免因設計控制標準不一致而導致結構的局部先行破壞，失去整個防護建筑的作用。? 5）地面與地下承重結構體系要協調，不能出現兩者強弱相差較大的情況。
? 6）人防地下室墻、柱等承重結構，應盡量與地面建筑物的承重結構相互對應，以使地面建筑物的荷載通過防空地下室的承重結構直接傳遞到地基上。? 7）重視構造要求，人防設計的許多構造要求與一般的建筑設計不同，要求更為嚴格，應充分保證結構的延性，“強柱弱梁（板）”、“ 強剪弱彎” 。
? 3 人防結構設計的內容、方法及常見問題? 3.1 人防荷載取值 人防荷載取值根據人防地下室抗力級別（是當?shù)厝朔啦块T根據國家制訂的《人民防空工程戰術技術要求》確定的）采用公式計算或規范查表，實際設計時常用“理正人防工程結構設計軟件”計算頂板、側墻及無樁基底板人防荷載，確定各構件人防荷載時要注意比較核武器和常規武器爆炸動荷載作用，取較大值控制。當所有構件的等效靜荷載值確定后，即可進行結構計算。
? 3.2 荷載組合和內力分析? 1）頂板參與組合的荷載有人防等效靜荷載、自重、覆土重等，平時使用活荷載戰時不需要疊加，具體設計時，頂梁板可采用“PKPM-SATWE電算軟件”進行內力分析，該軟件有人防計算功能，頂板也可用“理正軟件”計算。頂板戰時工況可采用塑性算法，平時工況應采用彈性算法，板配筋取兩種工況計算結果較大值，板面筋除按0.25%配筋率貫通外，支座筋不足者可另加非貫通筋，這樣較經濟，但要注意板底筋、板面貫通筋及非貫通筋間距應協調，以便拉筋布置；另外注意坡道作為戰時主入口時，口部以外的頂蓋板也應考慮人防荷載作用。
? 2）外墻參與組合的荷載有人防等效靜荷載（包括水平荷載及頂板傳來的荷載）、外墻自重、上部建筑自重、地面活荷載、土壓力、水壓力等，外墻配筋主要由垂直于墻面的水平荷載產生的彎矩確定，設計時為簡化計算通常不考慮與豎向荷載組合的壓彎作用，僅按墻板彎曲計算墻的配筋。地下室外墻可根據支承情況按雙向板或單向板計算水平荷載作用下的彎矩。
由于地下室內墻間距不等，有的相距較遠，因此在工程設計中一般把樓板和基礎底板作為外墻板的支點（單跨或多跨）計算， 在基礎底板處按固端，頂板處按鉸支座。具體設計時，外墻可采用“MorGain結構快速設計軟件”按連續梁模型計算內力，也可用“理正軟件”計算。
按上述計算模式，外側豎向筋宜設置在外排，與頂板類似，外墻外側豎向筋也可采用貫通筋與非貫通筋交錯布置方式。外墻選筋時宜按“直徑細且間距密”的原則，最大間距不宜大于200mm，有利于控制裂縫。
? 3）底板對帶樁基的底板，人防荷載與水壓力及板自重組合；對無樁基的底板：a. 地基反力中沒有計入水浮力時，人防荷載不與水壓力組合；b.地基反力中計入水浮力時，人防荷載應與水壓力組合。具體設計時，對無樁基的底板可采用“PKPM-JCCAD 電算軟件”進行內力分析；對帶樁基的底板可參照頂梁板類似建模，采用相同軟件按倒樓蓋算法即可，采用該軟件作內力分析時，注意活載應輸非0數，人防荷載才能傳遞，底板鋼筋按倒樓蓋配置。
4）內承重墻、柱荷載組合相對簡單，要注意的是在進行荷載組合時，常規武器爆炸動荷載作用時上部建筑物自重全部考慮，核爆炸動荷載作用應根據抗力等級、上部結構形式，在進行荷載組合時上部建筑物自重可。
4.關于人防地下室的幾個問題
1。
目前國內發電機的主流產品還是以燃燒柴油為主的，主要是因柴油機的效率高。 2。
圓形和矩形風管既可以用于進風，也可用于排風，主要看設計者的想法了，但要注意：一般穿越各種密閉墻，臨空墻，人防頂板時都是圓風管，因為密閉閥是圓形的。兩者風管的端頭做法并無分別。
其堵頭一般是作為隔絕通風或換氣時打開，以獲得空氣通路的設施。 3。
一般除消防水管外，還會有給水、排水、采暖甚至噴灑、水噴霧等管道，其水源因功能而異，但一般最終來源是固定的（市政、深水井、自然水體等） 4、在通風系統中，這二者基本無甚區別，即為室內超壓時排除室內空氣用途。 5、消防管道一般要求安裝高承壓的銅芯閘閥，以避免您所說的情況，防爆波閥門確實容易出現你所說的情況。
6、常用集水坑內一般設置污水泵以排除污水，戰時使用的集水坑一般只起到蓄積作用，在非密閉時人工排出污水（手提泵或容器） 7、這種閥門在安裝時不易裝置于墻內，突出墻外是一種常見的現象。 8、這三個設備是通風系統中重要組成部分，安裝成一個整體是不現實的，一般都是通過管道連接的，只不過連接所用的管道一般都要求是焊接成形的，而不是法蘭連接的。
9、這個情況多見于電氣管線穿越人防時，其封堵做法見國標圖集電氣分冊。 以上，僅供參考。
5.人防工程施工要注意什么
使用人防工程應注意事項： 1、不得在人防工程內儲存易燃、易爆、劇毒、腐蝕性、放射性物品。
2、不得在人防工程安全防護范圍內進行爆破、鉆探、開渠等危及人防工程的作業，不得占用、堵塞和破壞人防工程出入口，禁止向人防工程內部及其孔附近排泄廢氣、廢水和傾倒垃圾。 3、不得擅自改造、拆除人防工程。
確因城市建設需要而危及、拆除人防工程的，應經市人防戰備部門批準，由建設單位采取保護措施，補（遷）建或按現行工程造價賠償。 不得侵占人防工程用地，確需調整使用的，須經規劃、土地和人防戰備部門共同審查批準。
4、人防工程維修、設備設施保養，要嚴格執行國家有關的技術規范，建立健全工程維修保養檔案。做到工程結構完好，防護密閉設備、設施性能良好，風、水、電系統工作正常，道路暢通。
工程內部整潔，金屬木質部件無銹蝕損壞，門扇啟動靈活。 5、人防工程用作公共娛樂場所及營業性場所的，必須符合國家規定的防火、通風技術要求。
地處河邊湖岸的人防工程，要完善防洪設施，確保人防工程安全。
6.人防地下室的設計規范有哪些呢
一、面積計算 防空地下室建筑面積、人防有效面積、掩蔽面積的計算。
這里所稱的防空地下室建筑面積，是指由防空地下室直接承受沖擊波動荷載作用的構件所圍成封閉空間的面積，即由防空地下室外墻、臨空墻、防護密閉門（防爆波活門）門框墻、封堵墻、防護隔墻等形成的封閉空間面積。 防空地下室口外通道、豎井、樓梯、風道等均不能計入防空地下室建筑面積。
人防有效面積是指滿足人員、設備使用的面積，數值為防空地下室建筑面積與結構面積之差。人防掩蔽面積是指供掩蔽人員、物資、車輛使用的人防有效面積。
其數值為人防有效面積減去下列各部分面積后的使用面積： （1）口部房間、防毒通道、密閉通道面積； （2）通風、給排水、供電、防化、通信等專業設備房間面積； （3）廁所、盥洗室、開水間等面積。 二、工程設計 二、防空地下室專業隊工程、人員掩蔽工程設計時，應以掩蔽面積按“規范”表3。
2。1-2的“面積標準”確定掩蔽人員或裝備數量，不允許隨意提高“面積標準”，致使掩蔽人員或裝備數量降低，造成出入口寬度、防護設備及風水電專業設計參數偏小，滿足不了戰時實際需要。
人防物資庫工程宜按儲存食品、物資為主，物資出入口門洞最小寬度為1。5m，對于建筑面積大于2000m防護單元的物資庫主要出入口宜考慮進叉車，設計圖紙上應明確車行通道，車行通道寬度應滿足通行的要求。
主體設計時應按物資分類敞開式堆放設計，每個堆放段長度不宜大于15m，兩個堆放區間距不宜小于800mm，物資與墻距離不宜小于700mm，與梁底距離不宜小于300mm。 設計圖紙上應明確堆放區尺寸、堆放區堆放食品、物資種類（食品種類、比重可按《？建筑結構荷載規范》（GB 5009-2001）中附錄A，表A。
1第9項“食品”采用）。 柴油發電站的有效面積宜按如下標準確定：1000kw的電站按0。
67~1。26m/kw。
醫療救護工程的規模根據“規范”表3。2。
1-1按有效面積確定，救護站一般按1個防護單元設計，急救中心宜按2-3個防護單元設計，中心醫院宜按4-6個防護單元設計。 三、把握要點 三、對于居住小區內結合民用建筑易地集中修建的單建掘開式人防工程，布局時應把握兩點： 1、滿足居住小區內掩蔽人員服務半徑的要求，即服務半徑不宜大于200米，這里的服務半徑指由地面建筑樓梯口到人防工程人員出入口位置處，不包括下樓梯折算的距離； 2、對于甲類人防工程，其主要出入口出地面的入口處要在地面建筑物倒塌范圍外，滿足“規范”3。
3。3條規定，若滿足不了，要采用防堵塞措施。
四、根據“規范”3。2。
15條規定，“上部建筑為？鋼筋混凝土結構的甲類防空地下室，其頂板底面不得高出室外地平面；乙類防空地下室的頂板底面高出室外地平面的高度不大于該地下室凈高的1/2”。這里的“室外地平面”，是指以承受沖擊波動荷載的外墻與土壤接觸的室外地平面最低點。
全埋式防空地下室外墻土層寬度不宜小于3m，且不宜小于“規范”4。5。
4條規定的不利覆土厚度hm。 五、“規范”第3。
3。2條關于符合下列條件的防空地下室，可不設室外出入口，條件中第一點是“與具有可靠出入口的，且其抗力級別不低于該防空地下室的其它人防工程相連通”，這里的其它人防工程是指與該防空地下室結構上完全脫開，并通過一定距離的通道連接的其它人防工程，而不是與該防空地下室相鄰的另一個防護單元的防空地下室工程。
六、防空地下室設在地下二層（含）以上或者其主要出入口開口在普通地下室內，設計時應在戰時建筑平面圖上標明從防空地下室主要出入口到室外地面的疏散通道位置、范圍。該主要出入口和疏散通道的有頂蓋封閉段，其土中外墻、頂板、底板，要考慮武器沖擊波土中壓縮波作用。
當防空地下室設在多層地下室最下層時，作為主要出入口疏散通道的頂、底板等構件，應根據“規范”第4。7。
11條和4。8。
6條設計；未設在多層地下室最下層時，防空地下室可根據“規范”第4。8。
12條設計，作為疏散通道的普通地下室頂板，應按表4。7。
2或表4。8。
2中不考慮上部建筑影響項采用動荷載值；土中部分的疏散通道底板，應考慮土中壓縮波作用，同時兼作下層普通地下室頂板的疏散通道底板，應按“規范”表4。8。
2中不考慮上部建筑影響項采用動荷載值。主要出入口疏散通道與普通地下室之間需設墻的，墻體應采用鋼筋混凝土墻，其墻（柱）應考慮核沖擊波動壓產生的水平等效靜荷載，荷載值按“規范”第4。
8。10條選用。
七、防空地下室與普通地下室相鄰時，普通地下室應采用鋼筋砼結構。距防空地下室隔墻8m范圍內的普通地下室頂板一般不宜開孔，確因平時使用需要開孔的，其凈寬不宜大于3m，凈長不宜大于6m，且該范圍內開孔數量合計不宜超過2個，并采用臨戰封堵設計，臨戰封堵措施按國家標準設計圖集07FJ02-126/127的技術要求執行。
隔墻8m范圍以外的普通地下室頂板開孔尺寸凈寬不宜大于3m，凈長不宜大于6m。該普通地下室出入口的斷面積不宜大于該垂直面的普通地下室橫截面積的1/7，同時普通地下室任何一面外墻面開孔面積總和不宜大于該墻面面積的50%。
當普通地下。
