高壓線架線的(在架線施工過程中,架線的注意事項)
1.在架線施工過程中,架線的注意事項有哪些?
、當施工段超過4km時，在放線施工段內任一個雙卷筒絞磨站或小牽引站，將施工段分為兩個長度均不超過4km的小段，在放線施工的兩段設張力場（只對Φ8，Φ12迪尼瑪繩及導引繩而言），將Φ8，Φ12迪尼瑪繩線軸支設于放線架上，Φ8，Φ12迪尼瑪繩頭與引繩用3噸抗彎聯接器相連接，迪尼瑪線軸由人工控制張力，在小牽引站用雙卷筒絞磨或小牽引機牽引，從兩個方向向小牽引站牽引繩Φ8，Φ12迪尼瑪繩，在牽引處支設纏繞引繩及迪尼瑪繩的線軸架，采用人工纏繞回收引繩及迪尼瑪繩。
2、當Φ8，Φ12迪尼瑪繩牽引至雙卷筒絞磨或小牽引站處時，在施工段兩端將導引繩用3噸抗彎聯接器接在Φ8，Φ12迪尼瑪后繼續牽引，同時再帶一根Φ8，Φ12迪尼瑪繩，直至兩端的導引繩可在小牽引站連接升空。導引及迪尼瑪繩的前端都要安裝旋轉連接器。
同時為防止絞勁翻轉，在此處要連接放捻鞭，可采用鏈條式牽引板。

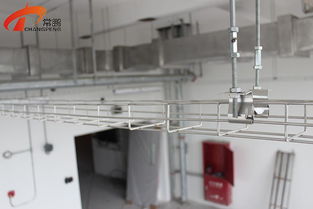

2.電纜支架安裝要注意哪些呢?愛問
Ww6IDpX電纜支架安裝過程與規范 （1）立柱安裝：立柱背面定位線帶有安裝孔（孔徑Ф12.5），根據安裝施工圖及立柱安裝孔位置，用螺栓將立柱固定在墻上。
螺栓和立柱之間必須加裝墊片，槽形立柱盡可能貼緊墻面。 （2）電纜安裝，將電纜拖至電纜支架安裝位置。
（3）托臂和電纜安裝：根據托臂層間距要求，立柱兩側定位線上已預留有裝配孔，孔徑Ф8，然后用螺栓將托臂固定在槽型立柱上，螺栓松緊適度，螺栓和立柱之間注意必須加裝墊片，然后將電纜擺放在支架上并綁扎好，擺放時盡量將重的電纜放在托臂根部。 以上是小編給大家?guī)淼碾娎|支架的安裝注意事項以及方式，希望大家能用到哦。
3.高壓線架線是怎樣進行的
高壓架線的施工流程為：
1、導線和避雷針的展放
導地線展放的首要準備工作是清除線路走廊內的障礙物。它既是為放線打通通道，又是保證線路竣工后安全運行的重要條件。施工場地平整，也是放線施工的一項重要準備工作，應對放線場地、緊線操作場地作適當平整。
2、跨越物的處理
根據架線施工方法和被跨物的種類及地理環境等，制定跨越方案?？缭椒桨赋に嚪椒ㄍ膺€應提出初步的施工的起止日期和安全措施等。對鐵路、通航河流、高速公路、輸電線路等，必須提前數月進行聯系，以求順利地完成架線任務。
3、搭設越線架
跨越架的組立必須牢固可靠，能滿足施工設計強度的要求，所處位置準確。跨越不停電電力線路的跨越架，應適當加固并用絕緣材料封頂?？缭郊芗茼?shù)臋M輥要有足夠的強度，且橫輥表面必須使用對導線磨損小的絕緣材料。
4、布線
放線前應先作一個放線計劃即布線、布線的目的是根據每個線軸的線長，合理分配在各放線段，以求接頭最少，不?；蛏偈Ｓ嗑€。緊線后，連接管不在不允許有連接管的檔內出現。
5、運輸
根據布線計劃，將導地線以及絕緣子、金具、放線滑車等運到指定的地方。有條件盡可能采用機械運輸，吊車裝卸，特別是導地線的運輸。交通條件不允許時，人力抬運至目的地。
之后進行絕緣子串及放線滑車懸掛，放線一般可分為拖地放線（無張力放線）、張力放線和不停電跨越放線等。拖地放線是普通線路上比較常用的放線方法，它不需專用的設備，操作方法也比較簡單，但拖地放線時架空線磨損較嚴重，勞動效率也比較低。
6、緊線施工
緊線施工應在基礎混凝土強度達到設計規定，全緊線段內的桿塔已經全部檢查合格后方可進行。放線結束后，應盡快緊線。當采用拖地放線時，一般均以耐張段作緊線區段，在耐張桿塔上進行緊線操作。一般習慣，把緊線區段內錨固導地線的一端稱為后盡頭，進行緊線操作的一端稱為前盡頭。
7、弧垂計算與觀測
架空線架設在桿塔上，應具有符合設計的應力——它是以架空線弧垂來控制的。施工時如果弧垂過小，則架空線必須承受過大的張力，降低了架空線運行時的安全程度；如果弧垂過大，則架空線對地，對被跨越物的距離將減小，這也威脅架空線的正常安全運行。
8、附件安裝
緊線后為了防止導線或避雷線因風震而受損壞，弧垂合格后應及時安裝附件。附件安裝是架線施工中放緊線工序完成之后的最后的一道工序，前道工序如存在質量問題都應在本工序前處理完畢，或在本工序中一起處理完畢。
擴展資料
關于高壓線建設時距民居建筑的安全距離，民居建筑所處位置的磁感應強度<100微特斯拉，就滿足建設標準。經過測算：
1、1kV以下高壓線的安全距離為4米；
2、1-10kV高壓線的安全距離為6米；
3、35-110kV高壓線的安全距離為8米；
4、154-220kV高壓線的安全距離為10米；
5、350-500kV高壓線的安全距離為15米。
參考資料來源：百度百科-架線施工
4.高壓線下施工注意事項
1、要留有足夠的安全距離，以免威脅施工作業人員的人身安全。
2、高壓線下工作時需要把電路切斷，避免發生觸電事故。
高壓線下的安全距離：1kV以下高壓線的安全距離為4米、1-10kV高壓線的安全距離為6米、35-110kV高壓線的安全距離為8米、154-220kV高壓線的安全距離為10米、350-500kV高沿線的安全距離為15米。
高壓線通常指的是輸送10kV（含10kV）以上電壓的輸電線路。根據GB/T 2900.50-2008，定義2.1中規定，高壓通常不含1000V。中國國內高壓輸電線路的電壓等級一般分為：35kV、110kV、220kV、330kV、500kV、750kV等。
擴展資料：
與現有的低壓、普壓輸電線路相比，高壓交流輸電線路具有以下特點：
1、安全運行的可靠性要求高。因高壓交流輸電線路的輸送容量大，往往是主要的電源點和負荷中心的能源輸送線路在電網中的地位非常重要，一旦出現安全事故對經濟影響非常大。
2、線路的結構參數高。高壓交流輸電線路桿塔高、絕緣子串長、絕緣子片數多、噸位大，出現倒塌事故后不僅修復難度大，對備品備件的準備工作要求也非常高。
3、線路的運行參數高。高壓線路的額定電壓都比較高，使帶電體周圍的電場強度較高。
4、線路長、沿線地理環境復雜，高壓線路經常穿越高山峽谷，交通運輸?shù)睦щy較多，維修工作量大。
參考資料來源：百度百科—高壓線 （輸電線路）
5.建筑施工現場有架空高壓線,下面是暫設,應該怎么做防護
建筑施工安全防護設施的配備有：安全帽、安全帶以及安全（絕緣）鞋、防護眼鏡、防護手套、防塵（毒）口罩等。
(1)頭部防護：佩帶安全帽，適用于環境存在物體附落的危險；環境存在物體擊打的危險。
(2)附落防護：系好安全帶，適用于需要登高時（2米以下）；有跌落的危險時。
(3)眼睛防護：佩戴防護眼鏡、眼罩或面罩，適用于存在粉塵、氣體、蒸氣、霧、煙或飛屑刺激眼睛或面部時，佩戴安全眼鏡、防化學物眼罩或面罩（需整體考慮眼睛和面部同時防護的需求）；焊接作業時，佩載戴焊接防護鏡和面罩。
(4)手部防護：佩戴防切割、防腐蝕、防滲透、隔熱、絕緣、保溫、防滑等手套，可能接觸尖鏡物體或粗糙表面時，防切割；可能接觸化學品時，選用防化學腐蝕、防化學滲透的防護用品。
可能接觸高溫或低溫表面時，做好隔熱防護；可能接觸帶電體時，選用絕緣防護用品；可能接觸油滑或濕滑表面時，選用防滑的防護用品，如防滑鞋等。
(5)足部防護：佩戴防砸，防腐蝕、防滲透、防滑、防火花的保護鞋，適用于可能發生物體砸落的地方，要穿防砸保護的鞋；可能接觸化學液體的作業環境要防化學液體；注意在特定的環境穿防滑或絕緣或防火花的鞋。
擴展資料
高壓線與地面的最小距離，在最大計算弧垂情況下，不應小于下列數值：
1、低壓線路（380V）通過居民區不小于6米，低壓線路（380V）通過非居民區不小于5米；
2、中壓線路（6-10kV）通過居民區不小于6.5米，中壓線路（6-10kV）通過非居民區不小于5.5米；
3、35~110kV線路通過居民區不小于7米，35~110kV線路通過非居民區不小于6米，35~110kV線路通過交通困難地區不小于5米；
4、154~220kV線路通過居民區不小于7.5米，35~110kV線路通過非居民區不小于6.5米，35~110kV線路通過交通困難地區不小于5.5米；
5、330kV線路通過居民區不小于8.5米，35~110kV線路通過非居民區不小于7.5米，35~110kV線路通過交通困難地區不小于6.5米。
參考資料來源：百度百科-安全防護設備
參考資料來源：百度百科-高壓線
6.高壓線下施工注意事項
1、要留有足夠的安全距離，以免威脅施工作業人員的人身安全。
2、高壓線下工作時需要把電路切斷，避免發生觸電事故。高壓線下的安全距離：1kV以下高壓線的安全距離為4米、1-10kV高壓線的安全距離為6米、35-110kV高壓線的安全距離為8米、154-220kV高壓線的安全距離為10米、350-500kV高沿線的安全距離為15米。
高壓線通常指的是輸送10kV（含10kV）以上電壓的輸電線路。根據GB/T 2900.50-2008，定義2.1中規定，高壓通常不含1000V。
中國國內高壓輸電線路的電壓等級一般分為：35kV、110kV、220kV、330kV、500kV、750kV等。擴展資料：與現有的低壓、普壓輸電線路相比，高壓交流輸電線路具有以下特點：1、安全運行的可靠性要求高。
因高壓交流輸電線路的輸送容量大，往往是主要的電源點和負荷中心的能源輸送線路在電網中的地位非常重要，一旦出現安全事故對經濟影響非常大。2、線路的結構參數高。
高壓交流輸電線路桿塔高、絕緣子串長、絕緣子片數多、噸位大，出現倒塌事故后不僅修復難度大，對備品備件的準備工作要求也非常高。3、線路的運行參數高。
高壓線路的額定電壓都比較高，使帶電體周圍的電場強度較高。4、線路長、沿線地理環境復雜，高壓線路經常穿越高山峽谷，交通運輸?shù)睦щy較多，維修工作量大。
參考資料來源：百度百科—高壓線 （輸電線路）。
