金相制樣(金相試樣的制備過(guò)程及注意事項)

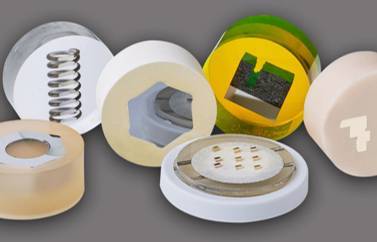

1.金相試樣的制備過(guò)程及注意事項
1、防止試樣在截取過(guò)程中出現過(guò)熱，以免試樣組織因受熱而發(fā)生變化。
特別是用火焰切割或電弧切割引起局部熔融時(shí)，應將熔融部分及附近出現的過(guò)熱部分完全去除。
用金相試樣切割機或普通砂輪片切割機切割時(shí)均應用水充分冷卻，使最終獲得不受溫度影響的理想試樣。
2、無(wú)論采用何種切割方法，都會(huì )在試樣的切割面形成程度不同的變形層，這一變形層會(huì )對金相組織產(chǎn)生影響，因此在切取時(shí)應力求將變形層減至最小。
如用金相試樣切割機切取時(shí)，對砂輪切割片的厚度、粒度以及切割速度均應選取和控制。
3、截取樣品時(shí)應注意保護試樣的特殊表面：如熱處理表面強化層、化學(xué)熱處理滲層、熱噴涂層及鍍層、氧化脫碳層、裂紋區以及廢品或失效零件上的損壞特征，不允許因截取而損傷。
4、對試樣的切割位置、形狀、大小、磨面選擇確定后，在試樣上打上標記并作好準確記錄。
5、GB/T 13298-91金相顯微組織檢驗方法中，推薦試樣尺寸以磨面面積小于400mm2，高度15~20mm為宜。
擴展資料：
金相試樣取樣原則：
1、檢查對象，如有技術(shù)標準或協(xié)議規定的，應按規定取樣。
2、應在工件或材料確具代表性的部位取樣。
3、壓力加工材料應同時(shí)截取橫向及縱向金相試樣。對于長(cháng)的壓力 加工材，如管、棒、線(xiàn)（絲）、板、帶（條）材，還應分別在兩端截取試樣。
參考資料來(lái)源：百度百科-金相試樣制備
參考資料來(lái)源：百度百科-金相制樣
2.金相試驗怎么做
試樣制備： 1.1 試樣截取的方向，垂直于徑向，長(cháng)度不超過(guò)8mm。
1.2 試樣可用手鋸或切割機床等切取，不論用何種方法取樣均應注意試樣的溫度條件，必要時(shí)用水冷卻，以避免正式試樣因過(guò)熱而改變其組織。 2. 試樣的研磨 2.1 準備好的試樣，先在粗砂輪上磨平，候磨痕均勻一致后，即移至細砂輪上續磨，磨時(shí)須用水冷卻試樣，使金屬的組織不因受熱而發(fā)生變化。
2.2 經(jīng)砂輪磨好、洗凈、吹干后的試樣，隨即依次在由粗到細的各號砂紙上磨制，可采用在預磨機上進(jìn)行磨制，從粗砂紙到細砂紙、再換一次砂紙，試樣須轉90°角與舊磨良成垂直方向。 2.3 經(jīng)預磨后的試樣，先在拋光機上進(jìn)行粗拋光（拋光織物為細絨布、拋光液為W2.5 金剛石拋光膏），然后進(jìn)行精拋光（拋光織物為錦絲絨，拋光液為W1.5 金剛石拋光膏）拋光到試樣上的磨痕完全除去而表面像鏡面時(shí)為止，即粗糙度為Ra0.04以下。
3. 試樣的浸蝕 3.1 精拋后的試樣，便可浸入盛于玻璃皿之浸蝕劑中進(jìn)行浸蝕。浸蝕時(shí)，試樣可不時(shí)地輕微移動(dòng)，但拋光面不得與皿底接觸。
3.2 浸蝕劑一般采用4%硝酸酒精溶液。 3.3 浸蝕時(shí)間視金屬的性質(zhì)、檢驗目的及顯微檢驗的放大倍數而定，以能在顯微鏡下清晰顯出金屬組織為宜。
3.4 試樣浸蝕完畢后，須迅速用水洗凈，表面兩用，酒精洗凈，然后用吹風(fēng)機吹干。 4. 金相顯微組織檢驗 4.1 金相顯微鏡操作按儀器說(shuō)明書(shū)規定進(jìn)行。
4.2 金相檢驗包括浸蝕前的檢驗和浸蝕后的檢驗，浸蝕前主要檢驗鋼件的夾雜物和鑄件的石墨形態(tài)、浸蝕后的檢驗為試樣的顯微組織。按有關(guān)金相標準進(jìn)行檢驗。
5. 使用金相顯微鏡注意事項： 5.1 取用鏡頭時(shí)，應避免手指接觸透鏡的表面，鏡頭平時(shí)應放在干燥器中妥善有效。 5.2 物鏡與試樣表面接近時(shí)，調節時(shí)勿使物鏡頭與試樣接觸。
5.3 顯微鏡不使用時(shí)需用防塵罩蓋起。 金相顯微鏡操作規程 金相顯微鏡屬于精密光學(xué)儀器，為了保證金相顯微鏡系統正常的發(fā)揮功能，特制定本規程。
金相顯微鏡由專(zhuān)人使用，專(zhuān)人負責日常維護、保養。任何人未經(jīng)許可，不得調試該設備。
金相顯微鏡系統的操作步驟及日常維護、保養注意事項如下： 一、顯微鏡部分 1、去掉防塵罩，打開(kāi)電源。 2、將試樣置于載物臺墊片，調整粗/微調旋鈕進(jìn)行調焦，直到觀(guān)察到的圖像清晰為止。
3、調整載物臺位置，找到關(guān)心的視場(chǎng)，進(jìn)行金相分析。 二、計算機及圖像分析系統 將金相顯微鏡上的觀(guān)察/照相切換旋鈕調至PHOT位置，金相顯微鏡里觀(guān)察到的信息便轉換到視頻接口和攝像頭，打開(kāi)計算機，啟動(dòng)圖象分析軟件，即可觀(guān)察到來(lái)自金相顯微鏡的實(shí)時(shí)的圖像，找到關(guān)心的視場(chǎng)后將其采集、處理。
三、日常維護、保養及注意事項 為保證系統的使用壽命及可靠性，注意以下事項： 1.試驗室應具備三防條件：防震（遠離震源）、防潮（使用空調、干燥器）、防塵（地面鋪上地板）；電源：220V±10%,50HZ；溫度：0°C—40°C。 2.調焦時(shí)注意不要使物鏡碰到試樣，以免劃傷物鏡。
3.當載物臺墊片圓孔中心的位置遠離物鏡中心位置時(shí)不要切換物鏡，以免劃傷物鏡。 4.亮度調整切忌忽大忽小，也不要過(guò)亮，影響燈泡的使用壽命，同時(shí)也有損視力。
5.所有（功能）切換，動(dòng)作要輕，要到位。 6.關(guān)機時(shí)要將亮度調到最小。
7.非專(zhuān)業(yè)人員不要調整照明系統（燈絲位置燈），以免影響成像質(zhì)量。 8.更換鹵素燈時(shí)要注意高溫，以免灼傷；注意不要用手直接接觸鹵素燈的玻璃體。
9.關(guān)機不使用時(shí)，將物鏡通過(guò)調焦機構調整到最低狀態(tài)。 10.關(guān)機不使用時(shí)，不要立即該蓋防塵罩，待冷卻后再蓋，注意防火。
11.不經(jīng)常使用的光學(xué)部件放置于干燥皿內。 12.非專(zhuān)業(yè)人員不要嘗試擦物鏡及其它光學(xué)部件。
目鏡可以用脫脂棉簽蘸1:1比例（無(wú)水酒精：乙醚）混合液體甩干后擦拭，不要用其他液體，以免損傷目鏡。
