電源濾波器接線要(電源濾波器在安裝的時候有什么注意事項?)

1.電源濾波器在安裝的時候有什么注意事項?

電源濾波器安裝注意事項：1、不能將線纜捆扎在一塊一般來說，在電子設備或系統內安裝電源濾波器時要注意的是，在捆扎設備電纜時，千萬不能把濾波器（電源）端和（負載）端的電線捆扎在一起，因為這無疑加劇了濾波器輸入輸出端之間的電磁耦合，嚴重破壞了濾波器和設備屏蔽對EMI 信號的抑制能力。

2、要盡量避免使用長接地線電源濾波器輸出端連接變頻器或電機的接線長度不超過30厘米為宜。因為過長的接地線意味著大大增加接地電感和電阻，它會(huì )嚴重破壞濾波器的共模抑制能力。

較好方法是，用金屬螺釘與星形彈簧墊圈把濾波器的屏蔽牢牢地固定在設備電源入口處的機殼上。3、電源濾波器輸入線、輸出線必須拉開距離電源濾波器輸入線、輸出線必須拉開距離，切忌并行，以免降低濾波器效能。

4、電源濾波器外殼與機箱殼必須良好接觸變頻器專用濾波器金屬殼與機箱殼必須保證良好面接觸，并將接地線接好。5、電源濾波器的連接線宜選用雙絞線電源濾波器的輸入、輸出連接線以選用屏蔽雙絞線為佳，它可有效消除部分高頻干擾信號。

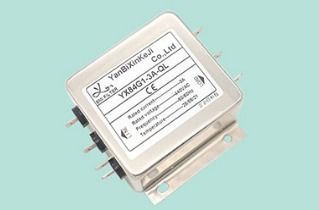

2.電源濾波器輸出輸入是怎么接線的

L1為共模電感，上下為一對共模電感線圈，這兩個線圈繞在同一鐵芯上，匝數和相位都相同（繞制反向）。這樣，當電路中的正常電流流經共模電感時，電流在同相位繞制的電感線圈中產生反向的磁場而相互抵消，此時正常信號電流主要受線圈電阻的影響（和少量因漏感造成的阻尼）；當有電流流經線圈時，由于共模電流的同向性，會(huì )在線圈內產生同向的磁場而增大線圈的感抗，使線圈表現為高阻抗，產生較強的阻尼效果，以此衰減共模電流，達到濾波的目的。

Y電容是分別跨接在電力線兩線和地之間（L-E,N-E）的電容，一般是成對出現，如圖Y1和Y2，基于漏電流的限制，Y電容值不能太大，一般是nF級，Y電容抑制共模干擾。

擴展資料

電源濾波器主要參數

①工作電壓：濾波器能安全工作的穩定電壓。單相電的濾波器的工作電壓一般為 250V ，而三相電的工作電壓為 420V ;

②插入損耗 ：由于電源濾波器串接電網和設備電源線之間，而電源濾波器作為一種無源網絡(luò )，勢必造成電壓的跌落，這就導致由電源濾波器引起的插入損耗。 因此，濾波器的插入損耗 A通常是在設備不工作時用 50Ω 的電阻為測量，然后作出衰減曲線，對于不同的干擾源和具體設備，實際的損耗曲線可能會(huì )存在較大的差異，因此，一個濾波器是否能有效地抑制具體電網上的干擾，要經過實際測量后才能斷定。，從而選擇出適合自己的濾波器；

③工作電流 ：允許的工作電流和工作溫度有一定的關系，一般的濾波器只給出室溫（ 20 ℃ ）下的值，有時也給出某個較高溫度（ 40 ℃ 或 45 ℃ ）下的值，參數可參照實際實物；

④漏電流 ：由于在相線和零線之間有X2電容器存在，當電源接通時，電流就會(huì )通過電容器流入地端，這就導致漏電流的存在。出于安全考慮和其它目的，漏電流必須降至安全值，詳細可參看國標允許的最大漏電流；

⑤工作溫度：凡是設備都會(huì )有相應的環境工作溫度，只有在規定的問答范圍內使用才能發揮出良好的性能。

3.電源濾波器的接法

電源濾波器的輸入和輸出分別在機箱金屬面板的兩側，直接安裝在金屬面板上，使接觸阻抗最小，并且利用機箱的金屬面板將濾波器的輸入端和輸出端隔離開，防止高頻時的耦合。濾波器與機箱面板之間最好安裝電磁密封襯墊（在有些應用中，電磁密封襯墊是必須的，否則接觸縫隙會(huì )產生泄漏）。

使用這種安裝方式時，濾波器的濾波效果主要取決于濾波器本身的性能，當濾波器本身的性能較差（主要指高頻性能），不值得用這種安裝方式（因為并不能提高濾波器的濾波效果）。

軍用設備中經常使用這種安裝方式，否則可能不能滿足輻射發射的限制。

民用設備，雖然電磁兼容標準的要求較松，但是，有些場合對射頻泄漏的限制很?chē)栏瘢ɡ缗c高靈敏度接收機一起工作的設備），也要采用這種安裝方式。

TEMPEST設備毫無例外地采用這種濾波方式，因為在這個應用場合，需要濾波的有效頻率達到1GHz。這里使用的濾波器內用穿心電容做共模濾波電容，并有良好的內部隔離措施。 許多產品為了降低成本，將濾波器直接安裝在線路板上。這種方法從直接成本上看有些好處，但是，實際的費效比并不高。因為高頻干擾會(huì )直接感應到濾波電路上的任何一個部位，使濾波器失效。因此，這種方式往往僅適合于干擾頻率很低的場合。

如果設備使用了這種濾波方式（有些電源上就安裝了濾波電路），一種補救措施是：在電源線入口處安裝一只共模濾波器，這個濾波器可以?xún)H對共模干擾有抑制作用。因為，空間感應到導線的上的干擾電壓都是共模形式。電路可以有一個共模扼流圈、兩只共模濾波電容構成。如果用穿心電容，可以獲得非常理想的濾波效果。但要注意，這里的共模電容容量與原來的相加，可能導致漏電流超標。

說明：這種將濾波器分成線路板上和端口處兩部分的方法具有很高的費效比，在對成本控制很?chē)溃鴮Ω蓴_抑制要求較高的場合，可以考慮這個方法。

4.

電源濾波器就是對電源線中特定頻率的頻點或該頻點以外的頻率進行有效濾除的電器設備。電源濾波器的功能就是通過在電源線中接入電源濾波器，得到一個特定頻率的電源信號，或消除一個特定頻率后的電源信號。

利用電源濾波器的這個特性，可以將通過電源濾波器后的一個方波群或復合噪波，變成一個特定頻率的正弦波。

大功率電源的濾波器如Satons、UBS、變頻器等將會(huì )產生大量諧波電流，這類濾波器需采用有源電力濾波器APF。APF可對2~50次諧波電流進行濾除。

電源濾波器的目的是在抑制電磁噪聲，噪聲的影響可分為以下二種：

發射（Emissions）：是要將由設備產生，影響電源或其他設備的噪聲降到法規（例如FCC part 15）允許值以下，例如由開關電源產生的噪聲。

抗擾（Immunity）：是要將進入設備的噪聲降低到不會(huì )使設備出現異常動作的程度，例如用在廣播電臺發射設備中的儀器。

電源濾波器要抑制的噪聲可分為以下的二種：

共模：在二條（或多條）電源線都相同的噪聲，可視為電源線對地的噪聲。

差模：電源線和電源線之間的噪聲。

同一個電源濾波器對于共模噪聲及差模噪聲的抑制能力會(huì )有所不同，一般會(huì )用頻率對應抑制量（以分貝表示）的頻譜來說明。

5.電源濾波器在使用時有哪些要注意的

電源濾波器使用注意事項：“干凈地”：如果決定使用板上濾波器，在布線時就要注意在電纜端口處留出一塊“干凈地”，濾波器和連接器都安裝在“干凈地”上。

通過之前討論，可知信號地線上的干擾是十分嚴重的。如果直接將電纜的濾波電容連接到這種地線上，會(huì )造成嚴重的共模輻射問題。

為了取得較好的濾波效果，必須準備一塊干凈地。并與信號地只能在一點連接起來，這個流通點稱為“橋”，所有信號線都從橋上通過，以減小信號環路面積。

并排設置：同一組電纜內的所有導線的未濾波部分在—起，已濾波部分在一起。否則，一根導線的耒濾波部分會(huì )將另一根導線的已濾波部分重新污染9使電纜整體濾波失效。

靠近電纜：濾波器與面板之間的導線的距離應盡量短。必要時，使用金屬板遮擋一下，隔離近場干擾。

與機箱接：安裝濾波器的干諍地要與金屬機箱可靠地搭接起來，如果機箱不是金屬的，就在線路板下方設置一塊較大的金屬板來作為濾波地。

6.三相電源濾波器作單相用接線方法

三相電機改單相電機工作電容的計算公式： C=1950I/Ucos∮（UF） 式中：I 為電動機額定電流（你的電機為4.4A）,U 為單相電源電壓， cos∮為電機功率因數，單 相取0.65, 1950為常數； 當計算出工作電容后，起動電容為工作電容的1—4倍， 經計算2.2KW電機的工作電容是：60UF；你才用12UF當然轉速很低， 啟動電容為120UF（如不是帶負載啟動，也可不用，但啟動慢） 三相電機由于改為單相運行其功率會(huì )減少30%，即（380-220）I ， 希望能幫到你，記得加分啊。
