星三角啟動(星三角降壓?jiǎn)?dòng)要注意什么問題?)

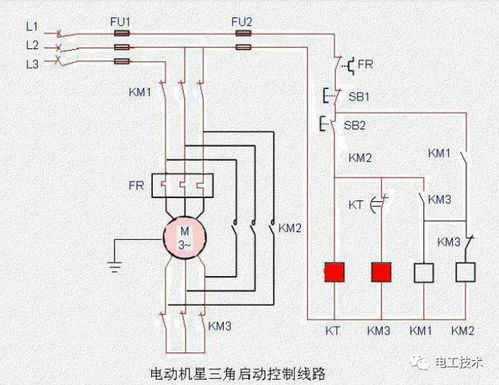

1.星三角降壓?jiǎn)?dòng)要注意什么問題?

1.當負載對電動機啟動力矩無嚴格要求又要限制電動機啟動電流且電機滿足380V/Δ接線條件才能采用星三角啟動方法；

2.該方法是：在電機啟動時將電機接成星型接線，當電機啟動成功后再將電機改接成三角型接線（通過雙投開關迅速切換）；

3.因電機啟動電流與電源電壓成正比，此時電網提供的啟動電流只有全電壓?jiǎn)?dòng)電流的1/3 ，但啟動力矩也只有全電壓?jiǎn)?dòng)力矩的1/3。

星三角啟動，屬降壓?jiǎn)?dòng)他是以犧牲功率為代價來?yè)Q取降低啟動電流來實現的。所以不能一概而以電機功率的大小來確定是否需采用星三角啟動，還的看是什么樣的負載，一般在需要啟動時負載輕運行時負載重尚可采用星三角啟動，一般情況下鼠籠型電機的啟動電流是運行電流的5—7倍，而對電網的電壓要求一般是正負10%為了不形成對電網電壓過大的沖擊所以要采用星三角啟動，一般要求在鼠籠型電機的功率超過變壓器額定功率的10%時就要采用星三角啟動。只有鼠籠型電機才采用星三角啟動。

2.星三角啟動接線的注意事項

星三角起動器接線方法：

D1 D2 D3

| | |

D6 D4 D5

電動機端部接線一般如上圖，取開連接片，用三用表檢查，D1和D4通是一個線圈，D2和D5通是一個線圈，D3和D6通是一個線圈，控制器上的L1、L2、L3接A、B、C三根火線，控制器上的D1至D6對應連接電動機端子的D1至D6就可以了。

用三用表檢查，如果電動機不是上面的連接方式，就一定是下面的排列方式。

D1 D3 D2

| | |

D6 D5 D4

D1和D4通是一個線圈，D2和D5通是一個線圈，D3和D6通是一個線圈，控制器上的L1、L2、L3接A、B、C三根火線，控制器上的D1至D6同樣對應連接電動機端子上的D1至D6就可以了。

注意事項：連接片取開就不用了，一定要搞清楚電動機線圈的抽頭排列，不能搞錯，

是否可以接倒順開關要看你的控制要求，根據控制要求接線。

3.星三角啟動接線的注意事項

星三角起動器接線方法：D1 D2 D3| | |D6 D4 D5電動機端部接線一般如上圖，取開連接片，用三用表檢查，D1和D4通是一個線圈，D2和D5通是一個線圈，D3和D6通是一個線圈，控制器上的L1、L2、L3接A、B、C三根火線，控制器上的D1至D6對應連接電動機端子的D1至D6就可以了。

用三用表檢查，如果電動機不是上面的連接方式，就一定是下面的排列方式。D1 D3 D2| | |D6 D5 D4D1和D4通是一個線圈，D2和D5通是一個線圈，D3和D6通是一個線圈，控制器上的L1、L2、L3接A、B、C三根火線，控制器上的D1至D6同樣對應連接電動機端子上的D1至D6就可以了。

注意事項：連接片取開就不用了，一定要搞清楚電動機線圈的抽頭排列，不能搞錯，是否可以接倒順開關要看你的控制要求，根據控制要求接線。

4.關于星三角啟動

星\三角啟動是一種減壓?jiǎn)?dòng)方式，是；將"Y"型繞組接線形式的電機在啟動時的那一段時間里改成"三角星繞組接線形式.

主要是；啟動電壓低，避免了電機啟動時對電網電壓造成的電壓降（影響其它設備的正常運行！！！！.

缺點；

1. 中間接點多，時間久的話，容易產生接觸器觸點接觸不良.

2. 啟動噪聲大.

3. 造價高

平時習慣做法是；30LW以上的電機采用降壓?jiǎn)?dòng)方式，30KW以下的電機就采用直接啟動.

你7.5KW的電機就直接啟動，不必采用降壓?jiǎn)?dòng)了.

電機在出廠時，都是接成的"Y"型接法（我們所說的"Y"型電機），但，電機接線盒中的聯接片是可以自己改動接法的；

1. 上端三個接線柱用接線片連起來就是'Y'型接法.

2. 上下豎連是"三角型接法"，

星|三角啟動電路網上很容易找到，我就不出圖了.

5.星三角啟動問題

2組線分別接在U1、V1、W1和U2、V2、W2上面（注意把連接片拆掉）。這樣就是獨立的3個繞組U1U2、V1V2、W1W2。星型時，接觸器（主）、接觸器（星）閉合。

U1、V1、W1接380V,U2、V2、W2短接。形成星形啟動，這時U1U2、V1V2、W1W2上的電壓，是220V。所以不是短路。
