頻譜儀使用(使用周林頻譜儀要注意哪些事項?)

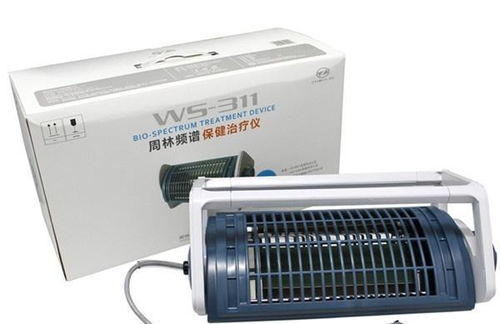

1.使用周林頻譜儀要注意哪些事項?
1、用周林頻譜儀治療儀前應詳了解有過敏史，特別是對自己有過敏性體質更不可忽視。
對有過藥物過敏反應，應注意交叉敏感或多源笥敏感反應的發生。 2、用周林頻譜儀治療儀應有計劃性，用的時間不宜過長，種類不宜過多，時間不宜過久，并定期觀察。
3、嚴重腫脹部位，一般不宜直接照射的，可照射病變部位的近心端或?qū)?cè)相應肢體，以利腫脹局部回流。對使用參考表中未列入適用范圍的病癥，患者需在醫生指導下使用。
如果使用儀器后，有任何不適，請立即看醫生。 4、嬰幼兒、有出血傾向者、活動性肺結核、重病動脈硬化、惡性腫瘤；高熱及其他危險病人和裝有心臟起搏器者、妊娠期婦女、光熱過敏禁止使用；眼部、燒傷部位、腫脹部位應慎重使用。
2.頻譜儀的使用注意事項
儀器應置于平穩床面或支撐面上使用，以免造成跌倒、燙傷等意外事故。
使用位置與電源插座的距離要適宜，以免過遠拉拽電源線。
輻射體總成應防止摔、碰和跌落，以免損壞。
禁止以拉拽電源線方式移動儀器位置。
嚴禁在浴室等潮濕場所使用。
衣物、肌膚切勿與輻射體直接接觸；嚴禁手指或其他異物插入防護網罩內，以防燙傷或電擊。
通電后禁止用毛巾、衣物等物品覆蓋儀器，以免引起溫度升高發生危險 。
側立使用時必須加裝側扶手，謹防燙傷。
使用完畢，待儀器溫度降至室溫后（通常約20分鐘），再行妥善保存。
在潮濕環境長期存放時，應據情況間隔適當時間通電20分鐘左右以除潮，注意避免積塵。
儀器上面嚴禁壓放重物，以免造成損壞。
拆卸包裝后，廢棄的包裝物應及時處理，防止兒童玩弄造成意外危險（如吞咽，窒息等）。
如發生下列情況，請立即停止使用，切斷電源，送維修部門檢查修理：
① 電源線外表割傷、破損。
② 電源線或電源插頭、儀器外表面異常發熱。
③ 通電后或使用中發生冒煙、焦味，立即斷開電源。
④ 水或其他液體流入儀器內，請勿觸摸輻射體表面，謹防燙傷。
3.頻譜儀的使用說明
13MHz信號。
一般情況下，可以用示波器判斷13MHz電路信號的存在與否，以及信號的幅度是否正常，然而，卻無法利用示波器確定13MHz電路信號的頻率是否正常，用頻率計可以確定13MHz電路信號的有無，以及信號的頻率是否準確，但卻無法用頻率計判斷信號的幅度是否正常。然而，使用頻譜分析儀可迎刃而解，因?yàn)轭l譜分析儀既可檢查信號的有無，又可判斷信號的頻率是否準確，還可以判斷信號的幅度是否正常。
同時它還可以判斷信號，特別是VCO信號是否純凈?？梢婎l譜分析儀在手機維修過程中是十分重要的。
另外，數字手機的接收機、發射機電路在待機狀態下是間隙工作的，所以在待機狀態下，頻率計很難測到射頻電路中的信號，對于這一點，應用頻譜分析儀不難做到。 一、使用前須知 在使用頻譜分析儀之前，有必要了解一下分貝（dB）和分貝毫瓦（dBm）的基本概念，下面作一簡要介紹。
1.分貝（dB） 分貝是增益的一種電量單位，常用來表示放大器的放大能力、衰減量等，表示的是一個相對量，分貝對功率、電壓、電流的定義如下： 分貝數：101g(dB) 分貝數=201g(dB) 分貝數=201g(dB) 例如：A功率比B功率大一倍，那么，101gA/B=10182'3dB，也就是說，A功率比B功率大3dB, 2.分貝毫瓦（dBm） 分貝毫瓦（dBm）是一個表示功率絕對值的單位，計算公式為： 分貝毫瓦=101g(dBm) 例如，如果發射功率為lmw，則按dBm進行折算后應為：101glmw/1mw=0dBm。如果發射功率為40mw，則10g40w/1mw--46dBm。

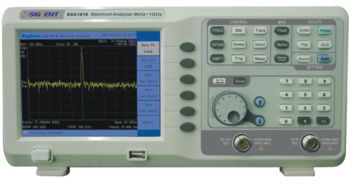

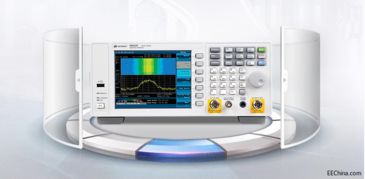

二、頻譜分析儀介紹 生產頻譜分析儀的廠家不多。我們通常所知的頻譜分析儀有惠普（現在惠普的測試設備分離出來，為安捷倫）、馬可尼、惠美以及國產的安泰信。
相比之下，惠普的頻譜分析儀性能最好，但其價格也相當可觀，早期惠美的5010頻譜分析儀比較便宜，國產的安泰5010頻譜分析儀的功能與惠美的5010差不多，其價格卻便宜得多。 下面以國產安泰5010頻譜分析儀為例進行介紹。
1.性能特點 AT5010最低能測到2.24uv，即是-100dBm。一般示波器在lmv，頻率計要在20mv以上，跟頻譜儀比相差10000倍。
如用頻率計測頻率時，有的頻率點測量很難，有的頻率點測最不準，頻率數字顯示不穩定，甚至測不出來。這主要足頻率計靈敏度問題，即信號低于20mv頻率計就無能為力了，如用示波器測量時，信號5%失真示波器看不出來，在頻譜儀上萬分之一的失真都能看出來。
但需注意的是，頻譜儀測量的是高頻信號，其高靈敏度也就決定了，要注意被測信號的幅度范圍，以免損壞高頻頭，在2.24uv-1V之間，超過其范圍應另加相應的衰減器。 AT5010頻譜分析儀頻率范圍在0.15~1000MHz(1G)，其系列還有3G、8G、12G等產品。
AT5010頻譜分析儀可同時測量多種（理論上是無數個）頻率及幅度，Y軸表示幅度，X軸表示頻率，因此能直觀的對信號的組成進行頻率幅度和信號比較，這種多對比件的測量，示波器和頻率計是無法完成的。 2.性能指標 （1）頻率 頻率范圍：0.15—1050MHz 中心頻率顯示精度：士lOOkHz 頻率顯示分辨率：lOOkHz 掃頻寬度：100kHz/格—100MHz/格 中頻帶寬（一3dB）:400kHz和20kHz 掃描速度：43Hz (2)幅度 幅度范圍：一100~+13dBm 屏幕顯示范圍：80dBm(10dB/格) 參考電平：一27-13dBm（每級10dB） 參考電平精度：±2dD 平均噪聲電平：一99dBm (3)輸入。
輸入阻抗：50n 插座：BNC 衰減器：0~40dB 輸入衰減精度：±1dDm 最大輸入電平：+10dBm、+25V(DC) 3.安泰5010頻譜分析儀功能介紹 安泰5010頻譜分析儀面板功能示意圖如圖4-4所示。 （1）聚焦旋鈕（FOCJS）：用于光點銳度調節。
（2）亮度調節旋鈕（1NTENS）：用于光點亮暗調節。 （3）電源開關（POWER）：被按下后，頻譜分析儀開始工作。
（4）軌跡旋鈕（TR）：即使有磁性（鈹膜合金）屏蔽，地球磁場對水平掃描線的影響仍不可能避免。通過軌跡旋鈕內裝的一個電位器來調整軌跡；使水平掃描線與水平刻度線基本對齊。
