安全監測監控技術知識點魏引尚(做安防監控需要知道哪些基礎知識)
1.做安防監控需要知道哪些基礎知識
安防監控基礎知識匯總 （適合新手看）一、鏡頭探析1.鏡頭的種類（根據應用場合分類） 廣角鏡頭：視角90度以上，觀察范圍較大近處圖像有變形。
標準鏡頭：視角30度左右，使用范圍較廣。 長焦鏡頭：視角20度以內，焦距可達幾十毫米或上百毫米。
變焦鏡頭：鏡頭焦距連續可變，焦距可以從廣角變到長焦，焦距越長則成像越大。 針孔鏡頭：用于隱蔽觀察，經常被安裝在如天花板或墻壁等地方。
2.被攝物體的大小、距離與焦距的關系 假設被攝物體的寬度和高度分別為w.h，被攝物體與鏡頭間的距離為l，鏡頭的焦距為f。3.相對孔徑 為了控制通過鏡頭的光通量的大小，在鏡頭的后部均設置了光圈。
假定光圈的有效孔徑為d，由于光線折射的關系，鏡光實際有效的有效孔徑為d，比d大，d與焦距f之比定義為相對孔徑a，即a=d/f，鏡頭的相對孔徑?jīng)Q定被攝像的照度，像的照度與鏡頭的相對孔徑的倒數來表示鏡頭光圈的大小。f值越小，光圈越大，到達ccd芯片的光通量就越大。
所以在焦距f相同的情況下，f值越小，表示鏡頭越好。4.鏡頭的焦距 1）定焦距：焦距固定不變，可分為有光圈和無光圈兩種。
有光圈：鏡頭光圈的大小可以調節。根據環境江照的變化，應相應調節光圈的大小。
光圈的大小可以通過手動或自動調節，人為手工調節光圈的，稱為手動光圈。鏡頭自帶微型電機自動調整光圈的，稱為自動光圈。
無光圈：即定光圈，其通光量是固定不變的。主要用于光源恒定或攝像機自帶電子快門的情況。
2）變焦距：焦距可以根據需要進行調整，使被攝物體的圖像放大或縮小。 常用的變焦鏡頭為六倍、十售變焦。
三可變和二可變鏡頭 三可變鏡頭：可調焦距、調聚焦、調光圈。 二可變鏡頭：可調焦調、調聚焦、自動光圈。
5.先配鏡頭原則 為了獲得預期的攝像效果，在選配鏡頭時，應著重注意六個基本要素： a）被攝物體的大小 b）被攝物體的細節尺寸 c）物距 d）焦距 e)ccd攝像機靶面的尺寸 f）鏡頭及攝像系統的分辨率操作步驟：* 移開鏡頭防尖裝置，連接上鏡頭。* 如果使用cs鏡頭，請降下c圈（5mm），然后鎖住cs鏡頭裝置。
* c型鏡頭可直接安裝使用。* 連接視頻輸出至監視器或其它設備。
* 插上dc12v電源/ac220v * 檢查led是否亮。* 當圖像一旦模糊時，請調整鏡頭焦距。
二、監控系統設備介紹①云臺 在前面的介紹中我們常提到云臺，但有的人對它沒有什么感性認識，其實云臺就是兩個交流電組成的安裝平臺，可以水平和垂直的運動。我們所說的云臺區別于照相器材中的云臺，照相器材的云臺一般來說只是一個三腳架，只能通過手來調節方位；而監控系統所說的云臺是通過控制系統在遠端可以控制其轉動方向的。
云臺有多種類型： 按使用環境分為室內型和室外型，主要區別是室外型密封性能好，防水、防塵，負載大。 按安裝方式分為側裝和吊裝，即云臺是安裝在天花板上還是安裝在墻壁上。
按外形分為普通型和球型，球型云臺是把云臺安置在一個半球形、球形防護罩中，除了防止灰塵干擾圖像外，還隱蔽、美觀、快速。 在挑選云臺時要考慮安裝環境、安裝方式、工作電壓、負載大小，也要考慮性能價格比和外型是否美觀。
②支架 如果攝像機只是固定監控某個位置不需要轉動，那么只用攝像機支架就可以滿足要求了。普通攝像機支架安裝簡單，價格低廉，而且種類繁多。
普通支架有短的、長的、直的、彎的，根據不同的要求選擇不同的型號。室外支架主要考慮負載能力是否合乎要求，再有就是安裝位置，因為從實踐中我們發現，很多室外攝像機安裝位置特殊，有的安裝在電線桿上，有的立于塔吊上，有的安裝在鐵架上……由于種種原因，現有的支架可能難以滿足要求，需要另外加工或改進，這里就不再多說了。
③防護罩 防護罩也是監控系統中最常用的設備之一，主要分為室內和室外兩種。室內防護罩主要區別是體積大小，外形是否美觀，表面處理是否合格。
功能主要是防塵、防破壞。 室外防護罩密封性能一定要好，保證雨水不能進入防護罩內部侵蝕攝像機。
有的室外防護罩還帶有排風扇、加熱板、雨刮器，可以更好的保護設備。當天氣太熱時，排風扇自動工作；太冷時加熱板自動工作；當防護罩玻璃上有雨水時，可以通過控制系統啟動雨刮器。
挑選防護罩時先看整體結構，安裝孔越少越利于防水，再看內部線路是否便于聯接，最后還要考慮外觀、重量、安裝座等等。④監視器 監視器是監控系統的標準輸出，有了監視器我們才能觀看前端送過來的圖像。
監視器分彩色、黑白兩，尺寸有9、10、12、14、15、17、21英寸等，常用的是14英寸。 監視器也有分辨率，同攝像機一樣用線數表示，實際使用時一般要求監視器線數要與攝像機匹配。
另外，有些監視器還有音頻輸入、s-video輸入、rgb分量輸入等，除了音頻輸入監控系統用到外，其余功能大部分用于圖像處理工作，在此不作介紹。 ⑤視頻放大器 當視頻傳輸距離比較遠時，最好采用線徑較粗的視頻線，同時可以在線路內增加視頻放大器增強信號強度達到遠距離傳輸目的。
視頻放大器可以增強視頻的亮度、色度和同步信號，但線路內干擾信號也會被放大，另外，回路中不能串接太多視頻放。
2.急需監控系統知識
一、閉路監控系統組成 典型的電視監控系統主要由前端設備和后端設備這兩大部分組成。
其中后端設備可進一步分為中心控制設備和分控制設備。前、后端設備有多種構成方式，它們之間的聯系（也可稱作傳輸系統）可通過電纜、光纖或微波等多種方式來實現。
電視監控系統由攝像機部分（有時還有麥克）、傳輸部分、控制部分以及顯示和記錄部分四大塊組成。在每一部分中，又含有更加具體的設備或部件。
1. 1 主要設備1. 1. 1 攝像部分 攝像部分是電視監控系統的前沿部分，是整個系統的“眼睛”。它布置在被監視場所的某一位置上，使其視場角能覆蓋整個被監視的各個部位。
有時，被監視場所面積較大，為了節省攝像機所用的數量、簡化傳輸系統及控制與顯示系統，在攝像機上加裝電動的（可遙控的）可變焦距（變倍）鏡頭，使攝像機所能觀察的距離更遠、更清楚；有時還把攝像機安裝在電動云臺上，通過控制臺的控制，可以使云臺帶動攝像機進行水平和垂直方向的轉動，從而使攝像機能覆蓋的角度、面積更大。總之，攝像機就像整個系統的眼睛一樣，把它監視的內容變?yōu)閳D像信號，傳送給控制中心的監視器上。
由于攝像部分是系統的最前端，并且被監視場所的情況是由它變成圖像信號傳送到控制中心的監視器上，所以從整個系統來講，攝像部分是系統的原始信號源。因此，攝像部分的好壞以及它產生的圖像信號的質量將影響著整個系統的質量。
從系統噪聲計算理論的角度來講，影響系統噪聲的最大因素是系統中的第一級的輸出（在這里即為攝像機的圖像信號輸出）信號信噪比的情況。所以，認真選擇和處理攝像部分是至關重要的。
如果攝像機輸出的圖像信號經過傳輸部分、控制部分之后到達監視器上，那么到達監視器上的圖像信號信噪比將下降，這是由于傳輸及控制部分的線路、放大器、切換器、等又引入了噪聲的緣故。 除了上述的有關討論之外，對于攝像部分來說，在某些情況下，特別是在室外應用的情況下，為了防塵、防雨、抗高低溫、抗腐蝕等，對攝像機及其鏡頭還應加裝專門的防護罩，甚至對云臺也要有相應的防護措施。
1. 1. 2 傳輸部分 傳輸部分就是系統的圖像信號通路。一般來說，傳輸部分單指的是傳輸圖像信號。
但是，由于某些系統中除圖像外，還要傳輸聲音信號，同時，由于需要有控制中心通過控制臺對攝像機、鏡頭、云臺、防護罩等進行控制，因而在傳輸系統中還包含有控制信號的傳輸，所以我們這里所講的傳輸部分，通常是指所有要傳輸?shù)男盘栃纬傻膫鬏斚到y(tǒng)的總和。 如前所述，傳輸部分主要傳輸?shù)膬?nèi)容是圖像信號。
因此重點研究圖像信號的傳輸方式及傳輸中有關問題是非常重要的。對圖像信號的傳輸，重點要求是在圖像信號經過傳輸系統后，不產生明顯的噪聲、失真（色度信號與亮度信號均不產生明顯的失真），保證原始圖像信號（從攝像機輸出的圖像信號）的清晰度和灰度等級沒有明顯下降等等。
這就要求傳輸系統在衰減方面、引入噪聲方面、幅頻特性和相頻特性方面有良好的性能。 在傳輸方式上，目前電視監控系統多半采用視頻基帶傳輸方式。
如果在攝像機距離控制中心較遠的情況下，也有采用射頻傳輸方式或光纖傳輸方式。對以上這些不同的傳輸方式，所使用的傳輸部件及傳輸線路都有較大的不同。
1. 1. 3 控制部分 控制部分是整個系統的“心臟”和“大腦”，是實現整個系統功能的指揮中心?？刂撇糠种饕煽偪刂婆_（有些系統還設有副控制臺）組成。
總控制臺中主要的功能有：視頻信號放大與分配、圖像信號的較正與補償、圖像信號的切換、圖像信號（或包括聲音信號）的記錄、攝像機及其輔助部件（如鏡頭、云臺、防護罩等）的控制（遙控）等等。在上述的各部分中，對圖像質量影響最大的是放大與與分配、較正與補償、圖像信號的切換三部分。
在某些攝像機距離控制中心很近、或?qū)φ麄€系統指標要求不高的情況下，在總控制臺中往往不設較正與補償部分。但對某些距離較遠，或由于傳輸方式的要求等原因，校正與補償是非常重要的。
因為圖像信號經過傳輸之后，往往其幅頻特性（由于不同頻率成分到達總控制臺時，衰減是不同的，因而造成圖像信號不同頻率成分的幅度不同，此稱為幅頻特性）、相頻特性（不同頻率的圖像信號通過傳輸部分后產生的相移不同，此稱為相頻特性）無法絕對保證指標的要求，所以在控制臺上要對傳輸過來的圖像信號進行幅頻和相頻的校正與補償。經過校正與補償?shù)膱D像信號，再經過分配和放大，進入視頻切換部分，然后送到監視器上。
總控制臺的另一個重要方面是能對攝像機、鏡頭、云臺、防護罩等進行遙控，以完成對被監視的場所全面、詳細的監視或跟蹤監視?？偪刂婆_上設有的錄像機，可以隨時把發生情況的被監視場所的圖像記錄下來，以便事后備查或作為重要依據。
目前，有些控制臺上高設有一臺或兩臺“長延時錄像機”，這種錄像機可用一盤60分鐘帶長的錄像帶記錄長達幾天時間的圖像信號，這樣就可以對某些非常重要的被監視場所的圖像連續記錄，而不必使用大量的錄像帶。還有的總控制臺上設有“多畫面分割器”，如四畫面、九畫面、十六畫面等等。
也就是說，。

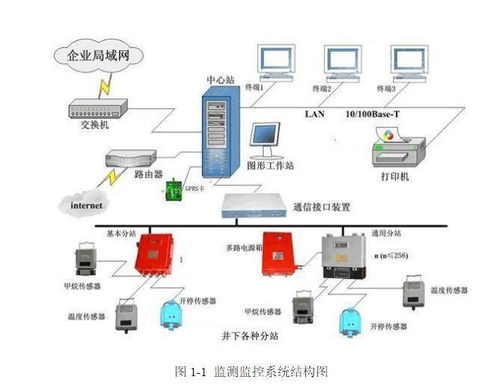

3.礦井安全監測監控系統必須具備哪些功能
(1)開機自檢和本機初始化功能；
(2)通信測試功能；
(3)分站具有自動控制功能（實現斷電儀功能、風電瓦斯鎖閉功能、瓦斯管道監測功能和一般的環境監測功能等）；
(4)死機自復位功能，且可以通知中心站；
(5)接收地面中心站初始化本分站參數設置功能（如傳感器配接通道號、量程、斷電點、報警上限和報警下限等）；
(6)分站自動識別配接傳感器類型（電壓型、電流型或頻率型等）；
(7)分站自身具備超限報警功能；
(8)分站接收中心站對本分站指定通道輸出控制繼電器實施手控操作功能和異地斷電功能。
擴展資料
國內生產和用于煤礦監測監控系統的傳感器主要有瓦斯、一氧化碳、風速、負壓、溫度、煤倉煤位、水倉水位、電流、電壓和有功功率等模擬量傳感器，以及機電設備開停、機電設備饋電狀態、風門開關狀態等開關量傳感器。
以上傳感器的開發和應用基本滿足了煤礦安全生產監測監控的需要，但國產傳感器在使用壽命、調校周期、穩定性和可靠性方面與國外同類產品相比還有很大差距，某些傳感器（如瓦斯傳感器）的穩定性還不能滿足用戶的需要。
煤礦井下使用的控制器主要是指各種規格的斷電儀，其主體是由繼電器構成，該斷電儀的壽命長，可靠性高。
煤礦安全生產監測裝置種類很多，一般分為便攜式檢測裝置和系統式檢測裝置。便攜式檢測裝置以其質量輕、便于攜帶等特點，被廣泛應用于煤礦中。
煤礦用便攜式檢測裝置主要用來檢測甲烷、一氧化碳、氧氣、硫化氫等，最為常用的是便攜式甲烷檢測報警儀。
參考資料來源：百度百科-煤礦安全監控系統
4.危險化學品單位應按照哪些要求建立安全監測監控體系完善措施
危險化學品單位應當根據構成重大危險源的危險化學品種類、數量、生產、使 用 工 藝 （方式）或者相關設備、設施等實際情況，按照下列要求建立健全安全監測監控體系，完善控制措施：（ 1 ） 重大危險源配備溫度、壓力、液位、流量、組分等信息的不間斷采集和監測系統以及可燃?xì)怏w和有毒有害氣體泄漏檢測報警裝置 ，并具備信息遠傳、連續記錄、事故預警、信息存儲等功能；一級或者二級重大危險源，具備緊急停車功能。
記錄的電子數據的保存時間不少于30天。（ 2 ） 重大危險源的化工生產裝置裝備滿足安全生產要求的自動化控制系統；一級或者二級重大危險源，裝備緊急停車系統。
（ 3 ） 對重大危險源中的毒性氣體、劇毒液體和易燃?xì)怏w等重點設施 ，設置緊急切斷裝置；毒性氣體的設施，設置泄漏物緊急處置裝置。 涉及毒性氣體、液化氣體、劇毒液體的一級或者二級重大危險源 ，配備獨立的安全儀表系統（SIS）。
( 4 ) 重大危險源中儲存劇毒物質的場所或者設施，設置視頻監控系統。（ 5 ） 安全監測監控系統符合國家標準或者行業標準的規定。
