混凝土實體強(qiáng)度檢測方法(混凝土強(qiáng)度檢測方法)
1.混凝土強(qiáng)度檢測方法有哪些
第一、砼抗壓強(qiáng)度
測定砼抗壓強(qiáng)度是評定砼品質(zhì)的主要指標(biāo)。目前，砼抗壓強(qiáng)度試件以邊長為150mm的正立方體為標(biāo)準(zhǔn)試件，砼強(qiáng)度以該試件標(biāo)準(zhǔn)養(yǎng)護(hù)到28天，按規(guī)定方法測得的強(qiáng)度為準(zhǔn)。
砼立方體試件抗壓強(qiáng)度計算： R=P/A
其中：R—砼抗壓強(qiáng)度（MPa） P—極限荷載（N） A—受壓面積（mm2）
注：①以3個試件測值的算術(shù)平均值為測定值。如任一個測值與中間值的差值超過中間值的15%，則取中間值為測定值；如有兩個測值與中間值的差值均超過上述規(guī)定時，則該組試驗結(jié)果無效。②結(jié)果計算至0.1MPa。③非標(biāo)準(zhǔn)試件的抗壓強(qiáng)度應(yīng)乘以尺寸換算系數(shù)。
第二、砼抗折（抗彎拉）強(qiáng)度
測定砼抗（抗彎拉）極限強(qiáng)度，是為了提供水泥砼路面設(shè)計參數(shù)，檢查水泥砼路面施工品質(zhì)和確定抗折彈性模量試驗加荷標(biāo)準(zhǔn)。
水泥砼抗折強(qiáng)度是以150mm*150mm*550mm的梁形試件，在標(biāo)準(zhǔn)養(yǎng)護(hù)條件下，達(dá)到規(guī)定齡期后，在凈跨450mm，雙支點荷載作用下的彎拉破壞，并按規(guī)定的計算方法得到的強(qiáng)度值。
砼抗折強(qiáng)度計算： Rb=PL/bha
其中：Rb—抗折強(qiáng)度（MPa）; P—極限荷載（N）; L—支座間距（L=450mm）;b—試件寬度（mm）; h—試件高度（mm）。
注：①如斷面位于加荷點外側(cè)，則該試件之結(jié)果無效；如兩根試件無效，則該組結(jié)果作廢。斷面位置在試件斷塊短邊一側(cè)的底面中軸線上量得。②以3個試件測值的算術(shù)平均值為測定值。如任一個測值與中間值的差值超過中間值的15%，則取中間值為測定值；如有兩個測值與中間值的差值均超過上述規(guī)定時，則該組試驗結(jié)果無效。③結(jié)果計算至0.01MPa。④采用100mm*100mm*400mm非標(biāo)準(zhǔn)試件時，所取得的抗折強(qiáng)度值應(yīng)乘以尺寸換算系是0.85。
第三、砼芯樣的鉆取和強(qiáng)度檢測方法
從水泥砼結(jié)構(gòu)物中（如水泥砼路面板和砼灌注樁、柱等）鉆取和檢查芯樣，測定芯樣的劈裂抗拉強(qiáng)度或拉壓強(qiáng)度，作為評定結(jié)構(gòu)的主要品質(zhì)指標(biāo)。
水泥砼路面強(qiáng)度的控制指標(biāo)是彎拉或劈裂強(qiáng)度。由于彎拉強(qiáng)度試件成型及試驗過程比較麻煩，現(xiàn)多用劈裂強(qiáng)度來代替。需要強(qiáng)調(diào)的一點是快速無破損方法與傳統(tǒng)的鉆芯試驗方法比較，有其較大的優(yōu)勢，但不能代替鉆芯的彎拉強(qiáng)度試驗結(jié)果，也不能代替試驗室標(biāo)準(zhǔn)條件下的彎拉強(qiáng)度，不適用于作為仲裁試驗或工程驗收的最終依據(jù)。
(1)芯樣的鉆取：
a、鉆取位置：在鉆取前應(yīng)考慮由于鉆芯可能導(dǎo)致對結(jié)構(gòu)的不利影響，應(yīng)盡可能避免在靠近砼構(gòu)件的接縫或邊緣處鉆取，且基本上不應(yīng)帶有鋼筋。
b、芯樣尺寸：芯樣直徑應(yīng)為砼所有集料最大粒徑的3倍，一般為150±10mm，或100±10mm，對于路面工程，芯樣長度應(yīng)與路面厚度相等。
c、標(biāo)記：鉆出后的每個芯樣應(yīng)立即清楚地用油漆等到標(biāo)上記號，并記錄芯樣在砼結(jié)構(gòu)中的位置。
(2)芯樣的檢查：每個芯樣應(yīng)詳細(xì)描述有關(guān)裂縫、接縫、分層、麻面或離析等不均勻性。必要時應(yīng)記錄集料的最大粒徑、形狀及種類，粗細(xì)集料的比例與級配。檢查并記錄存在的氣孔，氣孔的位置，尺寸與分布情況，必要時應(yīng)拍下照片。
(3)芯樣的測量：
a、平均直徑dm，在芯樣的中間及兩個1/4處按垂直議方向測量三對數(shù)值確定芯樣的平均直徑dm，精確至1.0mm。
b、平均長度Lm，取芯樣直徑兩端側(cè)面測定鉆取后芯樣的長度及端面加工后的長度，其尺寸差應(yīng)在0.25mm之內(nèi)，取平均值作為試件平均長度Lm，精確至1.0mm。
(4)試件的制作
a、抗壓試驗用的試件長度（端面加工后）不應(yīng)少于直徑的0.95倍，也不應(yīng)大于直徑的2.1倍。
b、試件兩端平面應(yīng)與它們軸線垂直，誤差不應(yīng)大于±1°，端面凹凸每100mm不超過0.05mm，承壓線凹凸不應(yīng)大于0.25mm。必要時應(yīng)磨平或用抹頂?shù)确椒ㄌ幚怼?/p>
c、試驗前試件應(yīng)在20+2℃的水中浸泡40h，從水中取出后立即進(jìn)行試驗。
(5)強(qiáng)度計算
a、抗壓強(qiáng)度： Rc=P/A=4P/πDm
式中：Rc—砼芯樣抗壓強(qiáng)度（MPa）;P—極限荷載（N）;A—受壓面積（mm2）;Dm—芯樣截面的平均直徑（mm）。
b、劈裂強(qiáng)度： Ra=2P/πA=2P/πDm*Lm
式中：Ra—砼芯樣劈裂抗拉強(qiáng)度（MPa）;P—極限荷載（N）;A—受壓面積（mm2）;Dm—芯樣截面的平均直徑（mm）;Lm—芯樣平均長度（mm）。
2.混凝土強(qiáng)度實體檢驗要點有哪些
10.1 結(jié)構(gòu)實體檢驗10.1.1 對涉及混凝土結(jié)構(gòu)安全的重要部位，應(yīng)進(jìn)行結(jié)構(gòu)實體檢驗，結(jié)構(gòu)實體檢驗應(yīng)在監(jiān)理工程師（建設(shè)單位項目專業(yè)技術(shù)負(fù)責(zé)人）見證下，由施工項目技術(shù)負(fù)責(zé)人組織實施，承擔(dān)結(jié)構(gòu)實體檢驗的試驗室應(yīng)具有相應(yīng)的資質(zhì)。
10.1.2 結(jié)構(gòu)實體檢驗的內(nèi)容應(yīng)包括混凝土強(qiáng)度、鋼筋保護(hù)層厚度以及工程合同約定的項目，必要時可檢驗其他項目。10.1.3 對混凝土強(qiáng)度的檢驗，應(yīng)以在混凝土澆筑地點制備，并與結(jié)構(gòu)實體同條件養(yǎng)護(hù)的試件強(qiáng)度為依據(jù)，混凝土強(qiáng)度檢驗，用同條件養(yǎng)護(hù)試件的留置養(yǎng)護(hù)和強(qiáng)度代表值應(yīng)符合本規(guī)范附錄D 的規(guī)定，對混凝土強(qiáng)度的檢驗也可根據(jù)合同的約定，采用非破損或局部破損的檢測方法，按國家現(xiàn)行有關(guān)標(biāo)準(zhǔn)的規(guī)定進(jìn)行10.1.4 當(dāng)同條件養(yǎng)護(hù)試件強(qiáng)度的檢驗結(jié)果符合現(xiàn)行國家標(biāo)準(zhǔn)《混凝土強(qiáng)度檢驗評定標(biāo)準(zhǔn)》GBJ 107 的有關(guān)規(guī)定時，混凝土強(qiáng)度應(yīng)判為合格。
10.1.5 對鋼筋保護(hù)層、厚度的檢驗，抽樣數(shù)量、檢驗方法、允許偏差和合格條件應(yīng)符合本規(guī)范附錄E 的規(guī)定。10.1.6 當(dāng)未能取得同條件養(yǎng)護(hù)試件強(qiáng)度，同條件養(yǎng)護(hù)試件強(qiáng)度被判為不合格或鋼筋保護(hù)層厚度不滿足要求時，應(yīng)委托具有相應(yīng)資質(zhì)等級的檢測機(jī)構(gòu)，按國家有關(guān)標(biāo)準(zhǔn)的規(guī)定進(jìn)行檢測。
3.砼強(qiáng)度檢測的方法有哪些
混凝土抗壓強(qiáng)度的檢測方法分為兩種：一種為破損性檢測方法，另一種為非破損性檢測。
詳細(xì)的說下，
破損性檢測方法是傳統(tǒng)的檢測方法，是將混凝土試件按規(guī)定方法破壞后，檢測其強(qiáng)度的方法。這種方法就是試驗機(jī)將試件破壞，用壓力機(jī)檢測混凝土抗壓強(qiáng)度就是這種方法。
無損檢測方法不對混凝土試件或者構(gòu)件造成傷害，而是通過側(cè)面的方法來檢測混凝土強(qiáng)度，通常這種方法在檢測前要做一系列的準(zhǔn)備工作。
以上觀點有不足之處敬請指出
4.現(xiàn)場混凝土強(qiáng)度檢測常用的有哪幾種,簡要概括實驗步驟
混凝土是建筑工程的最主要材料，決定著工程的質(zhì)量，強(qiáng)度又是決定混凝土其它性能的基礎(chǔ)，是混凝土最主要的的性能。
檢測混凝土強(qiáng)度的方法很多，有試塊法、回彈法、超聲法、鉆芯法、拔出法，各種方法各有特點。 1、試塊法，是施工時把拌制好的混凝土倒入規(guī)定的立方體試模內(nèi)，經(jīng)震動或插搗成型，按規(guī)定的溫度及濕度進(jìn)行養(yǎng)護(hù)28天后，進(jìn)行試壓強(qiáng)度試驗，以150mm立方體試件為標(biāo)準(zhǔn)件，100mm和200mm立方體試件按規(guī)定的尺寸折算系數(shù)進(jìn)行換算。
混凝土試塊在一定程度上反映了混凝土實體的強(qiáng)度，也是混凝土質(zhì)量評定的主要依據(jù)，是一種最常見最基本的檢測方法，也是最直觀最經(jīng)濟(jì)的方法。 優(yōu)點：通過試驗可以直接了解混凝土本身的強(qiáng)度，在施工中，在見證條件下制作的同條件養(yǎng)護(hù)試塊，等效養(yǎng)護(hù)試壓結(jié)果，經(jīng)換算可作為結(jié)構(gòu)實體強(qiáng)度等級的復(fù)驗依據(jù)，這一方法在大量的結(jié)構(gòu)質(zhì)量驗收檢驗中占據(jù)了主導(dǎo)地位。
缺點：試塊法能直接反映出混凝土本身的強(qiáng)度，但對于施工后的質(zhì)量無法真實反映，有時試塊是合格了，但混凝土實體質(zhì)量跟施工單位的水平、方法及工作態(tài)度有很大關(guān)系，質(zhì)量如何很難確定，導(dǎo)致存在一定的質(zhì)量安全隱患，另一方面，如果試塊制作馬虎，養(yǎng)護(hù)不規(guī)范，容易導(dǎo)致試塊質(zhì)量不合格，而實際上混凝土質(zhì)量強(qiáng)度是滿足要求的，從而導(dǎo)致不必要的麻煩。所以工地上混凝土的取樣如果不是按規(guī)定的數(shù)量隨機(jī)抽取，而是根據(jù)混凝土攪拌質(zhì)量的好壞來取，質(zhì)量好的時候才取樣，所取的樣品就沒有代表性，不能真實反映混凝土的質(zhì)量情況。
2、鉆芯法，是在有代表性的混凝土結(jié)構(gòu)上用金鋼石鉆頭鉆取芯樣，經(jīng)過加工，兩端鋸切、磨平或補(bǔ)平后，制作成圓柱體進(jìn)行抗壓強(qiáng)度測定。構(gòu)件齡期不少于14天、強(qiáng)度不低于10Mpa的混凝土都可采用鉆芯法檢測其強(qiáng)度，但由于取芯后會對結(jié)構(gòu)造成一定的損傷，特別是抽到結(jié)構(gòu)的鋼筋損傷會更大，因此，對于重要部位的結(jié)構(gòu)構(gòu)件，應(yīng)征得設(shè)計方的復(fù)核同意，方可進(jìn)行抽芯。
取芯的部位、數(shù)量也要有具體的規(guī)定。 優(yōu)點：鉆芯法是一種直接可靠，直接反映構(gòu)件混凝土實際情況的局部破損檢測方法，對于無損檢測法很難準(zhǔn)確測定的各種強(qiáng)度等級的混凝土強(qiáng)度，鉆芯法可以比較準(zhǔn)確地測定其強(qiáng)度。
此外，從抽出的芯樣部分可以直接觀察到該構(gòu)件內(nèi)部混凝土實際情況，如骨料分布、蜂窩氣孔、裂縫等。 缺點：勞動強(qiáng)度大，取樣工藝要求嚴(yán)格，芯樣加工要求高，兩端面平整度及跟柱邊垂直度要求很高，如果不平整會造成強(qiáng)度偏低，另外對結(jié)構(gòu)構(gòu)件會造成局部損傷，檢測費(fèi)用較高，構(gòu)件鋼筋太密也無法抽取。

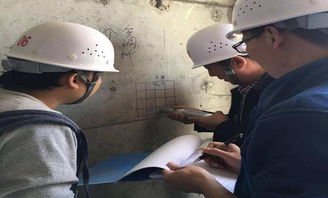

3、回彈法，通過回彈儀測定混凝土表面硬度，再結(jié)合混凝土的碳化深度繼而推斷其抗壓強(qiáng)度。回彈儀測定的回彈值是混凝土表面的硬度，材料的硬度又跟材料的強(qiáng)度有關(guān)，從而建立回彈值跟強(qiáng)度的專用測強(qiáng)曲線來推斷強(qiáng)度值。
采用回彈法進(jìn)行檢時，其檢測面應(yīng)為原狀混凝土面，并應(yīng)平整、清潔，不應(yīng)有疏松層、浮漿、麻面，必要時用砂輪清除疏松層和雜物，且不應(yīng)有殘留的粉末或碎屑 優(yōu)點：使用簡單、靈活，測試速度快和檢驗費(fèi)用低，檢測人員到現(xiàn)場隨機(jī) 抽取檢測，及時掌握混凝土的真實強(qiáng)度及澆筑的整體水平。 缺點：其精度相對較差，需借助一定的測強(qiáng)曲線，當(dāng)混凝土表面與內(nèi)部質(zhì)量有明顯差異，如遭受化學(xué)腐蝕或火災(zāi)，硬化期間遭受凍傷等，則不能用此方法。
4、超聲檢測法 超聲檢測法由于超聲檢測能對混凝土內(nèi)部空洞、不密實區(qū)的位置和范圍、裂縫深度、表面損傷層厚度、不同時間澆筑的混凝土結(jié)合的質(zhì)量和混凝土勻質(zhì)性做出比較準(zhǔn)確的判定，而這正是其他檢測方法所無法做到的，所以，該法在工程檢測中得到了廣泛的應(yīng)用。當(dāng)采用超聲法測強(qiáng)時，由于影響聲速的因素很多，如水泥品種、水泥用量、含砂率，粗骨料品種和最大粒徑、含水率、齡期等，當(dāng)所用材料、含水率和齡期不同時，傳播速度與混凝土的強(qiáng)度關(guān)系將有很大不同，因此用超聲法很難準(zhǔn)確地測定混凝土的強(qiáng)度，目前通常是將超聲法和回彈法綜合在一起來測定混凝土的強(qiáng)度，即所謂超聲回彈綜合法（單一的超聲法主要還是檢測混凝土的勻質(zhì)性）。
按照《超聲回彈綜合法檢測混凝土強(qiáng)度技術(shù)規(guī)程》（超聲回彈法）測得的混凝土強(qiáng)度比混凝土的實際強(qiáng)度小，但其規(guī)律比較明顯，且離散性較小，說明這種方法還是比較可靠的，但需要根據(jù)各地區(qū)的混凝土所用材料及環(huán)境條件建立相應(yīng)的測強(qiáng)曲線。 5、后裝拔出法 拔出法已被很多國家采用，并已有相應(yīng)的試驗標(biāo)準(zhǔn)。
后裝拔出法檢測混凝土強(qiáng)度，系指在已硬化的混凝土表面鉆孔、磨槽、嵌入錨固件并安裝拔出儀進(jìn)行拔出試驗，測定極限拔出力，根據(jù)預(yù)先建立的拔出力與混凝土強(qiáng)度之間的相關(guān)關(guān)系檢測混凝土強(qiáng)度。被檢測混凝土的強(qiáng)度不應(yīng)低于10.0MPa。
《后裝拔出法檢測混凝土強(qiáng)度技術(shù)規(guī)程》（CECS69-1994）中規(guī)定當(dāng)對結(jié)構(gòu)或構(gòu)件的混凝土強(qiáng)度有懷疑時，或舊結(jié)構(gòu)混凝土強(qiáng)度需要檢測時，可按后裝拔出法進(jìn)行檢測，檢測結(jié)果可作為評價混凝土質(zhì)量的一個主要依據(jù)。具有如下特點：（1）拔出法是工程中檢測結(jié)構(gòu)混凝土強(qiáng)度的有效方法，優(yōu)點明顯。
（2）中、高強(qiáng)度混凝土的拔出法檢測中，選擇環(huán)。
5.混凝土結(jié)構(gòu)中工程結(jié)構(gòu)實體混凝土強(qiáng)度如何檢驗
混凝土的抗壓強(qiáng)度是通過試驗得出的，我國最新標(biāo)準(zhǔn)C60強(qiáng)度以下的采用邊長為150mm的立方體試件作為混凝土抗壓強(qiáng)度的標(biāo)準(zhǔn)尺寸試件。
按照《普通混凝土力學(xué)性能試驗方法標(biāo)準(zhǔn)》GB/T50081-2002，制作邊長為150mm的立方體在標(biāo)準(zhǔn)養(yǎng)護(hù)（溫度20±2℃、相對濕度在95%以上）條件下，養(yǎng)護(hù)至28d齡期，用標(biāo)準(zhǔn)試驗方法測得的極限抗壓強(qiáng)度，稱為混凝土標(biāo)準(zhǔn)立方體抗壓強(qiáng)度，以fcu,k表示。
按照GB50010-2010《混凝土結(jié)構(gòu)設(shè)計規(guī)范》規(guī)定，在立方體極限抗壓強(qiáng)度總體分布中，具有95%強(qiáng)度保證率的立方體試件抗壓強(qiáng)度，稱為混凝土立方體抗壓強(qiáng)度標(biāo)準(zhǔn)值（以MPa計），用fcu,k表示。
依照標(biāo)準(zhǔn)實驗方法測得的具有95%保證率的抗壓強(qiáng)度作為混凝土強(qiáng)度等級。
擴(kuò)展資料
影響混凝土抗壓強(qiáng)度的主要因素是水泥強(qiáng)度和水灰比，要控制好混凝土質(zhì)量，最重要的是控制好水泥質(zhì)量和混凝土的水灰比兩個主要環(huán)節(jié)。此外，影響混凝土強(qiáng)度還有其它不可忽視的因素。
粗骨料對混凝土強(qiáng)度也有一定影響，所以，工程開工時，首先由技術(shù)負(fù)責(zé)人現(xiàn)場確定粗骨料，當(dāng)石質(zhì)強(qiáng)度相等時，碎石表面比卵石表面粗糙，它與水泥砂漿的粘結(jié)性比卵石強(qiáng)，當(dāng)水灰比相等或配合比相同時，兩種材料配制的混凝土，碎石的混凝土強(qiáng)度比卵石高。
因此一般對混凝土的粗骨料粒徑控制與不同的工程部位相適應(yīng)；細(xì)骨料品種對混凝土強(qiáng)度影響程度比粗骨料小，但砂的質(zhì)量對混凝土質(zhì)量也有一定的影響，施工中，嚴(yán)格控制砂的含泥量在3%以內(nèi)，因此，砂石質(zhì)量必須符合混凝土各標(biāo)號用砂石質(zhì)量標(biāo)準(zhǔn)的要求。
參考資料來源：百度百科-混凝土強(qiáng)度等級
6.混凝土抗壓強(qiáng)度試驗有幾種方法
轉(zhuǎn)的 1 回彈法回彈法是以在混凝土結(jié)構(gòu)或構(gòu)件上測得的回彈值和碳化深度來評定混凝土結(jié)構(gòu)或構(gòu)件強(qiáng)度的一種方法，它不會對結(jié)構(gòu)或構(gòu)件的力學(xué)性質(zhì)和承載能力產(chǎn)生不利影響，在工程上已得到廣泛應(yīng)用。
2 超聲波法超聲波法檢測混凝土常用的頻率為20~250kHz，它既可用于檢測混凝土強(qiáng)度，也可用于檢測混凝土缺陷。3 超聲回彈綜合法回彈法只能測得混凝土表層的強(qiáng)度，內(nèi)部情況卻無法得知，當(dāng)混凝土的強(qiáng)度較低時，其塑性變形較大，此時回彈值與混凝土表層強(qiáng)度之間的變化關(guān)系不太明顯；超聲波在混凝土中的傳播速度可以反映混凝土內(nèi)部的強(qiáng)度變化，但對強(qiáng)度較高的混凝土，波速隨強(qiáng)度的變化不太明顯。
如將以上兩種方法結(jié)合，互相取長補(bǔ)短，通過實驗建立超聲波波速—回彈值—混凝土強(qiáng)度之間的相關(guān)關(guān)系，用雙參數(shù)來評定混凝土的強(qiáng)度，即為超聲回彈綜合法。 實踐表明該法是一種較為成熟、可靠的混凝土強(qiáng)度檢測方法。
4 雷達(dá)法鋼筋混凝土雷達(dá)多采用1GHz 及以上的電磁波，可探測結(jié)構(gòu)及構(gòu)件混凝土中鋼筋的位置、保護(hù)層的厚度以及孔洞、酥松層、裂縫等缺陷。它首先向混凝土發(fā)射電磁波，當(dāng)遇到電磁性質(zhì)不同的缺陷或鋼筋時，將產(chǎn)生反射電磁波，接收此反射電磁波可得到一波形圖，據(jù)此波形圖可得知混凝土內(nèi)部缺陷的狀況及鋼筋的位置等。
雷達(dá)法主要是根據(jù)混凝土內(nèi)部介質(zhì)之間電磁性質(zhì)的差異來工作的，差異越大，反射波信號越強(qiáng)。 雷達(dá)法檢測混凝土其探測深度較淺，一般為20 cm 以內(nèi)，探地雷達(dá)使用較低頻率電磁波，探測深度可稍大些。
此外，該法受鋼筋低阻屏蔽作用影響較大，且儀器本身價格昂貴，故實際工程上應(yīng)用的并不多。5 沖擊回波法沖擊回波法是用一鋼珠沖擊結(jié)構(gòu)混凝土的表面，從而在混凝土內(nèi)產(chǎn)生一應(yīng)力波，當(dāng)該應(yīng)力波在混凝土內(nèi)遇到波阻抗差異界面即混凝土內(nèi)部缺陷或混凝土底面時，將產(chǎn)生反射波，接收這種反射波并進(jìn)行快速傅里葉變換（FFT）可得到其頻譜圖，頻譜圖上突出的峰值就是應(yīng)力波在混凝土內(nèi)部缺陷或混凝土底面的反射形成的，根據(jù)其峰值頻率可計算出混凝土缺陷的位置或混凝土的厚度。
由于該法采用單面測試，特別適合于只有一個測試面如路面、護(hù)坡、底板、跑道等混凝土的檢測。6 紅外成像法自然界中任何高于絕對零度（-273℃）的物體都是紅外線的輻射源，它們都向外界不斷地輻射出紅外線。
紅外線是介于可見光與微波之間的電磁波， 其波長為0.76~1000 μm， 頻率為4*1014~3*1011 Hz。 混凝土紅外線無損檢測是通過測量混凝土的熱量及熱流來判斷其質(zhì)量的一種方法。
當(dāng)混凝土內(nèi)部存在某種缺陷時，將改變混凝土的熱傳導(dǎo)，使混凝土表面的溫度場分布產(chǎn)生異常，用紅外成像儀測出表示這種異常的熱像圖，由熱像圖中異常的特征可判斷出混凝土缺陷的類型及位置特征等。這種方法屬非接觸無損檢測方法，可對檢測物進(jìn)行上下、左右的連續(xù)掃測，且白天、黑夜均可進(jìn)行，可檢測的溫度為-50~2000℃，分辨率可達(dá)0.1~0.02℃，是一種檢測精度較高、使用較方便的無損檢測方法，并具有快速、直觀、適合大面積掃測的特點，可用于檢測混凝土遭受凍害或火災(zāi)等損傷的程度以及建筑物墻體的剝離、滲漏等。
7 拔出法 拔出法用于檢測混凝土的強(qiáng)度，它是將安裝在混凝土體內(nèi)的錨固件拔出，測定其極限抗拔力，然后根據(jù)預(yù)先建立的混凝土極限拔出力與其抗壓強(qiáng)度之間的相關(guān)關(guān)系來測定混凝土強(qiáng)度的一種半破損（局部破損）檢測方法。大量實驗表明：極限拔出力與混凝土抗壓強(qiáng)度之間確實存在著某種近似線性的對應(yīng)關(guān)系，這就為該方法的應(yīng)用提供了堅實的基礎(chǔ)。
拔出法可分為預(yù)埋拔出法及后裝拔出法兩種，預(yù)埋拔出法是指預(yù)先將錨固件埋入混凝土內(nèi)的拔出法，后裝拔出法是指在已硬化的混凝土上鉆孔，然后在其上安裝錨固件的拔出法。前者主要適用于成批、連續(xù)生產(chǎn)的混凝土結(jié)構(gòu)構(gòu)件的強(qiáng)度檢測，后者可用于新、舊混凝土各種構(gòu)件的強(qiáng)度檢測。
拔出法一般不宜直接用于遭受凍害、化學(xué)腐蝕、火災(zāi)等損傷混凝土的檢測。8 鉆芯法 鉆芯法是利用專用鉆機(jī)和人造金剛石空心薄壁鉆頭，在結(jié)構(gòu)混凝土上鉆取芯樣以檢測混凝土強(qiáng)度和缺陷的一種檢測方法。
它可用于檢測混凝土的強(qiáng)度，結(jié)構(gòu)混凝土受凍、火災(zāi)損傷的深度，混凝土接縫及分層處的質(zhì)量狀況，混凝土裂縫的深度、離析、孔洞等缺陷。 該方法直觀、準(zhǔn)確、可靠，是其他無損檢測方法不可取代的一種有效方法。
鉆芯法檢測混凝土費(fèi)用較高，費(fèi)時較長，且對混凝土造成局部損傷，因而大量的鉆芯取樣往往受到限制，可利用其他無損檢測方法如超聲法與鉆芯法結(jié)合使用，以減少鉆芯數(shù)量，另一方面鉆芯法的檢測結(jié)果又可驗證其他無損檢測方法如超聲法的檢測結(jié)果，以提高其檢測的可靠性。9 超聲波CT 法超聲波具有穿透能力強(qiáng)，檢測設(shè)備簡單，操作方便等優(yōu)點，特別適合于對混凝土的檢測，尤其適合對大體積混凝土如大壩、橋墩、承臺及混凝土灌注樁的檢測。
常規(guī)的超聲波對測法及斜測法[4]可檢測混凝土內(nèi)部的缺陷，但這需要操作人員具有一定的工作經(jīng)驗，且檢測精度也不夠高，僅能得到某些測線上而非全斷面的混凝土質(zhì)量信息。 將計算機(jī)層析成像（ Computerized Tomography,。
