常見的保護電路方法(線路保護方法)

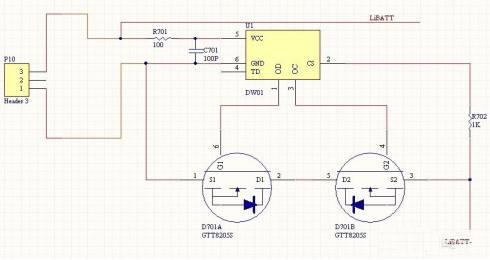

1.線路保護有哪些方法
主保護是距離保護（接地距離、相間距離），如果線路很短，定值難以整定，一般會考慮采用光纖電流差動保護作為線路的主保護，后備保護一般為零序過流保護。
保護線路原則：
1.銅鋁線不能作為高壓跌落式熔斷器的內熔絲。高壓跌落式熔斷器的內熔絲一般用銅和銀等材料制成，因?yàn)殂~和銀的電阻率很小，導電性能強，所以導線可以做細些，這樣有利于滅弧，但它們的熔點很高，可使熔斷器的熔管過熱，易于損壞。所以用銀和銅質做的熔絲，均采用人為的方法使熔絲的熔點降低，即在熔絲上焊上小錫珠或鉛珠。當熔絲加熱到錫（232℃）或鉛（327℃）的熔點時，小球珠先熔化，使熔絲中斷，中斷點所形成的電弧使熔絲朝兩邊熔化，從而保護線路或電氣設備不受過大電流的發熱而損壞。
2.10kV電壓互感器一次側熔絲熔斷后。不能用普通熔絲代替。l0kV電壓互感器常采用RN2或RN4型熔斷器做保護。其熔絲的額定電流是0.5A,1min內的熔斷電流為o.6-1.8A.這兩種熔斷器的熔管均用石英砂填充，因而具有較好的滅弧性能和較大的斷流容量（不小于1000MVA）。由于它的熔絲是采用鎳鉻絲制成，總電阻約為90Ω，因而具有限制短路電流的作用。若用普通熔絲代替，當電壓互感器因故障或其他原因使熔絲熔斷時，既不能限制短路電流，又不能熄滅電弧，很可能會燒毀設備，甚至釀成系統停電事故。所以當電壓互：感器的熔絲熔斷后，應當換用原規格的熔絲而不能用普通熔絲代替。
2.電氣控制線路中,常見的保護環節有哪些類型
電氣控制系統中保護環節有短路保護、過載保護、過電流保護、欠電壓保護、弱磁保護。
1、短路保護要求具有瞬時特性，即要求在很短時間內切斷電源。短路保護常用的方法有熔斷器保護和低壓斷路器保護。
2、過載保護是指電動機的運行電流大于其額定電流，但在1.5倍額定電流以內。引起電動機過載的原因很多，如負載的突然增加、缺相運行或電源電壓降低等。
3、過電流保護是區別于短路保護的一種電流型保護。所謂過電流是指電動機或電器元件超過其額定電流的運行狀態，一般比短路電流小，不超過6倍額定電流。
4、欠電壓保護，電動機應在一定的額定電壓下才能正常工作，電壓過高、過低或者工作過程中非人為因素的突然斷電，都可能造成生產機械損壞或人身事故。
5、弱磁保護是觸頭斷開電動機電樞回路線路接觸器線圈電路，接觸器線圈斷電釋放，接觸器主觸頭斷開電動機電樞回路，電動機斷開電源，達到保護電動機的目的。
擴展資料：
電氣控制功能：
1、自動控制功能。高壓和大電流開關設備的體積是很大的，一般都采用操作系統來控制分、合閘，特別是當設備出了故障時，需要開關自動切斷電路，要有一套自動控制的電氣操作設備，對供電設備進行自動控制。
2、保護功能。電氣設備與線路在運行過程中會發生故障，電流（或電壓）會超過設備與線路允許工作的范圍與限度，這就需要一套檢測這些故障信號并對設備和線路進行自動調整（斷開、切換等）的保護設備。
參考資料來源：搜狗百科-電氣控制系統
3.電氣控制系統中常用的保護措施有哪些
為了保證一次設備運行的可靠與安全，需要有許多輔助電氣設備為之服務，能夠?qū)崿F(xiàn)某項控制功能的若干個電器組件的組合，稱為控制回路或二次回路。這些設備要有以下功能：
(1)自動控制功能。高壓和大電流開關設備的體積是很大的，一般都采用操作系統來控制分、合閘，特別是當設備出了故障時，需要開關自動切斷電路，要有一套自動控制的電氣操作設備，對供電設備進行自動控制。
(2)保護功能。電氣設備與線路在運行過程中會發生故障，電流（或電壓）會超過設備與線路允許工作的范圍與限度，這就需要一套檢測這些故障信號并對設備和線路進行自動調整（斷開、切換等）的保護設備。
(3)監視功能。電是眼睛看不見的，一臺設備是否帶電或斷電，從外表看無法分辨，這就需要設置各種視聽信號，如燈光和音響等，對一次設備進行電氣監視。
(4)測量功能。燈光和音響信號只能定性地表明設備的工作狀態（有電或斷電），如果想定量地知道電氣設備的工作情況，還需要有各種儀表測量設備，測量線路的各種參數，如電壓、電流、頻率和功率的大小等。
在設備操作與監視當中，傳統的操作組件、控制電器、儀表和信號等設備大多可被電腦控制系統及電子組件所取代，但在小型設備和就地局部控制的電路中仍有一定的應用范圍。這也都是電路實現微機自動化控制的基礎。
4.異步電動機實驗電路中有幾種保護的電路
三相異步電動機控制電路除了能滿足被控設備生產工藝的控制要求外，還必須考慮到電路有發生故障和不正常工作情況的可靠性。
因?yàn)榘l(fā)生這些情況時會引起電流增大，電壓和頻率降低或升高、損毀。因此，控制電路中的保護環節是電動機控制系統中不可缺少的組成部分。
常用的保護電路有短路保護、過載保護、過電流保護、失電壓保護和欠電壓保護等。 1、短路保護 在電動機控制系統中，最常用和最危險的故障是多種形式的短路。
如電器或線路絕緣遭到損壞、控制電器及線路出現故障、操作或接線錯誤等，都可能造成短路事故。發生短路時，線路中產生的瞬時故障電流可達到額定電流的十幾倍道幾十倍，過大的短路電流將會使電器設備或配電設備受到損壞，甚至因電弧而引起火災。
因此，當電路出現短路電流時，必須迅速、可靠地?cái)嚅_電源，這就要求短路保護裝置應具有瞬時動作的特性。短路保護的常用方法是采用熔斷器和低壓斷路器保護裝置。
2、過電流保護 過電流保護是區別于短路保護的一種電流型保護。所謂過電流是指電動機或電器元件在超過其額定電流的狀態下運行，一般比短路電流小，不超過6倍的額定電流。
在電動機的運行過程中產生這種過電流，比發生短路的可能性要大，特別是對于頻繁起動和正反轉、重復短時工作時的電動機更是如此。 過電流保護常用過電流繼電器來實現，通常過電流繼電器與接觸器配合使用，即將過電流繼電器線圈串接在被保護電路中，當電路電流達到其整定值時，過電流繼電器動作，而過電流繼電器常閉觸點串接在接觸器線圈電路中，使接觸器線圈斷電釋放，接觸器主觸點斷開來切斷電動機電源。
這種過電流保護環節常用于直流電動機和三相繞線轉子異步電動機的控制電路中。 3、過載保護 過載是指電動機在大于其額定電流的情況下運行，但過載電流超過額定電流的倍數要小些。
通常在額定電流的1.5倍以內。引起電動機過載的原因很多，如負載的突然增加，缺相運行以及電網電壓降低等。
若電動機長期過載運行，其繞組的溫升將超過允許值而使絕緣材料變脆、老化、壽命縮短，嚴重時會使電動機損壞。 過載保護裝置要求具有反時限特性，且不會受電動機短時過載沖擊電流或短路電流的影響而瞬時動作，所以通常用熱繼電器作過載保護。
當有6倍以上額定電流通過熱繼電器時，需經5秒后才動作，這樣在熱繼電器未動作前，可能使熱 繼電器的發熱元件先燒壞，所以在使用熱繼電器作過載保護時，還必須裝有熔斷器或抵壓斷路器的短路保護裝置。由于過載保護特性與過電流保護不同，故不能用過電流保護方法來進行過載保護。
4、失電壓保護 當電動機正常工作時，如果由于某種原因而發生電網突然斷電，這時電源電壓下降為零，電動機停轉，生產設備的運動部件也隨之停止。由于一般情況下操作人員不可能及時拉開電源開關。
如不采取措施，當電源恢復供電時，電動機便會自動啟動運轉，可能造成人身及設備事故，并引起電網過電流和瞬間網絡下降。為防止電壓恢復時電動機的自行啟動或電器元件自行投入工作而設置的保護，稱為失電壓保護。
采用接觸器和按鈕控制的啟動、停止，就具有失電壓保護作用。這時因?yàn)楫?dāng)電源電壓消失時，接觸器就會自動釋放而切斷電動機電源，當電源電壓恢復時，由于接觸器自鎖觸點已斷開，不會自行啟動。
如果不是采用按鈕而是用不能自動復位的手動開關、形成開關來控制接觸器，必須采用專門的零電壓繼電器。工作過程中一旦斷電，零電壓繼電器釋放，其自鎖電路斷開，電源電壓恢復時，不會自行啟動。
5、欠電壓保護 當電網電壓降低時，電動機在欠電壓下運行，在負載一定的情況下，電動機主磁通下降，電流增強。時間過長將會使電動機過熱損壞同時欠壓還會導致一些電器元件釋放，使線路不能正常工作。
因此，當電源電壓降到60%~80%額定電壓時，將電動機電源切除而停止工作，這種保護成為欠電壓保護。 除上述采用的接觸器及按鈕控制方式，利用接觸器本身的欠電壓保護作用外，還可采用欠電壓繼電器來進行欠電壓保護。
其方法是將欠電壓繼電器線圈跨接在電源上，其常開觸點串接在接觸器控制回路中。當電網電壓低于欠電壓繼電器整定值時，（吸合電壓通常整定值為0.8~0.85UN，釋放電壓通常整定值為0.5~0.7UN）欠電壓繼電器動作試接觸器釋放，接觸器主觸點斷開電動機電源實現欠電壓保護。
6、斷相保護 電動機運行時，如果電源任一相斷開，電動機將在缺相情況下低速運轉或堵轉，定子電流很大，這時造成電動機絕緣及繞組燒毀的常見故障之一。因此應進行斷相保護。
引起電動機斷相得原因主要有：電動機定子繞組一相斷線；電源一相斷線；熔斷器、接觸器、低壓斷路器等接觸不良或接頭松動等。斷相運行時，線路電流和電動機繞組連接因斷相的形式（電源斷相、繞組斷相）的不同而不同；電動機負載越大，故障電流也越大。
斷相保護的方法有：用帶斷相保護的熱繼電器、電壓繼電器、電流繼電器與固態斷相保護器等。
5.異步電動機實驗電路中有幾種保護的電路
三相異步電動機控制電路除了能滿足被控設備生產工藝的控制要求外，還必須考慮到電路有發生故障和不正常工作情況的可靠性。
因?yàn)榘l(fā)生這些情況時會引起電流增大，電壓和頻率降低或升高、損毀。因此，控制電路中的保護環節是電動機控制系統中不可缺少的組成部分。
常用的保護電路有短路保護、過載保護、過電流保護、失電壓保護和欠電壓保護等。 1、短路保護 在電動機控制系統中，最常用和最危險的故障是多種形式的短路。
如電器或線路絕緣遭到損壞、控制電器及線路出現故障、操作或接線錯誤等，都可能造成短路事故。發生短路時，線路中產生的瞬時故障電流可達到額定電流的十幾倍道幾十倍，過大的短路電流將會使電器設備或配電設備受到損壞，甚至因電弧而引起火災。
因此，當電路出現短路電流時，必須迅速、可靠地?cái)嚅_電源，這就要求短路保護裝置應具有瞬時動作的特性。短路保護的常用方法是采用熔斷器和低壓斷路器保護裝置。
2、過電流保護 過電流保護是區別于短路保護的一種電流型保護。所謂過電流是指電動機或電器元件在超過其額定電流的狀態下運行，一般比短路電流小，不超過6倍的額定電流。
在電動機的運行過程中產生這種過電流，比發生短路的可能性要大，特別是對于頻繁起動和正反轉、重復短時工作時的電動機更是如此。 過電流保護常用過電流繼電器來實現，通常過電流繼電器與接觸器配合使用，即將過電流繼電器線圈串接在被保護電路中，當電路電流達到其整定值時，過電流繼電器動作，而過電流繼電器常閉觸點串接在接觸器線圈電路中，使接觸器線圈斷電釋放，接觸器主觸點斷開來切斷電動機電源。
這種過電流保護環節常用于直流電動機和三相繞線轉子異步電動機的控制電路中。 3、過載保護 過載是指電動機在大于其額定電流的情況下運行，但過載電流超過額定電流的倍數要小些。
通常在額定電流的1.5倍以內。引起電動機過載的原因很多，如負載的突然增加，缺相運行以及電網電壓降低等。
若電動機長期過載運行，其繞組的溫升將超過允許值而使絕緣材料變脆、老化、壽命縮短，嚴重時會使電動機損壞。 過載保護裝置要求具有反時限特性，且不會受電動機短時過載沖擊電流或短路電流的影響而瞬時動作，所以通常用熱繼電器作過載保護。
當有6倍以上額定電流通過熱繼電器時，需經5秒后才動作，這樣在熱繼電器未動作前，可能使熱 繼電器的發熱元件先燒壞，所以在使用熱繼電器作過載保護時，還必須裝有熔斷器或抵壓斷路器的短路保護裝置。由于過載保護特性與過電流保護不同，故不能用過電流保護方法來進行過載保護。
4、失電壓保護 當電動機正常工作時，如果由于某種原因而發生電網突然斷電，這時電源電壓下降為零，電動機停轉，生產設備的運動部件也隨之停止。由于一般情況下操作人員不可能及時拉開電源開關。
如不采取措施，當電源恢復供電時，電動機便會自動啟動運轉，可能造成人身及設備事故，并引起電網過電流和瞬間網絡下降。為防止電壓恢復時電動機的自行啟動或電器元件自行投入工作而設置的保護，稱為失電壓保護。
采用接觸器和按鈕控制的啟動、停止，就具有失電壓保護作用。這時因?yàn)楫?dāng)電源電壓消失時，接觸器就會自動釋放而切斷電動機電源，當電源電壓恢復時，由于接觸器自鎖觸點已斷開，不會自行啟動。
如果不是采用按鈕而是用不能自動復位的手動開關、形成開關來控制接觸器，必須采用專門的零電壓繼電器。工作過程中一旦斷電，零電壓繼電器釋放，其自鎖電路斷開，電源電壓恢復時，不會自行啟動。
5、欠電壓保護 當電網電壓降低時，電動機在欠電壓下運行，在負載一定的情況下，電動機主磁通下降，電流增強。時間過長將會使電動機過熱損壞同時欠壓還會導致一些電器元件釋放，使線路不能正常工作。
因此，當電源電壓降到60%~80%額定電壓時，將電動機電源切除而停止工作，這種保護成為欠電壓保護。 除上述采用的接觸器及按鈕控制方式，利用接觸器本身的欠電壓保護作用外，還可采用欠電壓繼電器來進行欠電壓保護。
其方法是將欠電壓繼電器線圈跨接在電源上，其常開觸點串接在接觸器控制回路中。當電網電壓低于欠電壓繼電器整定值時，（吸合電壓通常整定值為0.8~0.85UN，釋放電壓通常整定值為0.5~0.7UN）欠電壓繼電器動作試接觸器釋放，接觸器主觸點斷開電動機電源實現欠電壓保護。
6、斷相保護 電動機運行時，如果電源任一相斷開，電動機將在缺相情況下低速運轉或堵轉，定子電流很大，這時造成電動機絕緣及繞組燒毀的常見故障之一。因此應進行斷相保護。
引起電動機斷相得原因主要有：電動機定子繞組一相斷線；電源一相斷線；熔斷器、接觸器、低壓斷路器等接觸不良或接頭松動等。斷相運行時，線路電流和電動機繞組連接因斷相的形式（電源斷相、繞組斷相）的不同而不同；電動機負載越大，故障電流也越大。
斷相保護的方法有：用帶斷相保護的熱繼電器、電壓繼電器、電流繼電器與固態斷相保護器等。
