文物防雷施工(問116:古建筑物安裝避雷設施的注意事項)

1.問116:古建筑物安裝避雷設施的注意事項有哪些?

古建筑安裝避雷裝置是否，不應只從建（構）筑物的高度考慮，而應從保護歷史文化遺產與古建筑安全防火的角度考慮。以往火災教訓表明，雷擊不僅對高大古建筑有威脅，對低矮的古建筑也同樣有威脅。所以，古建筑都應安裝避雷裝置；國家級重點文物保護的古建筑防雷，應符合第二類防雷建筑要求。除應嚴格按照《建筑防雷設計規范》（GB 50057—2010）設置避雷針、避雷線、避雷帶以及避雷網等避雷設施外，還應注意下列事項。

(1)正確選擇及安裝避雷設施。選擇避雷針安裝方式，必須準確計算它的保護范圍，屋頂與屋檐四周應在保護范圍之內。無論是采用避雷針還是避雷帶的安裝方式，都應注意引下線在建筑屋檐的彎曲處，盡量減少?gòu)澢乐钩霈F(xiàn)直角、銳角。采用避雷帶，則應沿屋脊等突出的部位敷設。

(2)防雷引下線不要過少引下線少，分流就少，每一根引下線承受的電流就大，容易產生反擊及二次災害。所以，引下線不應少于2根，即使建筑物長度短，引下線也不得少于2根，其間距不應大于24m。

(3)接地體及其電阻應符合安全要求。接地體應就近埋設，不宜距保護建筑太遠，以使防雷裝置的反擊電壓減小，可避免造成放電引發火災的危險。為便于每根接地體的電阻的測試維護，應在防雷引下線和接地體間距地面1.8~2m處，設斷接卡子。接地體的電阻值應在10Ω以下。

(4)防雷導線和其他金屬物應保持安全距離。防雷導線與進入室內的電氣、通信線路、管線和其他金屬物要避免相互交叉，必須保持一定距離，避免產生反擊引起雷電二次災害。室外架空線路進入室內之前，應加裝避雷器或者采取放電間隙等保護措施。

(5)安裝節日彩燈須采取安全措施。古建筑安裝的節日彩燈和避雷帶平行時，避雷帶應高出彩燈頂部30cm，而避雷帶支持卡子的厚度應大一些。彩燈線路由建筑物上部供電時，應在線路進入建筑的入口端，裝設低壓閥型避雷器，其接地線應和避雷引下線相連接。

(7)堅持定期專門檢測維護在每年雷雨季節前，應組織專業人員對避雷設施進行專門檢測維護，以保證性能完好有效。

2.古建筑如何安裝避雷設施?

國家級重點文物保 護的古建筑防雷，應符合第二類防雷建筑要求，除應嚴格按照《建 筑防雷設計規范》（GB 50057—2010）設置避雷針、避雷線、避雷 帶及避雷網等避雷設施外，還應注意下列事項。

（1） 正確選擇及安裝避雷設施。選擇避雷針安裝方式，必須準 確計算它的保護范圍，屋頂與屋檐四周應在保護范圍之內。

無論是 采用避雷針還是避雷帶的安裝方式，都應注意引下線在建筑屋檐的 彎曲處，盡量減少?gòu)澢乐钩霈F(xiàn)直角、銳角。采用避雷帶，則應 沿屋脊等突出的部位敷設。

（2） 防雷引下線不要過少引下線少，分流就少，每一根引下線 承受的電流就大，容易產生反擊及二次災害。 所以，引下線不得少 于兩根，即使建筑物長度短，引下線也不得少于兩根，其間距不應 大于24m。

(3) 接地體及其電阻應符合安全要求。接地體應就近埋設，不 宜距離保護建筑太遠，以使防雷裝置的反擊電壓減小，可避免造成放電引發火災的危險。

為便于每根接地體的電阻的測試維護，應在 防雷引下線和接地體間距地面1。 8~2m處，設斷接卡子。

接地體的 電阻值應在1on以下。（4） 防雷導線和其他金屬物應保持安全距離。

防雷導線與進人 室內的電氣、通信線路、管線和其他金屬物要避免相互交叉，必須 保持一定距離，避免產生反擊引起雷電二次災害。室外架空線路進 人室內之前，應加裝避雷器或者采取放電間隙等保護措施。

（5） 安裝節日彩燈須采取安全措施。古建筑安裝的節日彩燈和 避雷帶平行時，避雷帶應高出彩燈頂部30cm，而避雷帶支持卡子 的厚度應大一些。

彩燈線路由建筑物上部供電時，應在線路進入建 筑的人口端，裝設低壓閥型避雷器，其接地線應和避雷引下線相 連接。 （6） 堅持定期專門檢測維護在每年雷雨季節前，應組織專業人 員對避雷設施進行專門檢測維護，以保證其性能完好有效。

3.請問古建筑物的防雷措施是怎樣的?

針對部分古建筑物中缺少避雷設 施，或者即使安裝了避雷設施，但保護半徑不夠，不符合防護要求 的現狀，要徹底檢查更新古建筑物的防雷避雷設施，盡力將雷電引 起的火災危害避免。

建筑物防雷可分為內、外部防雷。古建筑物的 防雷設計必須將外部防雷裝置與內部防雷裝置作為整體統一考慮。

1）古建筑物外部防雷。外部防雷裝置（即傳統的常規避雷裝 置）由接閃器、引下線及接地裝置3部分組成。

接閃器（也稱為 “接閃裝置”）有3種形式，即避雷針、避雷帶及避雷網。它位于 建筑物的頂部，其作用是引雷或稱截獲閃電，即把雷電流引下。

引 下線上和接閃器連接，下與接地裝置連接，它的作用是把接閃器截 獲的雷電流引到接地裝置。 接地裝置位于地下一定深度，它的作用 是使雷電流順利流散至大地中去。

2）古建筑物內部防雷。內部防雷裝置的作用是為減少建筑物 內的雷電流和所產生的電磁效應及防止反擊、接觸電壓、跨步電壓 等二次雷害。

除外部防雷裝置之外，所有為達到此目的所采用的設 施、手段及措施均為內部防雷裝置，它主要包括等電位連接設施 （物）、屏蔽設施、加裝的避雷器及合理布線和良好接地等措施。 大多數國家、省、市級重點文物保護的古建筑物內均增設了消防廣播、防盜報警及監視系統等。

這些弱電電氣系統對雷電雖無計 算機電子信息系統那樣“敏感”，但一旦遭受雷擊其危害也是很大 的。為此，隨著人類科技的發展，古建筑物、仿古建筑物的內部防 雷也顯得十分重要。

4.古建筑防雷設計應注意的幾個問題

璟業園林建設建設經常參與古建筑設計施工，對于古建筑防雷方面的設計也是比較了解的。

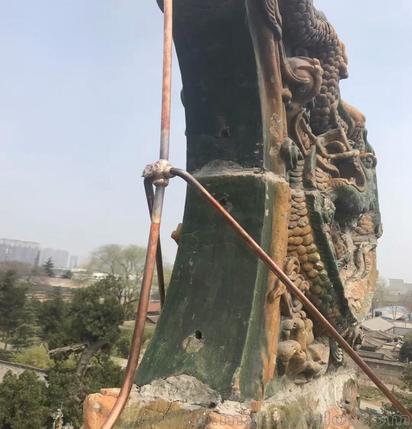

在設計時為了保持古建筑物的藝術特點，接閃器采用避雷帶和避雷短針相結合，并宜在敷有引下線的屋角避雷帶上焊接長30-50cm的避雷短針，以便有效接閃引導雷電流入大地。

根據雷擊規律，避雷帶應沿建筑物屋面的正脊、吻屋頂檐部、斜脊、垂獸和高山建筑物的煙囪等易受雷擊的部位敷設。

為減少雷電電流產生的電動力危害，在敷設避雷帶和引下線時不得彎折成直角、銳角，應沿古建筑物輪廓采用圓弧形彎曲，應保證其彎曲段開口部分的直線距離，不小于其彎曲段全長的1/10。

古建筑上部的寶頂、尖塔、吻獸、塑像、寶盒以及拱下的防鳥絲網等金屬物件與部件在某種程度上講也屬于接閃器，均應與防雷裝置可靠地連接。

此外，在防雷檢測過程中發現，有的古建筑屋頂上安裝各種天線，應拆除或另行敷設；有的古建筑為了亮化的需要，在接閃器上有附著的其它電氣線路，如照明燈或彩燈的電源線，應根據《電氣裝置安裝工程接地裝置施工及驗收規范》GB50169-2006中的第3.5.3條規定執行，即“裝有避雷針和避雷線的構架上的照明燈電源線。

必須采用直埋于土壤中的帶金屬護層的電纜或穿入金屬管的線纜。

電纜的金屬護層或金屬管必須接地，埋入土壤中的長度應在10m以上，方可與配電裝置的接地網相連或與電源線、低壓配電裝置相連接"。

引下線的布設

若防雷引下線根數少，則每根引下線所承受的雷電流就越大，容易產生雷電反擊和雷電二次危害效應。

因此在布設引下線時，有條件的環境應盡量多設幾根，并盡量利用建筑物的柱子鋼筋，但古建筑物多為磚木機構，故只能采用明敷，當然對建筑物藝術要求較高者可暗敷，敷設時應注意引下線沿古建筑物輪廓四周均壓或?qū)ΨQ布置，間距符合規范。

為減少引下線自身電感所引起的雷電感應過電壓應以最短的接地路徑敷設，引下線彎曲處應采用”軟連接“的弧形彎曲，在引下線距地面上1.7m至地面下0.3m處應有良好的保護覆蓋物，如采用鍍鋅角鋼、改性塑料管或橡膠管等保護設施，避免引下線機械損壞和防止與人身接觸產生接觸電壓危害。

采用多根引下線時，宜在各引下線上于距地面0.3m至1.8m之間裝設斷接卡。

5.避雷帶在施工過程中應注意哪些事項

避雷帶在施工過程中應注意以下十二點：（1）用結構鋼材代替避雷針（網）及其引下線，鍍鋅焊接破壞層不刷防銹漆。

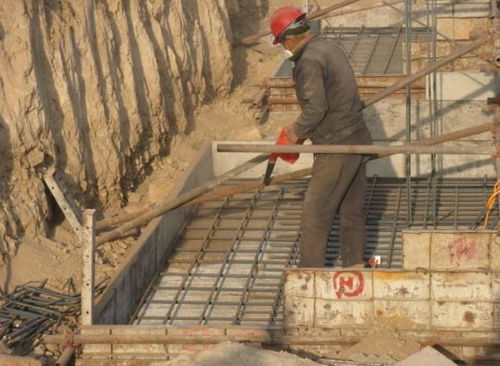

（2）引下線、均壓環、避雷帶搭接的連接長度不夠，扁鋼小于寬度的2倍，圓鋼小于直徑的6倍，焊接不飽滿，焊接處有夾渣、焊瘤、虛焊、咬肉和氣孔，沒有敲掉焊渣等缺陷。 （3）接地體的引出線未作防腐處理，使用鍍鋅扁鋼時，引 出線的焊接部位未補刷防腐涂料。

（4）接地線跨越建筑物變形縫處時，未加設補償器，穿墻體時未加保護管。 （5）屋面金屬物，如管道、梯子、旗桿和設備外殼等，未與屋頂防雷系統相連。

（6）螺栓連接的連接片未經處理，鍍鋅或鍍錫面不完整，片與片接觸不嚴密。 （7）電氣設備接地（接零）的分支線，未與接地干線連接，實行串聯連接或通過支架、基礎槽鋼過渡。

（8）接地體安裝埋設深度不夠，距地面高度小于0.6 m. (9)避雷帶變形嚴重、支架脫落、引下點間距偏大、不預留引下線外接線。 （10）以金屬管代替PE 線、等電位聯結，橋架及金屬管、電器的柜、箱、門等跨接地線線徑不足。

（11）多層住宅采用TN— S系統時，進線在總電表箱處沒有重復接地，沒有按要求在配電間作MEB. (12)插座接地線互相串接，安裝高度低于2.4 m的燈具可接近金屬導體的未接地。
