lcr測試儀(異頻介質損耗測試儀的注意事項有哪些)

1.異頻介質損耗測試儀的注意事項有哪些

異頻全自動介質損耗儀是發電廠、變電站等現場或?qū)嶒?yàn)室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。

儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高 穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后用于被試品測試。

頻率可變?yōu)?5Hz或55Hz,55Hz或65Hz，采用數字陷波 技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。

該儀器配以絕緣油杯可測試 絕緣油介質損耗。 異頻介損測試儀又稱異頻介質損耗測試儀，是發電廠、變電站等現場全自動測量各種高壓電力設備介損正切值及電容量的高精度儀器。

由于采用了變頻技術能保證在強電場干擾下準確測量。儀器采用中文菜單操作，微機自動完成全過程的測量。

該儀器同樣適用于車間、試驗室、科研單位測量高壓電器設備的tgδ及電容量。 該儀器可用正、反接線方法測量不接地或直接地的高壓電器設備。

同時可以測量電容式電壓互感器的tgδ及主電容C1、C2電容量。 儀器內部裝備了高壓升壓變壓器，并采取了過零合閘、防雷擊等安全保護措施。

試驗過程中輸出0。5KV~10kV不同等級的高壓，操作簡單、安全。

2.LCR測量元器件基礎知識,最好詳細點,用串并聯,頻率等應注意的事

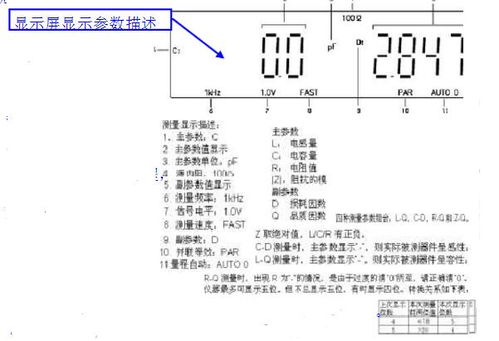

LCR表測量電阻電容電感的要領如下：（每次測量前要把表在測量檔校零）

電阻

測電阻為自動測量0.1歐-10兆歐都可以，會自動顯示。如兩只同阻值電阻并聯測量，R減半。如果串聯就加倍。

電容

測電容（含電解），除了規定的容值之外，測電容還有和頻率有關的技術條件。電解和普通電容，1k以下頻率就足夠了。小容量電容（<1000P電容）用1k-10k檔頻率測量效果比較好。高頻電容還含有品質因素、損耗值測量。阻抗值值越低越好。電容的串并聯同電阻完全相反。測小容量電容還有溫度系數要求，可以用-40C°到55C°的環境溫度，電容放入其中看容值變化率。

電感

測電感完全要用1k-10k檔，根據電感量大小來定。電感量大的用1k檔，電感量小的用10k檔。

3.怎樣用萬用表測電感量

一、用萬用表測量電阻時，首先應該將表筆短接，擰動調零電位器調零，使指針在歐姆零位上，如若指針仍然達不到0點，這種現象通常是由于表內電池電壓不足造成的，應換上新電池方能準確測量。

而且每次換擋之后也需重新調整調零電位器調零。

在選擇歐姆檔位時，盡量選擇被測阻值在接近表盤中心阻值讀數的位置，以提高測試結果的精確度；如果被電阻在電路板上，則應焊開其中一腳方可測試，否則被電阻有其它分流器件，讀數不準確！

測量阻值電阻時，不要兩手手指分別接觸表筆與電阻的引腳，以妨人體電阻的分流，增加誤差。

二、測量電感：將萬用表置于R*1擋，紅、黑表筆各接電感器的任一引出端，此時指針應向右擺動。根據測出的電阻值大小，可具體分下述三種情況進行鑒別：

1、被測電感器電阻值為零，其內部有短路性故障。

2、被測電感器直流電阻值的大小與繞制電感器線圈所用的漆包線徑、繞制圈數有直接關系，只要能測出電阻值，則可認為被測電感器是正常的。

備注：如果需要測定準確的電感和電阻值，請用專用的電感測試儀器如：阻抗測試儀、LCR測試儀、數字電橋等。

擴展資料：

注意事項：

1、電感類元件，其鐵心與繞線容易因溫升效果產生感量變化，需注意其本體溫度必須在使用規格范圍內。

2、電感器之繞線，在電流通過后容易形成電磁場。在元件位置擺放時，需注意使相臨之電感器彼此遠離，或繞線組互成直角，以減少相互間之感應量。

3、電感器之各層繞線間，尤其是多圈細線，亦會產生間隙電容量，造成高頻信號旁路，降低電感器之實際濾波效果。

4、以儀表測試電感值與Q值時，為求數據正確，測試引線應盡量接近元件本體。

參考資料來源：百度百科—萬用表檢測技術

4.LCR測電感時關于頻率設置的一些疑問

只要線圈中含有鐵心，鐵心電感的電感量就是頻率的函數，因?yàn)椴煌馁|(zhì)的鐵心工作頻率各不相同，產生的損耗也各不相同，通常頻率越高，渦流效應越大，對電感量的損失也越大。

在多大頻率下應用就應該用多大頻率（至少要比較接近）進行測試，才比較準確。

真正的直流電路中電感量不起作用，電感量大小無關緊要，沒有必要測量；電感的作用會出現在電壓、電流變化的時候，因此想知道這些變化瞬間電感的作用，可以根據變化速度選擇變化速度相仿的交流信號頻率測量，例如電壓從小到大跳變時間為1ms，選個1kHz附近的頻率比較合理。
