管道光纜敷設(管道光纜的施工流程和施工注意事項是什么?)
1.管道光纜的施工流程和施工注意事項是什么?
因為是在高壓場地施工。
為保證施工過程中的人員安全和保障通信系統運行后的設備安全，需要特別注意以下幾方面的問題： 一、光纜材料的選擇勿節省 根據光纜的特殊敷設環境、施工環境等，目前國內公司開發了不少新型光纜可供用戶選擇。 1.全介質自承式光纜（ADSS）在確保同桿（塔）架設的輸電線路安全的同時，采用耐電痕的特種護套料及芳綸纖維，確保光纜在強電場及大跨距時安全運行。
2.復合地線光纜（0PGW）將光纜置于不銹鋼管內，周?chē)g線或與鋁包鋼線絞繞、集通信與接地功能為一體，適用于新建電力線路或更換地線。 3.骨架式光纖帶光纜將光纖帶放入高密度聚乙烯擠制的骨架槽中，外包一層阻水帶，然后擠制鋁——聚乙烯粘結護套。
此結構提高了施工效率，便于中途分支，而且光纖密集度高。 4.阻燃光纜采用低煙無鹵阻燃護套材料，使光纜具有優良的抗熱老化性能，遇到燃燒時不延續且無有毒氣體產生。
5.防白蟻光纜特殊的防白蟻材料，使光纜具有堅固的外殼，有效防止白蟻的損害。 6.干式.半干式光纜無需處理油膏帶來的不便、迅速提高施工速度。
7.多色護套光纜制造過程中.在外套上同時擠制三色色線，光纜同溝/同管道敷設時易于辨別。在電力管溝敷設的光纜必須選用非金屬光纜、非金屬光纜的主要特點是其中心加強構件和護套都是非金屬材料制成。
這樣光纜沿高壓電纜布放時。就不會(huì )有長導體產生的累積感應電壓。
這樣在施工過程中就可以避免感應電壓對作業人員的危害，同時，也可避免感應電壓對兩端設備的危害、現在各主要光纜廠商都可提供全非金屬的管道光纜產品。中心加強構件一般采用FRP增強型玻璃纖維塑料，護套材料一般是聚乙烯或高密度聚乙烯，其價格僅比金屬加強芯的普通光纜高5%~10%。
非金屬管道光纜產品雖然價格比金屬加強芯略高，但其安全性能強出普通光纜很多，為安全計，光纜材料的選擇顯得特別重要。 二、PVC管安裝的位置應規范 根據規程要求，通信光纜必須外套PVC（聚氯乙烯）管保護。
考慮到電力電纜在管溝內的位置一般在底部，因此，為了保護光纜不受電力電纜施工、檢修的影響，特別是避免在牽引電力電纜的過程中被拖斷、拖傷，PVC管道一般裝設在電力管溝側壁上。 為保證安裝牢固，應使用Ω型鍍鋅管卡及直徑不小于6毫米的膨脹螺絲固定PVC管道，管卡間距為2米，盡量安裝在單管的中間位置。
PVC管與管溝底部之間的距離不得小于40CM。 PVC管道一般由長度為6米的單管接駁而成，接頭應使用配套的接頭。
接口位置要涂專用膠水，確保連接牢固。 三、PVC管要保證搞破壞的強度 PVC管的質量應符合國家相關行業標準，為保證具有一定的抗破壞強度，壁厚不得小于3毫米。
除了進行現場測量、加壓力試驗外，還應在每個單項工程中對采用的PVC管現場采樣送檢并保留樣本，以確保質量合格。 四、顏色選擇宜便于區分 為便于維護檢修人員區分，敷設通信光纜的PVC管道應盡量使用不同顏色，使通信管道與電力電纜之間、不同的光纜管道之間有明顯的顏色區分。
根據電力管溝的結構特點，每隔10米應掛設一個標示牌，上面清楚標出該管孔中光纜的用途、走向和芯數。 五、管道轉彎處須力0鋼管防護 為保證光纜的最小彎曲半徑，在電力管溝的直角轉彎處，PVC管道的彎曲角度應不小于110度。
在實際操作中，一般采用沿對角邊方式懸掛固定或沿對角沉底方式敷設。 特別需要注意的是，在電力電纜施工、檢修過程中，如果保護不好，通信光纜可能會(huì )被電力電纜拖傷、拖斷。
根據實際經驗，這種的現象主要集中在電力管溝的轉彎處，因此，通信光纜與電力電纜交越時必須加鋼管防護。 在轉彎位置做了上述防護措施后，基本可以避免光纜被拖傷、拖斷的現象發生。
六、開口位置、間距有講究 為方便穿放子管和敷設光纜，PVC管在電力管溝內必須設置開口。開口寬度為120CM，開口處必須設在電力槽道的井口位置或容易揭開水泥蓋板的地方，并且地面有一定的位置可供施工人員站立工作。
為保證順利牽引子管和光纜，兩個開口間距不能大于120米。 七、被覆蓋的槽道應擴槽做井 對于一些被覆蓋的槽道，管道敷設位置一定要經過現場勘察確認后，方可施工。
對于溝深和寬在60CM以?xún)鹊模诠艿婪制琰c(diǎn)和接頭點，應擴槽做井，井的大小應滿足80*120CM。 八、盤好的光纜余纜要固定扎緊 施工中，光纜接頭必須在電力管溝外制作，完成后，移入電力管溝安裝。
安裝光纜接頭盒時要特別注意：接頭盒與盤好的余纜都要固定在管溝側壁上，并且與轉彎點距離10米以上。余纜一定要扎緊，防止松出的部分被電纜拖動，進而破壞接頭。
根據已有的施工和運行經驗，如果在電力管道光纜施工中能切實做到上述幾點，那么從技術上就為施工的安全和質量提供了較好的保障。
2.管道光纜敷設前應做好哪些準備工作
我工程使用菲尼特達標光纜性?xún)r(jià)比高
1.光纜施工要求
1.1復測
(1)核光纜路由走向、敷設式及接位置
(2)復測路由面距離光纜配盤、配及敷設提供必需資料
1.2光纜留
現管道內敷設光纜確保光纜安全預留光纜盡量盤留通信管道（手）孔內基站留按15米預留冗余留按15‰預留接留按10米/側預留便維護放纜應接井1#安順序類推逢5、10、15……5倍數手孔應安20m作預留

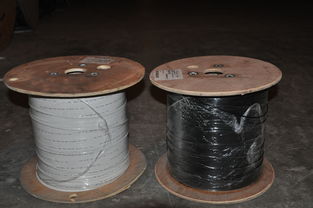

1.3光纜檢驗
(1)施工單位工前應運工光纜、器材規格、程式進行數量清點外觀檢查發現異應重點檢查光纜、連接器等應進行光特性、電特性測試
(2)核單盤光纜規格、程式及制造度應符合訂貨合同規定要求
(3)光纜檢驗應核光纜外端端別并纜盤做醒目標注光纜端別識別應符合列規定： 面光纜截面 由領示色光纖按/順針排列A端反B端
(4)光纜現場檢驗光纖衰減數、光纖度
(5)單盤光纜檢驗完畢應恢復光纜端密封包裝及光纜盤包裝
(6)光纖連接器應具良重復性互換性尾纖度應符合設計要求、外皮損傷尾纖各項參數應符合合同規定連接器損耗應符合合同規定
