1.避雷帶在施工工程中注意事項有哪些
防雷與接地裝置施工注意事項
防雷與接地裝置安裝本工程防雷與接地系統也由幾部分組成：利用基礎底板做接地極，室外地面負一米敷設—40*4的環形均壓帶，利用結構鋼筋做避雷引下線，屋面敷設φ16和—25*4作為避雷帶。接地系統要求總接地電阻小于1歐姆。
防雷接地裝置包括以下部分：雷電接受裝置：直接或間接接受雷電的金屬桿（接閃器），如避雷針、避雷帶（網）、架空地線及避雷器等。接地線（引下線）：雷電接受裝置與接地裝置連接用的金屬導體。接地裝置：接地線和接地體的總和。接地體指的是降阻劑，扁鋼等。 而防雷與接地裝置安裝本工程防雷與接地系統也由幾部分組成：利用基礎底板做接地極，室外地面負一米敷設—40*4的環形均壓帶，利用結構鋼筋做避雷引下線，屋面敷設φ16和—25*4作為避雷帶。接地系統要求總接地電阻小于1歐姆。
(1)材料要求鍍鋅扁鋼、圓鋼、銅排等應鍍鋅良好，材質本身不得有裂紋、折皺等，各種型材全部由正規廠家進貨并有產品合格證和檢測報告。
(2)施工工藝要求鍍鋅扁鋼、圓鋼連接均采用焊接，要求圓鋼雙面焊接，焊接長度不小于6D，扁鋼三面焊接，焊接長度大于扁鋼寬度的二倍，焊縫平整、飽滿，無夾渣、咬肉現象，在混凝土結構外的各焊點應涂瀝青漆二道以避免腐蝕，屋面避雷帶應涂銀粉漆兩道。銅排采用兩個M8鍍鋅螺絲連接，搭接長度大于銅排寬度的兩倍。
(3)主要施工方法及注意事項
1） 在基礎施工時，樁基內兩根主筋采用不小于Φ16鋼筋引上與基礎承臺、底板內上下兩層主筋分別焊接連通，利用底板地梁內上下兩根主筋將各接地樁點焊接連通構成一個整體接地網，柱內兩根引下線再于各接地樁點分別焊通。在基礎施工完成后進行絕緣電阻搖測，如搖測達不到要求，則補做外部人工接地體，直到接地電阻小于1歐姆。變配電室利用-40*5鍍鋅扁鋼在地面內暗敷接地干線，均勻分布臨時接地鋼板。本工程采用TN-S系統，要求從低壓配電柜引出的N（工作零線）與PE（保護零線）完全分開。所有配電箱、柜內均分設N線與PE線母排。本工程中所有電氣設備的金屬外殼、配線鋼管、電纜橋架、電氣設備的構件、支架、金屬線盒、電纜鎧裝等均需與PE線可靠連接，以確保安全。沿豎井利用TMY-50*6銅排敷設各專用接地干線。
2） 引下線與均壓環在設計圖標示的引下線處利用結構內不少于兩根φ16主筋作防雷引下線，要求此兩根主筋通長焊接，搭接材料采用Φ16圓鋼，焊縫長度大于12D，采用雙面焊。為防止漏焊，本工作指定專人負責，并在焊好一個接頭后，在下一個待焊接頭處使用黃油漆做一明顯標志。按設計要求，本工程從地面30米起每隔三層利用圈梁主筋作均壓環，并與樓板內鋼筋及柱內避雷引下線多點焊接。所有外墻金屬門窗、幕墻鋁框、金屬構件、管道等均應與均壓環作可靠焊接，利用Ф10鍍鋅圓鋼與均壓環焊接連通，一側預留在窗洞旁，以便門窗欄桿等安裝時就近焊接連通，幕墻鋁框的接地將結構施工時的預埋鋼板與接地系統焊接連通。

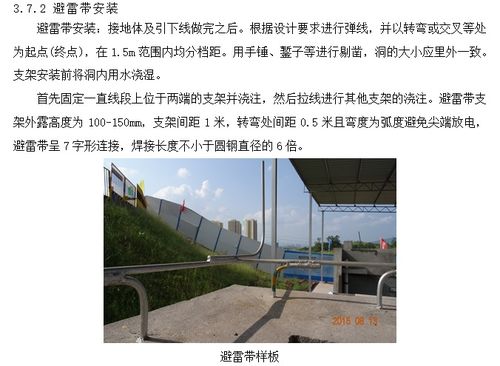

3） 避雷帶在屋頂平頂墻上采用φ16鍍鋅圓鋼明敷避雷帶與避雷引下線焊接，屋面用水泥墩或支架敷設—25*4避雷帶，屋面上的所有的金屬管道、構架、設備金屬外殼利用Ф12鍍鋅圓鋼與避雷帶作就近連接。
2.避雷帶在施工過程中應注意哪些事項
避雷帶在施工過程中應注意以下十二點：
(1)用結構鋼材代替避雷針（網）及其引下線，鍍鋅焊接破壞層不刷防銹漆。
(2)引下線、均壓環、避雷帶搭接的連接長度不夠，扁鋼小于寬度的2倍，圓鋼小于直徑的6倍，焊接不飽滿，焊接處有夾渣、焊瘤、虛焊、咬肉和氣孔，沒有敲掉焊渣等缺陷。
(3)接地體的引出線未作防腐處理，使用鍍鋅扁鋼時，引 出線的焊接部位未補刷防腐涂料。
(4)接地線跨越建筑物變形縫處時，未加設補償器，穿墻體時未加保護管。
(5)屋面金屬物，如管道、梯子、旗桿和設備外殼等，未與屋頂防雷系統相連。
(6)螺栓連接的連接片未經處理，鍍鋅或鍍錫面不完整，片與片接觸不嚴密。
(7)電氣設備接地（接零）的分支線，未與接地干線連接，實行串聯連接或通過支架、基礎槽鋼過渡。
(8)接地體安裝埋設深度不夠，距地面高度小于0.6 m.
(9)避雷帶變形嚴重、支架脫落、引下點間距偏大、不預留引下線外接線。
(10)以金屬管代替PE 線、等電位聯結，橋架及金屬管、電器的柜、箱、門等跨接地線線徑不足。
(11)多層住宅采用TN— S系統時，進線在總電表箱處沒有重復接地，沒有按要求在配電間作MEB.
(12)插座接地線互相串接，安裝高度低于2.4 m的燈具可接近金屬導體的未接地。
3.避雷帶在施工過程中應注意哪些事項
避雷帶在施工過程中應注意以下十二點：（1）用結構鋼材代替避雷針（網）及其引下線，鍍鋅焊接破壞層不刷防銹漆。
（2）引下線、均壓環、避雷帶搭接的連接長度不夠，扁鋼小于寬度的2倍，圓鋼小于直徑的6倍，焊接不飽滿，焊接處有夾渣、焊瘤、虛焊、咬肉和氣孔，沒有敲掉焊渣等缺陷。 （3）接地體的引出線未作防腐處理，使用鍍鋅扁鋼時，引 出線的焊接部位未補刷防腐涂料。
（4）接地線跨越建筑物變形縫處時，未加設補償器，穿墻體時未加保護管。 （5）屋面金屬物，如管道、梯子、旗桿和設備外殼等，未與屋頂防雷系統相連。
（6）螺栓連接的連接片未經處理，鍍鋅或鍍錫面不完整，片與片接觸不嚴密。 （7）電氣設備接地（接零）的分支線，未與接地干線連接，實行串聯連接或通過支架、基礎槽鋼過渡。
（8）接地體安裝埋設深度不夠，距地面高度小于0.6 m. (9)避雷帶變形嚴重、支架脫落、引下點間距偏大、不預留引下線外接線。 （10）以金屬管代替PE 線、等電位聯結，橋架及金屬管、電器的柜、箱、門等跨接地線線徑不足。
（11）多層住宅采用TN— S系統時，進線在總電表箱處沒有重復接地，沒有按要求在配電間作MEB. (12)插座接地線互相串接，安裝高度低于2.4 m的燈具可接近金屬導體的未接地。
4.簡述建筑物避雷帶施工安裝的主要要求?.
一、所有避雷針應采用避雷帶互相連接。
二、引下線不應少于兩根，并應沿建筑物四周均勻或?qū)ΨQ布置，其間距不應大于12m。
三、排放爆炸危險氣體、蒸氣或粉塵的管道應符合本規范第3.2.1條二、三款的要求。
四、建筑物應裝設均壓環，環間垂直距離不應大于12m，所有引下線、建筑物的金屬結構和金屬設備均應連到環上。均壓環可利用電氣設備的接地干線環路。
五、防直擊雷的接地裝置應圍繞建筑物敷設成環形接地體，每根引下線的沖擊接地電阻不應大于
10Ω，并應和電氣設備接地裝置及所有進人建筑物的金屬管道相連，此接地裝置可兼作防雷電感應之用。
六、防直擊雷的環形接地體尚宜按以下方法敷設。
1. 當土壤電阻率ρ小于或等于500Ω。m時，對環形接地體所包圍的面積的等效圓半徑 √（A/∏）大于或等于5m的情況，環形接地體不需補加接地體；對等效圓半徑√（A/∏）小于5m的情況，每一引下線處應補加水平接地體或垂直接地體。
當補加水平接地體時，其長度應按下式確定。
lr=5-√（A/∏）（3.2.4 - 1）
式中 lr — 補加水平接地體的長度;
A — 環形接地體所包圍的面積（m2）。
當補加垂直接地體時，其長度應按下式確定。
(3.2.4 - 2)
式中l(wèi)v—補加垂直接地體的長度。
2. 當土壤電阻率ρ為500Ω·m至3000Ω·m時，對環形接地體所包圍的面積的等效圓
注： 按本款方法敷設接地體時，可不計及沖擊接地電阻值。
七、當建筑物高于30m時，尚應采取以下防側擊的措施：
1. 從30m起每隔不大于6m沿建筑物四周設水平避雷帶并與引下線相連；
2. 30m及以上外墻上的欄桿、門窗等較大的金屬物與防雷裝置連接。
八、在電源引人的總配電箱處宜裝設過電壓保護器。
第3.2.5條當樹木高于建筑物且不在接閃器保護范圍之內時，樹木與建筑物之間的凈距不應小于5rn。
第三節 第二類防雷建筑物的防雷措施
第3.3.1條 第二類防雷建筑物防直擊雷的揩施，宜采用裝設在建筑物上的避雷網（帶）或避雷針或由其混合組成的接閃器。避雷網（帶）應按本規范附錄二的規定沿屋角、屋脊、屋檐和檐角等易受雷擊的部位敷設，并應在整個屋面組成不大于10m*10m或12m*8m的網格。所有避雷針應采用避雷帶相互連接。
第3.3.2條 突出屋面的放散管、風管、煙囪等物體；應按下列方式保護：
一、排放爆炸危險氣體、蒸氣或粉塵的放散管、呼吸閥、排風管等管道應符合本規范第3.2.1條二款的要求。
二、排放無爆炸危險氣體、蒸氣或粉塵的放散管、煙囪，1區、11區和2區爆炸危險環境的自然通風管，裝有阻火器的排放爆炸危險氣體、蒸氣或粉塵的放散管、呼吸閥、排風管，本規范第3.2.1條三款所規定的管、閥及煤氣放散管等，其防雷保護應符合下列要求：
1.金屬物體可不裝接閃器，但應和屋面防雷裝置相連；
2.在屋面接閃器保護范圍之外的非金屬物體應裝接閃器，并和屋面防雷裝置相連。
第3.3.3條 引下線不應少于兩根，并應沿建筑物四周均勻或?qū)ΨQ布置，其間距不應大于18m。當僅利用建筑物四周的鋼柱或柱子鋼筋作為引下線時，可按跨度設引下線，但引下線的平均間距不應大于18m。
第3.3.4條 每根引下線的沖擊接地電阻不應大于10Ω。防直擊雷接地宜和防雷電感應、電氣設備等接地共用同一接地裝置，并宜與埋地金屬管道相連I當不共用、不相連時，兩者間在地中的距離應符合下列表達式的要求，但不應小于2m:
Se2≥0.3KcRI (3.3.4)
式中 Se2 — 地中距離;
KC — 分流系數，單根引下線應為1，兩根引下線及接閃器不成閉合環的多根引下線應為0. 66接閃器成閉合環或網狀的多根引下線應為0.44 。
在共用接地裝置與埋地金屬管道相連的情況下接地裝置宜圍繞建筑物敷設成環形接地體。
第3.3.5條 利用建筑物的鋼筋作為防雷裝置時應符合下列規定：
一、建筑物宜利用鋼筋混凝土屋面、梁、柱、基礎內的鋼筋作為引下線。本規范第2.0.3條二、三、八、九款所規定的建筑物尚宜利用其作為接閃器。
5.屋頂避雷帶施工規范,,
屋面避雷裝置與防水層的關系在規范中都沒有明確規定，這與屋面構造（防水、保溫、保護層等）、避雷裝置形式（埋置式、外露式等）、屋面形式（平屋面、斜屋面等有關），但從工序一般原理來說，應該先安裝避雷裝置，然后做防水施工，原因是： 1、避雷裝置要求埋置安裝牢固，一般可以在混凝土混凝土?xí)r埋入混凝土中或混凝土結構施工完畢后，固定在混凝土表面，用水泥砂漿進行覆蓋。
需要通過電阻測試驗收。 2、屋面防水工程施工前，所有安裝工程應該全部完成，防水層在避雷針等突出構件周圍進行密封防水處理，以保證避雷裝置不影響防水層。
3、避雷安置的安裝需要電焊，如果后安裝，電焊可能會破壞防水層。 4、以前也有避雷帶外露在屋面之上，但避雷針是固定在結構混凝土中的，這種情況是先安裝避雷針，后做防水，再做保護層，最后做外露避雷帶。
6.避雷帶的安裝規范是什么
答案1： 模板 生活->家居裝修 生活常識避雷帶的安裝規范 關鍵詞：企業建站|網站建設|模板建站|商城網站|展示網站||微信小程序|商城小程序|點餐小程序|社區團購小程序 城市： 來源： 欄目： 一、所有避雷針應采用避雷帶互相連接。
二、引下線不應少于兩根，并應沿建筑物四周均勻或?qū)ΨQ布置，其間距不應大于12m。 三、排放爆炸危險氣體、蒸氣或粉塵的管道應符合本規范第3.2.1條 二、三款的要求。
四、建筑物應裝設均壓環，環間垂直距離不應大于12m，所有引下線、建筑物的金屬結構和金屬設備均應連到環上。均壓環可利用電氣設備的接地干線環路。
五、防直擊雷的接地裝置應圍繞建筑物敷設成環形接地體，每根引下線的沖擊接地電阻不應大于 10Ω，并應和電氣設備接地裝置及所有進人建筑物的金屬管道相連，此接地裝置可兼作防雷電感應之用。
