光纖熱塑(光纖熔接注意事項(xiàng)有哪些)
1.光纖熔接注意事項(xiàng)有哪些

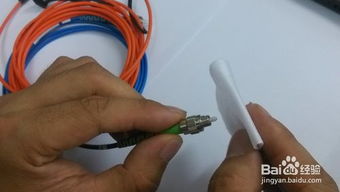

一、熔接過(guò)程1、工具：主機(jī)、切割刀、光纖、剝線鉗、酒精（99%工業(yè)酒精最好，用75%的醫(yī)用酒精也可）、棉花（用面巾紙也可）、熱縮套管2、放電實(shí)驗(yàn)：目的： 讓光纖熔接機(jī)適應(yīng)當(dāng)前的環(huán)境 為什么做： 更好的適應(yīng)環(huán)境，放電更充分，熔接效果更好 怎么做： （1）、加入光纖，選擇“放電實(shí)驗(yàn)”功能。
屏幕顯示出放電強(qiáng)度，直到出現(xiàn)“放電OK“為止。 （2）、空放電，按ARC鍵 做多少次： 過(guò)程會(huì)出現(xiàn)“放電過(guò)強(qiáng)，放電過(guò)弱“，直到放電OK止 什么時(shí)候做：（1）、位置改變時(shí)（一般超過(guò)300KM） (2)、海拔變化時(shí)（一般超過(guò)1000m） (3)、在更換電極后一定需要做放電實(shí)驗(yàn) （4）、緯度變化時(shí) 注意：不是每次熔接前都要做放電實(shí)驗(yàn)3、確認(rèn)你所熔接的光纖類型和需要加熱的熱縮套管類型 如何選擇：光纖類型： 在熔接模式中選擇SMF、MF、DSF、NZDF等4、制備光纖 光纖：纖芯、涂覆層、包層 我們要熔接的是裸纖，就是纖芯 用光纖剝線鉗剝除一段裸光纖出來(lái)，用酒精棉來(lái)清潔干凈，然后用光纖切割刀來(lái)切割，切割長(zhǎng)度按照上面參數(shù)來(lái)確定，切割刀上面有尺寸刻度，注意保持切割的端面保持垂直狀態(tài)，誤差一般是2°以內(nèi)，1°以內(nèi)，注意一下，先清潔后切割！ 加入一句：放置熱縮套管，在切割前做完這個(gè)動(dòng)作5、熔接 光纖切好后，把光纖放入光纖熔接機(jī)內(nèi)， 放的位置：V型槽端面直線與電極棒中心直線中間1/2的地方！ 然后放好光纖壓板，防下壓腳（另一側(cè)同），蓋上防風(fēng)蓋，按SET鍵，開(kāi)始熔接，整個(gè)過(guò)程需要需要15秒左右的時(shí)間（不同熔接機(jī)不一樣，大同小異），屏幕上出現(xiàn)兩個(gè)光纖的放大圖象，經(jīng)過(guò)調(diào)焦、對(duì)準(zhǔn)一系列的位置、焦距調(diào)整動(dòng)作后開(kāi)始放電熔接。
6、整理 整理工具，放到指定的位置，收拾垃圾，收拾時(shí)候注意碎小的光纖頭7、在操作過(guò)程常注意的問(wèn)題 （1）、清潔，光纖熔接機(jī)的內(nèi)外，光纖的本身，重要的就是V型槽、光纖壓腳和反光鏡片等部位。（2）、切割時(shí)，保證切割端面89°±1°，近似垂直，在把切好的光纖放在指定位置的過(guò)程中，光纖的端面不要接觸任何地方，碰到則需要我們重新清潔、切割：強(qiáng)調(diào)先清潔后切割！（3）、放光纖在其位置時(shí)，不要太遠(yuǎn)也不要太近，1/2處，熟練程度?。?）、在熔接的整個(gè)過(guò)程中，不要打開(kāi)防風(fēng)蓋 （5）、加熱熱縮套管，過(guò)程學(xué)名叫接續(xù)部位的補(bǔ)強(qiáng)，加熱時(shí)，光纖熔接部位一定要放在正中間，加一定張力，防止加熱過(guò)程出現(xiàn)氣泡，固定不充分等現(xiàn)象，強(qiáng)調(diào)的是加熱過(guò)程和光纖的熔接過(guò)程可以同時(shí)進(jìn)行，加熱后拿出時(shí)，不要接觸加熱后的部位，溫度很高，避免發(fā)生危險(xiǎn)。
二、一般的日常維護(hù) 關(guān)鍵詞： 清潔、干燥 保潔工具（常用）：棉花，棉簽棒，光纖本身，空氣氣囊、酒精（要求同上） 需要清潔的部位：光纖壓腳：用棉花棒蘸酒精按同一方向擦拭 V型槽： 住友有專門的清潔工具，沒(méi)有的話可以用酒精棒，也可以用裸光纖來(lái)清潔，一般多用空氣氣囊吹氣，但是避免用口吹氣，那樣有濕氣。清潔V型槽 熔接機(jī)調(diào)芯方向的上下驅(qū)動(dòng)范圍各只有數(shù)十微米，稍有異物就會(huì)使 光纖圖像偏離正常位置，造成不能正常對(duì)準(zhǔn)。
這時(shí)候需及時(shí)清潔V型槽，具體過(guò)程如下：1> 掀起熔接機(jī)的防風(fēng)罩。2> 打開(kāi)光纖壓頭和夾持器壓板。
3> 用棉簽棒沾無(wú)水酒精（或?qū)⒀篮炏骷猓﹩畏较虿潦肰型槽，即可。☆注意： 切忌用硬質(zhì)物清潔V型槽或在V型槽上用力，避免壞V型 槽或使V型槽失準(zhǔn)，造成儀表不能正常使用。
三、耗材 主要是光纖切割刀的刀片和放電用的電極 刀片壽命： 12個(gè)面，每個(gè)面切割2500次左右，壽命3萬(wàn)次 電極壽命：一般放電超過(guò)2000次就要更換 注意： 在保潔、更換電極刀片的時(shí)候，日常使用時(shí)也是，避免任何形式的和刀片電極部位的接觸，對(duì)本身有很大傷害！ 一、影響光纖熔接損耗的主要因素 影響光纖熔接損耗的因素較多，大體可分為光纖本征因素和非本征因素兩類。 1.光纖本征因素是指光纖自身因素，主要有四點(diǎn)。
（1）光纖模場(chǎng)直徑不一致； （2）兩根光纖芯徑失配； （3）纖芯截面不圓； （4）纖芯與包層同心度不佳。 其中光纖模場(chǎng)直徑不一致影響最大，按CCITT（國(guó)際電報(bào)電話咨詢委員會(huì)）建議，單模光纖的容限標(biāo)準(zhǔn)如下： 模場(chǎng)直徑：（9~10μm）±10%，即容限約±1μm； 包層直徑：125±3μm； 模場(chǎng)同心度誤差≤6%，包層不圓度≤2%。
2.影響光纖接續(xù)損耗的非本征因素即接續(xù)技術(shù)。 （1）軸心錯(cuò)位：?jiǎn)文９饫w纖芯很細(xì)，兩根對(duì)接光纖軸心錯(cuò)位會(huì)影響接續(xù)損耗。
當(dāng)錯(cuò)位1.2μm時(shí)，接續(xù)損耗達(dá)0.5dB。 (2)軸心傾斜：當(dāng)光纖斷面傾斜1°時(shí)，約產(chǎn)生0.6dB的接續(xù)損耗，如果要求接續(xù)損耗≤0.1dB，則單模光纖的傾角應(yīng)為≤0.3°。
（3）端面分離：活動(dòng)連接器的連接不好，很容易產(chǎn)生端面分離，造成連接損耗較大。當(dāng)熔接機(jī)放電電壓較低時(shí)，也容易產(chǎn)生端面分離，此情況一般在有拉力測(cè)試功能的熔接機(jī)中可以發(fā)現(xiàn)。
（4）端面質(zhì)量：光纖端面的平整度差時(shí)也會(huì)產(chǎn)生損耗，甚至氣泡。 （5）接續(xù)點(diǎn)附近光纖物理變形：光纜在架設(shè)過(guò)程中的拉伸變形，接續(xù)盒中夾固光纜壓力太大等，都會(huì)對(duì)接續(xù)損耗有影響，甚至熔接幾次都不能改善。
3.其他因素的影響。 接續(xù)人員操作水平、操作步驟、盤(pán)纖工藝水平、熔接機(jī)中電極清潔程度、熔。
2.求問(wèn)光纖熱塑治療后如何護(hù)理?
光纖熱塑治療后，您就開(kāi)始恢復(fù)。
您可能會(huì)要求佩戴彈力服，這是快速恢復(fù)的主要步驟。彈力服可以促進(jìn)愈合，防止組織移動(dòng)，還可以預(yù)防血液淤積。
佩戴彈力服一般在1-3天，治療部位有時(shí)有必要做短時(shí)的冰敷。您的醫(yī)生可能會(huì)建議你在治療后幾天做點(diǎn)運(yùn)動(dòng)，以促進(jìn)血液循環(huán)，但僅限于輕微的活動(dòng)。
在治療后數(shù)天內(nèi)，不可以服用任何血液稀釋劑，如阿司匹林。此外，還建議您治療后不吸煙。
康復(fù)分幾個(gè)階段。首先，治療后出現(xiàn)的輕微的瘀傷和麻木，這些副反應(yīng)如果沒(méi)有在離開(kāi)休息室的數(shù)小時(shí)內(nèi)消失，也會(huì)在幾天之內(nèi)恢復(fù)。
腫脹一般在一個(gè)星期內(nèi)消退。在這個(gè)時(shí)候你的醫(yī)生將要求做些正常的活動(dòng)。
3.使用光纖熱塑去除雙下巴時(shí)應(yīng)該注意哪些問(wèn)題
下巴整形術(shù)前術(shù)后注意事項(xiàng)：術(shù)前準(zhǔn)備——手術(shù)前要告訴醫(yī)師是否吸煙，有無(wú)牙齒或牙齦疾病，醫(yī)師會(huì)根據(jù)您自身的情況進(jìn)行設(shè)計(jì)，并雕刻擬植入的下頦植入體，您可以應(yīng)向醫(yī)師提出自己的期望，醫(yī)師將向您解釋可能達(dá)到的手術(shù)效果。
手術(shù)前后可能服用抗生素以防治感染。手術(shù)過(guò)程——手術(shù)一般沿下唇在口內(nèi)作切口，有時(shí)也在頦下作切口，將下頦假體放置在下頜骨前方，可能需要30分鐘左右。
手術(shù)過(guò)程一般在局麻下進(jìn)行，您不必緊張，不會(huì)有痛疼感。 常手術(shù)后下頦要用固定帶固定3天，以減輕腫脹和不適。
口內(nèi)縫線在術(shù)后10天左右拆祛。也有些口內(nèi)縫線將會(huì)自行脫落。
頦下切口一般5天左右拆線。 術(shù)后幾日內(nèi)，手術(shù)區(qū)腫脹，微笑和談話會(huì)感到有些不適。
術(shù)后要注意口腔衛(wèi)生，飲食應(yīng)為流質(zhì)，逐漸過(guò)度，并有一定限制，以防止不適當(dāng)?shù)倪\(yùn)動(dòng)而使假體位置移動(dòng)。下巴整形術(shù)后注意：1、術(shù)后7天之內(nèi)盡量避免手術(shù)部位沾水。
2、保證手術(shù)部位清潔，防止感染。如果傷口上有血痂或分泌物，可用無(wú)菌鹽水擦拭。
3、手術(shù)后可對(duì)局部傷口加壓包扎或用冰袋冷敷，但壓力不宜大，以免損傷手術(shù)部位。術(shù)后一旦發(fā)生出血不止和嚴(yán)重血腫，應(yīng)及時(shí)到醫(yī)院復(fù)診。
4、術(shù)后應(yīng)有安靜舒適的環(huán)境休養(yǎng)。避免負(fù)重從而加重傷口腫脹。
5、手術(shù)當(dāng)日傷口會(huì)有些疼痛，但隨著時(shí)間的推移會(huì)逐漸減輕。病人不要急于吃去痛片，因?yàn)榘⑺蛊チ诸愃幬飼?huì)加重傷口出血。
6、避免進(jìn)食刺激性食物如辣椒等。7、嚴(yán)格遵守醫(yī)生囑咐服藥及復(fù)診。
4.求問(wèn)光纖熱塑治療后如何護(hù)理
光纖熱塑治療后，您就開(kāi)始恢復(fù)。您可能會(huì)要求佩戴彈力服，這是快速恢復(fù)的主要步驟。彈力服可以促進(jìn)愈合，防止組織移動(dòng)，還可以預(yù)防血液淤積。佩戴彈力服一般在1-3天，治療部位有時(shí)有必要做短時(shí)的冰敷。
您的醫(yī)生可能會(huì)建議你在治療后幾天做點(diǎn)運(yùn)動(dòng)，以促進(jìn)血液循環(huán)，但僅限于輕微的活動(dòng)。在治療后數(shù)天內(nèi)，不可以服用任何血液稀釋劑，如阿司匹林。此外，還建議您治療后不吸煙。康復(fù)分幾個(gè)階段。首先，治療后出現(xiàn)的輕微的瘀傷和麻木，
這些副反應(yīng)如果沒(méi)有在離開(kāi)休息室的數(shù)小時(shí)內(nèi)消失，也會(huì)在幾天之內(nèi)恢復(fù)。腫脹一般在一個(gè)星期內(nèi)消退。在這個(gè)時(shí)候你的醫(yī)生將要求做些正常的活動(dòng)。
5.使用光纖熱塑去除雙下巴時(shí)應(yīng)該注意哪些問(wèn)題
下巴整形術(shù)前術(shù)后注意事項(xiàng)：術(shù)前準(zhǔn)備——手術(shù)前要告訴醫(yī)師是否吸煙，有無(wú)牙齒或牙齦疾病，醫(yī)師會(huì)根據(jù)您自身的情況進(jìn)行設(shè)計(jì)，并雕刻擬植入的下頦植入體，您可以應(yīng)向醫(yī)師提出自己的期望，醫(yī)師將向您解釋可能達(dá)到的手術(shù)效果。
手術(shù)前后可能服用抗生素以防治感染。手術(shù)過(guò)程——手術(shù)一般沿下唇在口內(nèi)作切口，有時(shí)也在頦下作切口，將下頦假體放置在下頜骨前方，可能需要30分鐘左右。
手術(shù)過(guò)程一般在局麻下進(jìn)行，您不必緊張，不會(huì)有痛疼感。 常手術(shù)后下頦要用固定帶固定3天，以減輕腫脹和不適。
口內(nèi)縫線在術(shù)后10天左右拆祛。也有些口內(nèi)縫線將會(huì)自行脫落。
頦下切口一般5天左右拆線。 術(shù)后幾日內(nèi)，手術(shù)區(qū)腫脹，微笑和談話會(huì)感到有些不適。
術(shù)后要注意口腔衛(wèi)生，飲食應(yīng)為流質(zhì)，逐漸過(guò)度，并有一定限制，以防止不適當(dāng)?shù)倪\(yùn)動(dòng)而使假體位置移動(dòng)。下巴整形術(shù)后注意：1、術(shù)后7天之內(nèi)盡量避免手術(shù)部位沾水。
2、保證手術(shù)部位清潔，防止感染。如果傷口上有血痂或分泌物，可用無(wú)菌鹽水擦拭。
3、手術(shù)后可對(duì)局部傷口加壓包扎或用冰袋冷敷，但壓力不宜大，以免損傷手術(shù)部位。術(shù)后一旦發(fā)生出血不止和嚴(yán)重血腫，應(yīng)及時(shí)到醫(yī)院復(fù)診。
4、術(shù)后應(yīng)有安靜舒適的環(huán)境休養(yǎng)。避免負(fù)重從而加重傷口腫脹。
5、手術(shù)當(dāng)日傷口會(huì)有些疼痛，但隨著時(shí)間的推移會(huì)逐漸減輕。病人不要急于吃去痛片，因?yàn)榘⑺蛊チ诸愃幬飼?huì)加重傷口出血。
6、避免進(jìn)食刺激性食物如辣椒等。7、嚴(yán)格遵守醫(yī)生囑咐服藥及復(fù)診。
